Марка: SOLH от Richge Technology | Пневматичен прав фитинг с едно докосване за линии за сгъстен въздух и вакуум
 |
 |
 |
 |
KQ2H е стандартен прав пневматичен фитинг за натискане с конструкция за свързване с натискане, съвместим с PU и PA найлонови тръби. Обслужва както тръбопроводни системи със сгъстен въздух, така и вакуумни тръбопроводи и е широко съвместим с вакуумни генератори от сериите ZH, BM, PBM, PBX. Като една от основните серии фитинги на SOLH, тя може директно да замени внесените фитинги SMC KQ2H.
Серията KQ2H включва три основни подтипа:

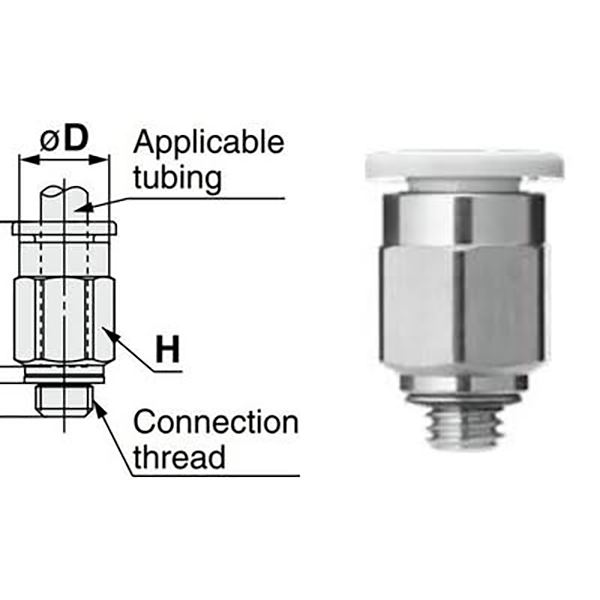

Мъжка резба права: Една крайна външна резба (микро M резба / R конусна резба), вмъкване на една крайна тръба

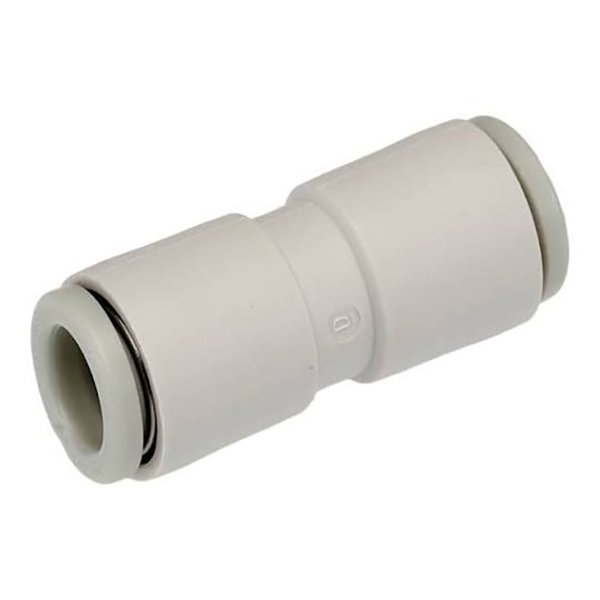

Прав с равен диаметър (-00 суфикс): Двата края за едно и също OD тръбно съединение

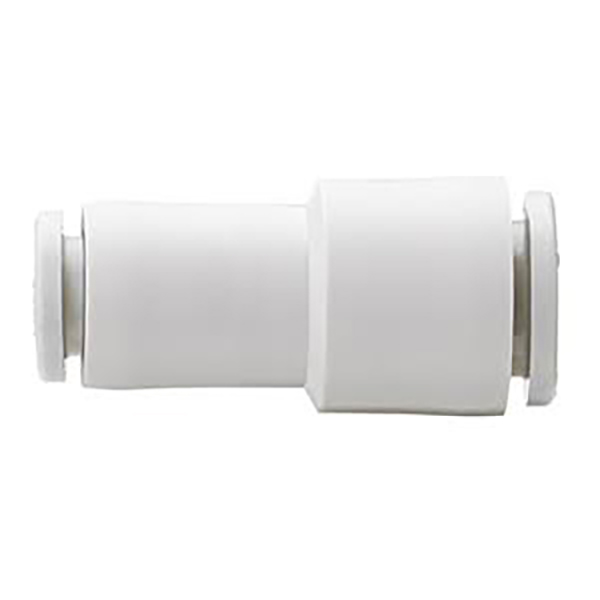

Намаляване направо: Два порта за различни външни диаметри на тръбата за реализиране на промяна на размера на тръбата
Монтаж и демонтаж с една ръка: Поставете тръба за автоматично заключване; натиснете син освобождаващ пръстен, за да издърпате тръбата, напълно стандартизирани размери.
• Заключваща структура с едно докосване на пружинната челюст: Тръбата е поставена и заключена автоматично. Прес освобождаваща яка за отделяне на тръбата за удобно сглобяване.
• Материален състав: Подсилен корпус от POM пластмаса; никелиран месингов край с резба за защита от ръжда и надеждно уплътнение.
• NBR нитрилно гумено уплътнение работи стабилно за вериги с положителен сгъстен въздух и отрицателен вакуум.
• Пълноразмерно покритие: Малка тръба Φ2/3.2/4, обикновена Φ6/8/10/12 и голям размер Φ16. Поддържа микро M резби (M3, M5, M6) и имперски R конусни резби (1/8,1/4,3/8,1/2), подходящи за вакуумни генератори и микроцилиндри.
• Компактен размер, идеален за монтаж в тесни пространства на автоматизирани машини.
Примери:
KQ2H04-M5: прав фитинг с външна резба за тръба Φ4, външна резба M5 × 0,8

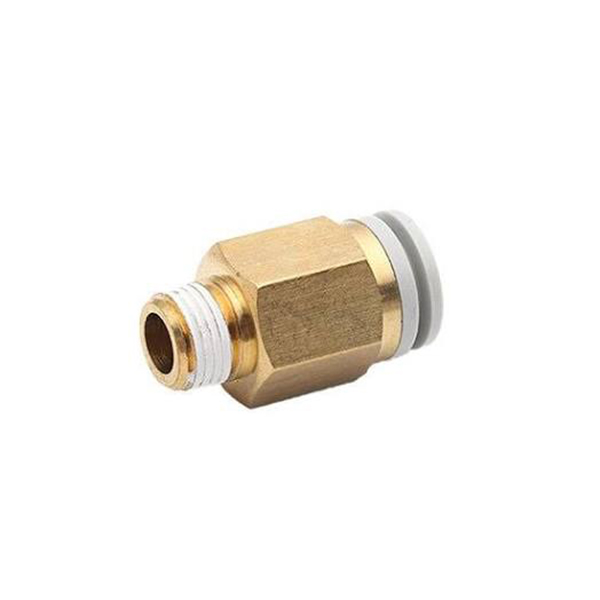

KQ2H06-01S: прав фитинг с външна резба за тръба Φ6, външна конусна резба R1/8
KQ2H08-00: Прав фитинг с еднакъв диаметър, двата порта за Φ8 тръби
KQ2H06-08: Редуциращ прав монтаж, Φ6 от едната страна, Φ8 от другата страна
|
Кодов сегмент |
Описание |
|
KQ2H |
Сериен код: прав монтаж с пуш-ин |
|
02/23/04/06/08/10/12/16 |
Външен диаметър на тръбата ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Метрична микро външна резба: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Imperial R външна конусна резба: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Еднакъв диаметър прав, еднакъв размер на тръбата в двата края |
|
Двойни цифри напр. 06-08 |
Право редуциране: диаметър на предната тръба → диаметър на задната тръба |
|
Елемент |
Параметър |
|
Приложима среда |
Сгъстен въздух, вакуумно отрицателно налягане |
|
Работно налягане |
0~1.0MPa; Максимален вакуум: -95kPa |
|
Работна температура |
-5℃ ~ +60℃ |
|
Материал на тялото |
Подсилен POM; Резба: никелиран месинг |
|
Уплътнителен материал |
NBR нитрилен каучук |
|
Съвместими тръби |
PU тръба, PA найлонова тръба |
|
Метод на работа |
Поставете за заключване; натиснете освобождаващ пръстен за отделяне на тръбата |
5.1 Външна резба с метрична микро резба
|
Модел |
Нишка |
Тръба ΦD |
|
KQ2H02-M3G |
M3×0,5 |
Φ2 |
|
KQ2H02-M5 |
M5×0,8 |
Φ2 |
|
KQ2H23-M3G |
M3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0,5 |
Φ4 |
|
KQ2H04-M5 |
M5×0,8 |
Φ4 |
|
KQ2H04-M6 |
M6×1,0 |
Φ4 |
|
KQ2H06-M5 |
M5×0,8 |
Φ6 |
|
KQ2H06-M6 |
M6×1,0 |
Φ6 |

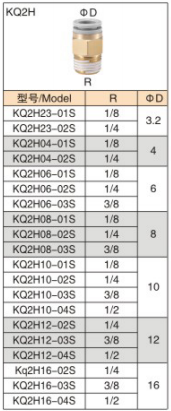

5.2 Външна резба с конусна резба Imperial R
|
Модел |
Нишка |
Тръба ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Прави с равен диаметър -00 серия
|
Модел |
Тръба ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Намаляване на прави серии
|
Модел |
Тръба ① |
Тръба ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Подаване на въздух и адсорбционни тръбопроводи, подходящи за ZH / BM / PBM / PBX вакуумни генератори
• Тръбопроводи за микроцилиндри и електромагнитни вентили на оборудване за автоматизация, монтаж в затворени пространства
• Разклонение на главната въздушна линия, челно съединение на тръба с еднакъв диаметър или преход на размера на тръбата
• Пневматични тестови приспособления, роботизирани пневматични вериги
1. Изрежете тръбата плоско без неравности. Неравностите ще надраскат уплътнителните пръстени и ще причинят изтичане на въздух или вакуум.
2. Пъхнете напълно тръбата, докато се постави, за да захванете челюстите. Винаги натискайте освобождаващия пръстен, преди да издърпате тръбата; никога не дърпайте насила.
3. Препоръчва се за тръби от PU/PA твърд найлон. Тънкостенен PE мек маркуч не се препоръчва.
4. Потвърдете дълбочината на вмъкване при работни условия на вакуум. За повтарящи се цикли на отрицателно налягане, сравнете с BPS винтови фитинги за алтернативен избор.
