Помолете всеки електроинженер да назове най-критичната част от разпределителна уредба за ниско напрежение и отговорът вероятно ще бъде прекъсвачът. Или може би превключвателя за изключване. Може би шинната система. Рядко някой споменава аксесоарите. И все пак опитните екипи по поддръжката знаят друга реалност: една разпределителна система се поврежда по-често при спомагателния контакт, клемния блок, механизма за блокиране или светлинния индикатор, отколкото при главния захранващ път. Прекъсвачът може да е сърцето на разпределителната уредба, но аксесоарите са нервната система.

Ричджразбира това разграничение. Като производител, фокусиран върхуаксесоари за комутационни апарати за ниско напрежение, компанията произвежда компоненти, които активират, наблюдават, защитават и управляват основното оборудване - прекъсвачи, изключващи превключватели, шини, предпазители и измервателни устройства - всички поместени в здрави метални кутии. Работейки при напрежение до 1000 волта, тези аксесоари обслужват промишлени производствени предприятия, търговски сгради, инсталации за възобновяема енергия и инфраструктурни проекти, включително летища, железопътни линии и съоръжения за пречистване на вода.Но преди да разгледаме инженерството, специфично за аксесоарите, един въпрос заслужава отговор: защо вторичните компоненти често са по-важни от основните?

Скритите точки на отказ в разпределителната апаратура за ниско напрежение

Статистическият анализ на повреди в електроразпределението разкрива последователен модел. Основните захранващи компоненти – контакти на прекъсвача, съединения на шини и разединяващи ножове – отказват на предвидими интервали въз основа на циклите на натоварване и излагането на околната среда. Тези повреди могат да бъдат предвидени и планирани.

Аксесоарите се провалят непредвидимо. Допълнителен контакт, който се окислява преждевременно, кара управляващата верига да загуби обратна връзка, спирайки процес, въпреки че основният захранващ път остава непокътнат. Клемен блок, който се разхлабва от термични цикли, създава прекъсващи връзки, които карат екипите за поддръжка да преследват призраци. Механична блокировка, която се свързва, предотвратява затварянето на прекъсвача, дезактивирайки цялото захранващо устройство.

Тези аксесоари за комутационни апарати за ниско напрежение не са допълнителни украшения. Те са функционални нужди. Без подходящи аксесоари основните компоненти не могат да бъдат наблюдавани, контролирани или координирани.

Какво всъщност правят аксесоарите за комутационни апарати за ниско напрежение

Терминът "аксесоари" подценява тяхното значение. По-точно описание би било „поддържащи системи“. В рамките на типична разпределителна апаратура за ниско напрежение аксесоарите изпълняват пет различни категории работа.

Мониторинг и индикация

Операторите трябва да знаят състоянието на всяка верига, без да отварят врати или да премахват капаци. Аксесоарите в тази категория включват:

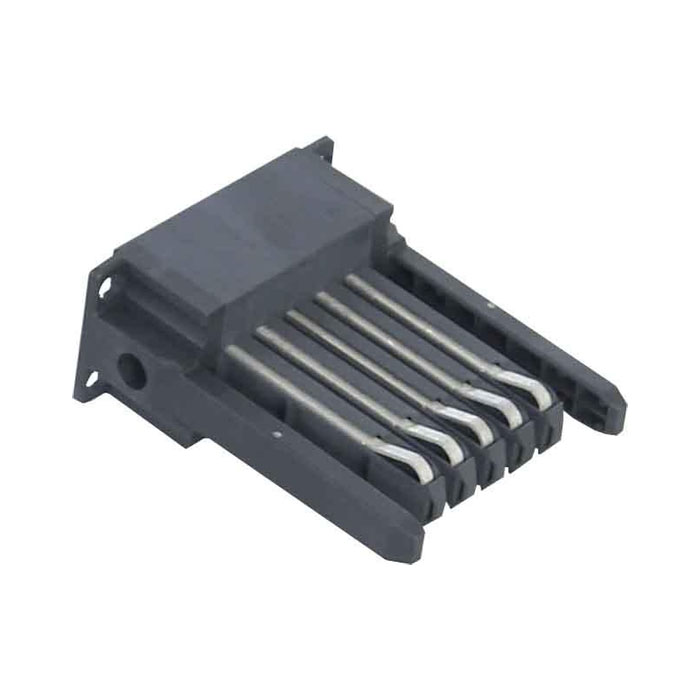

• Спомагателни контакти, които следват позицията на контактите на главния прекъсвач - отворени или затворени, изключени или нулирани
• Светлинни индикатори, показващи наличие на захранване, състояние на прекъсвача или алармени състояния
• Измервателни уреди и преобразуватели, измерващи напрежение, ток, мощност и честота
• Комуникационни модули, които изпращат данни за състоянието към системи за управление на сгради или системи за контрол и събиране на данни

Без тези аксесоари за разпределителна апаратура за ниско напрежение операторът няма видимост в разпределителната система. Разпределителната уредба се превръща в черна кутия.

Контрол и блокировка

Множеството източници, захранващи една и съща шина, изискват координация, за да се предотврати обратно подаване или паралелна работа. Аксесоарите, позволяващи контрол включват:

• Паралелни изключватели, които отварят прекъсвач дистанционно от контролен панел или верига за аварийно спиране
• Освобождаватели за ниско напрежение, които изключват прекъсвача, когато захранващото напрежение падне под прага
• Ключови блокировки, които механично предотвратяват конфликтни операции - например предотвратяване на затваряне на прекъсвач на генератор, докато прекъсвачът на мрежата е затворен
• Моторни оператори, които отварят или затварят прекъсвачи под контрол на двигателя, а не ръчно

Тезиаксесоари за комутационни апарати за ниско напрежениетрансформира ръчно управлявано устройство в интегрирана система за защита и контрол.

Свързване и прекратяване

Захранването не може да тече през компоненти, които не са свързани правилно. Аксесоарите за прекратяване включват:

• Клемни блокове за контролно окабеляване, подредени за идентификация и достъп
• Кабелни накрайници и съединители, оразмерени за специфични типове проводници и номинален ток
• Шинопроводни връзки и съединения, проектирани за термично разширение без разхлабване

Неподходящите аксесоари за разпределителна апаратура за ниско напрежение в точките на свързване генерират топлина, която ускорява стареенето на изолацията и в крайна сметка причинява повреда.

Механична опора и позициониране

Компонентите трябва да останат там, където са поставени. Механичните аксесоари включват:

• Монтажни скоби и шини за прекъсвачи и други устройства
• Блокировки на вратите, които предотвратяват отваряне, докато прекъсвачът е включен
• Дръжки и връзки, които прехвърлят движението на оператора към механизмите на прекъсвача

Тези аксесоари за разпределителна апаратура за ниско напрежение изглеждат елементарни, докато не се повредят - в този момент целият модул става опасен или неработещ.

Опазване на околната среда

Разпределителната апаратура, инсталирана в прашна, влажна или корозивна среда, изисква аксесоари за уплътняване и филтриране:

• Уплътнения и уплътнения за врати на шкафове
• Филтри за вентилационни отвори
• Нагреватели за предотвратяване на кондензация
• Индикатори за влажност

За аксесоари за комутационни апарати за ниско напрежение от този тип цената е минимална в сравнение с цената на повреда, свързана с корозия.

Функции за безопасност, вградени в дизайна на аксесоарите

Съвременните разпределителни уреди за ниско напрежение включват функции за безопасност, които разчитат на допълнителни компоненти. Това не са добавки; те са неразделна част от спазването на нормативните изисквания и защитата на персонала.

Защита срещу светкавична дъгаизисква корпусът на разпределителното устройство да съдържа или пренасочва енергията на дъгата. Резета на вратите, прозорци за наблюдение и панели за освобождаване на налягането - всички аксесоари - определят дали събитие с дъгова светкавица наранява оператора или остава ограничено.

Защита от претоварванеизисква изключващото устройство в прекъсвача да получава точни токови сигнали. Токовите трансформатори и трансформаторите за напрежение са аксесоари, но тяхната точност определя дали прекъсвачът се изключва при предвиденото ниво на претоварване или позволява повреда на оборудването.

Прекъсване на късо съединениеизисква контактите на прекъсвача да се отварят бързо и напълно. Работният механизъм, включително пружините, връзките и ключалките, е допълнителна система. Неговото състояние определя дали прекъсвачът изчиства повредата или експлодира.

Поради тези причини определянето на аксесоари за разпределителна апаратура за ниско напрежение на същото ниво на качество като основните компоненти не е консервативно инженерство. Това е стандартна практика.

Модулност и гъвкавост: Предимства, задвижвани от аксесоарите

Едно от най-често цитираните предимства на разпределителната апаратура за ниско напрежение е модулността. Тази модулност съществува, защото аксесоарите са проектирани да се добавят, премахват или заменят, без да се нарушава основната захранваща шина.

Съоръжение, което добавя нова производствена линия, може да вмъкне допълнителен захранващ прекъсвач в съществуваща гама разпределителна уредба. Процесът изисква монтажни скоби (аксесоар), шинопроводи (аксесоар), клемни блокове за контролно окабеляване (аксесоар) и дръжки на вратите (аксесоар). Главната шина и съществуващите прекъсвачи остават недокоснати.

По същия начин надграждането от ръчно към дистанционно управление изисква добавяне на моторен оператор (аксесоар) и комуникационен модул (аксесоар). Самият прекъсвач - скъпият основен компонент - остава на мястото си.

Тази гъвкавост не е случайна. Аксесоарите за комутационни апарати за ниско напрежение са проектирани по стандартни размери и интерфейси, позволяващи конфигурация за смесване и съпоставяне. Продуктовата гама на Richge поддържа такава модулност в множество форм фактори.

Управление на енергията чрез интегриране на аксесоари

Функциите за енергийна ефективност в разпределителната апаратура за ниско напрежение зависят изцяло от аксесоарите. Главният прекъсвач пренася ток, но не го измерва или управлява. Управлението на енергията се осъществява чрез допълнителни устройства:

• Измерватели на мощност, които вземат проби от вълни на напрежение и ток, за да изчислят реална мощност, реактивна мощност, фактор на мощността и хармонично изкривяване
• Токови трансформатори, които намаляват първичния ток до нива, безопасни за входовете на измервателните уреди
• Комуникационни шлюзове, които събират данни от множество захранващи устройства и ги предават на софтуер за управление на енергията
• Контакторни намотки и контролни релета, които позволяват разпределяне на натоварването по време на пикови периоди на потребление

Без тези аксесоари за разпределителна апаратура за ниско напрежение, съоръжението не може да реализира реакция на търсенето, не може да проследи потреблението на енергия по технологична линия и не може да провери спестяванията от проекти за ефективност.

Твърдението, че модерната комутационна апаратура за ниско напрежение "помага за оптимизиране на потреблението на енергия и намаляване на оперативните разходи" е вярно - но само когато пакетът с аксесоари включва необходимите устройства за наблюдение и контрол.

Приложни среди и избор на аксесоари

Различните приложения налагат различни изисквания към аксесоарите за комутационни апарати за ниско напрежение. Готовите решения не са подходящи за всички случаи.

Индустриални производствени предприятияизпитват вибрации от близките машини. Аксесоарите в тази среда се нуждаят от устойчиви на вибрации клемни блокове, заключващ хардуер и гъвкави шинни връзки, които абсорбират движението без разхлабване.

Търговски сградивключително болниците и центровете за данни изискват висока наличност. Аксесоарите трябва да включват резервни контакти за наблюдение, възможности за байпас и индикатори, които показват висящи нужди от поддръжка, преди да възникне повреда.

Инсталации за възобновяема енергияизправени пред големи температурни колебания и излагане на ултравиолетови лъчи за външни заграждения. Аксесоарите се нуждаят от разширени температурни рейтинги, UV-стабилни материали и уплътнение срещу проникване на прах и влага.

Инфраструктурни проектикато летищата и пречиствателните станции имат изисквания за дълъг експлоатационен живот. Аксесоарите трябва да са налични за десетилетия цикли на подмяна, а производителят трябва да осигури дългосрочна поддръжка.

Позицията на Richge като доставчик на аксесоари за разпределителна апаратура за ниско напрежение, обслужващ тези разнообразни приложения, предполага продуктова гама, достатъчно широка, за да отговори на специфичните изисквания на всяка среда.
