PBM/PBX серия многостепенен генератор на вакуум

Серия PBM / PBX Мини многостепенен многоенергиен вакуумен ежектор | Подреждащ се вакуумен генератор в стил Piab

Марка: SOLH от Richge Technology | Ултратънък 2-степенен вакуумен генератор на Вентури с възможност за подреждане

1. Общ преглед на продукта

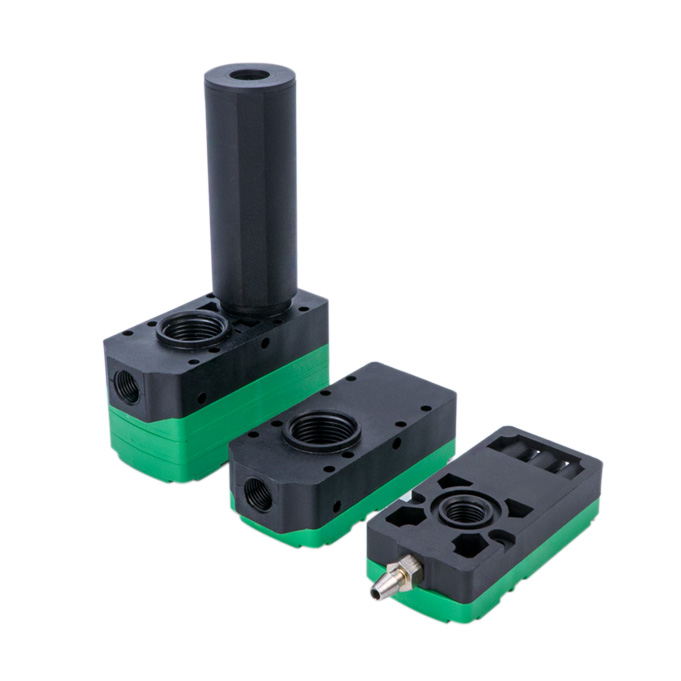

   PBM / PBX са мини двустепенни дифузионни многостепенни вакуумни генератори в стил Piab, известни също като мултиенергийни вакуумни генератори. Те приемат модулен дизайн с възможност за подреждане с ултратънко леко тяло. PBM е стандартна версия с вграден шумозаглушител, докато PBX е тип комбиниран външен шумозаглушител. Предлагат се три функционални версии: Тип A без вентили, Тип B със захранващ клапан, Тип C пълен многоенергиен интегриран модел.

  Позициониране на ядрото: Компактен отпечатък, ниска консумация на въздух и голям смукателен поток. Поддържа многослойно подреждане на колектор с независимо управление за множество вендузи. Идеален за робот EOAT, палетизиране и порести детайли с вендузи от пяна.

      • PBM Standard Mini: Вграден шумозаглушител, тънък корпус, нисък шум, подходящ за единична единица или сглобяване

      • PBX X-mini комбиниран тип: Подвижен външен патрон на шумозаглушителя, по-висок краен вакуум, по-голям поток и по-добро разсейване на топлината, проектиран за непрекъсната работа с висок цикъл

  Класове на размери: 5 / 10 / 20 / 30. Числото представлява еквивалентна номинална мощност на вакуумната помпа (0,05~0,3kW). Функционални версии: A основен без клапан, B интегриран захранващ клапан, C пълен многоенергиен модел (захранващ вентил + прекъсващ клапан + откриване на вакуумно налягане + регулируема вакуумна клапа за прекъсване).

2. Правило за моделно кодиране

  Пример: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / PBX

￮ PBM: Стандартен мини тип с вграден шумозаглушител

￮ PBX: Compound X-mini тип с външен патрон за шумозаглушител

     • 10: Код на размера (5/10/20/30)

￮ 5: Микро малък поток, малки компоненти

￮ 10: Малък-среден поток, 3C малки части

￮ 20: Бестселър със среден поток, кашон, филм и вендуза от пяна

￮ 30: Голям поток, порест лист с голяма площ и палетизиране

     • A/B/C: Функционална версия

￮ A: Безклапанен основен модул, само корпус на генератор, управляван от външен електромагнитен клапан

￮ B: Версия с един клапан, вграден захранващ електромагнитен клапан, опционален еднопосочен клапан за задържане на налягането, естествено освобождаване на вакуум

￮ C: Пълна многоенергийна версия, захранващ клапан + вакуумен прекъсващ клапан + цифров превключвател за вакуумно налягане + регулируема дроселова клапа

     • К1: Комбиниран код на вентила, K1 = нормално затворен захранващ вентил + нормално затворен прекъсващ клапан

     • 5/6: Напрежение на бобината: 5=DC24V, 6=DC12V

     • L/M: Спецификация на проводника

     • FN: Изход на превключвателя за налягане (NPN/PNP, единица по избор kPa/inHg)

  Пример за поръчка: PBM20-C. Дефиниция: PBM стандартен вграден шумозаглушител, размер 20, тип C пълен многоенергиен модел, интегриран захранващ и прекъсващ клапан, регулируем прекъсвач на вакуума и аларма за откриване на вакуум.

3. Основна разлика между PBM и PBX

4. Сравнение на функциите на версия A/B/C

5. Резюме на техническите спецификации

  Производителност при 0,5MPa захранващо налягане

6. Ръководство за избор

  Изберете PBM или PBX

     • ✅ PBM: Ограничено място за инсталиране, робот EOAT, редовен периодичен цикъл, не е необходим стърчащ шумозаглушител

     • ✅ PBX: Вендуза от пяна, порест картон, продължителна непрекъсната работа, изисква се по-висок поток и вакуум

  Изберете версия A/B/C

     • ✅ Версия C Multi-Energy: Приложение на робот, освобождаване за бързо издухване + аларма за откриване на липсваща част, редуциращи външни клапани и тръбопроводи (за предпочитане)

     • ✅ Версия B: Ограничен бюджет, без изпускане на вакуум, детайлът се освобождава чрез собствено тегло

     • ✅ Версия А: Фиксирано приспособление със съществуващ външен електромагнитен клапан, най-ниска цена за доставка

  Функция за подреждане на колектор (ключово предимство на PBM/PBX)

     PBM5 може да подрежда до 16 слоя; PBM10 поддържа до 12 слоя. PBX споделя същата възможност за стекиране. Всеки слой притежава независима вакуумна верига без взаимна намеса, споделяйки едно основно захранване с въздух. Най-добрият избор за многостанционни трансферни модули и модули с множество дюзи.

     Материал на уплътнението: NBR за общи условия; FKM за хранителни или киселинни/алкални корозивни среди.

7. Пневматична верига за многоенергиен модел тип C

     Източник на въздух → AFC въздушен филтър (маслена мъгла е забранена) → AR регулатор на налягане → PBM/PBX-C порт за подаване на въздух; Вакуумен порт → ZFC вакуумен филтър → вендуза. Два DC24V сигнални проводника се свързват към PLC: единият за контрол на адсорбцията на вакуум, другият за регулируемо прекъсване на вакуума при издухване. Сигнал за обратна връзка за вакуум, използван за откриване на липсващ/изпуснат детайл.

8. Бележки за операцията

     • Подаваният въздух трябва да е сух и филтриран, забранен е лубрикатор с маслена мъгла. Замърсяването с масло ще запуши двустепенните дюзи.

     • Вакуумният филтър ZFC трябва да се монтира във вакуумния тръбопровод. Прахът лесно блокира дюзите и намалява силата на засмукване.

     • Патронът за външен шумозаглушител на PBX трябва да бъде напълно инсталиран; отстраняването му причинява изключително силен шум.

     • Регулирайте бавно дросела за вакуумно прекъсване тип C. Прекомерното отваряне ще издуха тънък филм и хартиени детайли.

     • За подреден колекторен възел от няколко блока, увеличете главната тръба за подаване на въздух, за да стабилизирате налягането за всички модули.

     • Широка температурна толерантност; гарантира, че няма заледяване на източника на въздух при условия на ниска температура.
