Многостепенен вакуумен ежектор от серия ZL112

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH ZL112 е интегриран многостепенен вакуумен ежектор на Вентури, напълно взаимозаменяем с еквивалентни на SMC модели. Отличава се със свръхвисока степен на вакуум, голям смукателен поток и драстично намалена консумация на въздух. Предлагат се множество опционални интегрирани модули, включително електромагнитни захранващи/освобождаващи клапани, манометър за вакуум, измервателен уред с цифров дисплей и превключвател за вакуумно налягане. Той служи като основен вакуумен модул за автоматизирани роботизирани ръце и системи за закрепване с множество вендузи.

Пълно правило за кодиране на модел Пълна разбивка

  1. Примерен модел с цял клапан: ZL112-□-□-K15MZ-□-DDNL

Сравнителна таблица за класификация на серията и конфигурация

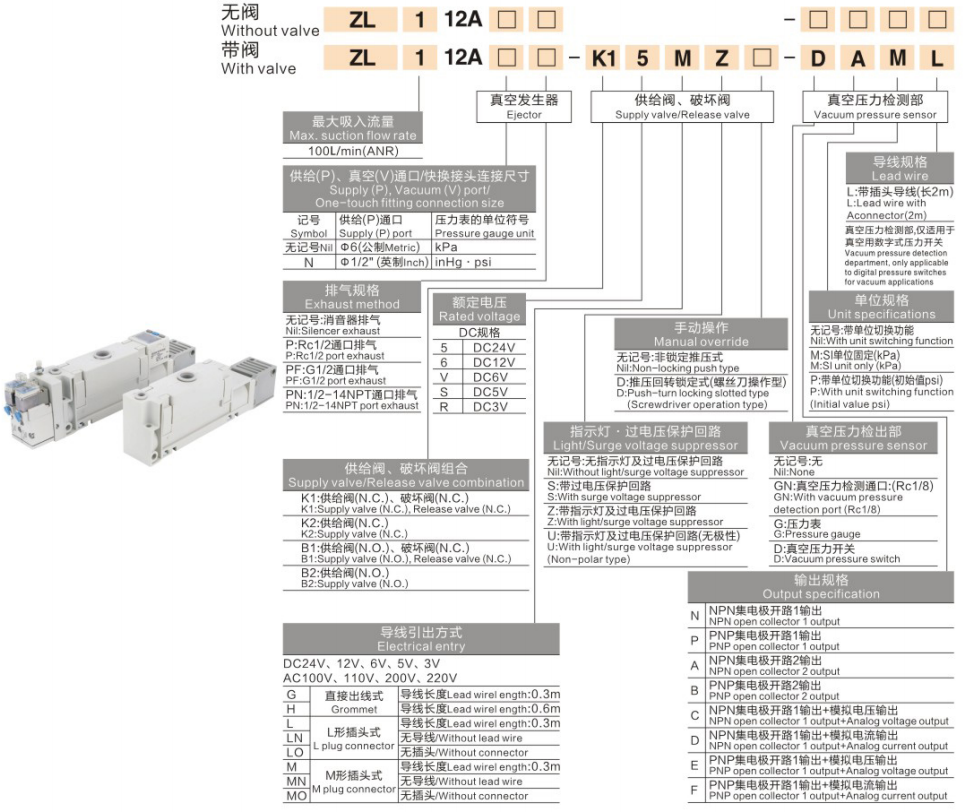

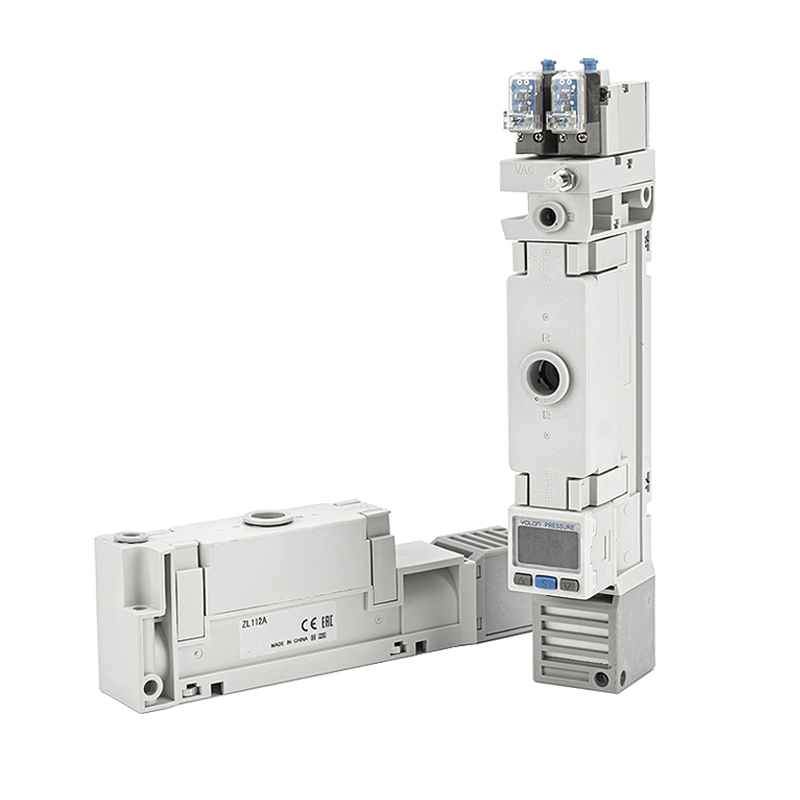

 1. Нова интегрирана серия ZL112A (надградена многофункционална версия)

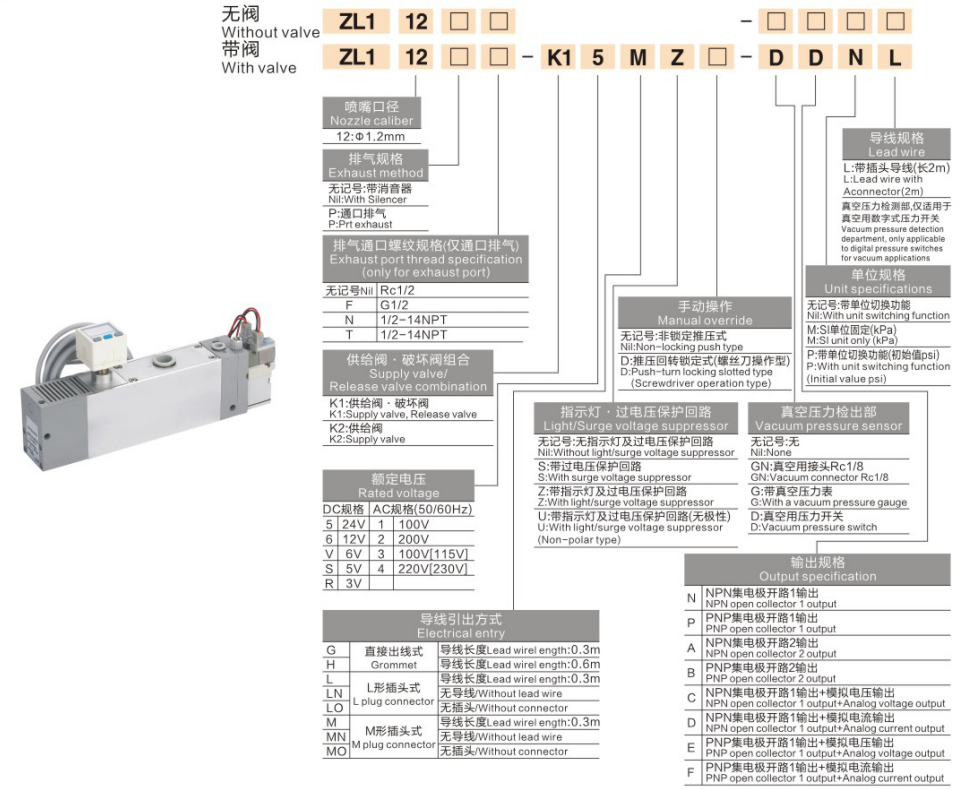

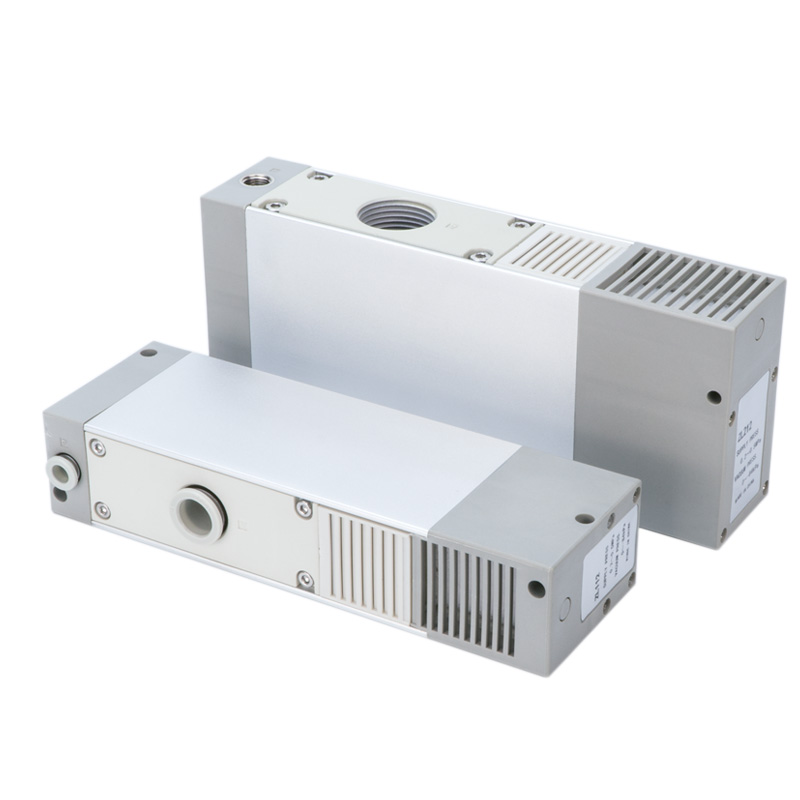

 2. Стандартна основа серия ZL112 (механичен/цифров измервателен уред по избор)

Основни предимства на продукта

  1. Многостепенна технология за спестяване на енергия на Вентури

     -- Стабилна степен на вакуум -88 ~ -92kPa, мощен смукателен поток; консумацията на въздух е намалена с над 40% в сравнение с едностепенните ежектори, което значително намалява разходите за сгъстен въздух в работилницата.

  2. Силно модулен интегриран дизайн "всичко в едно".

     -- Допълнителен вграден електромагнитен клапан за захранване, клапан за освобождаване на вакуума, шумозаглушител, цифров/механичен манометър и превключвател за налягане. Не са необходими допълнителни отделни аксесоари, което спестява място в шкафа и опростява разположението на кабелите.

  3. Интегриран шумозаглушител с нисък шум

     -- Вградената структура на ауспуха ограничава шума при работа ≤70dB(A), подходящ за продължителна работа в работилница на закрито.

  4. Дълъг живот без поддръжка

     -- Нулеви вътрешни движещи се механични части, устойчиви на чести непрекъснати цикли, поддържат 24-часова непрекъсната работа в масовото производство.

  5. Централизирано подаване на вакуум с няколко вендузи

     -- Подходящ за синхронна адсорбция с много приспособления и много работни станции, компактният размер позволява директен монтаж в крайния ефектор на роботизираното рамо, за да се съкрати времето за реакция на вакуумния тръбопровод.

Типични сценарии за индустриално приложение

     -- Автоматизирани роботизирани хващачи, манипулиране на приспособления за засмукване с множество кухини

     -- 3C електроника, стъклен панел, ламарина, вакуумно бране и поставяне на порест детайл

     -- Оборудване за вакуумно пренасяне на опаковки, печат и хранително-вкусова промишленост

     -- Податливи на течове детайли и производствени линии, изискващи голям стабилен вакуумен поток

Ръководство за бърз избор стъпка по стъпка

  1. Потвърдете изискването за автоматично управление на вакуума

     -- Само генериране на вакуум без автоматично продухване: Изберете основен ZL112A / ZL112 гол модел (необходим е външен клапан)

     -- Препоръчва се автоматично засмукване + бързо вакуумно издухване: вариант K1 с двоен клапан

     -- Само просто засмукване с приоритет на разходите: Вариант с единичен захранващ вентил K2

  2. Потвърдете изискването за сигнал за мониторинг на вакуума

     -- Изисква се обратна връзка за прага на PLC: Изберете модел на превключвател за вакуумно налягане DNL (NPN) / DPL (PNP)

     -- Изисква се локално визуално отчитане на налягането: D цифров дисплей или G механичен аналогов манометър

  3. Потвърдете изискването за разположение на изпускателната тръба

     -- Стандартен контрол на шума на закрито: Стандартна версия с вграден шумозаглушител (празен код на изпускателната система)

     -- Висок дебит/централизиран главен изпускателен тръбопровод: P портиран изпускателен вариант

Резюме с едно изречение

     Многостепенният вакуумен ежектор на Вентури SOLH ZL112 осигурява -88~-92kPa висок вакуум с 40% по-ниска консумация на въздух, поддържа двойни/единични интегрирани електромагнитни клапани, цифров/механичен вакуумметър и опции за превключвател за налягане NPN/PNP, интегрираният компактен вакуумен модул за роботизирани системи за автоматизирано боравене с множество вендузи.
