Марка: SOLH от Richge Technology | Смяна на добавка, съвместима с инсталационния размер на SMC ZL212
 |

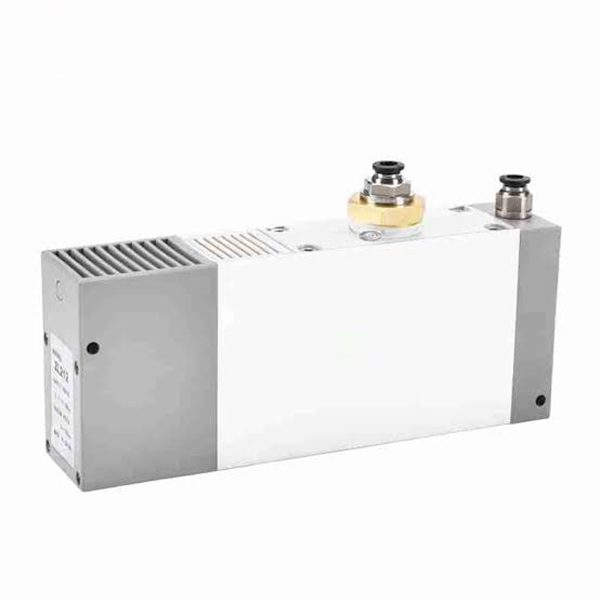

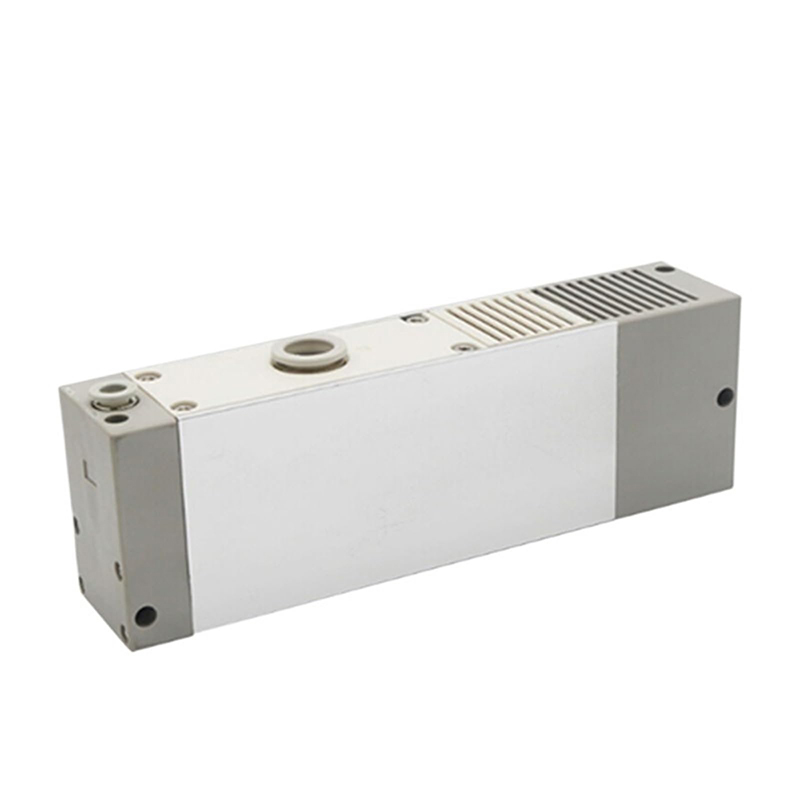

Серията ZL212 е модернизиран многостепенен вакуумен ежектор с голям поток, получен от серия ZL112. Снабден с по-голям отвор на дюзата, той осигурява по-високо ниво на вакуум и подобрен смукателен поток. Специално проектиран за големи вендузи, порести детайли и условия на работа с големи течове. Широко приет като основен вакуумен модул за роботизирани манипулатори, приложения за обработка на ламарина и стъкло.
|
Параметър Елемент |
Спецификация |
|
Позиция на продукта |
Усъвършенстван подобрен модел на ZL112, по-голяма дюза за по-висок вакуум и по-висок поток |
|
Приложима течност |
Въздух под налягане |
|
Налягане на захранващия въздух |
0.3~0.7MPa, оптимален работен диапазон: 0.45~0.5MPa |
|
Степен на вакуум |
-90 ~ -95kPa |
|
Смукателен поток |
Повече от 30% по-висока от ZL112, подходяща за порести детайли и големи вендузи |
|
Консумация на въздух |
Многостепенен дизайн на дифузьор, над 40% икономия на енергия в сравнение с едностепенен вакуумен ежектор |
|
Диапазон на околната температура |
-5 ℃ ~ 60 ℃ |
|
Порт връзка |
Стандартен монтаж с едно докосване / порт с резба, напълно взаимозаменяем с монтажен размер SMC ZL212 |

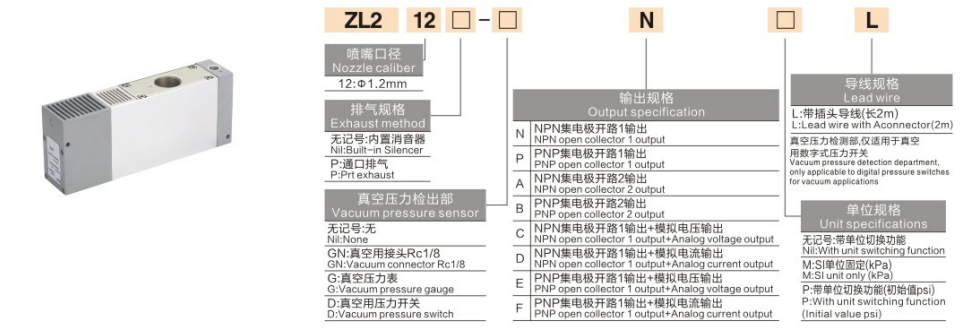

Основен формат:ZL212‑□‑□‑□‑□
Разширен формат с клапан:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Позиция |
Код |
Определение и подробно описание |
|
1-4 |
ZL212 |
Сериен код за многостепенен вакуумен ежектор, по-голям отвор на дюзата в сравнение с ZL112 |
|
5-ти |
Няма знак |
Изпускателна система със заглушител, стандартно намаляване на шума за обща работилница |
|
|
P |
Изпускателен отвор, за инсталация с висок дебит или централизирана изпускателна система |
|
6-ти |
Няма знак |
Без модул за откриване на вакуум |
|
|
GN |
Rc1/8 порт за откриване на вакуум за свързване на външен манометър |
|
|
G |
Вграден механичен вакуумен манометър Y40Z |
|
|
D |
Вграден дигитален пресостат за вакуум |
|
7-ми |
N |
NPN 1-канален изход с отворен колектор |
|
|
P |
PNP 1-канален изход с отворен колектор |
|
|
A/B/C/D/E/F |
Многоканален изход / изход за аналогов сигнал и други разширени функции |
|
8-ми |
L |
2-метров предварително монтиран щепселен кабел |
|
|
М/П |
Фиксирана единица / превключваема единица (kPa / psi по избор) |
|
Модел |
Основна конфигурация |
Типично приложение |
|
ZL212 |
Стандартен основен модул, без габарит, без вграден вентил |
Общо приложение с висок поток, необходим е външен електромагнитен клапан |
|
ZL212-GN |
Rc1/8 външен интерфейс за вакуумметър |
Приложения, изискващи външно свързан вакуумметър за отчитане |
|
ZL212-D |
Вграден дигитален пресостат за вакуум |
Цифрово отчитане на вакуум и обратна връзка с електрически сигнал за PLC управление |
|
ZL212-P |
Изпускателна версия тип порт без вграден шумозаглушител |
Сценарии с централизирана изпускателна система с голям поток, среда, нечувствителна към шум |
|
ZL212-G |
Оборудван с механичен вакуумметър Y40Z |
Ефективна локална механична индикация за ниво на вакуум |
|
Елемент за сравнение |
ZL112 |
ZL212 |
|
Отвор на дюзата |
Φ1,2 мм |
Дюза с по-голям размер |
|
Степен на вакуум |
-88 ~ -92kPa |
-90 ~ -95kPa, по-висока вакуумна производителност |
|
Смукателен поток |
Среден дебит |
+30% по-висок смукателен поток |
|
Подходящо работно състояние |
Обикновени вендузи, малки-средни детайли |
Голяма вендуза, порест детайл, лист и стъкло, примки с висок теч |
|
Ценова справка за базовия модел |
Започвайки от 245 |
Започвайки от 478 г., прибл. 20% повече при идентична конфигурация |
• Подобрена многостепенна производителност на тръбата на Вентури: Повишено ниво на вакуум и смукателен поток, отлична адаптивност за пневматични вакуумни вериги с големи утечки.
• Напълно интегрирани модулни опции: Електромагнитен захранващ/освобождаващ клапан, шумозаглушител, механичен/дигитален вакуум манометър и превключвател за налягане са налични за конфигурация от една част, свеждайки до минимум допълнителните спомагателни части.
• Конструкция с ниско ниво на шум: Вграден шумозаглушител, ниво на шума ≤70dB, подходящ за обикновена фабрична среда.
• Стабилна работа без нужда от поддръжка: Без движещи се механични компоненти, дълъг експлоатационен живот за 24-часово непрекъснато производство.
• Съвместим монтажен отпечатък: Взаимозаменяем инсталационен размер с ZL112, поддържа директна подмяна на надграждане на място.
• Малък-среден детайл и приложение с единична вендуза: Изберете ZL112 за по-добро представяне на разходите.
• Голяма вендуза, порест материал, листово стъкло или вакуумна верига с висока пропускливост: Използвайте ZL212 за достатъчен вакуум и капацитет на потока.
• Автоматично управление на цикъла: Изберете версия с двоен клапан K1 (захранващ + освобождаващ клапан), съчетайте с превключвател за вакуумно налягане за обратна връзка на сигнала със затворен контур.
• Визуално наблюдение и пускане в експлоатация на място: Изберете D вариант на цифров превключвател за налягане за директно цифрово отчитане на стойността на вакуума.
• Роботизирано боравене със стъкло, ламарина, дървени плоскости и компоненти от големи плочи
• Адсорбция на порест детайл: бране на кашон, пяна, текстил и пропускливи материали
• Вакуумна верига с големи утечки за приспособление с много вендузи с голяма площ
• Автоматизирана поточна линия, робот за леене под налягане, изваждане от формата и трансфер на материали
• Логистично оборудване Голяма станция за вакуумно захващане на стоки
