Аксесоари за разпределителна апаратура за ниско напрежение, произведени от Richge Technology Co., Ltd Резюмета и технически параметри？

I. Общ преглед на продукта

  Като професионален производител на аксесоари за разпределителни уредби за ниско напрежение, Richge Technology Co., Ltd. (Richge Technology) предлага широка гама от продуктови серии и модели, подходящи за разпределителни уреди за ниско напрежение с различни спецификации и сценарии на приложение. С високо качество, надеждност и иновативен дизайн и се използват широко в енергийни системи, индустриална автоматизация, сградно електротехника и други области.

  Аксесоарите за разпределителна апаратура за ниско напрежение на Richge имат следните характеристики:

• Покритие на пълна серия: Повече от 1000 вида продукти, съвместими с различни системи за разпределителна уредба като MNS, GCS, GCK, R-Blokset, R-Okken и R-8PT.
• Висока надеждност: Строго съответствие с международните и местни стандарти за осигуряване на стабилна работа при различни работни условия.
• Модулен дизайн: Улеснява инсталирането, поддръжката и надграждането.
• Силна съвместимост: Съвместим с разпределителни апарати за ниско напрежение на различни марки.

II. Основни видове продукти и технически параметри

2.1 Серия конектори за основна верига

   Съединителите на главната верига са основни компоненти на разпределителни апарати за ниско напрежение, отговорни за електрическото свързване и механичната поддръжка на главната верига. Richge предоставя разнообразие от модели конектори за главна верига, подходящи за различни номинални токове и изисквания за инсталиране.

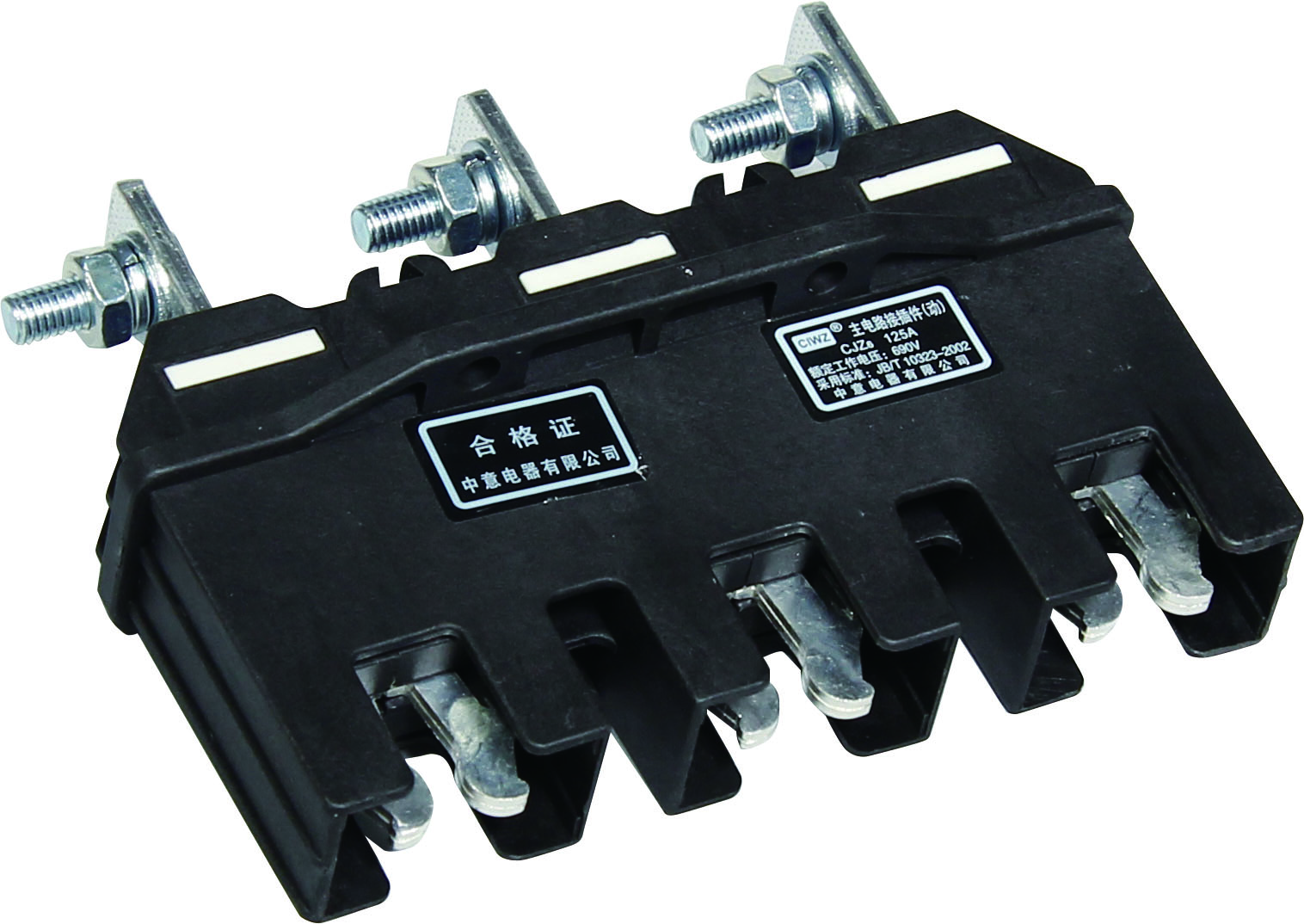

2.1.1 Конектори за главни вериги от серия CJZ6

    Конекторите за главна верига от серията CJZ6 са подходящи за номинален ток от 125A до 630A, със следните характеристики:

• Номинален ток: 125A, 250A, 400A, 630A
•  Номинално напрежение: AC 660V
•  Брой полюси: 3 полюса, 4 полюса
• Клас на защита: IP40 (със защитен капак)
• Покачване на температурата: ≤60K (при номинален ток)
• Материал: Проводник от медна сплав, пластмасова обвивка, забавяща горенето
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Номинален ток (A)	Номер на полюса	Клас на защита	Сценарий за приложение
CJZ6-125A/3	125	3	IP40	Малки шкафове с чекмеджета
CJZ6-250A/3	250	3	IP40	Средни шкафове с чекмеджета
CJZ6-400A/3	400	3	IP40	Шкафове с големи чекмеджета
CJZ6-630A/3	630	3	IP40	Вериги с голям капацитет
CJZ6-125A/4	125	4	IP40	Трифазни четирипроводни системи
CJZ6-250A/4	250	4	IP40	Трифазни четирипроводни системи
CJZ6-400A/4	400	4	IP40	Трифазни четирипроводни системи
CJZ6-630A/4	630	4	IP40	Висококапацитетни трифазни  четирипроводни системи

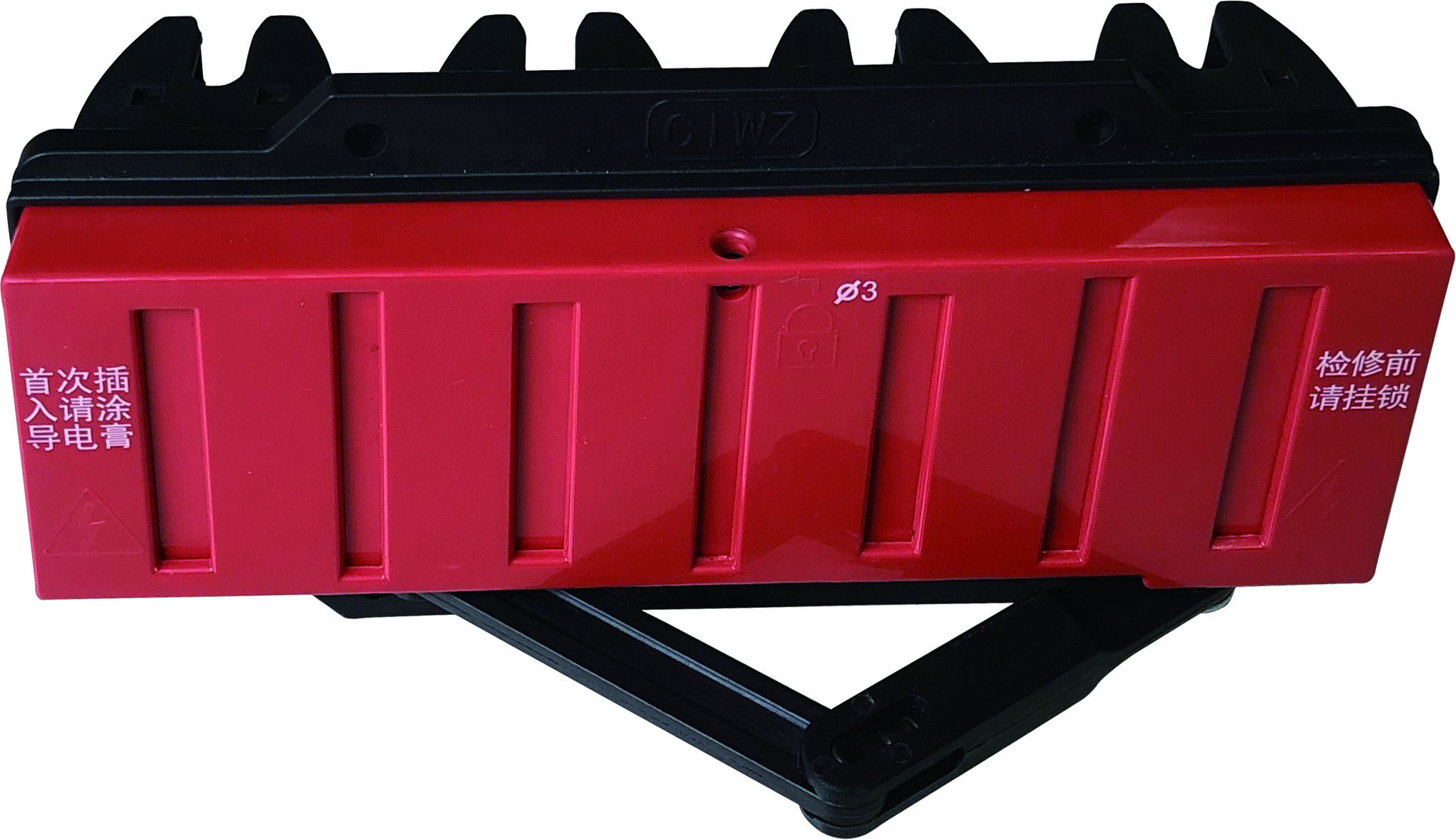

2.1.2 Конектори за главни вериги от серия CJZ10

   Конекторите за главни вериги от серията CJZ10 са продукти с висока производителност, подходящи за сценарии с по-високи изисквания:

• Номинален ток: 125A, 250A, 400A, 630A
• Номинално напрежение: AC 660V
•  Брой полюси: 3 полюса
• Клас на защита: IP40 (със защитен капак)
• Специален дизайн: Снабден със защитна врата IP40
• Метод на работа: Работен механизъм от манивела
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Номинален ток (A)	Номер на полюса	Клас на защита	Специална функция
CJZ10-125A/3	125	3	IP40	Със защитна врата
CJZ10-250A/3	250	3	IP40	Със защитна врата
CJZ10-400A/3	400	3	IP40	Със защитна врата
CJZ10-630A/3	630	3	IP40	Със защитна врата

2.1.3 Двойни съединители от серия CJZ11

   Двойните конектори от серията CJZ11 са подходящи за специални сценарии, изискващи свързване с две вериги:

• Номинален ток: 250A, 400A, 630A
• Номинално напрежение: AC 660V
•  Брой полюси: 3 полюса
• Специален дизайн: Двойни конектори с клапани
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, LOKSET и 8PT

Модел	Номинален ток (A)	Номер на полюса	Характеристика
CJZ11-250A/3	250	3	Двойни конектори с клапани
CJZ11-400A/3	400	3	Двойни конектори с клапани
CJZ11-630A/3	630	3	Двойни конектори с клапани

2.2 Серия конектори за спомагателни вериги

     Съединителите на спомагателна верига се използват за свързване на вторична верига за реализиране на функции за управление, защита и предаване на сигнал.

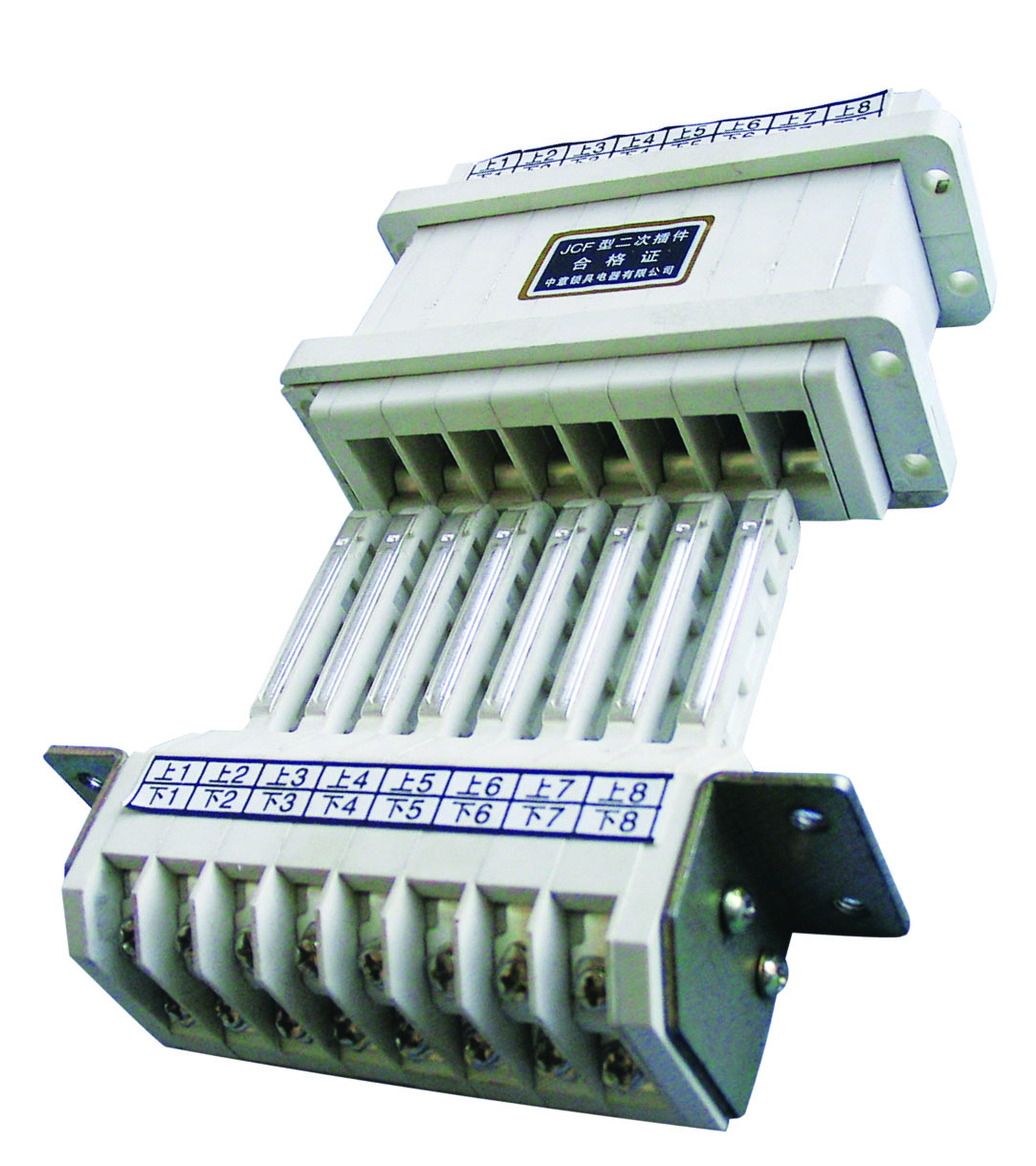

2.2.1 Конектори за спомагателни вериги от серия JCF10

   Конекторите за спомагателни вериги от серията JCF10 имат следните характеристики:

• Номинален ток: 10A
• Номинално напрежение: AC 380V/DC 250V
• Брой контакти: 3, 5, 6, 8, 10, 13, 15, 16, 18 точки
•  Метод на свързване: Plug-in тип
• Материал: Огнеупорна пластмасова обвивка, посребрени контакти
• Приложими разпределителни уредби: различни шкафове като MNS, GCS, GCK, OKKEN,

Модел	Брой контакти	Номинален ток (A)	Номинално напрежение (V)	Сцена на приложение
JCF10-10/3	3	10	AC 380/DC 250	Прости вериги за управление
JCF10-10/5	5	10	AC 380/DC 250	Контрол на гъвкавостта на средния комп
JCF10-10/6	6	10	AC 380/DC 250	Многофункционално управление
JCF10-10/8	8	10	AC 380/DC 250	Сложни вериги за управление
JCF10-10/10	10	10	AC 380/DC 250	Многофункционално предаване на сигнал
JCF10-10/13	13	10	AC 380/DC 250	Разширени функции за управление
JCF10-10/15	15	10	AC 380/DC 250	Сложни сигнални системи
JCF10-10/16	16	10	AC 380/DC 250	Високоинтегрирани системи за управление
JCF10-10/18	18	10	AC 380/DC 250	Изключително сложни системи за управление

2.2.2 Странично окабеляване Конектори на спомагателна верига

   Конекторите за спомагателна верига за странично окабеляване са подходящи за специални изисквания за инсталиране, които се нуждаят от странично свързване:

• Номинален ток: 10A
• Номинално напрежение: AC 380V/DC 250V
• Брой контакти: 12, 16, 20, 24, 26, 30 точки
• Метод на свързване: тип странично окабеляване
•  Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Брой контакти	Номинален ток (A)	Номинално напрежение (V)	Характеристика
JCF2-6/12	12	10	AC 380/DC 250	Странично окабеляване
JCF2-8/16	16	10	AC 380/DC 250	Странично окабеляване
JCF2-10/20	20	10	AC 380/DC 250	Странично окабеляване
JCF2-12/24	24	10	AC 380/DC 250	Странично окабеляване
JCF2-13/26	26	10	AC 380/DC 250	Странично окабеляване
JCF2-15/30	30	10	AC 380/DC 250	Странично окабеляване

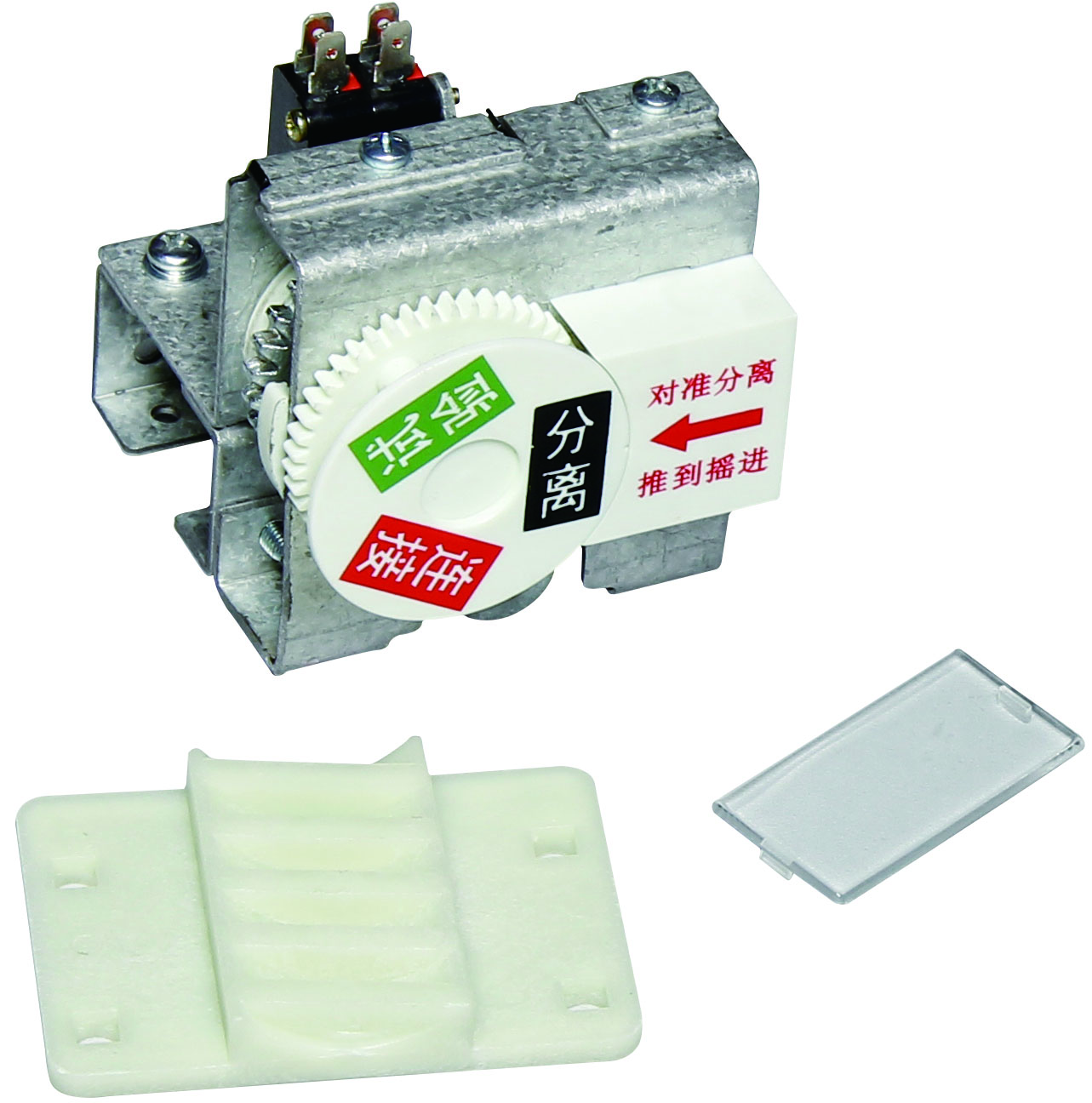

2.3 Серия от работни механизми

   Работните механизми се използват за бутане, издърпване и заключване на разпределителни уредби тип чекмедже, за да се осигури безопасна и надеждна работа.

2.3.1 Серия задвижващи механизми MD

   Задвижващите механизми MD са подходящи за чекмеджета с различни размери:

• Номинален ток: Определя се от приложението
• Метод на работа: Ръчно задвижване
• Структурен дизайн: Здрав и издръжлив
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Приложим размер на чекмеджето	Характеристика
CXJG-9-69-8	Стандартен размер	Задвижващ механизъм
CXJG-9-82-8	Стандартен размер	Задвижващ механизъм
CXJG-9-82-10	Стандартен размер	Задвижващ механизъм
CXJG-9-119-8	Стандартен размер	Задвижващ механизъм
CXJG-9-119-10	Стандартен размер	Задвижващ механизъм
CXJG-9-145-10	Стандартен размер	Задвижващ механизъм

2.3.2 Серия люлеещи се дръжки

   Въртящите се дръжки се използват за управление и позициониране на чекмеджетата:

• Материал: висококачествена стомана
• Повърхностна обработка: Антикорозионна обработка
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сценарий за приложение
CXJG-9 Манивела	Люлееща се дръжка	Операция на чекмеджето

2.3.3 Серия дръжки F-тип

  F-тип дръжки са подходящи за чекмеджета с различна височина:

• Материал: пластмаса с висока якост
•  Повърхностна обработка: Дизайн против приплъзване
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Приложима височина на чекмеджето
F2 L=65	Дръжка тип F	Чекмедже с 1 единица
F3 L=80	Дръжка тип F	Чекмедже с 2 части
F4 L=120	Дръжка тип F	Чекмедже с 3 части

2.4 Серия опори на шини

   Опорите за шини се използват за фиксиране и поддържане на шини, за да се гарантира стабилността на електрическите връзки и механичната якост.

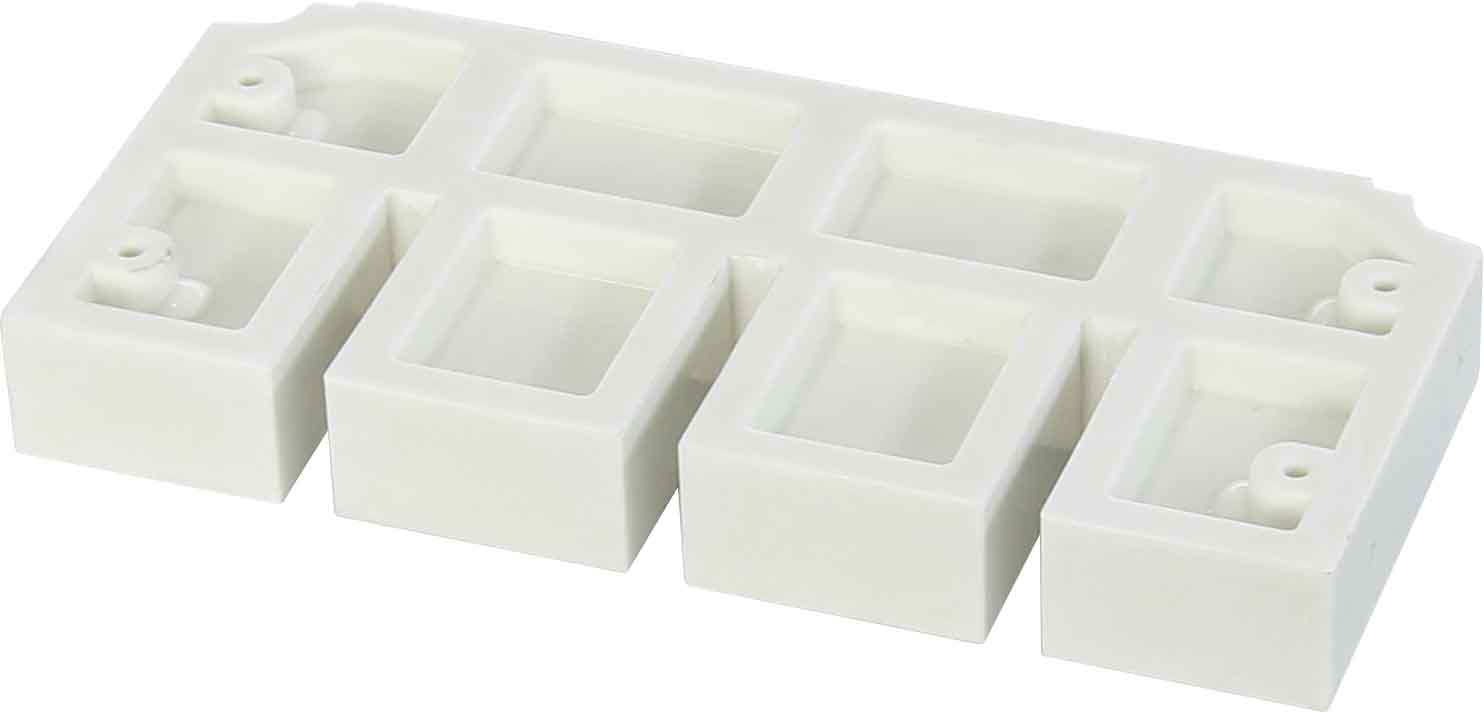

2.4.1 Серия поддържащи вертикални шини

   Вертикалните опори за шини имат следните характеристики:

• Материал: Изолационен материал с висока якост
• Номинално напрежение: AC 660V
• Номинален ток: Определя се от спецификациите на шините
• Приложими размери на шини: 6×30, 6×40, 6×50, 6×60, 6×80, 6×100, 6×120 mm²
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Приложим размер на шина (mm)	Материя	lХарактеристика
ZMJ3-6×30	6×30	Изолационен материал с висока якост	Вертикална опора на шина
ZMJ3-6×40	6×40	Изолационен материал с висока якост	Вертикална опора на шина
ZMJ3-6×50	6×50	Изолационен материал с висока якост	Вертикална опора на шина
ZMJ3-6×60	6×60	Изолационен материал с висока якост	Вертикална опора на шина
ZMJ3-6×80	6×80	Изолационен материал с висока якост	Вертикална опора на шина
ZMJ3-6×100	6×100	Изолационен материал с висока якост	Вертикална опора на шина
ZMJ3-6×120	6×120	Изолационен материал с висока якост	Вертикална опора на шина

2.5 Серия аксесоари за разпределителна апаратура

   Аксесоарите за разпределителни уредби включват панти, ключалки на вратите, водещи релси и др., Които осигуряват структурната цялост и удобството при работа на разпределителните уредби.

2.5.1 Серия панти за врати

   Пантите на вратите се използват за свързване и завъртане на панелите на вратите на разпределителната уредба:

•  Материал: висококачествена стомана
• Повърхностна обработка: Антикорозионна обработка
• Приложими височини на панелите на вратите: Различните модели са подходящи за панели на вратите с различна височина
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сцени на приложение
MLBK 300516R	Панта на врата 1	Стандартни панели за врати
MLBK 300517R	Панта на вратата 2	Стандартни панели за врати
MLBK 300518R	Панта на вратата 3	Стандартни панели за врати
MLBK 300519R	Панта на вратата 4	Стандартни панели за врати
MLBK 300522R	Панта за врата	Стандартни панели за врати
MLBK 300523R	Панта за врата	Стандартни панели за врати
MLBK 300525R	Лява панта на вратата	Високи панели на вратите (>1m)
MLBK 300526R	Панта на дясна врата	Високи панели на вратите (>1m)

2.5.2 Серия брави за врати

   Бравите на вратите се използват за защита на безопасността на разпределителните уредби:

• Материал: висококачествена стомана
• Повърхностна обработка: Антикорозионна обработка
• Приложими комутационни апарати: Стандартни комутационни апарати като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Характеристика
MS705 H3	Заключване на вратата	Стандартна брава за врата
MS735	Заключване на вратата	Усъвършенствано заключване на вратата

2.5.3 Серия направляващи релси

   Водещите релси се използват за поддържащи и плъзгащи се чекмеджета:

• Материал: висококачествена стомана
• Повърхностна обработка: Антикорозионна обработка
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сценарий за приложение
Hanl 200022p1g	MNS лява водеща шина - 420мм	Лява водеща релса
Hanl 200022p2g	MNS дясна водеща шина - 420мм	Дясна водеща релса

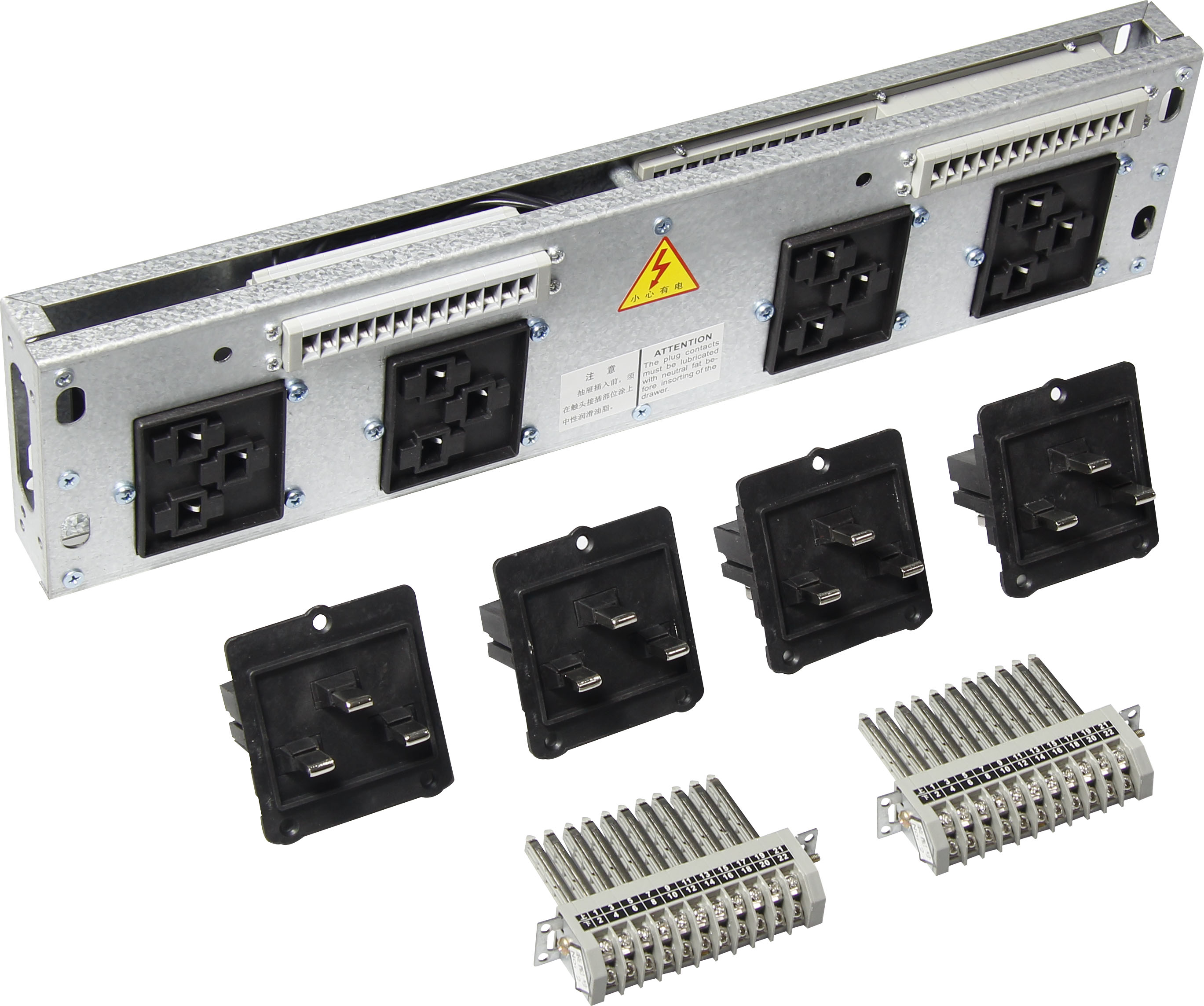

2.6 Серия адаптери за разпределение на захранването

   Адаптерите за разпределение на мощността се използват за свързване и разпределение на разклонителни вериги за подобряване на гъвкавостта и възможността за разширяване на разпределителните уредби.

2.6.1 1/4 адаптери за разпределение на захранването

   Адаптерите за разпределение на 1/4 верига са подходящи за разклонени вериги с малък капацитет:

•  Номинален ток: Определя се от приложението
• Метод на свързване: Plug-in тип
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сценарий за приложение
175×549-B-1/4-55S	Адаптер за разпределение на захранването с 1/4 верига	Клонове с малък капацитет
175×549-B-1/4-55SC	Адаптер за разпределение на захранването с 1/4 верига (странично окабеляване)	Клонове с малък капацитет (странично окабеляване)

2.6.2 Адаптери за разпределение на 1/2 верига

   Адаптерите за разпределение на 1/2 верига са подходящи за разклонителни вериги със среден капацитет:

• Номинален ток: Определя се от приложението
•  Метод на свързване: Plug-in тип
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сценарий за приложение
175×549-B-283-55S	Адаптер за разпределение на 1/2 верига	Клонове със среден капацитет
175×549-B-283-55SC	1/2 верига захранващ разпределителен адаптер със среден капацитет (странично окабеляване)	разклонения (странично окабеляване)

2.6.3 Адаптери за смесено захранване

   Смесените адаптери за разпределение на мощността позволяват разклонителни вериги с различни спецификации да бъдат в един и същи модул:

• Номинален ток: Определя се от приложението
• Метод на свързване: Plug-in тип
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Характеристика
175×549-B - Смесен - 55S	Адаптер за смесено захранване	Смесен с множество спецификации
175×549-B - Смесен - 55SC	Адаптер за смесено захранване (странично окабеляване)	Смесен с множество спецификации (странично окабеляване)

2.7 Серии за измерване и показване

   Продуктите от серията за измерване и показване се използват за наблюдение и показване на електрическите параметри на разпределителните уредби.

2.7.1 Серия от измервателни панели

    Измервателните панели се използват за инсталиране на измервателни уреди и контролни компоненти:

• Материал: висококачествена стомана
• Повърхностна обработка: Антикорозионна обработка
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сценарий за приложение
CFBK-5	Панел за измерване	0,75U височина
CFBK-9	1/4 пластмасова панелна лента	Измерване на малък размер
CFBK-10	1/4 панелна лента	Измерване на малък размер
CFBK-9.1	1/4 пластмасова панелна лента	Измерване на малък размер
CFBK-10.1	1/4 метална панелна лента	Измерване на малък размер
CFBK-7	1/2 пластмасова панелна лента	Измерване на среден размер
CFBK-8	1/2 метална панелна лента	Измерване на среден размер
CFBK-7.1	1/2 пластмасова панелна лента	Измерване на среден размер
CFBK-8.1	1/2 метална панелна лента	Измерване на среден размер

2.8 Други аксесоари

   В допълнение към горната основна серия, Richge също така предлага разнообразие от други аксесоари, за да отговори на различните нужди на потребителите.

2.8.1 Серия гумени фиксатори

    Гумените фиксатори се използват за фиксиране и защита на електрически компоненти:

• Материал: висококачествена гума
• Диапазон на температурна устойчивост: -40℃ до +85℃
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Сценарий за приложение
ZSQ-1	MD гумен фиксатор	Фиксиране на компоненти

2.8.2 Серия алуминиеви долни водещи релси

   Алуминиевите долни водещи релси се използват за поддържане и водене на чекмеджета:

• Материал: Алуминиева сплав
• Повърхностна обработка: Анодиране
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Дължина
XDG2-1	Алуминиева долна водеща релса	375 мм

2.8.3 Серия валове

   Валовете се използват за свързване и предаване:

•  Материал: висококачествена стомана
•  Повърхностна обработка: Антикорозионна обработка
• Приложими разпределителни уреди: Стандартни шкафове като MNS, GCS, GCK, OKKEN, BLOKSET и 8PT

Модел	Описание	Размер
DXZ-3	SL - Водещ вал	8×8L=150

III. Ръководство за избор на продукт

3.1 Избор на съединители на главната верига

   Следните фактори трябва да се имат предвид при избора на съединители на главната верига:

• Номинален ток: Изберете подходящото ниво на номинален ток въз основа на максималния работен ток на веригата.
• Номер на полюса: Изберете 3 полюса или 4 полюса според системните изисквания.
• Метод на инсталиране: Изберете подходящия метод на инсталиране въз основа на структурата на разпределителната уредба.
• Клас на защита: Изберете подходящия клас на защита според средата на приложението.

3.2 Избор на конектори за спомагателни вериги

   Следните фактори трябва да се имат предвид при избора на конектори за спомагателни вериги:

•  Брой контакти: Изберете подходящия брой контакти въз основа на сложността на управляващата верига.
• Номинално напрежение/ток: Изберете подходящата номинална стойност според параметрите на вторичната верига.
• Метод на свързване: Изберете тип щепсел или тип странично окабеляване въз основа на позицията на монтаж.
• Клас на защита: Изберете подходящия клас на защита според средата на приложението.

3.3 Избор на работни механизми

   При избора на работни механизми трябва да се имат предвид следните фактори:

•  Размер на чекмеджето: Изберете подходящия оперативен механизъм въз основа на височината на чекмеджето.
• Метод на работа: Изберете ръчно или електрическо управление според навиците на потребителя.
• Условия на околната среда: Изберете подходящия клас на защита според средата на приложение.

3.4 Избор на опори за шини

   При избора на опори за шини трябва да се имат предвид следните фактори:

• Размер на шина: Изберете подходящата опора въз основа на спецификациите на шината.
• Метод на инсталиране: Изберете подходящия метод на инсталиране въз основа на структурата на разпределителната уредба.
• Номинално напрежение: Изберете подходящото ниво на номинално напрежение според напрежението на системата.

IV. Технически стандарти и сертификати

   Аксесоарите за комутационни апарати за ниско напрежение на Richge отговарят стриктно на следните стандарти и спецификации:

• GB/T 7251.1-2013 Разпределителна апаратура за ниско напрежение и контролна апаратура - Част 1: Типово тествани и частично типово тествани модули
•  GB/T 7251.5-2011 Разпределителна апаратура за ниско напрежение и контролна апаратура - Част 5: Специални изисквания за възли за разпределение на енергия в обществени мрежи
• IEC 61439-1 Разпределителна апаратура за ниско напрежение - Част 1: Общи правила
• IEC 61439-2 Комутационна апаратура за ниско напрежение и контролна апаратура - Част 2: Модули на комутационна апаратура и контролна апаратура
• Други съответни индустриални стандарти и спецификации

V. Предимства на продукта и сценарии за приложение

5.1 Предимства на продукта

   Аксесоарите за комутационни апарати за ниско напрежение на Richge имат следните предимства:

• Високо качество: Използване на висококачествени материали и усъвършенствани производствени процеси, за да се гарантира надеждно качество на продукта.
• Модулен дизайн: Улеснява инсталирането, поддръжката и надграждането и намалява системните разходи.
• Силна съвместимост: Съвместим с разпределителни апарати за ниско напрежение на различни марки за подобряване на гъвкавостта на системата.
•  Иновативен дизайн: Непрекъснато лансиране на нови продукти и решения, за да отговорим на изискванията на пазара.
• Изчерпателна продуктова гама: Повече от 1000 вида продукти, покриващи различни сценарии на приложение.

5.2 Сценарии за приложение

   Аксесоарите за комутационни апарати за ниско напрежение на Richge се използват широко в следните области:

• Енергийни системи: Подстанции, разпределителни станции, комутационни станции и др.
• Индустриална автоматизация: Системи за управление на фабрична автоматизация, оборудване за производствена линия и др.
• Сградна електротехника: Търговски сгради, жилищни сгради, обществени съоръжения и др.
• Инфраструктура: Транспортни възли, водни съоръжения, общинско инженерство и др.
•  Специални среди: мини, нефтени полета, химическа промишленост, морска среда и др.

VI. Начини за получаване на ръководства за продукти

   За да получите подробните ръководства за продукта на аксесоарите за разпределителна апаратура за ниско напрежение на Richge, можете да използвате следните методи:

• Посетете официалния уебсайт на компанията: Влезте в официалния уебсайт на Richge (https://www.richgeswitchgear.com/) и намерете съответните ръководства за продукта в секцията за техническа поддръжка или центъра за изтегляне.
• Свържете се с отдела за продажби: Свържете се с отдела за продажби чрез информацията за контакт, предоставена на официалния уебсайт, за да получите ръководствата за продукта.
• Изпратете имейл: Изпратете имейл до sales@switchgearcn.net, като посочите името и модела на необходимото ръководство за продукта.
• Онлайн консултация: Използвайте функцията за онлайн консултация на официалния уебсайт, за да кандидатствате за ръководствата за продукта.

VII. Резюме

    Като професионален производител на аксесоари за комутационни апарати за ниско напрежение, Richge предоставя цялостна продуктова гама, обхващаща съединители за главни вериги, съединители за спомагателни вериги, работни механизми, опори за шини, адаптери за разпределение на мощността, серии за измерване и показване и други серии, с повече от 1000 вида продукти. Тези продукти имат предимствата на високо качество, модулен дизайн и силна съвместимост и се използват широко в енергийни системи, индустриална автоматизация, сградно електроинженерство и други области.

   Изборът на аксесоари за комутационни апарати за ниско напрежение на Richge не само осигурява достъп до висококачествени продукти, но също така осигурява професионална техническа поддръжка и цялостни следпродажбени услуги, предлагайки надеждна защита за вашата енергийна система.

   За повече информация за продукта, моля, посетете официалния уебсайт на Richge или се свържете с нашия екип по продажбите.

VIII.PDF

/качване/7773/файл/20251021/------------------------574987.pdf
