Серия ZH‑D Вакуумен ежектор с портиран корпус

Серия ZH‑D Вакуумен ежектор с портиран корпус | Едностъпален вакуумен генератор с директна пневматична връзка на Вентури

Марка: SOLH от Richge Technology | Напълно механично взаимозаменяем с внесен вакуумен генератор от серия Ж

1. Общ преглед на продукта

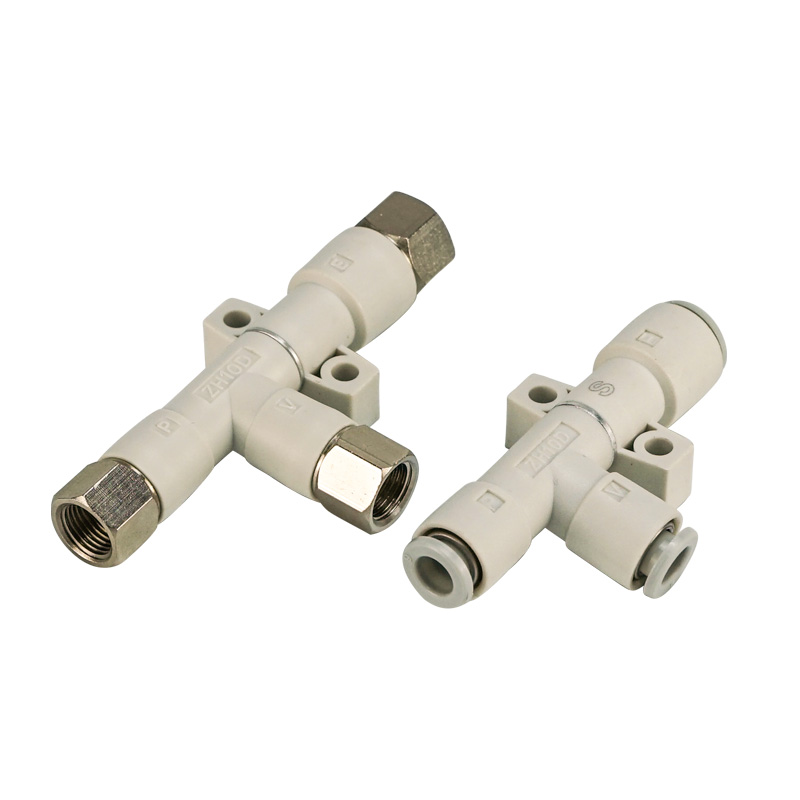

     Типът ZH‑D с портиран корпус е едностепенен вакуумен ежектор на Вентури. Три независими порта, включително SUP захранващ порт, VAC вакуумен порт и EXH изпускателен порт изискват външни тръбопроводи. Няма вграден шумозаглушител в основното тяло. Компактен и лек дизайн с интегрирана структура на дюзата от смола, напълно взаимозаменяема с вносната серия ZH.

  Отличие на модела

     • Ж‑D Тип с пренасяне на тялото: Три порта за външни тръбопроводи, без вграден шумозаглушител.

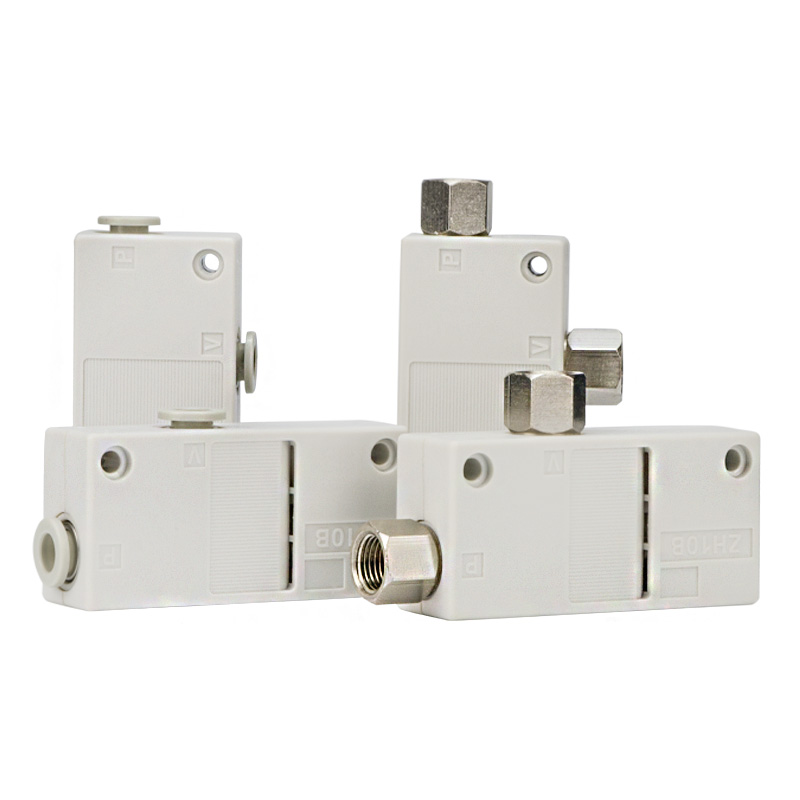

     • Ж‑B тип кутия: Оборудван с интегриран шумозаглушител вътре в тялото, запазени са само входовете за захранване и вакуум.

  Две степени на изпълнение:

     • S-спецификация (висок вакуум): Максимален вакуум -90kPa, идеален за запечатани гладки детайли.

     • L-спецификация (висок дебит): По-голям всмукателен поток с по-ниско ниво на вакуум, за дишащи порести детайли като хартия, плат и кашон.

  Капаци на отворите на дюзите Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 мм. Поддържа множество опции за свързване: монтаж с едно докосване, G/Rc резба, NPT имперска резба. Множество решения за монтаж: директно закрепване с винтове, монтажна скоба и монтаж на DIN шина. Широко прилаган за крайни изпълнителни приложения на роботи и многостанционни модули.

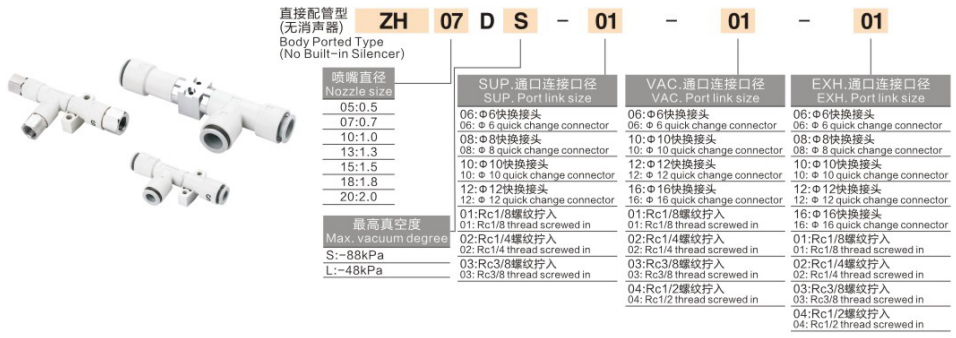

2. Пълно обяснение на кодирането на модела

Примерен модел:Ж10DSA‑06‑08‑10

     • Ж: Сериен код на вакуумен ежектор

     • 10: Код на отвора на дюзата

     • D / B: Форма на тялото. D = портиран тип с 3 външни порта без вграден шумозаглушител; B = тип кутия с вграден шумозаглушител

     • S / L: Вакуумна характеристика. S = висок вакуум тип крайно -90 kPa с умерен смукателен поток; L = тип с голям дебит. ZH05‑13 крайно –48kPa; ZH15‑20 ultimate -66kPa, голям поток за дишащи детайли

     • A: Лека версия от ново поколение със скъсени размери и намалено тегло

     • ‑06‑08‑10: Спецификация на порта(SUP‑VAC‑EXH). Двуцифреното число означава метричен размер за напасване с едно докосване (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 за G/Rc резба; N01/N02 за имперска резба NPT.

  Пример за поръчка: ZH13DSA‑08‑10‑10
     Вакуумен ежектор ZH, монтиран към тялото, дюза Φ1,3 mm, степен S с висок вакуум, нова олекотена версия A; порт за захранване Φ8, порт за вакуум Φ10, изпускателен порт Φ10 монтаж с едно докосване.

3. Основни предимства на производителността

     • Три напълно независими външни порта: Отделно SUP захранване, VAC вакуум и EXH изпускателни отвори. Отработените газове могат да се свържат с външен шумозаглушител или централизиран изпускателен тръбопровод. Подходящ за интегриране на краен ефектор и модул на робот, без вътрешни ограничения на пространството на шумозаглушителя.

     • Лека интегрирана дюза от смола: Дюзата и основното тяло са интегрално формовани за забележително намаляване на теглото, идеални за високоскоростни движещи се EOAT. Нова версия A скъсява дължината и височината, теглото е намалено до 74%.

     • Опции за двойна вакуумна производителност: S висок вакуум за гладко запечатани детайли, включително стъкло, метален лист и пластмасов корпус; L висок поток за кашон, фолио, плат и предразположени към течове материали за компенсиране на течове.

     • Богат избор на портове: Метричен монтаж с едно докосване, тръбна резба G/Rc и имперска резба NPT за адаптиране на оборудването на глобалния пазар.

     • Разнообразни методи за монтаж: Директно закрепване с винтове, стандартна скоба, L-образна скоба и монтаж на DIN шина за гъвкаво оформление.

     • Изискване за работа без масло: Смазването с маслена мъгла е забранено, необходим е само сух филтриран въздух под налягане.

4. Стандартни технически спецификации

Производителност при 0,5MPa захранващо налягане (ANR)

За вариант L-висок дебит: по-висок всмукателен поток при идентичен отвор на дюзата с по-ниско крайно ниво на вакуум.

5. Сравнителна таблица ZH‑D VS ZH‑B

6. Ръководство за избор стъпка по стъпка

     • S / L избор на производителност

 ￮ ✅ S висок вакуум (-90kPa): Гладко запечатани детайли като стоманена плоча, стъкло, пластмасов корпус, PCB; незначително изтичане, изисква се висока сила на адсорбция.

 ￮ ✅ L висок поток: Картон, пяна, филм, плат и други податливи на течове дишащи детайли, големият поток компенсира изтичането на вакуум.

     • Избор на отвор на дюзата: Изберете според общата абсорбционна площ на вендузата. По-голямата дюза осигурява по-висок всмукателен поток, като същевременно по-висока консумация на въздух. Избягвайте прекалено големи дюзи, за да предотвратите загуба на сгъстен въздух.

     • Избор на тип порт: Метричен монтаж с едно докосване (06/08/10/12) за оборудване за битова автоматизация; G резба / NPT резба за машини за износ в чужбина.

     • Бележка за обработка на отработените газове за D-тип: D‑вариантът няма вграден шумозаглушител. Изпускателният порт EXH трябва да свързва външен шумозаглушител, в противен случай шумът ще бъде екстремен; или прокарайте изпускателната тръба извън шкафа на оборудването.

     • Решение за откриване на вакуум: Серия ZH вакуумен ежектор без вграден пресостат. Добавете външен превключвател за вакуумно налягане ZSE, ако е необходима обратна връзка за сигнала.

7. Типични сценарии за приложение

     • Робот EOAT бране на края на рамото: 3C пластмасови части, работа с печатни платки и батерии

     • Опаковъчна промишленост: събиране на картонени опаковки, филми и хартиени материали

     • Деформиране на детайли с малък размер за робот за леене под налягане

     • Мултипаралелен вакуумен модул за синхронна адсорбция с множество вендузи

     • Автоматизирани станции, изискващи централизирано изпускане на отпадъчните газове извън корпуса на оборудването

8. Описание на стандартната схема на пневматична верига

     Стандартна верига ZH‑D, пренесена в корпуса: AFC филтър за въздушен източник (устройството за маслена мъгла е забранено) → 3/2 електромагнитен клапан → SUP захранващ порт на ZH‑D; VAC вакуумният порт свързва ZFC вакуумния филтър след това към вендузата; EXH изпускателен порт свързва външен шумозаглушител или изпускателен маркуч, насочен извън оборудването.

9. Важни бележки за работа

     • Лубрикаторът с маслена мъгла е строго забранен. Замърсителите с масло ще запушат малкия отвор на дюзата, ще причинят намаляване на всмукателната сила или пълна повреда. Само въздушен филтър трябва да се използва за обработка на източник на въздух.

     • ZFC вграденият вакуумен филтър трябва да се монтира от страната на вакуума. Попадането на прахови частици ще доведе до запушване на дюзата.

     • За ежектор ZH‑D, прикрепен към тялото, изпускателният отвор EXH трябва да има шумозаглушител, за да се избегне прекомерно ниво на шум.

     • Препоръчително захранващо налягане: 0,4-0,5MPa. Не се препоръчва дългосрочна непрекъсната работа под пълни 0,6 MPa.

     • Минимизирайте дължината на маркуча между вакуумния ежектор и вендузата, намалете обема на тръбопровода за по-бърза реакция на вакуума.
