Серия ZH‑B Кутиен вакуумен ежектор

Серия ZH‑B вакуумен ежектор тип кутия | Едностепенен вакуумен генератор на Вентури с вграден шумозаглушител

Марка: SOLH от Richge Technology | Замяна с добавка, съвместима с внесени серии ZH‑B

1. Общ преглед на продукта

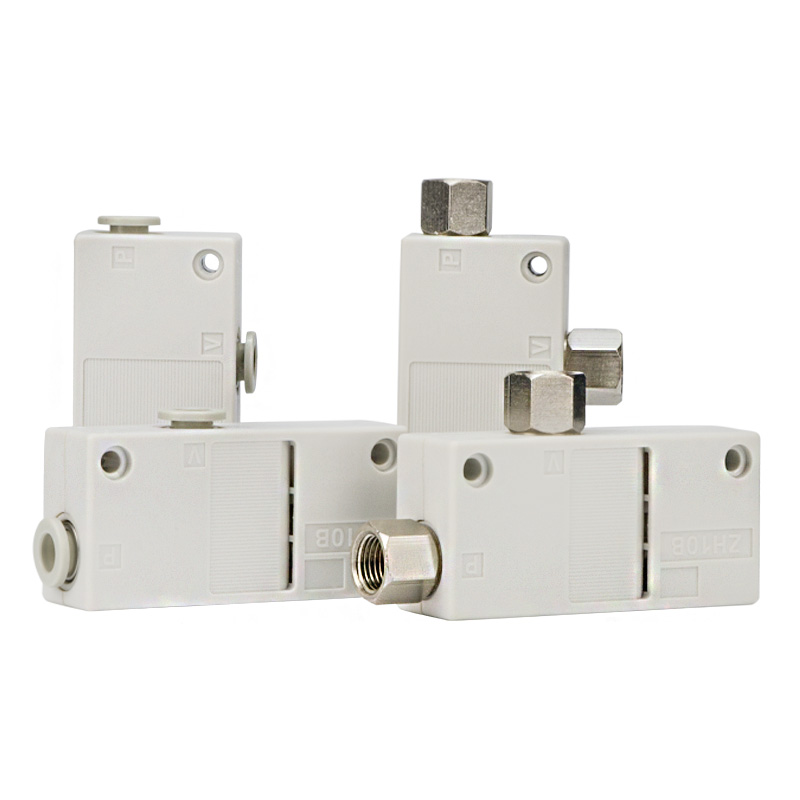

     Вакуумният ежектор тип кутия ZH‑B използва едностепенен принцип на Вентури с интегриран шумозаглушител в тялото. Запазени са само два порта: SUP захранващ порт и VAC вакуумен порт, без отделен изпускателен порт. Отработеният въздух се изпуска директно през вградения шумозаглушител. Изключително лесен монтаж без необходимост от външен шумозаглушител. Напълно взаимозаменяеми с внесени ZH‑B по размери и интерфейс за свързване. Предлагат се две работни версии: тип S с висок вакуум и тип L с висок поток, с пълни размери на дюзите. Идеален за компактни малки автоматизирани тела и приложения за вземане и поставяне на роботи.

  Отличие на модела

     • Тип кутия ZH‑B: Вграден шумозаглушител, 2 порта (SUP & VAC)

     • Ж‑D Тип на тялото: Без вграден шумозаглушител, 3 независими порта SUP/VAC/EXH за външни тръбопроводи

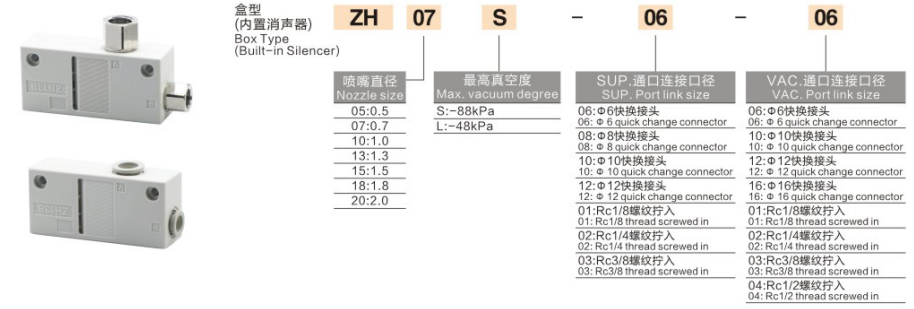

2. Пълно обяснение на кодирането на модела

  Пример:Ж07S‑06‑06

     • Ж: Сериен код, вакуумен ежектор тип кутия с вграден шумозаглушител

     • 07: Код на размера на дюзата

     • S / L: Максимална вакуумна характеристика. S = висок вакуум; L = висок дебит

     • 06: Размер на връзката на порта за захранване на SUP

     • 06: VAC размер на връзката на вакуумния порт

  Справочна таблица с код на порт

  Пример за поръчка: ZH10S‑08‑10
     Вакуум ежектор тип кутия ZH с вграден шумозаглушител, дюза Φ1,0 mm, степен на висок вакуум S; порт за захранване Φ8 фитинг с едно докосване, порт за вакуум Φ10 фитинг с едно докосване.

3. Основни предимства на производителността

     • Интегриран вграден шумозаглушител: Не е необходим външен шумозаглушител. Отработеният въздух се изпуска през вътрешна шумозаглушителна конструкция. По-малко резервни части, нисък шум и пестене на място.

     • Само 2 порта за просто окабеляване: Само SUP порт за подаване на въздух и VAC вакуум порт, без отделен EXH изпускателен порт. Перфектен за ограничено компактно пространство за инсталиране.

     • Версии с двойна производителност по избор

￮ S Висок вакуум (-88kPa): Силна адсорбционна сила за добре запечатани детайли като стоманен лист, стъкло, PCB и пластмасов корпус.

￮ L висок поток (-48kPa): По-голям всмукателен поток за компенсиране на изтичане на вакуум, подходящ за дишащи порести материали, включително хартия, филм, картон и пяна.

     • Избор на множество портове: Метрични фитинги с едно докосване, широко използвани за домашни машини; Rc версии с вътрешна резба за експортно оборудване.

     • Леко PBT тяло: Интегрално формована PBT дюза, ниско тегло, подходяща за малък робот EOAT. Поддържа директен монтаж на винт или монтаж на скоба.

     • Работа без масло: Изисква се само сух филтриран сгъстен въздух, смазването с маслена мъгла е забранено.

4. Стандартни технически спецификации

  Референтна производителност при 0,5MPa захранващо налягане

5. ZH‑B Тип кутия VS ZH‑D Тип с пренасяне на тялото

6. Насоки за избор

     • Избор на S / L версия

￮ ✅ S Висок вакуум: Гладки запечатани детайли, изискващи силна адсорбционна сила.

￮ ✅ L Голям поток: Пропускливи детайли като кашон, филм, плат, големият поток компенсира изтичането на вакуум.

     • Избор на отвор на дюзата: Изберете въз основа на общата адсорбционна площ на вендузата. По-голямата дюза води до по-голям поток и по-голям разход на въздух. Избягвайте прекалено големи дюзи, за да предотвратите загуба на сгъстен въздух.

     • Избор на порт: Метрични фитинги с едно докосване (06/08/10) за домашна автоматизация; Rc резба (01/02) за експортни машини.

     • Откриване на вакуум: Няма вграден сензор за налягане. Инсталирайте превключвателя за вакуумно налягане ZSE във вакуумната верига за потвърждение на вакуума или аларма за липсваща част.

7. Стандартна пневматична верига

     AFC сервизен модул за източник на въздух (блокът за маслена мъгла е забранен) → 3/2 електромагнитен клапан → SUP захранващ порт на ZH‑B; VAC вакуумен порт → ZFC вакуумен филтър → вакуумна вендуза.

8. Важни бележки за работа

     • Лубрикаторът с маслена мъгла е строго забранен. Замърсяването с масло ще запуши малката дюза и ще намали силата на засмукване.

     • Вакуумният филтър ZFC трябва да бъде монтиран от страната на вакуума, за да блокира праха и да защити дюзата.

     • Препоръчително захранващо налягане: 0,4~0,5MPa. Не се препоръчва дългосрочна непрекъсната работа под пълно налягане от 0,6 MPa.

     • Дръжте маркуча между ежектора и вендузата възможно най-къс, намалете обема на тръбопровода за по-бърза реакция на вакуума.

     • Вграденият шумозаглушителен елемент ще натрупа прах след продължителна употреба. Почистете или сменете елемента на шумозаглушителя, след като засмукването спадне.
