Серия ZU Вграден прав вакуумен ежектор

Серия ZU Вграден прав вакуумен ежектор | SOLH Вакуумен генератор с права тръбна вложка

Марка: SOLH от Richge Technology | SMC стандартен сменяем вграден вакуумен ежектор

1. Общ преглед на продукта

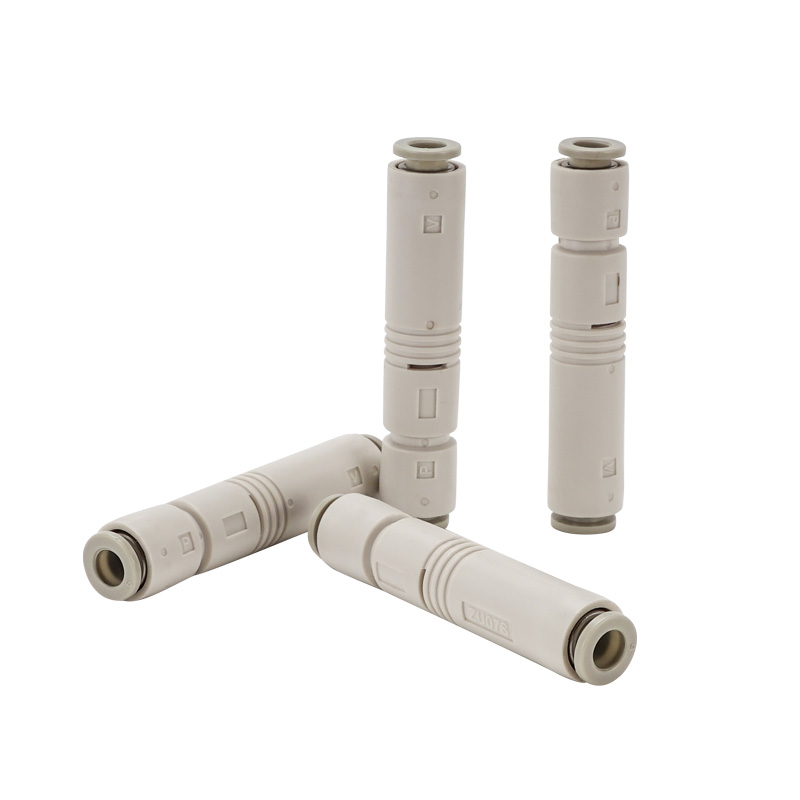

     Серията ZU е вграден вакуумен ежектор с права тръба. Вакуумният порт и портът за подаване на въздух са разположени коаксиално в права линия. Отличава се с най-малък размер, ултралеко тегло и спестяващ място монтаж. Подходящ за разпределени вендузи, движещи се компоненти и тясно затворено пространство.

2. Основна структура и принцип на работа

     • Структура: SUP захранващ порт → дюза → дифузьорна секция → VAC вакуумен порт → EXH изпускателен порт, интегрално лято тяло от смола.

     • Принцип: Високоскоростна струя сгъстен въздух през дюзата създава отрицателно налягане във вакуумния порт за вакуумна адсорбция; ауспух с вградена шумозаглушителна конструкция.

     • Материал: Основно тяло: инженерна PBT смола; монтаж с едно докосване: POM. Без мед и флуор, съвместим с RoHS.

     • Тегло: ZU05 ≈6.5g, ZU07≈7.0g; Нова ZU□A подобрена версия само 3.9g.

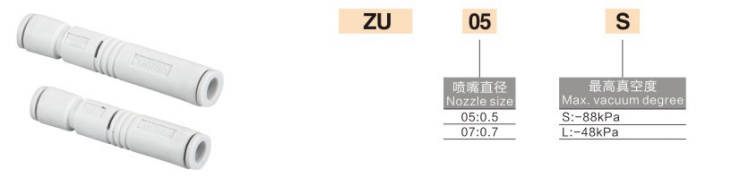

3. Правило за моделно кодиране (SMC стандарт)

  Стара версия (ZU05 / ZU07)

  Формат: ZU + отвор на дюзата + тип (S/L)

     • ZU05S: дюза Φ0,5, тип висок вакуум (-84kPa)

     • ZU05L: дюза Φ0,5, тип висок поток (-48kPa)

     • ZU07S: дюза Φ0,7, тип висок вакуум

     • ZU07L: Дюза Φ0,7, тип висок поток

  Нова подобрена версия (ZU□A, по-къса и по-лека)

  Формат: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0.3, 04=Φ0.4, 05=Φ0.5, 07=Φ0.7

     • S = Висок вакуум (-87~-90kPa); L = висок поток (-48kPa)

     • A = подобрена версия: дължината е скъсена с 11%, теглото е намалено с 40%

4. Таблица с ключови параметри при 0,45MPa стандартно захранващо налягане

5. S висок вакуум VS L висок поток

     • S Тип висок вакуум: Максимален вакуум -84~-90kPa. За малки вендузи, тънки, добре запечатани детайли, изискващи силна адсорбционна сила, като електронни компоненти и тънки филми.

     • L Тип висок поток: Максимален вакуум -48kPa с по-голям смукателен поток. Подходящ за детайли с пореста/грапава повърхност, големи вендузи, големи течове и изискване за бърза реакция, напр. кашон и дървена плоскост.

6. Ръководство за монтаж и тръбопроводи

  1. Монтаж: Може да се монтира във всяка ориентация, не е необходима фиксираща скоба; може да се постави директно в средата на въздухопровода.

  2. Тръбопроводи

￮ SUP захранващ порт: свържете Φ6 въздушна тръба (стандартно)

￮ VAC вакуумен порт: свържете вендуза/вакуумен тръбопровод

￮ EXH изпускателен порт: отворен към атмосферата, не блокирайте

  3. налягане: Стандартно 0,45MPa, работен диапазон 0,1~0,6MPa

  4. температура: 5~50 ℃ (без заледяване в източника на въздух)

7. Типични сценарии за приложение

     • 3C електроника, полупроводник, разпределена адсорбция с малки вендузи

     • Автоматизирана производствена линия, движещи се части / краен ефектор на робот

     • Тясно пространство за инсталиране, леки и високоскоростни приложения

     • Работа с тънка хартия, тънък филм, малки части и електронни чипове

8. Сравнение на избора: ZU срещу ZB срещу ZL
