VM4 (VM400) серия среден механичен клапан с 3 порта

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията VM4 (VM400) е среден по размер механичен вентил с 3 порта, напълно взаимозаменяем с оригиналните модели на SMC, позициониран между мини VM1 и стандартната серия VM2 с висок поток. Той поддържа пълен работен диапазон от вакуум (-100kPa) до 1,0MPa положително налягане с универсален Rc1/8 порт, оформление на тръбите с двойна страна/долно, здрава метална конструкция, ултра-дълъг експлоатационен живот и пълни сменяеми задвижващи глави. Широко разпространено за откриване на границата на хода, ръчна работа при бърз ход и вериги за безопасно блокиране на общо оборудване за автоматизация.

Основни технически спецификации

  1. Основни общи параметри

     --  Сериен код: VM400 (кратко име VM4)

     --  Тип на веригата: 3/2-канална; Normally Closed (NC standard), Normally Open (NO optional

     --  Структура: Директно действащ тип тарелка, плътно уплътнение, прахоустойчив, удължен експлоатационен живот

     --  Приложима течност: въздух под налягане, инертен газ

     --  Диапазон на работно налягане: -100kPa ~ 1.0MPa (съвместим с вакуум, предимство пред VM2)

     --  Околна и средна температура: -5 ~ +60 ℃ (не се допуска вътрешно заледяване)

     --  Резба на порт: Rc1/8 (01); по избор NPT1/8 (N01), G1/8 (F01)

     --  Дебит: Ефективна площ на сечението 7 mm², Cv = 0,38

     --  Нетно тегло: Стандартен базов модел 110g

     --  Оформление на тръбопровода: страничен порт (01), долен порт (00)

     --  Смазване: Без смазване; Смазване с турбинно масло ISO VG32 по избор

     -- Максимална честота на превключване: 60 цикъла/мин за бутонни/ролкови актуатори; 6 цикъла/мин за копче/селекторни глави

     --  Устойчивост на удар и вибрации: 1000 m/s² устойчивост на удар, 70 m/s² устойчивост на вибрации (тежък индустриален клас)

  2. Външни габаритни размери (mm)

     --  Версия със страничен порт: 18 × 30 × 57

     --  Версия с долен порт: 18 × 30 × 62

  3. Дефиниция и логика на 3-портова верига

     -- Порт 1(P): Основен вход за подаване на въздух

     --  Порт 2(A): Изходен порт за контролен сигнал

     --  Порт 3(R): Изпускателен порт

     --  NC нормално затворена логика: незадействана → P прекъснато от A, A свързано към изпускателната тръба R; След задействане → P се свързва с A, A изключва изпускателната тръба R

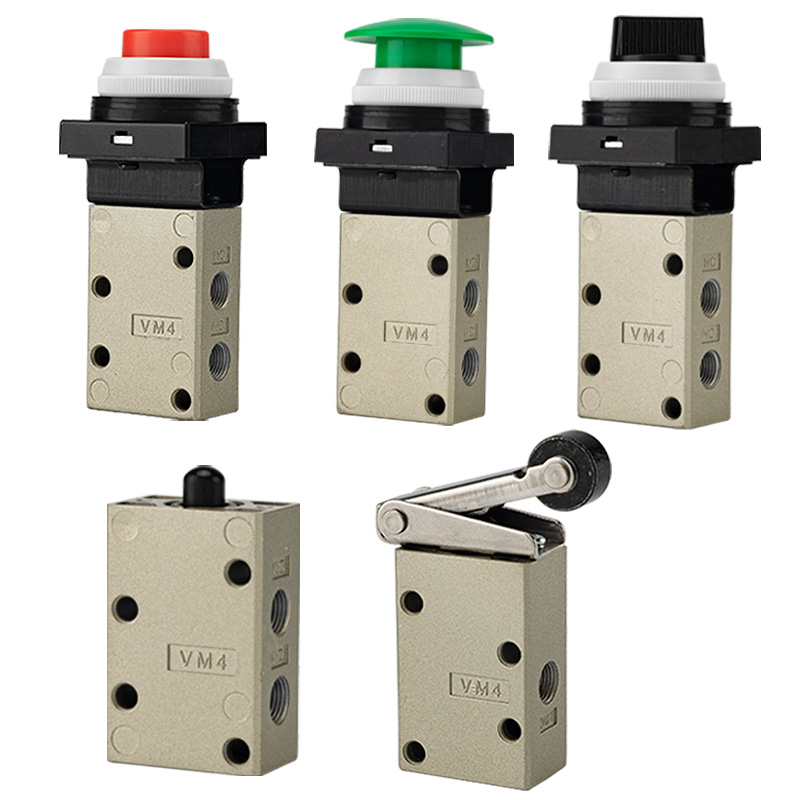

Пълна гама от взаимозаменяеми задвижващи глави

  1. Тип ролков лост (най-популярен за отчитане на границата на хода)

     -- VM431: Стандартен POM пластмасов ролков лост

     -- VM431S: Ролков лост от закалена стомана за тежка, устойчива на абразия непрекъсната работа

     -- VM432: Еднопосочен ролков лост против отскок за елиминиране на неправилната работа на обратния спусък

 2. Тип право бутало

     -- VM430: Стандартен основен модел с право бутало, поддържа персонализирани специални приставки за задвижване

  3. Глави за аварийно спиране с бутони и гъби (ръчно задвижване и блокировка за безопасност)

     -- VM432: Плосък стандартен бутон

     -- VM432Y: Жълта гъбена глава с висока видимост за аварийно спиране

     -- VM432R: Бутон за аварийно спиране с червена гъба

     -- VM432G: Зелен индикаторен бутон

  4. Копче / селектор / заключващи се предпазни задвижки

     -- VM434: 2-позиционен / 3-позиционен въртящ се селекторен бутон

     -- VM435: Заключващ се бутон за предотвратяване на случайно фалшиво задействане

     -- VM436: Задвижващ механизъм на шарнирния лост

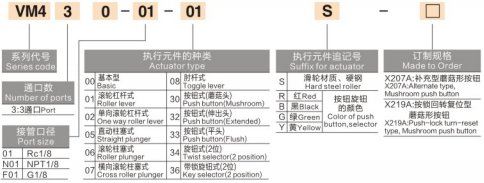

Обяснение на кода на модела

 1. (Пример: VM431-01-01S)

     -- VM431: 3-портова верига + задвижващ механизъм с ролков лост

     -- 01: Код на резба на порт (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Разположение на тръбопровода на страничния порт (00 = оформление на долния порт)

     -- S: Валяк от закалена стомана (без наставка = стандартен POM пластмасов валяк)

     -- Цветен суфикс: Y=жълта гъба, R=червена гъба, G=зелен бутон

  2. Популярни стандартни модели

     -- VM431-01-01A: 3-портов POM ролков лост, Rc1/8 страничен порт (универсален модел с общо предназначение)

     -- VM431S-01-01A: 3-портова закалена стоманена ролка, тежки работни условия, устойчиви на абразия

     --  VM430-01-00A: 3-портово право бутало, долен порт за персонализиран задвижващ механизъм

     -- VM432Y-01-01A: 3-портов авариен спирателен клапан с жълта гъбична глава

Основни предимства на продукта

     -- Свръхширок обхват на двоен вакуум и положително налягане: Стабилна работа от -100kPa вакуум до 1,0MPa, съвместим както с вакуумна адсорбция, така и със стандартни вериги за положително налягане (VM2 не може да поддържа вакуум)

     -- Надеждна уплътняваща конструкция на тарелката: Отлична херметичност, устойчивост на замърсяване с прах, бърза реакция и изключително дълъг експлоатационен живот

     -- Универсална стандартна резба Rc1/8: Широко възприет размер на порта за общо оборудване за автоматизация с голяма взаимозаменяемост

     -- Двойно оформление на тръбопроводите отстрани/отдолу: Гъвкаво разположение на инсталацията за плътно подреждане на панели и оборудване с ограничено пространство

     -- Пълно серийно портфолио от задвижващи механизми: ролков лост, бутало, плосък бутон, цветна гъбеста глава, въртящо се копче и заключващи се глави покриват напълно изискванията за ограничение на хода, ръчно движение, аварийно спиране и управление на селектора

     -- Издръжлива промишлена здрава конструкция: Масивно метално тяло на клапана, опционална закалена стоманена ролка и висока устойчивост на удар/вибрации за сурови непрекъснати производствени линии

     -- Дизайн без нужда от смазване и поддръжка: ниски експлоатационни разходи и чиста безмаслена въздушна верига

Типични сценарии за индустриално приложение

     -- Откриване на ограничение на хода на оборудването: обратна връзка за пълно положение на цилиндъра и плъзгащата се маса със задвижващ механизъм с ролков лост

     -- Вериги за управление на вакуумна адсорбция и освобождаване (стабилна работа при -100kPa отрицателно налягане)

     -- Ръчен тест за бърз ход и пускане в експлоатация на оборудването чрез задвижващи бутони на панела

     -- Аварийна блокировка за безопасност на машината: Жълта/червена гъба глава за бързо изключване на въздушната верига

     -- Пневматично превключване на приспособление и приспособление за затягане / разтягане на контури

     -- Високочестотно механично управление на тригера за опаковане, печат и текстилни машини

     -- Обратна връзка за сигнал за позиция на малка автоматизирана работна станция и механични вериги за безопасно блокиране

Сравнителна таблица за избор: Серия VM1 / VM2 / VM4

Резюме с едно изречение

     SOLH VM4 среден 3-портов тарелков механичен вентил е снабден с универсален Rc1/8 порт, Cv=0,38 капацитет на потока, пълен вакуум ~1,0MPa съвместимост с налягане, надеждно уплътнение на тарелката, пълни взаимозаменяеми задвижващи механизми и оформление на тръбопроводи с двойна страна/долно, служещ като предпочитан среден механичен контролен клапан за всички работни условия, изискващи работа под вакуум, устойчивост на абразия и дълготрайна стабилност изпълнение.
