Пневматичен предпазен контролен клапан от серия VR51 с две ръце

марка:SOLH от Richge Technology

Продуктово позициониране

     Серията VR51 е специален пневматичен предпазен клапан с две ръце. Неговата основна логика за безопасност изисква два независими бутона да бъдат задействани едновременно в рамките на 0,5 секунди, за да се генерира изходен въздух. Той е специално разработен за предотвратяване на инциденти със смачкване, прищипване и порязване на ръцете при хидравлични преси, машини за занитване, режещо оборудване и други опасни машини, напълно съвместими с международните стандарти за безопасност EN ISO 13851 и EN574.

Основен работен принцип и логика за безопасност

1. Логика с двоен вход и порта

     -- Два независими входни порта за сигнал P1 и P2

     -- Изходът на въздух в порт А се активира само когато и двата входни сигнала пристигнат във времева разлика, по-малка от 0,5 секунди

     -- Подаването на изходящия въздух прекъсва незабавно, ако някой от бутоните бъде освободен или един сигнал се загуби

2. Вътрешна механична структура

     -- 3/2-пътен 2-позиционен пневматичен логически вентил без възвратна пружина

     -- Вграден механизъм за наблюдение на забавяне от 0,5 s за елиминиране на последователна операция за измама с една ръка

     -- Стандартен шумозаглушител, предварително инсталиран на изпускателния порт R

Пълни технически спецификации

     -- Приложима течност: Сгъстен въздух

     -- Диапазон на работно налягане: 0,25 ~ 1,0 MPa

     -- Доказателствено налягане: 1,5 MPa

     -- Околна температура: -5 ~ +60 ℃ (забранено заледяване)

     -- Опции на пристанището: C06: φ6 метричен огнезащитен фитинг за вкарване C07: 1/4" имперски огнеустойчив фитинг за включване

     -- Нетно тегло: Прибл. 340 гр

     -- Сертификати за безопасност: EN ISO 13851, EN574, CE, RoHS

 Определение на кода на модела

1. Пример: VR51-C06-B

     -- VR51: ​​Сериен код за предпазен клапан с две ръце

     -- C06 / C07: Размер на входящия порт C06 = φ6 тръбен съединител C07 = 1/4" тръбен съединител

     -- Суфикс B: Опция за монтажна скоба Без суфикс = Версия на тръбопровода на задния порт B = Оборудвана с метална монтажна скоба (VR51B)

2. Популярни стандартни модели

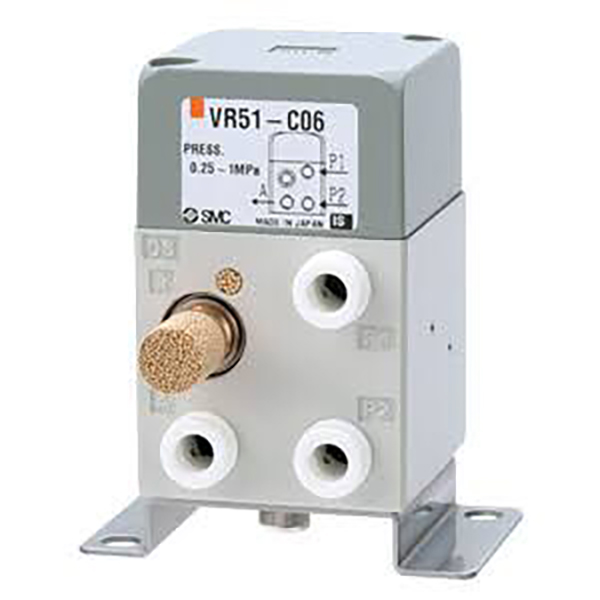

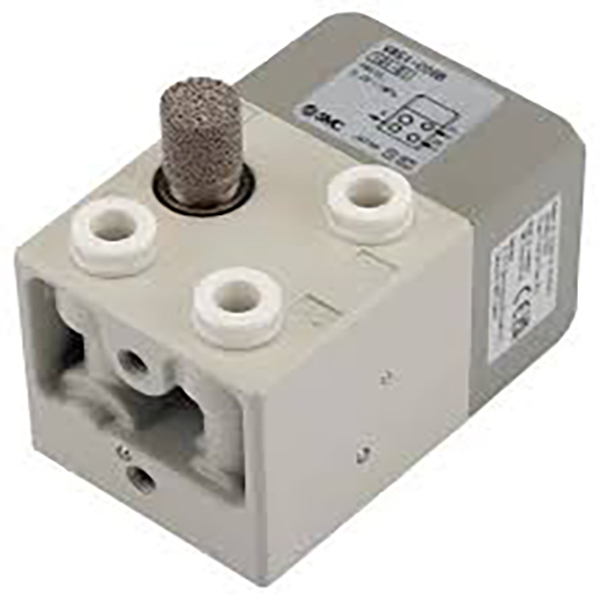

     --VR51-C06: φ6 натискане, заден тръбопровод (най-широко използван)

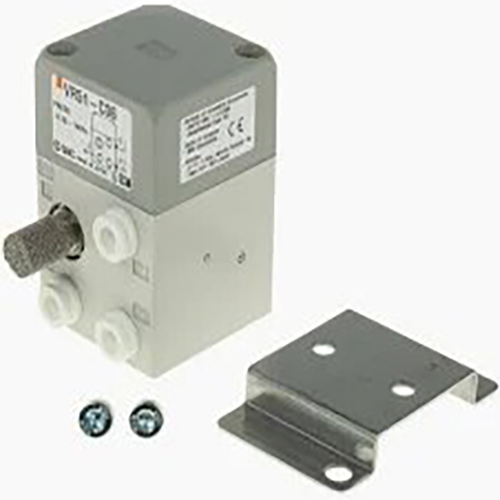

     --VR51-C06B: φ6 натискане с монтажна скоба

     --VR51-C07: 1/4" натискане, задни тръби

Основни предимства на безопасността

1. Задължителна синхронна работа с две ръце против измама

     Валиден изходен сигнал се задейства само когато и двете ръце задействат бутоните в рамките на 0,5 s; работата с една ръка не може да активира оборудването. Машината спира незабавно, щом някой бутон бъде освободен.

2. Пълна пневматична конструкция за вътрешна безопасност

     100% въздушно задвижване без никакви електрически компоненти; ефективността на безопасността остава незасегната при прекъсване на захранването. Взривозащитената структура работи надеждно във влажна, прашна и запалима работна среда.

3. Здрава дълготрайна структура без поддръжка

     Устойчив на износване дизайн на макара с отличен капацитет против замърсяване. Работа без смазване; шумозаглушител, включен като стандартен аксесоар за намаляване на натоварването при сглобяване на място.

4. Гъвкава многопосочна инсталация

     Поддържа задно или долно оформление на тръбите. Допълнителна монтажна скоба позволява лесен монтаж на панела и рамката на оборудването за различни оформления на машината.

Типични сценарии за приложение на безопасността

     -- Пневматични преси и машини за нитове: Спусък с две ръце за избягване на наранявания от смачкване на ръцете

     -- Машини за рязане и срязване: Задължително активиране с двоен бутон за предотвратяване на инциденти с рязане

     -- Станции за затягане и пресоване: Блокировка за безопасност за елиминиране на рисковете от прищипване

     -- Спомагателно оборудване за леене под налягане и щамповане: блокираща верига за безопасно стартиране

     -- Полуавтоматични производствени линии за сглобяване: Защита на ръцете за опасни работни зони

Резюме с едно изречение

     SOLH VR51 изцяло пневматичен предпазен блокиращ клапан с две ръце разполага с вградена 0,5s синхронна логика за откриване, пълен сертификат за безопасност EN ISO 13851, 3/2-посочен дизайн и фитинги за забавяне на горенето, служещи като стандартен предпазен компонент за предотвратяване на опасности от прищипване и смачкване на ръцете при всички видове пневматично обработващо оборудване.
