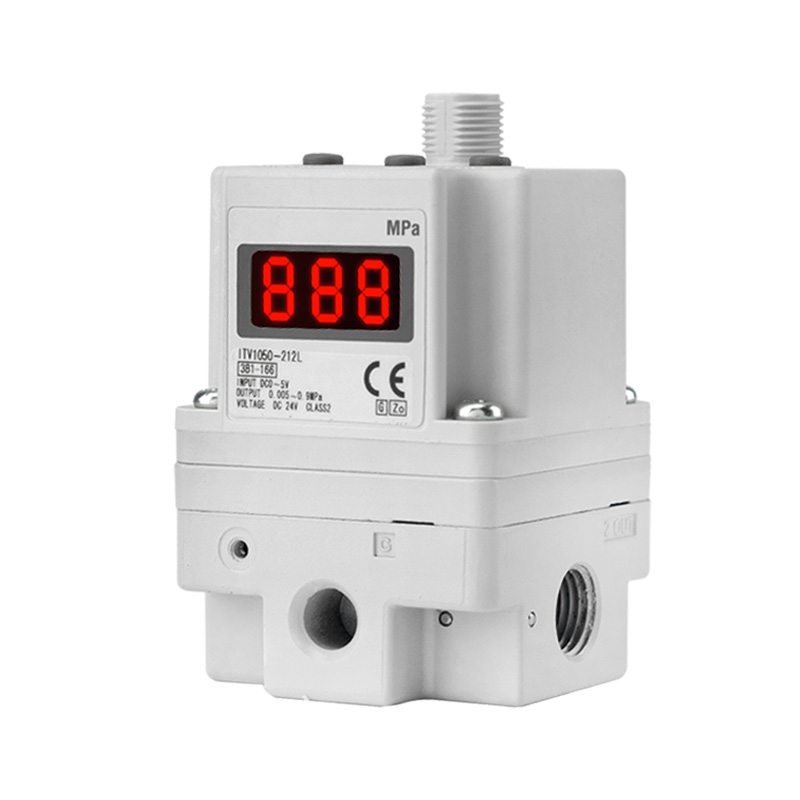

Серия ITV Електропневматичен пропорционален клапан с голям дебит

Марка: SOLH от Richge Technology

Позициониране на продукта и принцип на работа

   1. Продуктово позициониране

     Серията SOLH ITV електропневматичен пропорционален вентил с голям поток е SMC-взаимозаменяем електрически към пневматичен компонент за преобразуване. Той реализира безстепенно непрекъснато регулиране на налягането на въздуха чрез електрически управляващи сигнали, като напълно замества ръчните редуцир-вентили за постигане на автоматично, високопрецизно дистанционно регулиране на налягането и е специално оптимизиран за тежкотоварни вериги за подаване на въздух с голям поток.

   2. Основна функция и принцип

     -- Основна функция: Преобразувайте електрически контролен сигнал в безстепенно регулируемо въздушно налягане за автоматично и дистанционно регулиране на налягането

     -- Принцип на работа: Електропневматична система с пропорционална обратна връзка със затворен контур. Вграденият сензор за налягане следи изходното налягане в реално време и автоматично коригира отклонението, осигурявайки изключителна точност на управление и бърза скорост на реакция

     -- Степен на защита на околната среда: IP65 прахоустойчив и устойчив на пръски, стабилна работа в тежки индустриални условия

Таблица за бърза справка за модела на серията High Flow

Универсални общи технически спецификации

     -- Приложима течност: Сух сгъстен въздух

     -- Максимално входно захранващо налягане: 1,0 MPa

     -- Околна и средна температура: -5 ~ +60 ℃

     -- Захранване: DC24V ±10% (частичните версии поддържат DC12–15V)

     -- Консумирана мощност: ≤4W (комуникационни оборудвани модели)

     -- Монитор на изходен сигнал: аналогов DC1–5V линеен с действително изходно налягане

     -- Опции за резба на порта: Rc / NPT / G паралелна резба, фитинги за бързо вкарване по избор

Типове входни сигнали и дефиниция на суфикса на модела

  1. Налични контролни сигнали

     -- Аналогов вход (основен поток): DC0–10V сигнал за напрежение, 4–20mA токов сигнал

     -- Многостепенна предварителна настройка: 4-точкова / 16-точкова I/O функция за фиксирано налягане

     -- Fieldbus комуникация: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (изисква специален аксесоар за комуникационна платка)

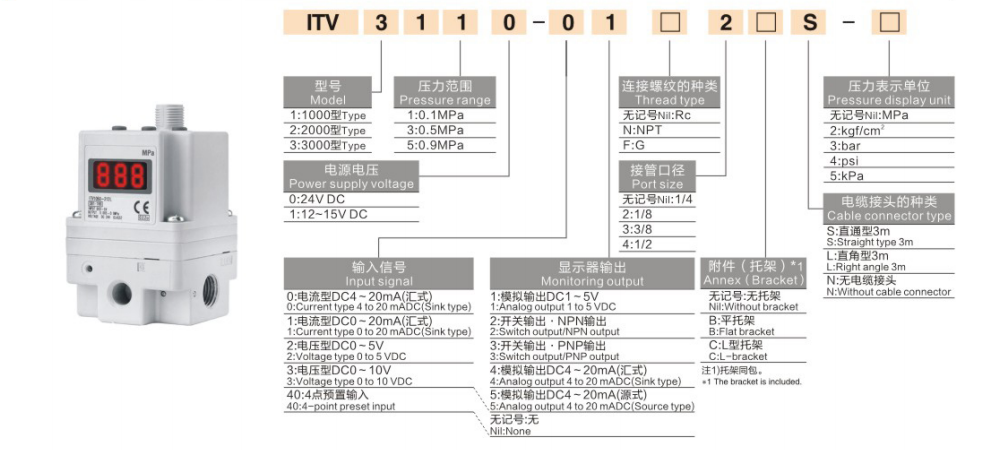

 2. Пример за код на модел: ITV2050-31F2BN3

     -- ITV2050: ITV2000 серия със среден поток

     -- 31: G1/4 портова резба

     -- F: Плоска монтажна скоба

     -- 2: DC0–10V вход за аналогово напрежение

Основни предимства на продукта

  1. Значително подобрена производителност при висок поток

     -- Максималният капацитет на потока е увеличен с около 5 пъти в сравнение със стандартната ITV серия с малък поток, отговаряйки перфектно на изискванията за бързо възвратно-постъпателно движение на цилиндри с голям диаметър и многоцилиндрово синхронно оборудване.

  2. Отлична висока точност и дългосрочна стабилност

     -- Точност на управление в рамките на ±1% F.S., ултра-бърза скорост на реакция и малки колебания на налягането, идеални за прецизно сглобяване, обработка на полупроводници, автоматично нанасяне на покритие и други производствени линии с висок стандарт.

  3. Компактен лек оптимизиран контур

     -- Теглото на модела ITV2100 намалено с 19% в сравнение с предишното поколение, гъвкава скоба и монтаж на основата, за да пасне на ограничено пространство за инсталиране.

  4. Удобна за потребителя интелигентна работа

     -- Вграден LED дигитален дисплей с висока яркост за визуализация на стойността на налягането в реално време; оборудван с алгоритъм за самодиагностика и изход за аларма за повреда за опростяване на отстраняването на неизправности и поддръжката на място.

Типични сценарии за индустриално приложение

     -- Контрол на налягането за цилиндри с голям поток и пневматични задвижващи механизми: Машини за опаковане, оборудване за автоматично дозиране и залепване

     -- Многостепенно автоматично превключване на налягането: Заваръчно оборудване, станции за занитване, системи за контрол на напрежението на фолио и тел

     -- Свръх прецизни пневматични процесни контури: Производство на полупроводници, оптични тестове, медицинско оборудване за прецизна автоматизация

     -- Централизирано дистанционно регулиране на налягането на автоматизирани производствени линии: Заменете множество комплекти ръчни регулатори за еднократно цифрово управление на налягането

Насоки за избор на модел

     -- Изберете серия според необходимия дебит: ITV1100 за микро малък дебит, ITV2100 за универсален среден дебит, ITV3100 за тежкотоварно оборудване с висок дебит

     -- Потвърдете диапазона на регулируемото налягане, за да покриете напълно всички изисквания за работно налягане на процеса (0,005–0,9 MPa пълен диапазон по избор)

     -- Тип на управляващия сигнал за съответствие: DC0–10V аналогово напрежение като стандартен избор; изберете специална комуникационна платка, ако е необходимо цифрово управление на fieldbus

     -- Потвърдете формата за монтаж: Основен монтаж / страничен монтаж / монтаж на скоба, за да съответства на разположението на въздушния тръбопровод на място

Резюме с едно изречение

     Електропневматичният пропорционален вентил с висок дебит SOLH ITV реализира безстепенно цифрово регулиране на налягането чрез електрически управляващи сигнали, оборудван с ултра-голям капацитет на потока, IP65 индустриална защита и многотипови аналогови/полеви сигнални интерфейси, служещи като основен контролен компонент за дистанционно, високо прецизно регулиране на въздушното налягане с голям обем във всички автоматизирани пневматични системи.
