Серия пневматични компоненти

SOLH VM2 (VM200) среден механичен тарелков клапан е напълно взаимозаменяем със съответстващи модели SMC. Отличаващ се със средна цилиндърна конструкция с коефициент на поток Cv=0,87, неговият капацитет на потока е около 8 пъти по-висок от серията mini VM1, оборудван със стандартен порт Rc1/4 и опционални резби NPT/G1/4. Работи под 0 ~ 1,0 MPa и е несъвместим с вакуум, като използва устойчиво на износване уплътнение без смазване и здрав метален корпус. Предлагат се оформления на тръбопроводите на страничния порт и на долния порт, подкрепени от пълна гама от взаимозаменяеми задвижващи механизми: стандартна POM ролка / устойчив на абразия ролков лост от закалена стомана, еднопосочна ролка против отскок, право бутало, плосък бутон, жълта гъба глава за аварийно спиране, зелен индикаторен бутон и заключваща се дръжка на пантата. Вариантът на валяк от закалена стомана пасва на тежкотоварни производствени линии с високо износване. Широко използван за откриване на границата на хода на цилиндър и плъзгаща се маса, ръчно пускане в експлоатация на оборудването, превключване на въздуха на приспособлението за приспособления и аварийно блокиране за безопасност, той служи като основен механичен въздушен пусков клапан за производствени линии за опаковане, текстил, печат и обща автоматизация.

SOLH VM4 (VM400) среден 3-портов тарелков механичен вентил е напълно взаимозаменяем с еквивалентни SMC модели, разположени между сериите mini VM1 и VM2 с голям поток. Основното му предимство се крие в съвместимостта с пълен диапазон на налягане от -100kPa вакуум до 1,0MPa положително налягане, функция, недостъпна за VM2. Той приема стандартен порт Rc1/8 с опционални резби NPT/G1/8 и капацитет на потока Cv=0,38, като поддържа странично и долно оформление на тръбите на порта. Изграден със солиден метален корпус, той издържа на удар от 1000 m/s² и силни вибрации, подходящ за тежки производствени линии, с прахоустойчиво уплътнение без смазване за дълъг експлоатационен живот. Осигурен е пълен набор от взаимозаменяеми задвижващи механизми: стандартен / закален стоманен ролков лост против абразия, еднопосочна ролка против отскок, право бутало, многоцветни бутони за аварийно спиране на гъби, 2/3-позиционни въртящи се копчета, заключващи се бутони и лостове за превключване на пантите. Широко прилаган при откриване на границата на хода на цилиндър и плъзгаща се маса, вериги за вакуумна адсорбция/освобождаване, ръчно пускане в експлоатация на оборудването, аварийно блокиране на машината и превключване на приспособлението, той е идеалният среден механичен задействащ клапан за работни условия, изискващи съвместимост с вакуум и силна устойчивост на удар.

SOLH ITV електропневматичен пропорционален вентил с голям поток е напълно взаимозаменяем с еквивалентни SMC модели. Възприемайки система за обратна връзка за налягането със затворен контур, той приема DC0–10V напрежение, 4–20mA токови аналогови сигнали и опционална полева комуникация, включително CC-Link, PROFINET, EtherNet/IP за постигане на безстепенно, високопрецизно дистанционно регулиране на въздушното налягане с ±1% FS точност на управление и IP65 защита срещу прах и пръски. Три серии покриват различни диапазони на дебита: ITV1100 за микро нисък дебит, ITV2100 за универсален среден дебит и ITV3100 за тежък висок дебит до 4400 L/min ANR, с регулируемо налягане от 0,005 до 0,9 MPa. Поддържа резби Rc/NPT/G и фитинги за включване, вграден LED цифров дисплей и аларма за самодиагностика при ниско захранване DC24V. Широко прилаган за задействане на цилиндър с голям отвор, контрол на постоянното напрежение на филма и телта, полупроводникови и оптични прецизни процеси, автоматично дозиране и нанасяне на покрития, многостепенно превключване на налягането за оборудване за заваряване и занитване, замяна на множество ръчни регулатори за реализиране на цифров централизиран контрол на налягането на автоматизирани производствени линии.

Вградените възвратни вентили SOLH XTO674 и INA14 споделят една и съща структурна платформа с ултраниско налягане на напукване от 0,01MPa, съвместими както със сгъстен въздух, така и с чиста вода за защита срещу обратен поток във вакуум и тръбопроводи за флуиди с ниско налягане. XTO674 е изцяло месингова криогенна версия, работеща до -30 ℃; Стандартната серия INA14 осигурява тяло от месинг или неръждаема стомана SUS304, оборудвано със стандартни NBR уплътнения плюс опционални устойчиви на масло и висока температура FKM и устойчиви на атмосферни влияния CR уплътнения. Компактният вграден резбован дизайн с маркировка със стрелка за потока може да се монтира директно в тръбопроводи без допълнителни скоби, като ефективно предотвратява загубата на вакуум и обратния въздушен поток, когато се монтира между вакуумни генератори и вендузи. Двете серии се отличават с идентични габаритни размери и размери на резбата за директен полеви обмен без модификация на тръбата, широко прилагани в криогенно оборудване, вакуумни производствени линии, устойчиви на корозия флуидни вериги с висока температура и общи пневматични и водни тръбопроводи за еднопосочно задържане на налягането и предотвратяване на обратния поток.

SOLH ZL112 многостепенен вакуумен ежектор на Вентури е напълно взаимозаменяем с еквивалентни SMC модели, оборудвани със стандартна дюза Φ1.2. Неговата енергоспестяваща многостепенна структура осигурява стабилен вакуум от -88~-92kPa, като същевременно намалява консумацията на въздух с над 40% в сравнение с едностепенните ежектори. Приемайки силно интегриран модулен дизайн, той предлага K1 двойни захранващи/освобождаващи клапани за автоматично засмукване и продухване и спестяващи разходи K2 варианти на единичен захранващ клапан. Вграденият шумозаглушител ограничава работния шум под 70dB(A); налични са два стила на изпускане: стандартен интегриран тип ауспух и P централизиран изпускателен порт за висок поток. Допълнителните аксесоари включват аналогови механични вакуумметри и цифрови вакуумни превключватели за налягане с NPN/PNP единичен/двоен канал и аналогови сигнални изходи за напрежение/ток, плюс разнообразни щепселни съединители, напрежения на намотките и копчета за ръчно регулиране. Без вътрешни движещи се части за непрекъсната работа без поддръжка, той може да се монтира директно върху крайните изпълнителни елементи на робота, за да се съкрати времето за реакция на вакуума, широко прилаган за работа с множество вендузи на 3C стъклени панели, ламарина, опаковъчни и печатни материали и порести детайли, изискващи стабилна вакуумна адсорбция с висок поток.

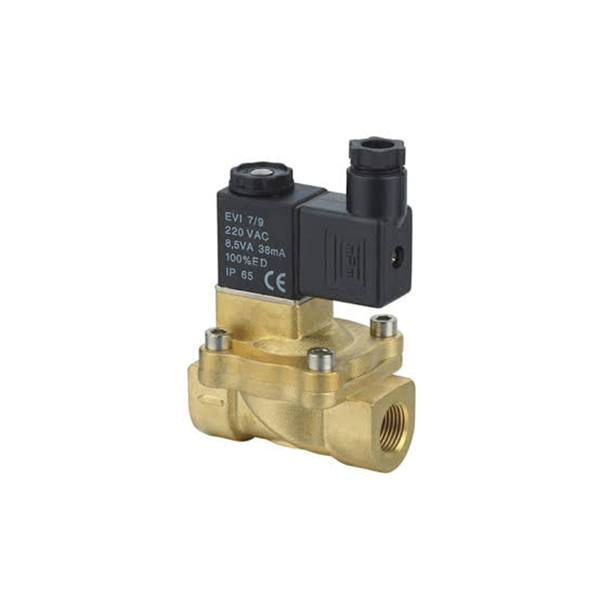

Версия 1｜Дълго копие на официалната страница на продукта (фокусирано върху SEO, ~290 думи за страница с подробности за независим уебсайт) SOLH 2V серия 2/2-пътни месингови флуидни електромагнитни вентили са универсални електромагнитни спирачно-изключващи клапани, проектирани за универсален контрол на сгъстен въздух, промишлена вода и смазочни масла, налични в две зрели структурни конфигурации: директно действащ 2V025 и пилотно управлявани с диафрагма 2V130 & 2V250 варианти. Конструиран със здрави ковани месингови вентилни тела, съчетани с високоефективни уплътнителни елементи, тази гама осигурява надеждна производителност на превключване, покриваща стартиране при нулево налягане и регулиране на тръбопровод с висок поток. Компактният модел с директно действие 2V025 използва директна електромагнитна задвижваща структура, която позволява нормално отваряне при 0MPa нулева разлика в налягането. Оборудван с устойчиви на износване уплътнения от флуорен каучук VITON, той издържа на слаба корозивна среда и се адаптира перфектно към тръбопроводи с ниско налягане, вакуумни контури и оборудване за пръскане и охлаждане с микропоток. Пилотно управляваните 2V130 и 2V250 разчитат на средна разлика в налягането, за да задвижат диафрагмата, като се отличават със забележителен голям капацитет на потока и ниска консумация на енергия на намотката; те изискват минимално начално налягане от 0,05MPa и използват уплътнения от NBR нитрилен каучук, идеални за конвенционални тръбопроводи за вода и сгъстен въздух. Всички версии приемат изолирани намотки от клас B със защита от проникване IP65 и бърз отговор на превключване в рамките на 0,05 секунди. Множество опции за окабеляване (DIN гнездо, летящи проводници, гнезда за светлинни индикатори) и изобилие от спецификации на резбата, вариращи от G1/8 до G1 инча, поддържат гъвкав монтаж на място. Широко разпространена във вакуумно управление, водни кръгове за охлаждане на оборудването, автоматично подаване на вода на котли, всмукване на вода от въздушен компресор и прекъсване на главния тръбопровод газ-течност, серията SOLH 2V предлага икономични, стабилни общи решения за превключване на флуиди за флуидни вериги за промишлена автоматизация с пълен спектър.

SOLH 2P серия мини 2/2-посочни директно действащи нормално затворени електромагнитни клапани приемат корпуси на клапани от инженерна пластмаса с висока якост PA66, специално проектирани за евтино автоматично превключване на малък поток на сгъстен въздух, чиста вода и смазочно масло с нисък вискозитет. Отличаващ се с истинска производителност при стартиране при нулево налягане, вентилът може да се отвори нормално при разлика в налягането от 0MPa, като ефективно нарушава зависимостта от налягането на пилотно управляваните електромагнитни клапани. Тази серия приема зряла директна електромагнитна управляваща структура. В състояние на изключено захранване вградената пружина за нулиране плътно притиска ядрото на клапана, за да поддържа напълно затворено състояние; когато се захранва, електромагнитното привличане повдига сърцевината на клапана бързо, за да проведе тръбопровода, като цялото действие на превключване завършва в рамките на 0,05 s за ултра-бърза реакция. Стандартната конфигурация използва устойчиви на износване уплътнения от флуорокаучук VITON с изключителна устойчивост на масло, вода и леки корозивни среди; Уплътнението от нитрилен каучук NBR се предлага като допълнителна замяна в зависимост от работните условия. Бобината достига степен на защита от прах и вода IP65 с изолация от клас B, способна на стабилна непрекъсната работа във влажна работна среда. С фиксиран отвор за поток φ2,5 mm и CV стойност от 0,23, две основни спецификации на резбата G1/8 и G1/4 са налични, съчетани с разнообразни опции за окабеляване, включително стандартен DIN гнездо, летящи проводници и гнезда за светлинни индикатори, заедно с универсални опции за AC/DC напрежение за посрещане на глобалните съвпадащи изисквания. Лекият компактен контур е подходящ за монтаж в компактни модули на оборудването. Той се използва широко в контрола на въздушния източник на вакуум генератор, превключване на подаването на въздух с малък цилиндър, водни контури за микроохлаждане на оборудване, автоматично пръскане, автоматичен дренаж на въздушен компресор и малки системи за овлажняване, служейки като рентабилна миниатюрна алтернатива за управление на течности на месинговите клапани от серия 2V.

3/2-пътните пневматични електромагнитни насочващи клапани от серията SOLH 3V са проектирани както с директно действащи, така и с пилотно управлявани структури, специално направени за задвижване на еднодействащи цилиндри с възвратна пружина и превключване на вакуумни пневматични вериги. Предлага се в нормално затворени (NC) и нормално отворени (NO) конфигурации, тази серия приема корпуси на вентили с висока якост и леки алуминиеви сплави с компактно оформление, бърза реакция и степен на прахо- и водоустойчива защита IP65, действащи като стандартен основен контролен компонент за малки и средни пневматични системи за автоматизация. Оформлението на порта следва универсалните индустриални стандарти: P за главен вход за въздух, A за изпълнение на работен порт, свързващ цилиндри или вакуумни смукатели, R за изпускателен порт, съчетан със заглушители за намаляване на работния шум. Вариантите с директно действие 3V1 и 3V2 поддържат надеждно стартиране при нулево налягане в рамките на 0~0,8 MPa с реакция на превключване под 0,05s, идеално подходящи за газопроводи с ниско налягане и сценарии за управление на вакуум с отрицателно налягане. Серията 3V100/3V200/3V300 с пилотно управление се отличава с по-голям капацитет на потока и по-ниска консумация на енергия на бобината, изискваща минимално входно налягане от 0,15 MPa за стабилно превключване, за да задоволи конвенционалните пневматични контури с голям поток. Оборудван с бутон за ръчно управление в стил на напръстник за удобно отстраняване на грешки на място по време на монтаж и поддръжка, цялата серия поддържа работа без масло със стабилно уплътняване. Множество спецификации на резби, включително M5, G1/8, G1/4 и G3/8, са по избор, съчетани с основни глобални AC и DC напрежения и два режима на окабеляване на DIN гнездо и летящи проводници. Той може директно да замени традиционните 3A въздушни пилотни клапани и 3L ръчни изтеглящи клапани без структурни модификации, широко разпространени в механизми за затягане на детайла, превключване на вакуумна адсорбция, пневматична блокировъчна защита и инхибиращо управление на малки задвижващи механизми.

Серията пилотно управлявани пневматични насочващи клапани SOLH 4V са масови промишлени пневматични компоненти, покриващи 5/2-пътни двупозиционни и 5/3-пътни трипозиционни конфигурации, специално оптимизирани за задвижване на възвратно-постъпателно движение, позициониране в средата на хода и задържане на налягането на двойнодействащи пневматични цилиндри. Възприемайки сърцевина на макара с висока прецизност и вградена пилотна задействаща структура, тази серия се характеризира с ниско съпротивление на триене, чувствително превключване и ниска консумация на енергия на бобина, широко разпространени в автоматизирани поточни линии, опаковъчни машини, позициониращи приспособления и общи пневматични трансмисионни системи. Оформлението с пет порта отговаря на универсалните индустриални стандарти: P служи като основен вход за подаване на въздух; A и B са два отвора за изпълнение, свързани към предната и задната камери на двойнодействащи цилиндри за управление на удължаване и прибиране; R и S са изпускателни отвори, конфигурирани със заглушители за намаляване на шума при работа. 5/2-пътният тип включва варианти за електрическо управление с една намотка и електрическо управление с двойна намотка. Вентилите с едно електрическо управление разчитат на нулиране на пружината, за да се върнат автоматично при спиране на захранването, идеално за конвенционални възвратно-постъпателни действия и приложения за безопасно нулиране. Вентилите с двойно електрическо управление притежават памет за позициониране без пружини, като заключват стабилно текущото положение на цилиндъра след изключване на захранването за дългосрочно позициониране и задържане на налягането. 5/3-посочната трипозиционна версия осигурява три опционални неутрални режима: затворен център (Тип C) заключва всички портове за заключване на цилиндричното окачване и защита срещу изпускане; изпускателен център (Тип E) свързва A/B портове с изпускателни канали за освобождаване на налягането и свободно плаване по време на ръчно пускане в експлоатация; център на налягането (Тип P) подава сгъстен въздух към двата работни порта за двупосочно балансирано затягане. Наличните спецификации варират от 4V110 до 4V410 с размери на резбата M5, G1/8, G1/4, G3/8 и G1/2. Оборудван с IP65 прахоустойчиви и водоустойчиви намотки, поддържащи основни AC и DC напрежения, цялата серия поддържа работа без масло и се предлага с бутон за ръчно управление за удобно тестване и поддръжка на място. Това е универсалният стандартен насочващ вентил за масова индустриална пневматична автоматизация.
