Марка: SOLH от Richge Technology | KQ2T Tee & Cross пневматични фитинги с едно докосване
 |
 |
 |
 |
 |
 |
 |
 |
Серията KQ2T принадлежи към пълното KQ2 семейство пневматични фитинги с едно докосване на SOLH, включващи безинструментен бърз plug-and-play дизайн за 3-пътно и 4-пътно разклоняване на въздушния тръбопровод. Тази продуктова линия обхваща Т-тип тройник и кръстосан тип четирипосочни фитинги, включително версии с еднакъв диаметър, редуциращи, външна резба (имперска/метрична) за посрещане на различни изисквания за отклонение на пневматични вериги и свързване на тръбопроводи.
Класификация на подмодел:

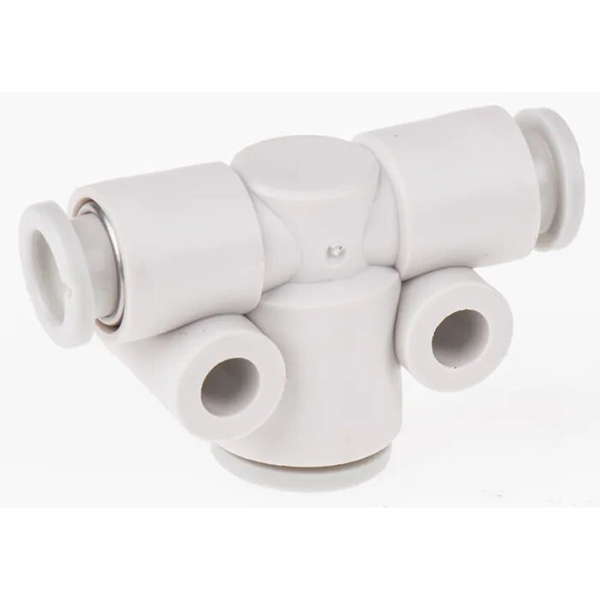

KQ2T: T-тип 3-портов тройник (с равен диаметър / редуциращ / тип външна резба)
KQ2TW: Кръстосан 4-посочен монтаж (еднакъв диаметър за всички портове)
KQ2TX: Кръстосан 4-посочен монтаж (първа редуцираща спецификация)
KQ2TY: Напречен 4-посочен монтаж (втора редуцираща спецификация)
Основен материал и производителност: Корпус от PBT пластмаса с висока якост, задържащи щипки от неръждаема стомана, уплътнителни пръстени от нитрилен каучук NBR. Напълно съвместим с PU и PA найлонови пневматични тръби, подходящи както за пневматични вериги с вакуумно отрицателно налягане, така и за сгъстен въздух с положително налягане, широко използвани в автоматизирано оборудване и роботизирани системи за разпределение на въздуха.

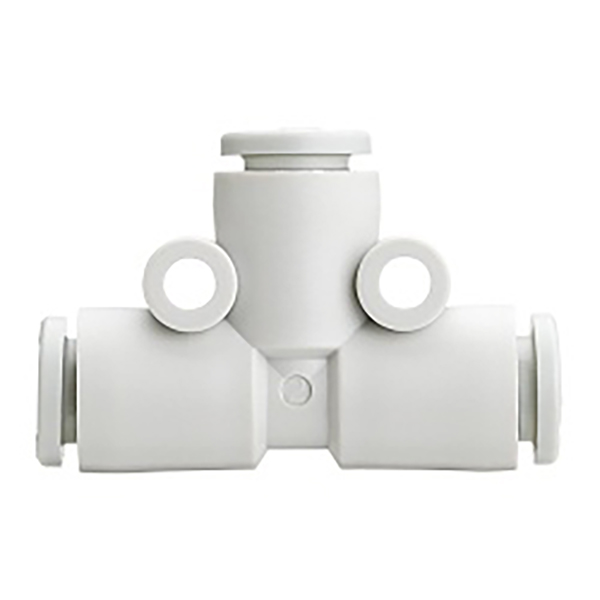

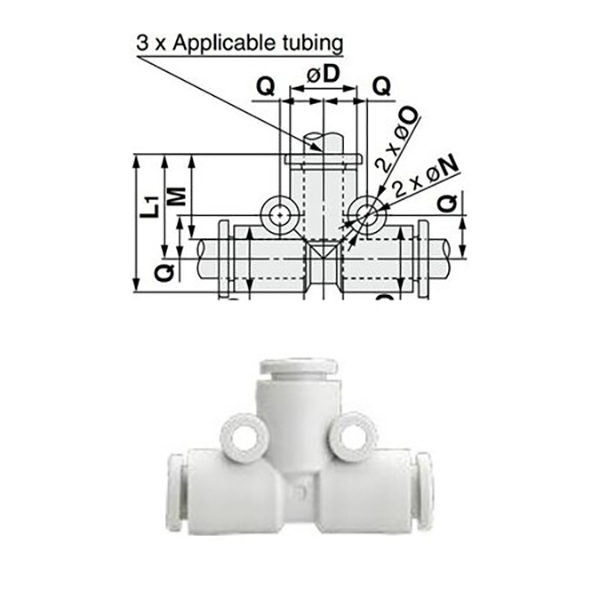

2.1 Тройник с еднакъв диаметър (KQ2T□□-00, 3-пътен без резба със същия размер)
Три порта приемат идентичен диаметър на тръбата, дизайн без резба, предназначени за еднакво отклоняване на въздуха на пневматични тръбопроводи с еднакви спецификации.
|
Модел |
Външен диаметър на тръбата ΦD (mm) |
|
KQ2T02-00 |
2 |
|
KQ2T23-00 |
3.2 |
|
KQ2T04-00 |
4 |
|
KQ2T06-00 |
6 |
|
KQ2T08-00 |
8 |
|
KQ2T10-00 |
10 |
|
KQ2T12-00 |
12 |
|
KQ2T16-00 |
16 |
2.2 Редукционен тройник (KQ2T①-②, преобразуване на тръбопровод с двоен размер)
И двата странични порта приемат диаметър ①, средният горен порт приема диаметър ②, използван за преобразуване на тръбопровода и разпределение на потока на пневматични тръби с различен калибър.
|
Модел |
Страничен порт ΦD ① (mm) |
Среден порт ΦD ② (mm) |
|
KQ2T23-04 |
3.2 |
4 |
|
KQ2T04-06 |
4 |
6 |
|
KQ2T06-08 |
6 |
8 |
|
KQ2T08-10 |
8 |
10 |
|
KQ2T10-12 |
10 |
12 |
|
KQ2T12-16 |
12 |
16 |

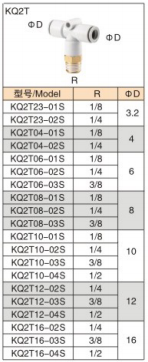

2.3 Imperial R конусен тройник с външна резба
Двата странични порта за вкарване на тръба, среден порт с външна резба с имперски R конус за резбова връзка с пневматични клапани, цилиндри и други компоненти.
|
Модел |
R спецификация на резбата |
Външен диаметър на тръбата ΦD (mm) |
|
KQ2T23-01S |
R1/8 |
3.2 |
|
KQ2T23-02S |
R1/4 |
3.2 |
|
KQ2T04-01S |
R1/8 |
4 |
|
KQ2T04-02S |
R1/4 |
4 |
|
KQ2T06-01S |
R1/8 |
6 |
|
KQ2T06-02S |
R1/4 |
6 |
|
KQ2T06-03S |
R3/8 |
6 |
|
KQ2T08-01S |
R1/8 |
8 |
|
KQ2T08-02S |
R1/4 |
8 |
|
KQ2T08-03S |
R3/8 |
8 |
|
KQ2T10-01S |
R1/8 |
10 |
|
KQ2T10-02S |
R1/4 |
10 |
|
KQ2T10-03S |
R3/8 |
10 |
|
KQ2T10-04S |
R1/2 |
10 |
|
KQ2T12-02S |
R1/4 |
12 |
|
KQ2T12-03S |
R3/8 |
12 |
|
KQ2T12-04S |
R1/2 |
12 |
|
KQ2T16-02S |
R1/4 |
16 |
|
KQ2T16-03S |
R3/8 |
16 |
|
KQ2T16-04S |
R1/2 |
16 |

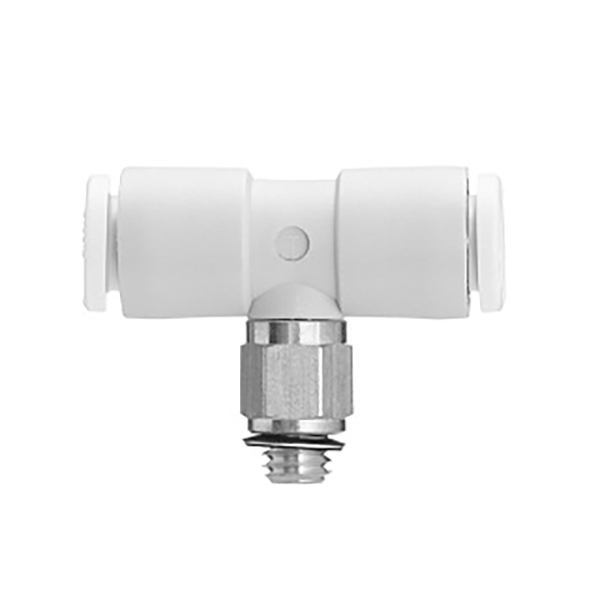

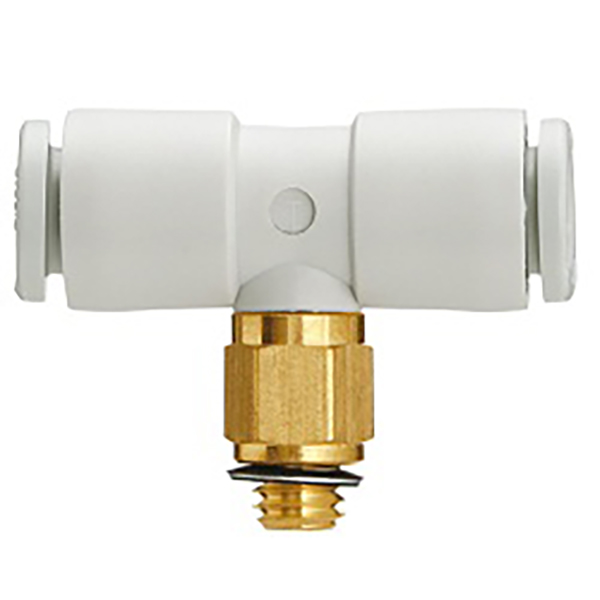

2.4 Мъжки тройник с метрична фина резба
Двата странични порта за вкарване на тръба, среден порт с фина метрична външна резба, подходящ за миниатюрни пневматични компоненти и тръбопроводи за прецизно оборудване за автоматизация.
|
Модел |
Метрична резба Спец |
Външен диаметър на тръбата ΦD (mm) |
|
KQ2T02-M3G |
M3×0,5 |
2 |
|
KQ2T02-M5 |
M5×0,8 |
2 |
|
KQ2T23-M3G |
M3×0,5 |
3.2 |
|
KQ2T23-M5 |
M5×0,8 |
3.2 |
|
KQ2T04-M3G |
M3×0,5 |
4 |
|
KQ2T04-M5 |
M5×0,8 |
4 |
|
KQ2T04-M6 |
M6×1,0 |
4 |
|
KQ2T06-M5 |
M5×0,8 |
6 |
|
KQ2T06-M6 |
M6×1,0 |
6 |

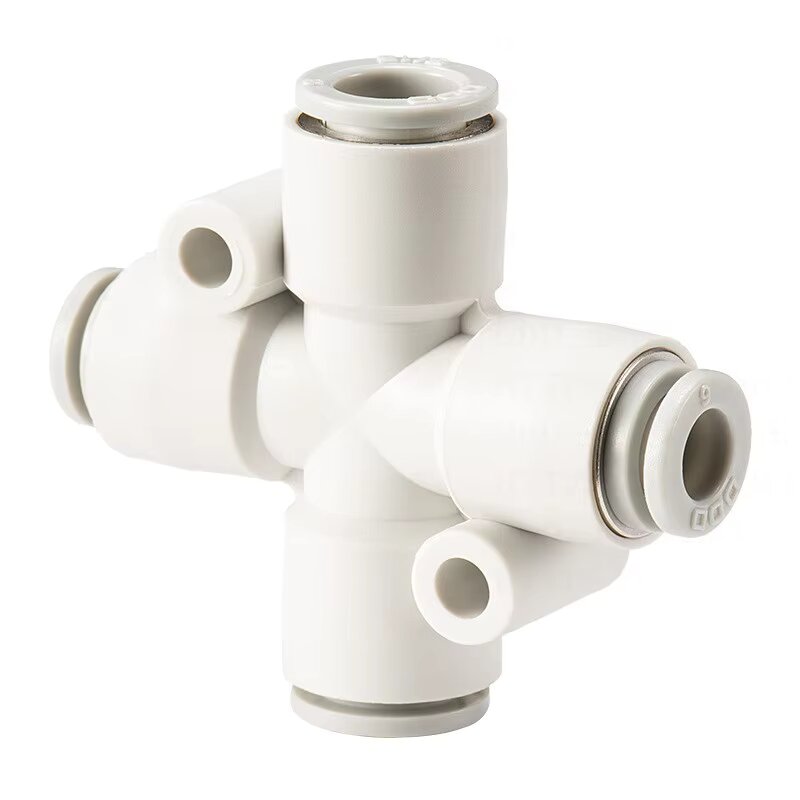

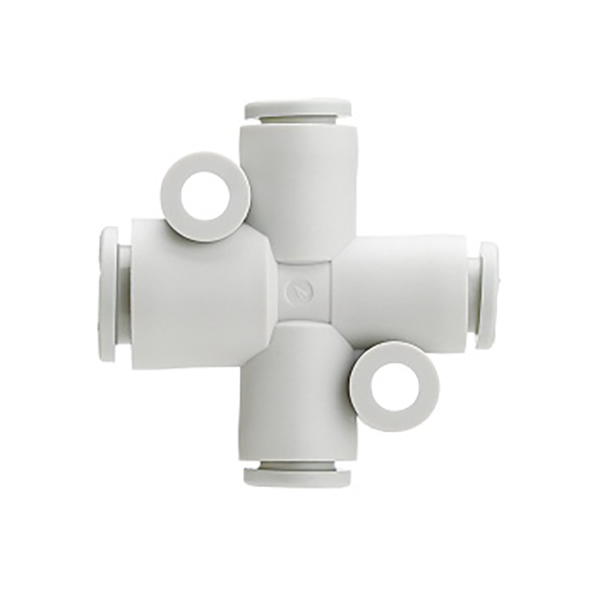

3.1 KQ2TW Кръстосан монтаж с еднакъв диаметър (4 порта с еднакъв размер)
|
Модел |
Външен диаметър на тръбата ΦD (mm) |
|
KQ2TW04-00 |
4 |
|
KQ2TW06-00 |
6 |
|
KQ2TW08-00 |
8 |
|
KQ2TW10-00 |
10 |
|
KQ2TW12-00 |
12 |

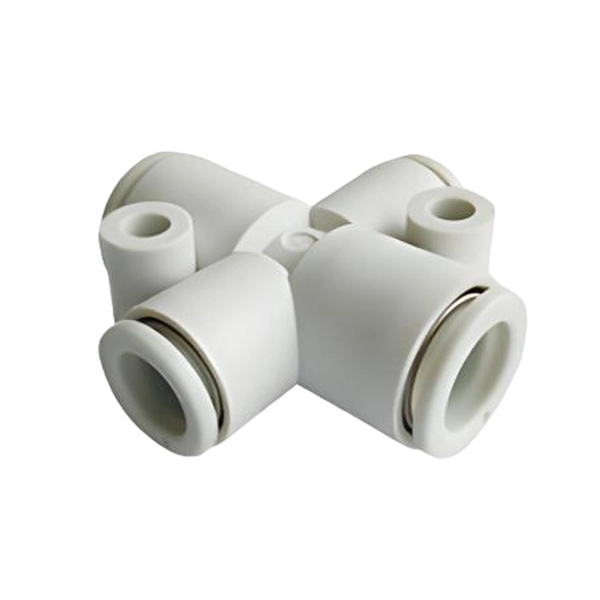

3.2 KQ2TX Редуциращ напречен фитинг (Тип 1)
|
Модел |
Порт ΦD ① (mm) |
Порт ΦD ② (mm) |
|
KQ2TX06-08 |
6 |
8 |
|
KQ2TX08-10 |
8 |
10 |
|
KQ2TX10-12 |
10 |
12 |
3.3 KQ2TY Редуциращ напречен фитинг (Тип 2)
|
Модел |
Порт ΦD ① (mm) |
Порт ΦD ② (mm) |
|
KQ2TY06-08 |
6 |
8 |
|
KQ2TY08-10 |
8 |
10 |
|
KQ2TY10-12 |
10 |
12 |
|
Артикул |
Параметър |
|
Съвместими тръби |
PU тръба, PA найлонова пневматична тръба |
|
Диапазон на работното налягане |
-100kPa (вакуум) ~ 1.0MPa (положително налягане) |
|
Работна температура |
0℃ ~ 60℃ |
|
Метод на свързване |
Натискане с едно докосване; Натиснете освобождаващия пръстен, за да отделите тръбата |
|
Основен материал |
PBT тяло, неръждаема стомана, гумено уплътнение NBR |
• Разклоняване на източник на въздух и отклонение на тръбопроводи за автоматизирано производствено оборудване
• Разпределение на пневматична верига за роботизирани ръце и системи с вакуумни вендузи
• Многопосочно разпределение на въздуха за цилиндрични пневматични контури за управление
• Компактна тръбна връзка и преобразуване на диаметъра за прецизни пневматични системи
• Тениска с еднакъв диаметър: Изберете KQ2Txx-00 за 3-пътни тръбопроводи с напълно постоянни диаметри на тръбите
• Редуциращ тройник: Изберете KQ2T①-② за тръбопроводи с еднакъв страничен диаметър и различен среден диаметър
• Тройник с резба: Изберете KQ2Txx-01S (британска) / M серия (метрична) за резбова връзка с клапани и цилиндри
• 4-посочно кръстосано разпределение: Изберете серия KQ2TW/TX/TY за сценарии, изискващи четирипосочно разклоняване на тръбопровода
