KQ2Z Series Branch Универсален мъжки лакът

SOLH KQ2Z многопортови фитинги за колектор, еквивалентен на SMC KQ2Z пневматичен сплитер. Четири подтипа: 1-в-2, подреждащ се KQ2ZF, 1-в-4 KQ2ZD и 1-в-6 KQ2ZT. Корпус от PBT с никелирана месингова резба, съвместим с PU/PA тръби за вакуум и вериги с положително налягане. Richge Technology предлага стабилни запаси и надеждно производство за автоматизирано разпределение на въздуха.

Изпратете запитване

Описание на продукта

Фитинги за многопортов колектор от серия KQ2Z | SMC KQ2Z еквивалентни пневматични сплитери

Марка: SOLH от Richge Technology | KQ2Z Мултиизходни пневматични колекторни фитинги с едно докосване

1. Преглед на продукта

Серията KQ2Z принадлежи към семейството пневматични фитинги с едно докосване SOLH KQ2. Това е многоразклонен колекторен фитинг с външна резба, включващ един вход за въздух и множество едновременни изходи на тръбата. Дизайн с натискане за свързване за поставяне и премахване на тръби без инструменти, използван за централизирано разпределение на въздуха в пневматични системи. Налични четири подмодела:

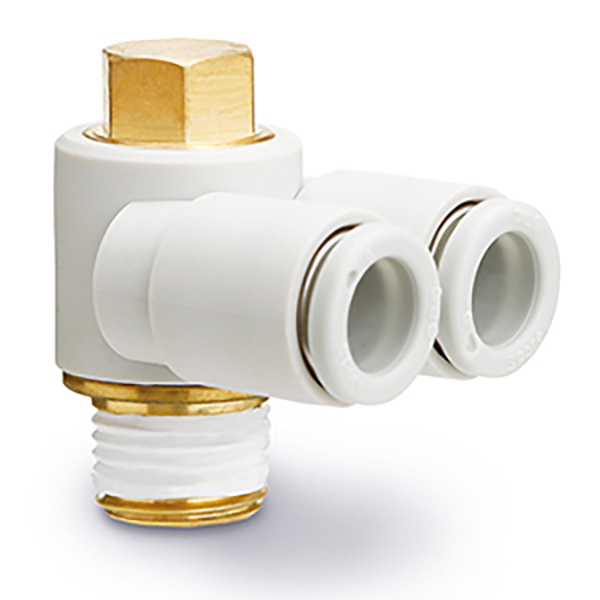

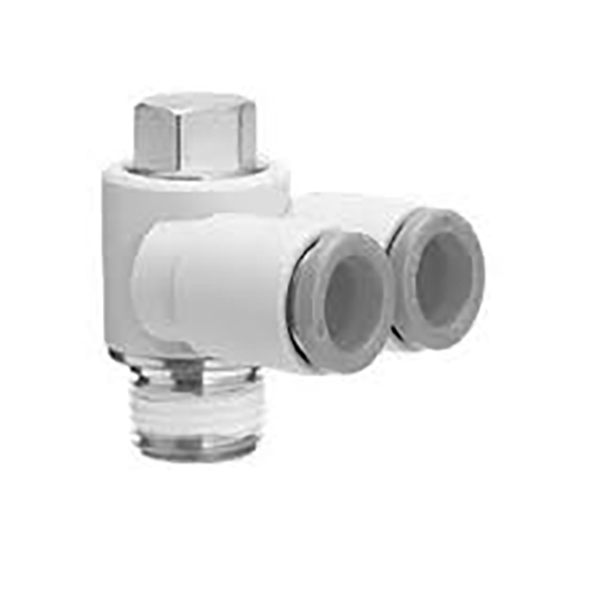

KQ2Z: 1-в 2-изход двоен порт, външен шестостен монтаж

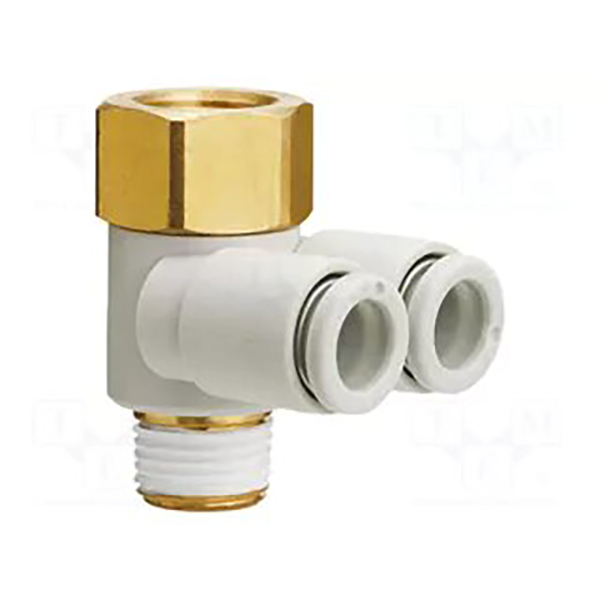

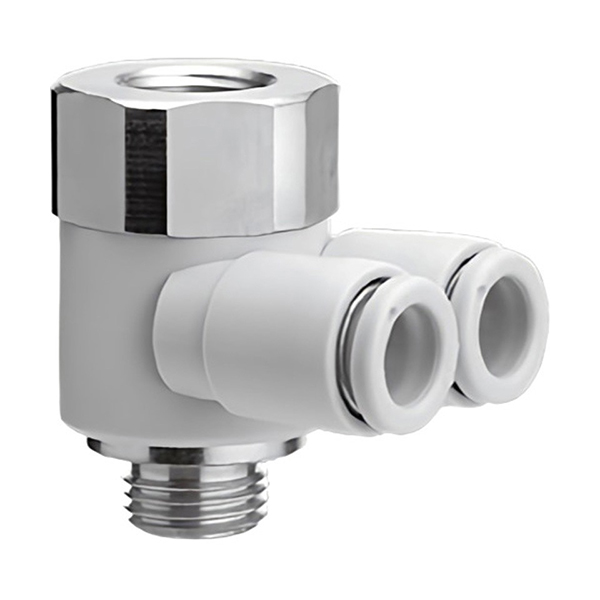

KQ2ZF: 1-вход 2-изход колектор с възможност за подреждане, горна Rc вътрешна резба за каскадно свързване на допълнителни колектори

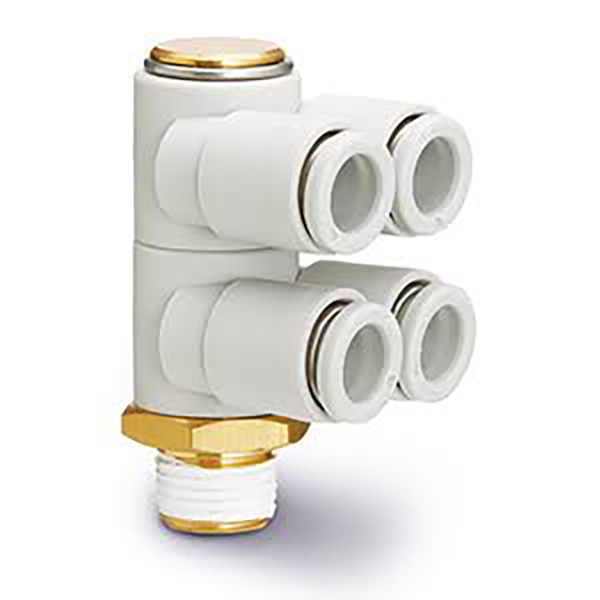

KQ2ZD: 1-in 4-out четирипътен разклонителен колектор

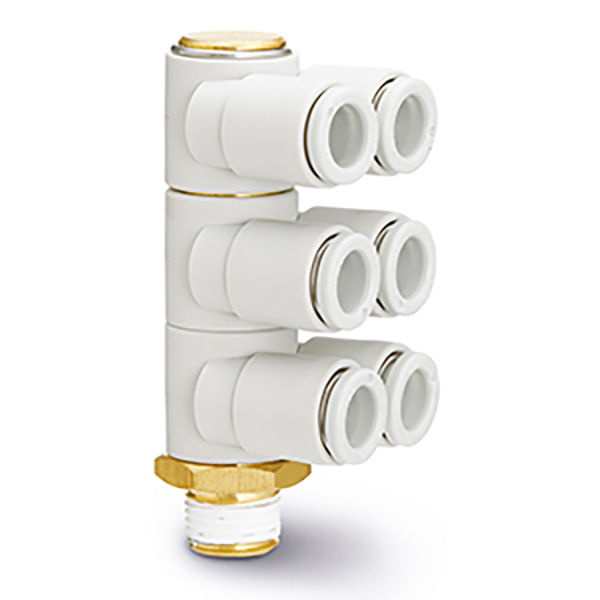

KQ2ZT: 1-в 6-изходен шестпосочен разклонителен колектор

Основни предимства: Компактен дизайн на колектора за спестяване на място за монтаж. PBT корпус с никелирана месингова резба. Съвместим с PU / PA пневматични тръби, работи както за положително налягане, така и за вакуумни вериги. Директен заместител за оригинални SMC KQ2Z фитинги.

2. Обяснение на кода на модела

Формат: KQ2Z □□ - □□S

KQ2Z: Сериен код за многопортов разклонителен колектор
□□: Външен диаметър на тръбата ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

суфикс:

01S02S/03S/04S: Външна конусна резба Imperial R (1/8",1/4",3/8",1/2")
M5: Метрична външна резба M5×0,8

KQ2ZF: Версия за подреждане, долна R външна резба + горна Rc вътрешна резба. Няколко KQ2ZF могат да бъдат свързани от край до край, за да се разшири количеството на изхода.

3. Пълен списък с модели

3.1 KQ2Z (1 вход 2 изход, външен шестостен монтаж)

Модел	Външна резба R	Тръба ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (1-in 2-out Stackable Type, R + Rc Thread)

Модел	R/Rc резба	Тръба ΦD
KQ2ZF04-M5	M5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

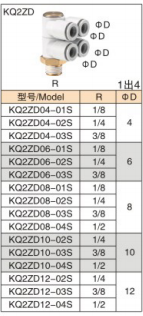

3.3 KQ2ZD (1-in 4-out)

Модел	Външна резба R	Тръба ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

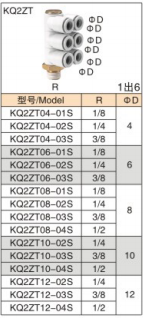

3.4 KQ2ZT (1-in 6-out)

Модел	Външна резба R	Тръба ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Материални и технически спецификации

Артикул	Параметър
Материал на тялото	PBT инженерна пластмаса, висока якост и устойчивост на удар
Компонент на нишка	Никелиран месинг, устойчив на ръжда и корозия
Уплътнителен пръстен	NBR нитрилен каучук
Съвместими тръби	PU тръба, PA найлонова пневматична тръба
Работно налягане	0~1.0MPa, приложимо за вакуумно отрицателно налягане
Работна температура	-20℃ ~ +60℃
Метод на свързване	Фитинг с пуш-ин; натиснете освобождаващ пръстен за поставяне/отстраняване на тръби

5. Сценарии за прилагане

• Машини за автоматизация, роботизирани масиви от всмукателни чаши: многопътно разпределение с един източник на въздух, замяна на традиционните колекторни блокове и спестяване на инсталационния отпечатък

• Синхронизирано подаване на въздух за множество цилиндри, централизиран тръбопровод около компактни клапанни острови

• KQ2ZF може да се подрежда последователно, за да се увеличи количеството на изхода при поискване, гъвкав монтаж на колектора

• Заместване на вноса, дроп-ин заместител за колекторни фитинги от серия SMC KQ2Z

6. Бележки за инсталиране

• Изрежете края на тръбата вертикално плосък, вкарайте тръбата докрай в дъното на фитинга за надеждно запечатване.

• Увийте малко количество PTFE лента върху външната резба, приложете умерен момент на затягане, за да избегнете напукване на пластмасовото тяло.

• Отстраняване на тръбата: натиснете белия освобождаващ пръстен и издърпайте тръбата навън едновременно.

• За каскадно приложение KQ2ZF, гарантирайте уплътняване на резбата. Не превишавайте номиналното налягане след многоетапно подреждане.
