SOLH KQ2V серия пневматични пъхнати L разклонителни фитинги, напълно взаимозаменяеми с SMC KQ2V. Произведен от Richge Technology, този пневматичен L конектор с едно докосване включва 5 подмодела за разпределение на въздуха 1 в 1, 1 към 2 и 1 към 3. Приема PBT корпус и никелирана месингова резба, той пасва на PU/PA тръби за вакуумна вендуза и вериги за автоматизирани приспособления. Стабилни запаси и силен производствен капацитет, ползващи се с доверие от глобалните клиенти на автоматизацията.
SOLH KQ2V серия пневматични пъхнати L разклонителни фитинги | SMC KQ2V еквивалент
Марка: SOLH от Richge Technology | KQ2V семейство пневматични L конектори с едно докосване
1. Преглед на продукта
Серията SOLH KQ2V са пневматични фитинги тип L с външна резба с множество разклонителни варианти. Проектиран за разпределение на източника на въздух и промяна на посоката на тръбопровода в пневматични вериги. Напълно взаимозаменяеми със серията SMC KQ2V. Конструиран с корпус от бяла инженерна пластмаса и никелирана месингова резба. Бърз монтаж без лепило. Съвместим с PU и PA пневматични тръби. Широко разпространен в машини за автоматизация, вакуумни системи за вземане и поставяне и цилиндрични тръбопроводи.
Пет подмодела за различни изисквания за оформление: KQ2V: Стандартен L тип единичен изход, външен шестостен монтаж, 1-вход 1-изход KQ2VS: Стандартен L тип единичен изход, вътрешен шестостен монтаж на гнездо, 1-вход 1-изход KQ2VF: Каскаден L фитинг, мъжка R резба + вътрешна Rc резба, налична серийна връзка, 1-вход 1-изход KQ2VD: Вертикален разклонителен фитинг 1 към 2, един вход с външна резба, два изхода за маркуч с еднакъв диаметър KQ2VT: Вертикален разклонителен фитинг 1 към 3, един вход с външна резба, три изхода за маркуч с еднакъв диаметър
2. Обяснение на кода на модела
Пример: KQ2VD04-01S KQ2V = Базов код на серия D T / S / F = Структурен суфикс D: 1 към 2 вертикален клон T: 1 към 3 вертикален клон S: Вътрешен шестостен L коляно F: Каскадно L коляно Без наставка: Външен шестнадесетичен стандарт L коляно 04 = Външен диаметър на тръбата ΦD: 4 mm 01S = Външна резба R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8
3. Обобщена таблица на спецификациите
Моделна серия
Описание на структурата
Резба R/Rc
Тръба ΦD (mm)

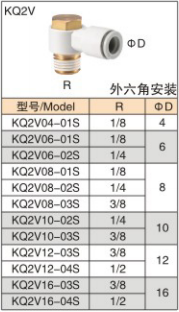

KQ2V
L коляно, външен шестостен, 1-в 1-вън
M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2
4,6,8,10,12,16

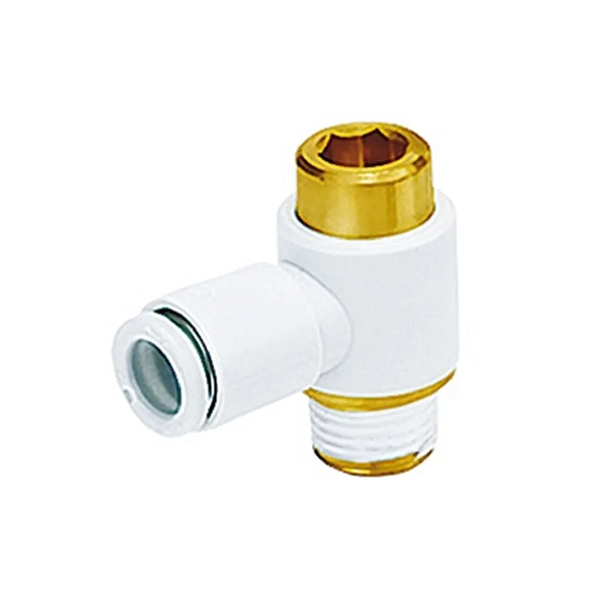

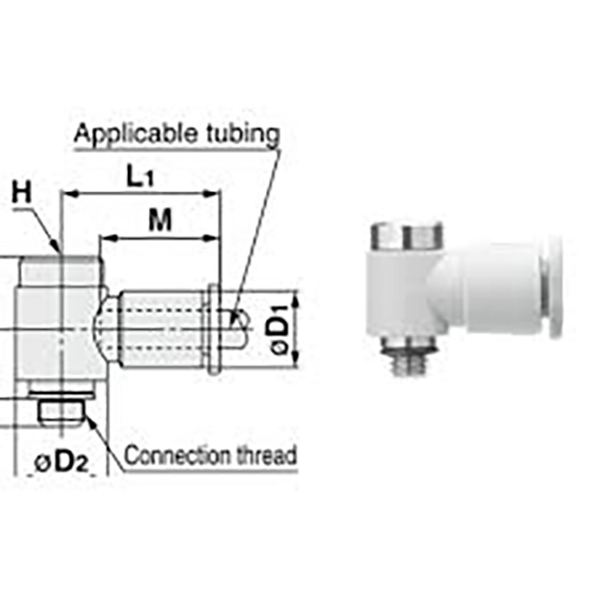

KQ2VS
L коляно, вътрешно шестостенно гнездо, 1-in 1-out
M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2
4,6,8,10,12

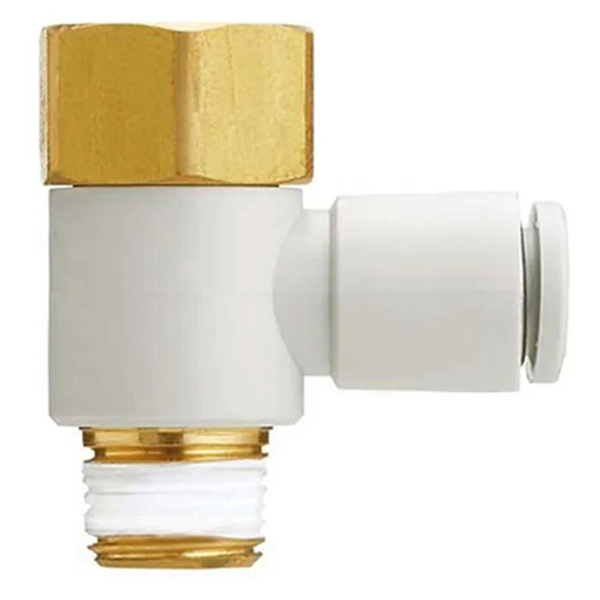

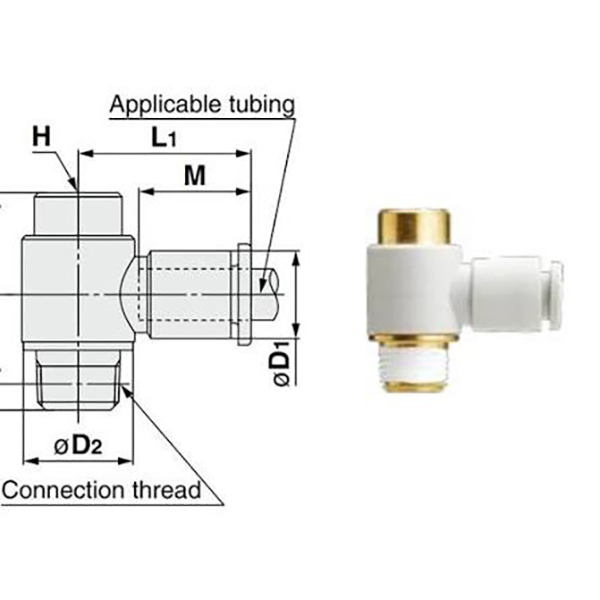

KQ2VF
Каскадно L коляно, мъжки R + женски Rc, 1-in 1-out
M5×0,8 / R1/8 / R1/4 / R3/8 / R1/2
4,6,8,10,12

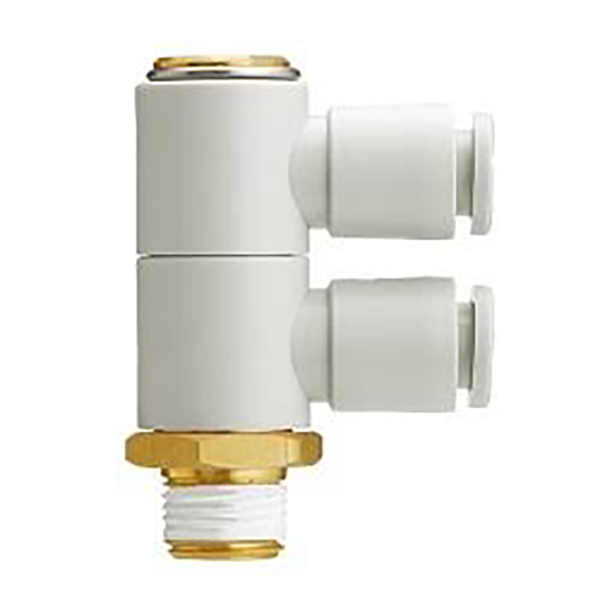

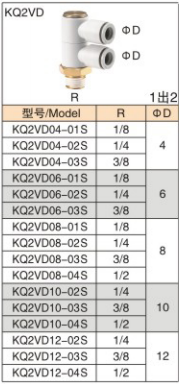

KQ2VD
Вертикално разклонение 1 към 2, 1 вход с външна резба, изходи с две тръби
R1/8 / R1/4 / R3/8 / R1/2
4,6,8,10,12

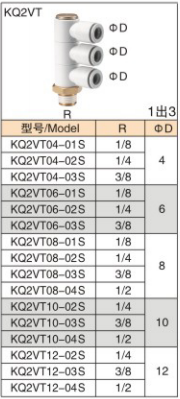

KQ2VT
Вертикално разклонение 1 към 3, 1 вход с външна резба, изходи с тройна тръба
R1/8 / R1/4 / R3/8 / R1/2
4,6,8,10,12
4. Материални и експлоатационни условия
Артикул
Параметър
Материал на тялото
PBT инженерна пластмаса
Нишка
Месинг с никелово покритие за защита от корозия
Задържаща пружина
Неръждаема стомана
Печат
NBR гумен уплътнителен пръстен
Съвместими тръби
PU тръба, PA найлонова тръба
Работно налягане
0 ~ 1,0 MPa
Работна температура
0 ~ 60 ℃
Приложима среда
Въздух под налягане. НЕ е за вода или силно корозивни течности
5. Характеристики на подмодела
•KQ2V (външен шестостен L коляно): Стандартно L коляно с външен край с шестостенна резба за затягане с гаечен ключ. Най-широко използваният основен тип, поддържа макс. Φ16 големи тръби.
•KQ2VS (вътрешен шестоъгълен L коляно): Вътрешен шестограм на венковане на резбовия отвор. Проектиран за ограничено тясно пространство за монтаж. Вариантът с малка резба M5 пасва на миниатюрни цилиндри.

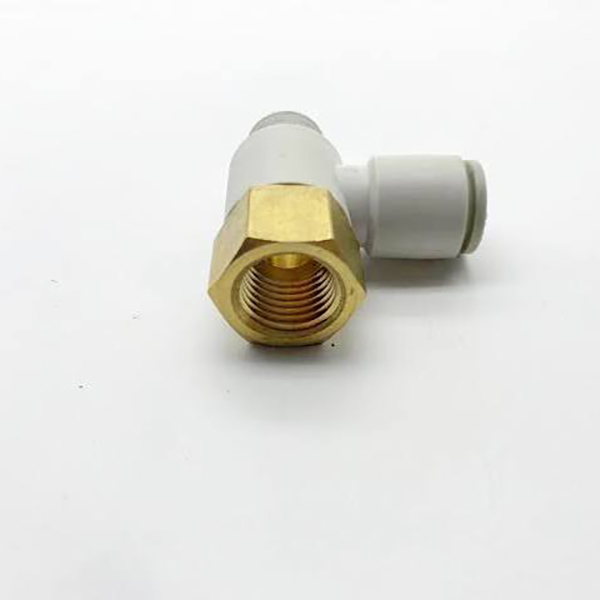

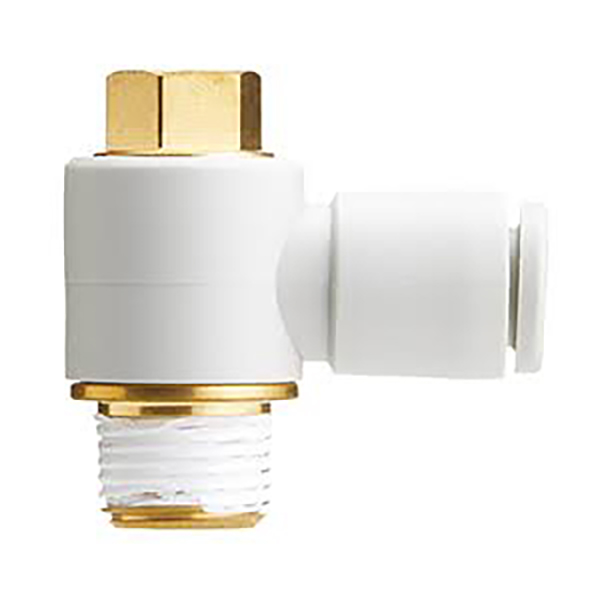

•KQ2VF (Каскадно L коляно): Снабден с мъжка R резба и вътрешна Rc резба. Множество фитинги могат да бъдат свързани последователно за многопътно разклоняване, намалява изискването за колекторни блокове.
•KQ2VD (Вертикален клон 1 към 2): Вход за въздух с една резба, вертикално разделен на два равни тръбни изхода. Компактно разпределение на въздуха 1 в 2 навън, намалява общия брой монтажи.

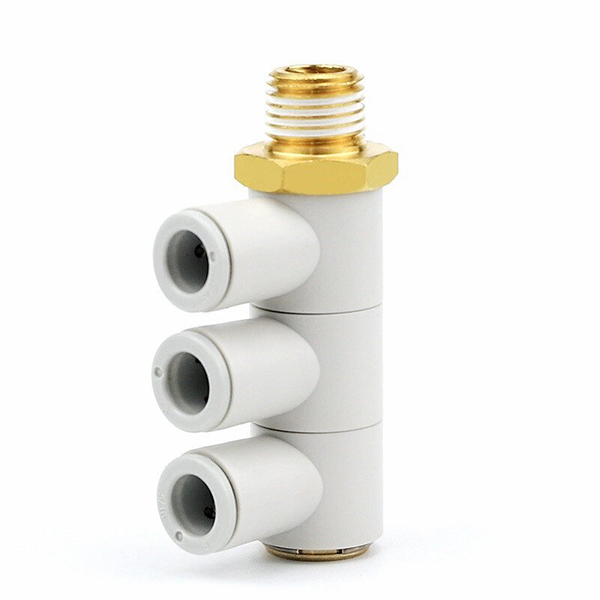

•KQ2VT (Вертикален клон 1 към 3): Вход за въздух с една резба, вертикално разделен на три равни тръбни изхода. Мини въздушен колектор, обикновено използван за разпределение на въздуха с множество всмукателни чаши в автоматизацията.
6. Инструкции за инсталиране
• Изрежете края на тръбата перпендикулярно и плоско. Поставете тръбата направо във фитинга, докато чуете „щракване“, за да потвърдите заключване.
• Премахване на тръбата: Натиснете бялата освобождаваща яка на фитинга и издърпайте тръбата навън едновременно.
• Увийте PTFE лента върху конци. Затегнете само шестоъгълната част; никога не прилагайте въртящ момент върху пластмасовото тяло, за да предотвратите напукване.
• За серия KQ2VF в серийна връзка, осигурете правилно уплътняване на резбата, за да избегнете изтичане на въздух.
7. Сценарии за прилагане
•Машини за автоматизация
•Роботизирани системи с вакуумна вендуза
•Разпределение на източника на въздух за пневматични цилиндри
•Пневматични вериги на производствени линии
•Машини за опаковане и въздушни вериги на приспособления за изпитване
