KQ2U / KQ2UD серия Y-тип многопортови фитинги за включване

SOLH KQ2U / KQ2UD серия Y-тип многопортови фитинги за включване | Конектор за пневматичен колектор

Марка: SOLH от Richge Technology | SMC KQ2U / KQ2UD Еквивалентен Y Монтаж с множество изходи с едно докосване

1. Общ преглед на продукта

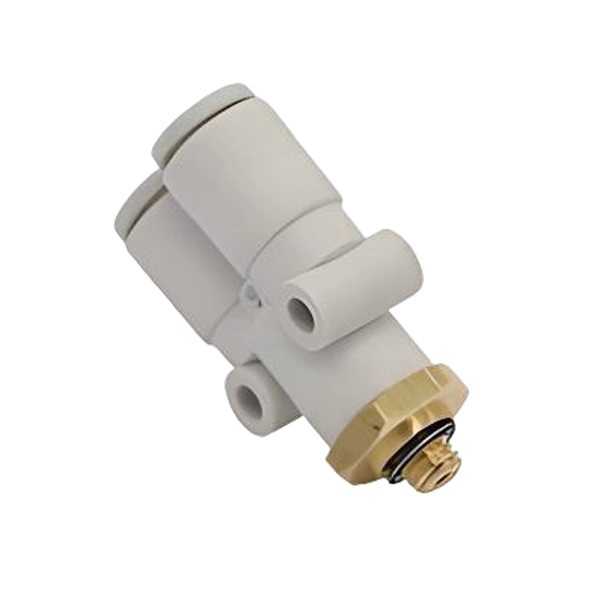

     KQ2U е Y-тип сплитер с 1 вход и 2 изхода; KQ2UD е Y-тип колектор с 1 вход и 4 изхода. И двете принадлежат към серията пневматични монтажи с едно докосване SOLH KQ2. Конструиран с корпус от PBT и външна резба от никелиран месинг. Директно включване и пускане за PU въздушни тръби, PTFE лента не е необходима. Проектиран за разделяне на въздушна верига 1 към 2 / 1 към 4, напълно взаимозаменяем с SMC KQ2U / KQ2UD. Широко разпространено в оборудването за автоматизация, вакуумните вендузи и пневматичното разпределение на въздуха.

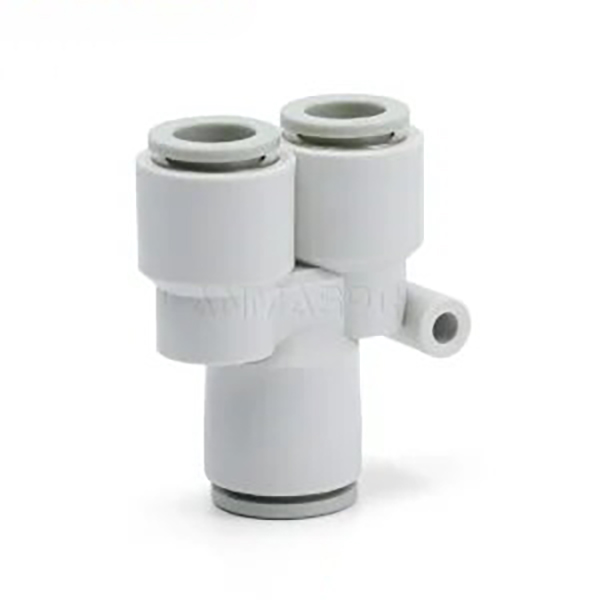

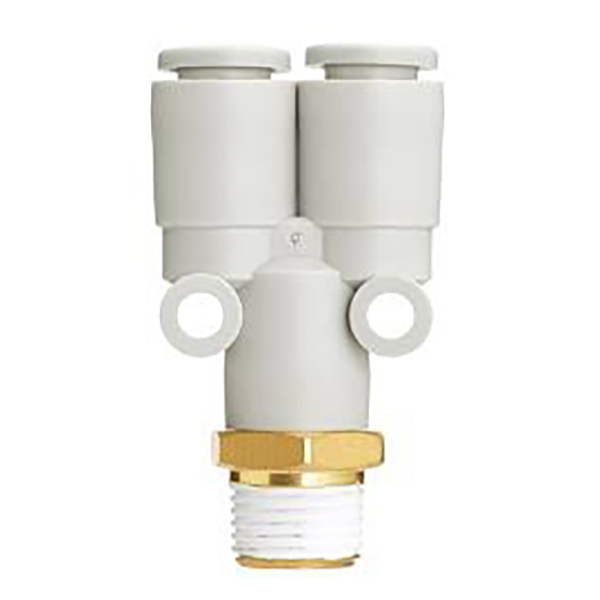

     KQ2U: 1 вход, 2 изхода (Y-образна форма 1 към 2 разделени)

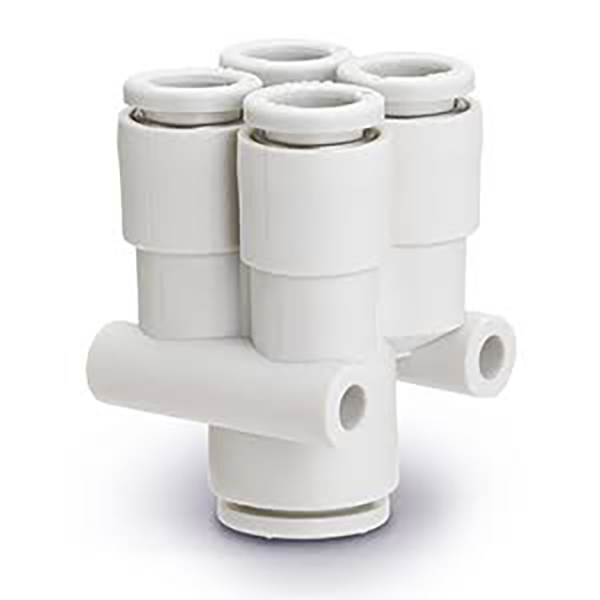

     KQ2UD: 1 вход, 4 изхода (Y-образна форма 1 към 4 разделени)

2. Правила за именуване на модели

2.1 KQ2U (1-in 2-out Y сплитер)

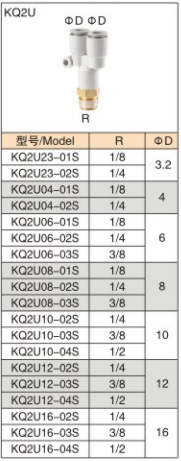

  1. Версия с външна резба KQ2Uxx-xxS Пример: KQ2U06-02S
     KQ2U: Y-тип 1-in 2-out фитинг
     06: OD на тръбата на изходните отвори Φ6 mm
     02S: Външна конусна резба R1/4 (S = R конусна външна резба)
     Код на резбата: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

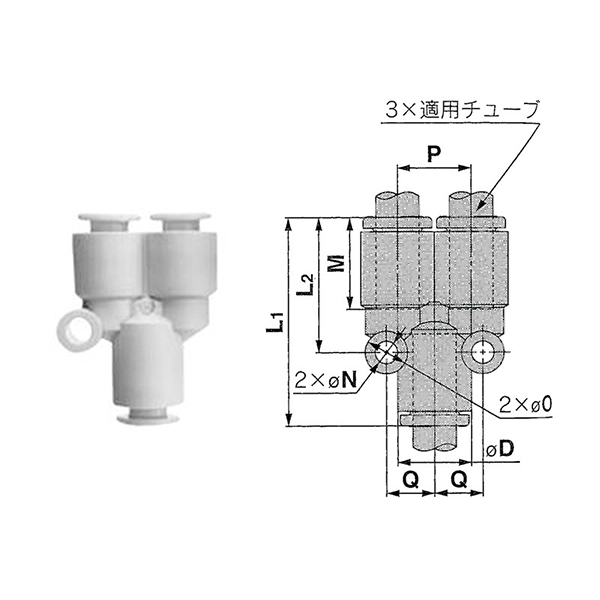

  2. Версия на права тръба с равен диаметър KQ2Uxx-00 Пример: KQ2U08-00
     Входът и двата изхода споделят идентичен OD на тръбата, всички Φ8 mm

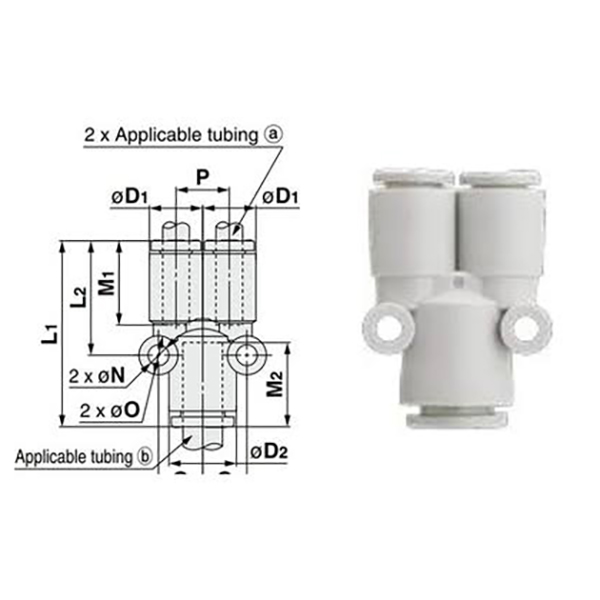

  3. Версия с права редукция KQ2Uxx-yy Пример: KQ2U04-06
     Два изхода Φ4; главен вход Φ6, различен диаметър редуциращ сплит

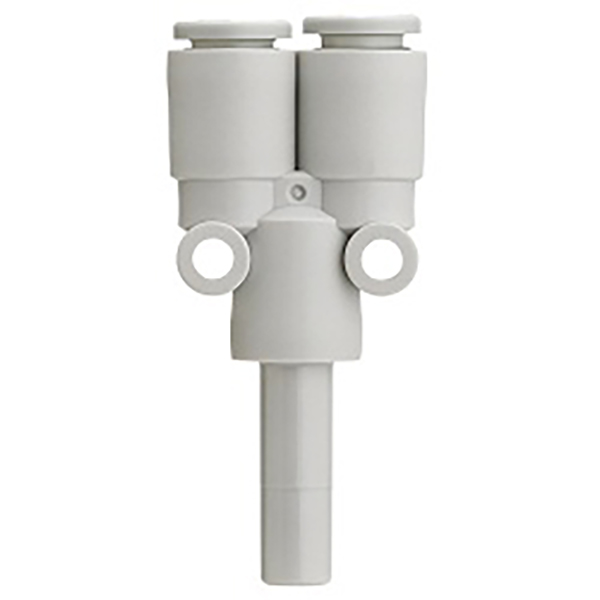

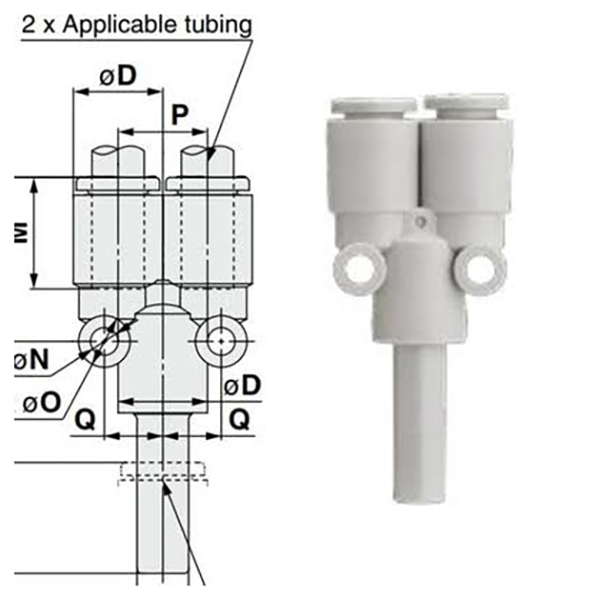

 4. Версия на щепсел KQ2Uxx-99
     Пластмасова твърда щепселна опашка в долната част, вмъква се в женски входен порт за разделяне 1-в 2-изход

2.2 KQ2UD (1-in 4-out Y колектор)

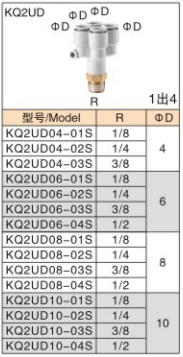

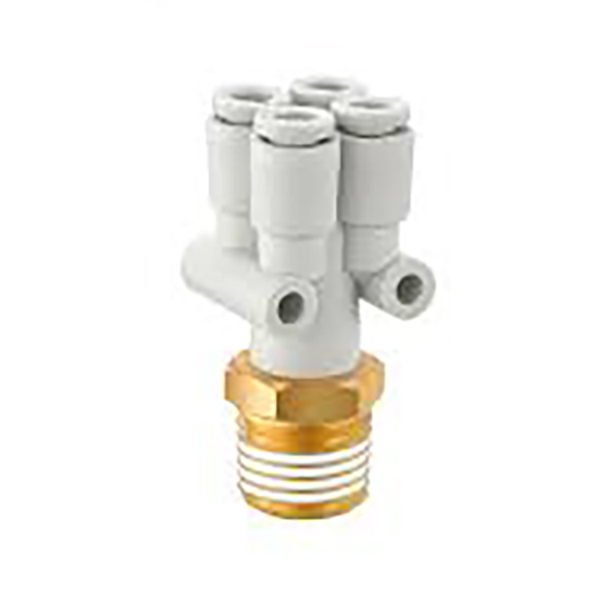

  1. Версия с външна резба KQ2UDxx-xxS Пример: KQ2UD08-03S
     Вход с външна резба R38, четири изхода за тръби Φ8

  2. Версия на редуцираща тръба KQ2UDxx-yy Пример: KQ2UD04-06
     Четири изхода Φ4, основен вход Φ6, многопортово редуциращо разпределение

3. Обобщена таблица на спецификациите

3.1 KQ2U (1-in 2-out Y сплитер)

3.2 KQ2UD (1-in 4-out Y колектор)

4. Общи технически спецификации

5. Характеристики на продукта

     • Бързо вкарване: Поставена е тръба за незабавно запечатване. Натиснете бялата освобождаваща яка, за да премахнете тръбата, което значително подобрява ефективността на сглобяването.

     • Многопътно разпределение на въздуха: KQ2U за разделяне 1 към 2, KQ2UD за разделяне 1 към 4. Централизирано разпределение на източника на въздух за опростяване на маршрута на въздуха.

     • Налична опция за намаляване: Варианти с равен и редуциращ диаметър за свързване на тръби с различни размери.

     • Надеждно уплътняване на резбата: Никелирана месингова външна резба с висока устойчивост на корозия и механична якост.

     • Компактен размер: Малък отпечатък за ограничено пространство за монтаж, широко използван в манипулатори, приспособления и модули с вендузи.

6. Типични приложения

     • Разделяне на масива от вакуумни чаши (няколко вендузи споделят един източник на вакуум)

     • Многоцилиндрово захранване с въздух за автоматизирани тела

     • Пневматични вериги за опаковъчни машини, 3C оборудване и машини за леене под налягане

     • Разделяне на въздушна линия за пневматична проверка и тестови приспособления

7. Бележки за инсталиране

     • Нарежете тръбите перпендикулярно без неравности; неравностите могат да надраскат уплътнителния пръстен и да причинят изтичане на въздух.

     • Натиснете тръбата до дъното и се уверете, че освобождаващата яка заключва здраво тръбата.

     • Не е за вода, масло или силно корозивни течности. Само за обслужване със сгъстен въздух и вакуум.

     • Избягвайте многократно огъване в основата на ставата, за да предотвратите пластично напукване.
