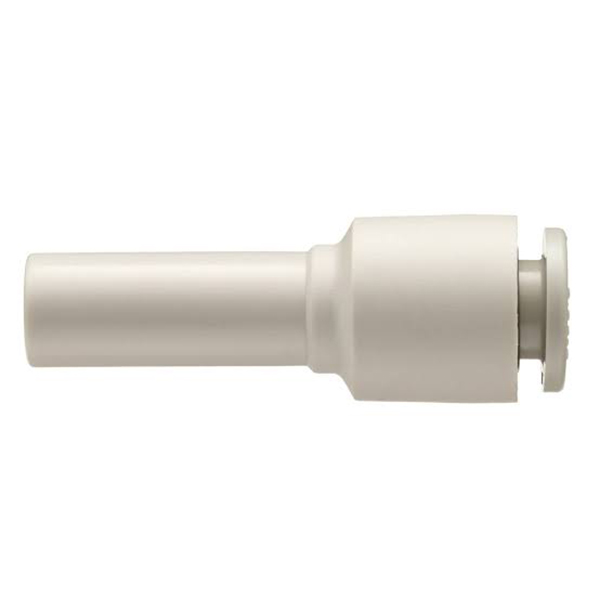

KQ2R Пластмасова женска крайна капачка

Редуктор от серия SOLH KQ2R Прав фитинг за вкарване | Тръбен съединител с различен диаметър

Марка: SOLH от Richge Technology | SMC KQ2R еквивалентен редуциращ прав пневматичен монтаж с едно докосване

1. Общ преглед на продукта

     KQ2R е редуциращ прав фитинг за вкарване в серията KQ2, известен също като тръбен съединител с различен диаметър. Той е специално проектиран за вградено свързване на две въздушни тръби с различни външни диаметри, един от най-често използваните редуциращи аксесоари в пневматичните системи.

2. Обяснение на модела и структурата

  Примерен модел: KQ2R06-08
     KQ2: SMC 2-ро поколение серия за монтаж с едно докосване
     R: Редуктор, редуцираща права структура
     06: Външен диаметър на тръбата на порт ① (mm, Φ6 mm)
     08: Външен диаметър на тръбата на порт ② (mm, Φ8 mm)

  Структурни характеристики

     • И двата края приемат стандартни KQ2 портове с едно докосване; единият край за тръба с малък OD, а другият за тръба с голям OD с прав вътрешен канал на потока, осъществяващ вградена връзка за тръби с различен диаметър.

     • Плавен заострен преход в канала, по-нисък спад на налягането в сравнение с разделен монтаж (прав монтаж + отделен редуктор). Идеален за чувствителни на поток и спад на налягането пневматични вериги.

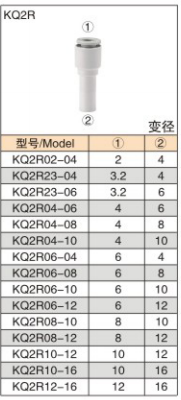

3. Пълна таблица със спецификации

4. Общи технически спецификации (в съответствие с пълната серия KQ2)

5. Насоки за избор и работа

   Правило за избор: Изберете KQ2R за вградено свързване на две различни OD тръби, не са необходими допълнителни комбинирани фитинги.

     • Краят на тръбата трябва да бъде срязан плосък и без грапавини. Поставете тръбата докрай, докато чуете „щракване“, за да избегнете изтичане на въздух.

     • За отстраняване: натиснете освобождаващата яка на порта и издърпайте тръбата навън; не дърпайте с груба сила.

     • Спадът на налягането се увеличава с по-голяма разлика в диаметъра. Предпочитайте модели с малка разлика в диаметъра при условия на голям поток.

6. Типични сценарии за приложение

     • Преход на диаметъра на тръбата: Преобразувайте основната тръба Φ8 в тръба Φ6 чрез KQ2R06-08, за да паснете на цилиндри с различни размери без допълнителни адаптери.

     • Преоборудване на машината: Свържете тръба Φ6 на старо оборудване с тръба Φ8 на нова машина за съвместимост, не е необходима пълна подмяна на тръбата.

     • Свързване на вакуумна верига: Двойка вакуумни линии с различни диаметри. Дизайнът с ниски течове поддържа стабилно ниво на вакуум.
