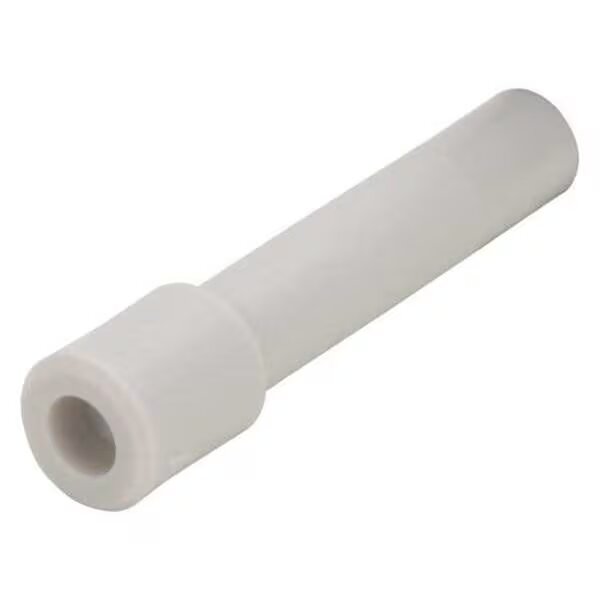

KQ2P Пластмасова женска крайна капачка

KQ2P пуш-ин щепсел е специална тръбна запушалка за SOLH KQ2 пневматични фитинги с едно докосване, взаимозаменяема с SMC KQ2P. Поставя се директно в отворите на тръбата на фитинга за временно или постоянно уплътняване и изпитване под налягане. Изработен от PBT+PP тяло и NBR маслоустойчиво уплътнение, той работи в рамките на -5 ℃ ~ +60 ℃ във вакуумни системи и системи със сгъстен въздух. За разлика от външната защитна капачка KQ2C, KQ2P уплътнява вътрешния въздушен проход. Многократно използваем и компактен, широко разпространен за блокиране на празни портове в автоматизирани пневматични вериги.

Изпратете запитване

Описание на продукта

SOLH KQ2P Series Push-In Plug | KQ2 Пневматична запушалка за тръби

Марка: SOLH от Richge Technology | SMC KQ2P съвместим тръбен щепсел Push-In за KQ2 фитинги с едно докосване

1. Общ преглед на продукта

KQ2P е специален щепсел за пуш-ин за фитинги с едно докосване от серията SOLH KQ2. Той директно се вмъква във входа на тръбата на KQ2 фитинги за временно или постоянно запечатване на тръбни портове, затваряне на неактивни фитинги и изпитване под налягане. Без инструменти и plug-and-play.

2. Правило за именуване на код на модел

Формат: KQ2P-XX
KQ2P: Сериен код, щепсел за тръбна тръба
XX: Съответстващ външен диаметър на тръбата (mm)
Често срещани модели:
KQ2P-04 → Φ4 тръба
KQ2P-06 → Φ6 тръба (най-широко използвана)
KQ2P-08 → Φ8 тръба
KQ2P-10 → Φ10 тръба
KQ2P-12 → Φ12 тръба
KQ2P-23 → Φ3.2 тънка тръба

Кодов сегмент	Описание
KQ2P	Сериен код: Тръбна тапа за пуш-ин за KQ2 фитинги
04/06/08/10/12/23	Съответстващ външен диаметър на тръбата ΦD (mm)

3. Основни технически спецификации

Елемент	Параметър
Съвместими фитинги	Пълна серия SMC KQ2 (L / T / Y / прави и други)
Работно налягане	-100kPa (вакуум) ~ 1.0MPa
Разрушително налягане	3,0 MPa при 23 ℃ околна среда
Работна температура	-5℃ ~ +60℃; 0 ~ 40 ℃ за водна среда
Материал	Тяло: PBT+PP; Уплътнение: NBR маслоустойчива гума
Цвят	Стандартен KQ2 бял
Характеристики	Уплътнение на вложката, компактен отпечатък, за многократна употреба

4. Критична разлика: KQ2P срещу KQ2C

Модел	Тип	Функция и принцип
KQ2P	Запушалка/запушалка за тръба	Вмъкнат вътре във фитинга, заема пространството на отвора на тръбата. Използва се за уплътняване на вътрешен въздушен канал, първична уплътнителна тапа (общ избор).
KQ2C	Капачка / защитно покритие	Покрива външното тяло на фитинга, предпазва външната стена на фитинга и уплътнителния пръстен. Основно за защита от прах, не за вътрешно въздушно уплътнение.

5. Бележки за инсталиране и използване

• Уверете се, че отворът на тръбата е плосък и без грапавини, натиснете щепсела докрай за уплътняване; не е необходима PTFE лента.

• Отстраняване на щепсела: хванете корена на щепсела и го издърпайте директно. Не е необходима освобождаваща яка.

• Вакуумно ограничение: добро уплътняване при общи работни условия. Не е подходящ за дългосрочно задържане под висок вакуум, може да възникне незначително изтичане.

• Максимално налягане ≤1MPa. Свръхналягането и ударите под налягане са забранени.

6. Ръководство за избор

• Φ4 малка тръба → KQ2P-04

• Стандартен Φ6 → KQ2P-06 (първи избор)

• Висок дебит Φ8 / Φ10 → KQ2P-08 / KQ2P-10

• Само външна защита от прах → защитна капачка KQ2C
