Марка: SOLH от Richge Technology | SMC KQ2N еквивалентен ствол прав монтаж с едно докосване
KQ2N е прав пневматичен фитинг в стил стебло. Единият край е външна резба или стебло, другият край приема PU/PA въздушна тръба. Това е директен заместител на фитингите с едно докосване от серията SMC KQ2N. Широко използван в пневматични вериги и вакуумни тръбопроводи. Монтаж без инструменти, просто натиснете освобождаващата яка, за да поставите или премахнете бързо тръбата.
Налични четири структурни типа:

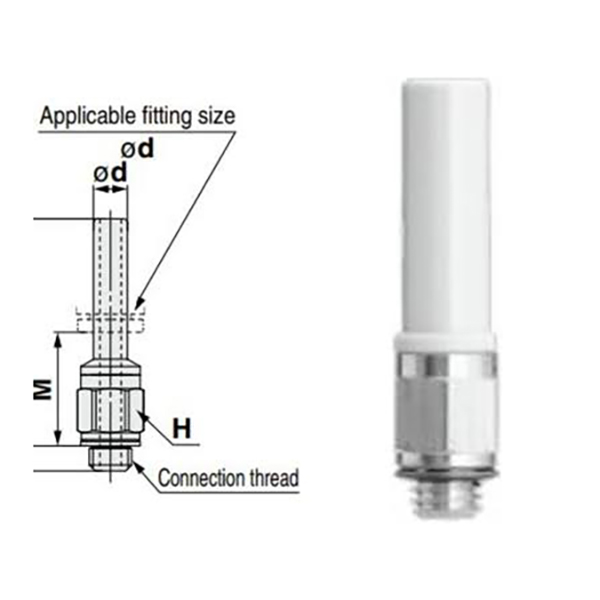

Тип стебло с външна резба (M резба: M5)

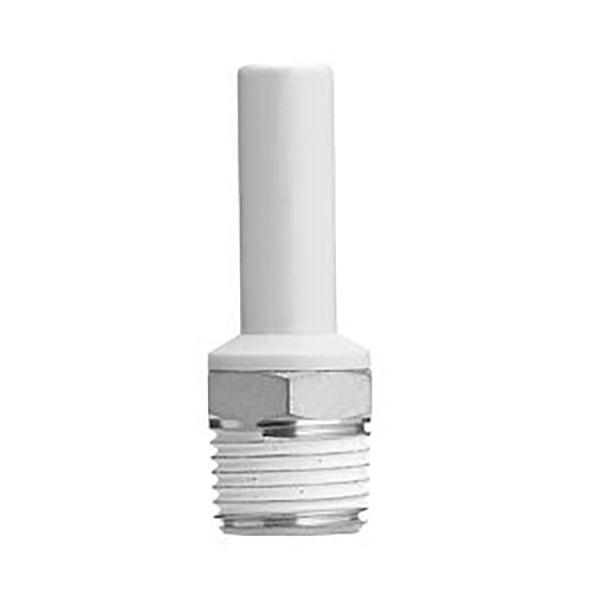

Тип стебло с външна резба (R резба с имперски конус: 1/8,1/4,3/8)

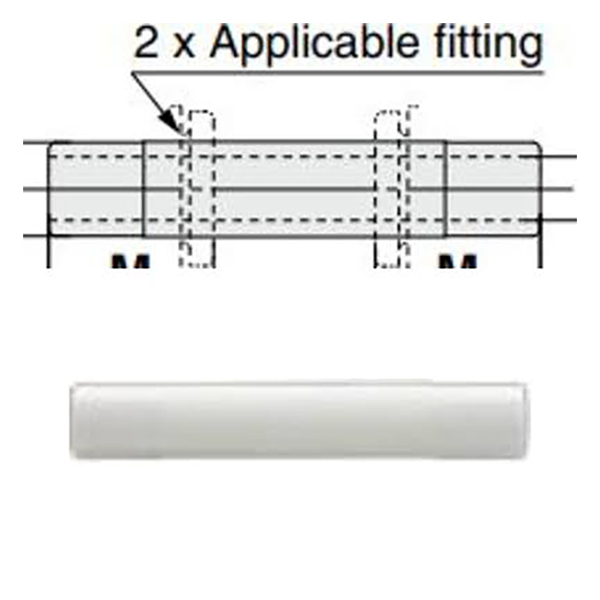

• Стъбло с еднакъв диаметър право (-99 суфикс): двата края с еднакво OD стъбло

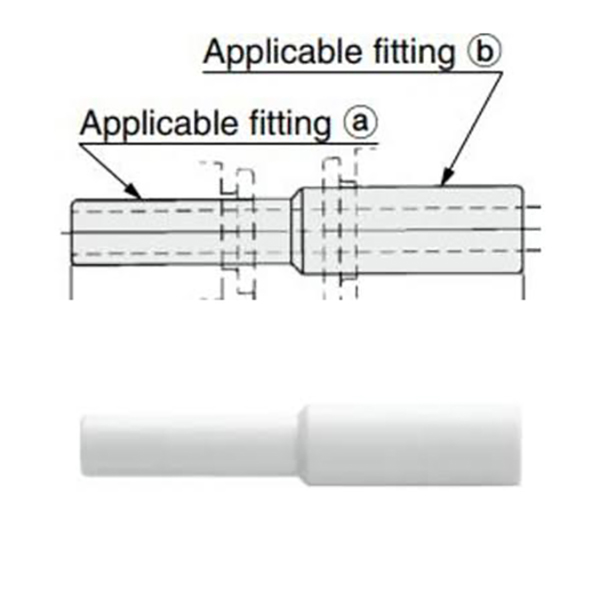

• Прав монтаж на редуциращо стебло: две стебла с различни външни диаметри за промяна на размера
Пример: KQ2N04-M5
• KQ2N: Сериен код, прав монтаж тип стебло
• 04: Външен диаметър на тръбата Φ4 mm от страната на натискане
• M5 / 01S / 02S: Спецификация на външната резба
• -99: прав монтаж на стеблото с еднакъв диаметър
• 04-06: Редуциращ фитинг на стеблото, ①Φ4 → ②Φ6
|
Кодов сегмент |
Описание |
|
KQ2N |
Сериен код: прав фитинг за натискане на стеблото |
|
04/06/08/10/12/16 |
Външен диаметър на тръбата ΦD (mm) |
|
M5 |
Метрична външна резба M5×0,8 |
|
01S/02S/03S |
Imperial R конусна резба: R1/8, R1/4, R3/8 |
|
-99 |
Стебло с еднакъв диаметър, прав монтаж, двата края с еднакъв OD |
|
Двойни цифри, напр.04-06 |
Редуциращ фитинг на стеблото: ① входен OD, ② изходен OD |
|
Елемент |
Параметър |
|
Приложими тръби |
PU полиуретанова тръба, PA найлонова тръба |
|
Работно налягане |
0~1.0MPa, съвместим с вакуумна верига за отрицателно налягане |
|
Работна температура |
0℃ ~ +60℃ |
|
Материал на тялото |
Пластмасов корпус; Резбова част от никелиран месинг, устойчива на корозия |
|
Уплътняваща производителност |
Отлично уплътнение на резбата |
|
Метод на свързване |
Push-in; яка за освобождаване на пресата за отделяне на тръбата |
4.1 Метрична M версия с външна резба
|
Модел |
Нишка |
Тръба ΦD |
|
KQ2N04-M5 |
M5×0,8 |
Φ4 |
|
KQ2N06-M5 |
M5×0,8 |
Φ6 |
4.2 Imperial R конусна версия с външна резба
|
Модел |
Нишка R |
Тръба ΦD |
|
KQ2N04-01S |
R1/8 |
Φ4 |
|
KQ2N06-01S |
R1/8 |
Φ6 |
|
KQ2N06-02S |
R1/4 |
Φ6 |
|
KQ2N08-02S |
R1/4 |
Φ8 |
|
KQ2N08-03S |
R3/8 |
Φ8 |
|
KQ2N10-03S |
R3/8 |
Φ10 |
4.3 Право стебло с равен диаметър (серия -99)
|
Модел |
ΦD |
|
KQ2N04-99 |
Φ4 |
|
KQ2N06-99 |
Φ6 |
|
KQ2N08-99 |
Φ8 |
|
KQ2N10-99 |
Φ10 |
|
KQ2N12-99 |
Φ12 |
|
KQ2N16-99 |
Φ16 |

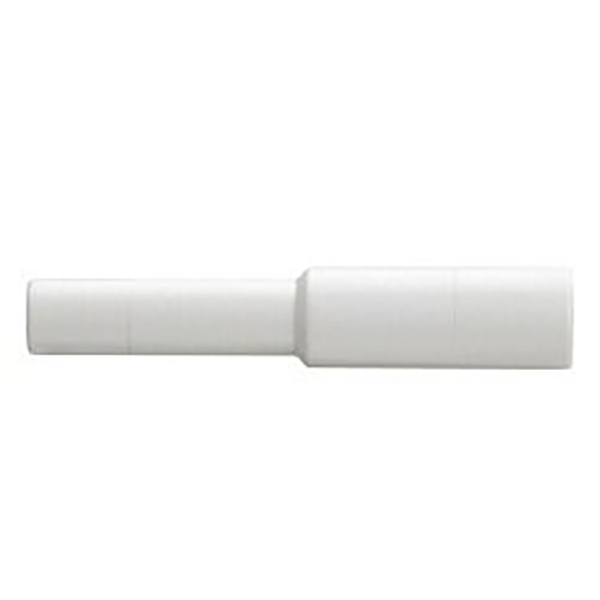

4.4 Намаляване на стеблото Прав монтаж
|
Модел |
① Външен диаметър на стеблото |
② Външен диаметър на стеблото |
|
KQ2N04-06 |
Φ4 |
Φ6 |
|
KQ2N06-08 |
Φ6 |
Φ8 |
|
KQ2N08-10 |
Φ8 |
Φ10 |
|
KQ2N10-12 |
Φ10 |
Φ12 |
|
KQ2N12-16 |
Φ12 |
Φ16 |
Пластмасов корпус с никелирана месингова резба за устойчивост на корозия и надеждно уплътнение на резбата
• Съвместим с PU полиуретанова въздушна тръба и PA найлонова тръба
Номинално работно налягане 0~1.0MPa, подходящо за вериги с вакуумно отрицателно налягане
• Работен температурен диапазон: 0℃ ~ +60℃
• Лесно сглобяване: дръжте края на тръбата гладък и поставете директно; натиснете предната освобождаваща яка, за да издърпате тръбата за разглобяване
Машини за автоматизация, роботизирани ръце, системи за вакуумна адсорбция, пневматични приспособления, тръбопроводи за въздушни компресори. Директен заместител на внесени фитинги от серия SMC KQ2N.
