KQ2D серия разклонителни тройници Пъхнати фитинги

SOLH KQ2D серия Y-тип разклонителен тройник Пъхнати фитинги | SMC KQ2D еквивалентен пневматичен сплитер 1 към 2

Марка: SOLH от Richge Technology | KQ2D Y-тип пневматични тройници с едно докосване

1. Преглед на продукта

     Серията KQ2D е Y-тип разклонителен тройник за вкарване, принадлежащ към фамилията пневматични фитинги с едно докосване SOLH KQ2. Приемайки безинструментален дизайн за свързване с натискане, той ефективно разделя един въздушен източник на две паралелни въздушни вериги за автоматизирани пневматични системи.

     Структурна класификация: Y-образна раздвоена структура 1-in 2-out, налична в три типа: тръба с равен диаметър Y тройник, имперска конусна R резба Y тройник и метрична фина M резба Y тройник.

     Материал и съвместимост: PBT корпус с висока якост, задържащи щипки от неръждаема стомана, уплътнителни пръстени от нитрилен каучук NBR. Съвместим с PU полиуретанови тръби и PA найлонови тръби, с двойно предназначение за тръбопроводи с положително налягане на сгъстен въздух и вакуумни тръбопроводи с отрицателно налягане.

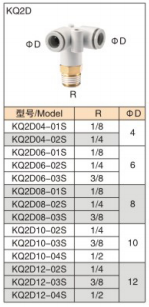

2. Пълна класификация на модела и списък със спецификации

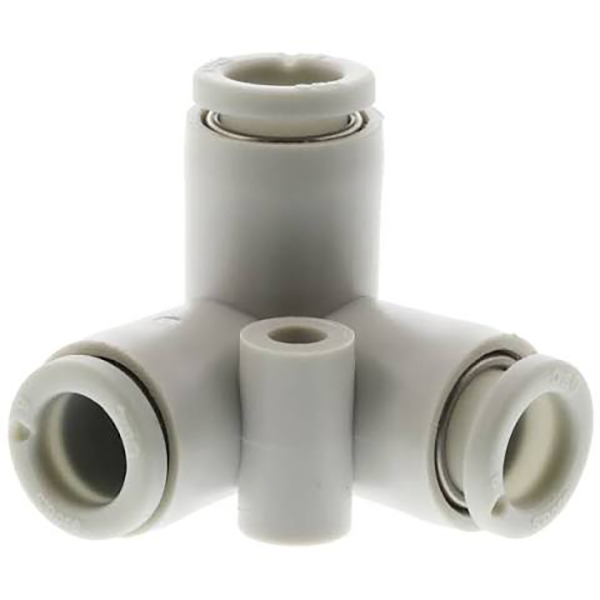

2.1 Y тройник с еднакъв диаметър (KQ2Dxx-00, 3-пътен без резба със същия размер)

И трите порта приемат идентичен диаметър на тръбата, дизайн без резба за балансирано разпределение на въздуха 1 към 2 в тръбопроводни системи с еднакви спецификации.

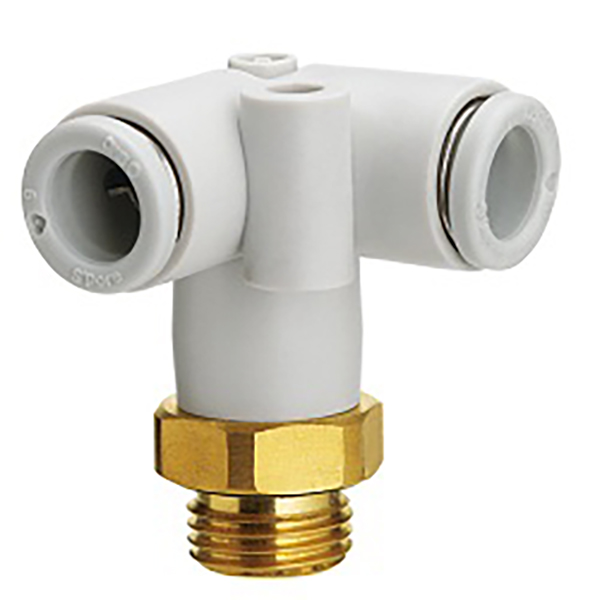

2.2 Имперска конусна външна резба R Y Тройник (вход за долна резба, изходи с двойна тръба)

Долна имперска R конусна външна резба за вход на източник на въздух, горни два успоредни порта за натискане за тръбна връзка, подходящи за монтаж с резба и фиксирано разклонение на източник на въздух.

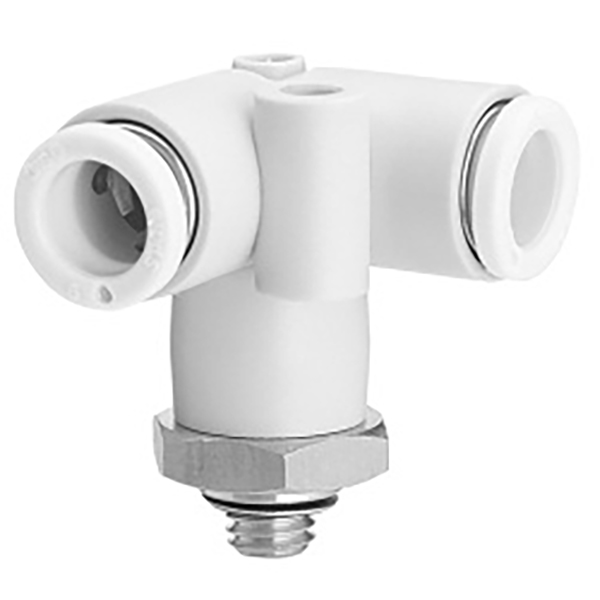

2.3 Метрична фина външна резба M Y Тройник (долен вход за резба M, изходи с двойна тръба)

Долна прецизна метрична фина външна резба, компактна структура за миниатюрни пневматични модули и тръбопроводи за автоматизирано оборудване за малки пространства.

3. Технически спецификации

4. Сценарии за прилагане

     • Разпределение на източник на въздух 1 към 2 за автоматизирани производствени линии и пневматични вериги на приспособленията

     • Синхронно подаване на въздух с двойна вендуза за роботизирани вакуумни системи с краен ефектор

     • Паралелно разделяне на тръбопровода за синхронна работа с два цилиндъра

     • Компактно и подредено насочване на тръбите за пневматично оборудване с тясно пространство

5. Ръководство за избор: KQ2D Y-Tee срещу KQ2T T-Tee

     • KQ2D Y-образна тениска: Приема гладка Y-образна бифуркация с два успоредни изхода. Характеризира се с по-ниска турбуленция на въздушния поток и по-малък спад на налягането, осигурявайки по-балансирано разпределение на въздушния поток. Оптимизиран за тесни монтажни пространства и едностранно паралелно насочване на тръби, идеално подходящ за двойни синхронни вендузи и двуцилиндрови системи.

     • KQ2T T-Type Tee: Класическа ортогонална Т-образна структура с вертикално странично разклонение. Проектиран за стандартно 90° вертикално странично отклонение на тръбопровода, идеален за стандартно оформление на машината и сценарии за странично разклоняване на главния тръбопровод.

     • Съвет за избор: ИзберетеKQ2D за тесни пространства и едностранно паралелно разпръснати тръби; ИзберетеKQ2T за вертикален страничен изход на тръбопровод и традиционно разклонение под прав ъгъл.
