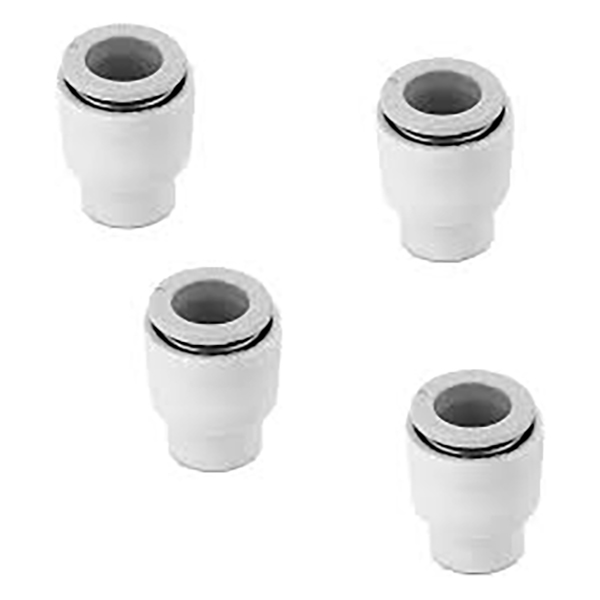

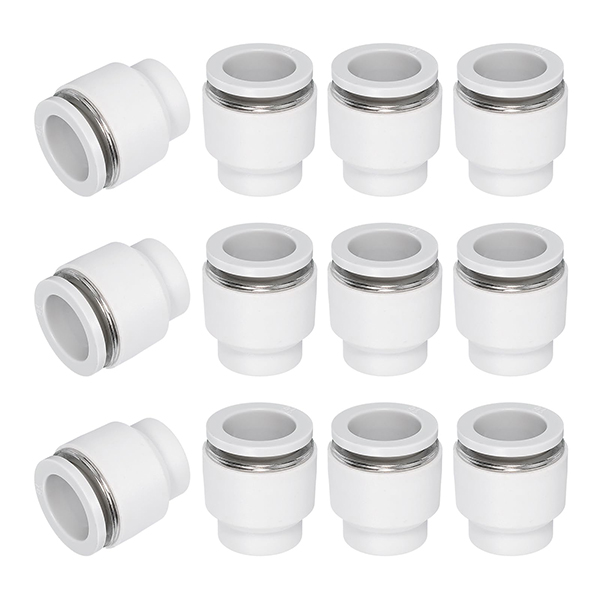

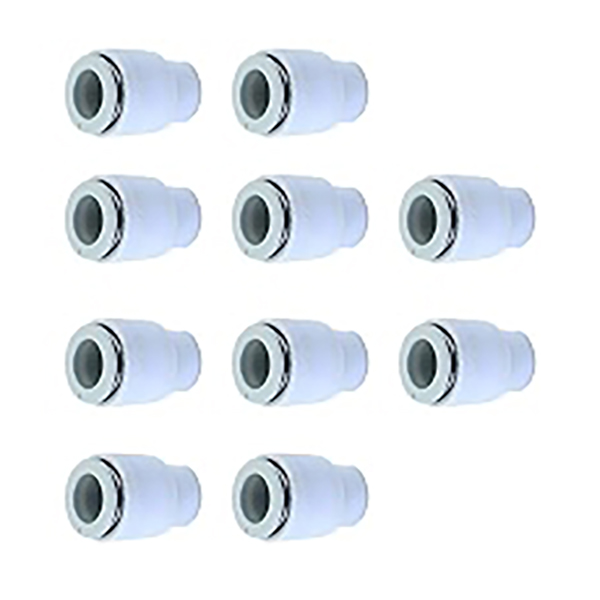

KQ2C Пластмасова женска крайна капачка

SOLH KQ2C Series Push-In Cap | Щепсел за пневматична тръба за KQ2 фитинги с едно докосване

Марка: SOLH от Richge Technology | SMC KQ2C еквивалентен тръбен щепсел Push-In за фитинги от серия KQ2

1. Общ преглед на продукта

     KQ2C е специална капачка за натискане (тръбна тапа), съчетана с пневматични фитинги от серия SOLH KQ2. Предназначен е за временно запечатване на неизползвани отвори за натискане на въздушни тръби за бързо затваряне на въздушни вериги, основен аксесоар за пускане в експлоатация на пневматична система и поддръжка на запазен порт.

2. Правило за именуване на код на модел

  Формат: KQ2C□□
     KQ2: SMC 2-ро поколение серия за монтаж с едно докосване
     C: Капачка, щепсел за тръбна тръба
     □□: Съответстващ външен диаметър на тръбата (mm)
  Примери:
     KQ2C04: Пасва на порт за натискане Φ4 mm
     KQ2C06: Пасва на Φ6 mm порт за натискане (най-популярният размер)
     KQ2C08: Подходящ за порт за натискане Φ8 mm

3. Структура и основни характеристики

3.1 Структурен дизайн

      Цилиндрична конструкция за натискане с въздушна тръба, съответстваща на профила, директно вкарана в портове с едно докосване

      Принцип на уплътняване: Компресирайте вътрешното NBR уплътнение вътре във фитинга след поставяне, за да оформите надеждно уплътнение, не са необходими допълнителни инструменти

      Конструкция против изпускане: Заключена здраво чрез челюсти от неръждаема стомана вътре в порта за натискане след поставяне. Натиснете освобождаващата яка на фитинга, за да свалите лесно капачката.

3.2 Основни предимства

     • Plug-and-play: Инсталиране без инструменти, поставяне директно в порта за уплътнение, бързо сглобяване и разглобяване

     • Пълна съвместимост: Работи с всички портове с едно докосване от серията KQ2, включително типове T/L/U/E/UD/UT/VD/VT

     • Надеждна работа: Номинален за пълно работно налягане на системата, поддържа вакуум до -100kPa с нулев риск от изтичане

     • Компактен размер: Спестява инсталационен отпечатък, идеален за контролни шкафове и тесни вътрешни машинни пространства

     • Устойчив материал: Корпус от PBT инженерна пластмаса + NBR уплътнителен пръстен, устойчив на удар и корозия за дълъг експлоатационен живот

4. Списък със стандартни модели

5. Общи технически спецификации

6. Сценарии за прилагане

     • Запечатване на резервиран порт за пускане в експлоатация: Запечатайте неизползваните пуш-ин портове по време на пускане на машината в експлоатация, за да предотвратите изтичане на въздух; свържете тръбите след приключване на теста

     • Затваряне на резервен порт: Уплътнете резервните портове на клапанните острови и фитингите на колектора (KQ2UD/KQ2UT), за да блокирате прах и случайно изтичане на въздух

     • Временно деактивирано запечатване на веригата: Запечатайте портовете на временно дезактивирани вериги на цилиндъра по време на поддръжката на оборудването, без да засягате други работещи вериги

     • Вакуумна верига против изтичане: Запечатайте неизползваните отвори на вендузата на вакуумното оборудване, за да поддържате стабилно ниво на вакуум

7. Бележки за употреба

     •Проверка за съвместимост: Изберете стриктно капачката, съответстваща на размера на порта. Φ6 порт приема само KQ2C06; несъответстващият размер причинява неуспешно запечатване или неуспешно поставяне.

     •Пълно вкарване: Натиснете капачката докрай в отвора, докато се чуе щракване, което потвърждава, че челюстите са заключени за надеждно запечатване.

     •Метод на отстраняване: Натиснете яката за освобождаване на фитинга, докато издърпвате капачката навън. Не дърпайте силно, за да избегнете повреда на вътрешните челюсти.

     • Ограничение на работното състояние: Не е подходящо за корозивен газ, пара с висока температура и други специални среди, само за стандартни пневматични и вакуумни приложения.

     • Поддръжка и подмяна: Сменете капачката, когато уплътнителният пръстен е остарял или повреден, за да избегнете изтичане на въздух, причинено от неуспешно запечатване.

8. Сравнение: KQ2C Push-In капачка срещу щепсел с резба
