JA / JB / JC / JS серия плаващи съединения

SOLH JA / JB / JC / JS серия плаващи съединения | SMC еквивалентен пневматичен съединител на края на пръта

Марка: SOLH от Richge Technology | SMC стандартно плаващо съединение, директна подмяна

1. Общ преглед на продукта

  Плаващата връзка действа като гъвкава шарнирна връзка между буталния прът на цилиндъра и товара. Неговата основна функция е да абсорбира грешки при монтажа и паралелност. Той предпазва буталния прът от страничен натиск, намалявайки риска от огъване, необичайно износване и блокиране. Това е стандартен основен аксесоар за машини за автоматизация.

2. Класификация и разлики от четири серии

3. Общи технически спецификации

   Ъгъл на завъртане: ±5° за JA/JB/JS; избрани JC модели до ±10°

   Допустимо отместване: 0,5~1 mm (JA); 0,5 mm (JB / JC / JS)

     • Работна температура: -5~+70℃ (стандарт); -10~+120 ℃ (неръждаема стомана JS)

     • Размери на резбата: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, съответстващи на отвора на цилиндъра

     • Работно налягане: ≤1 MPa за пневматични; ≤3,5 MPa за тежкотоварни хидравлични версии

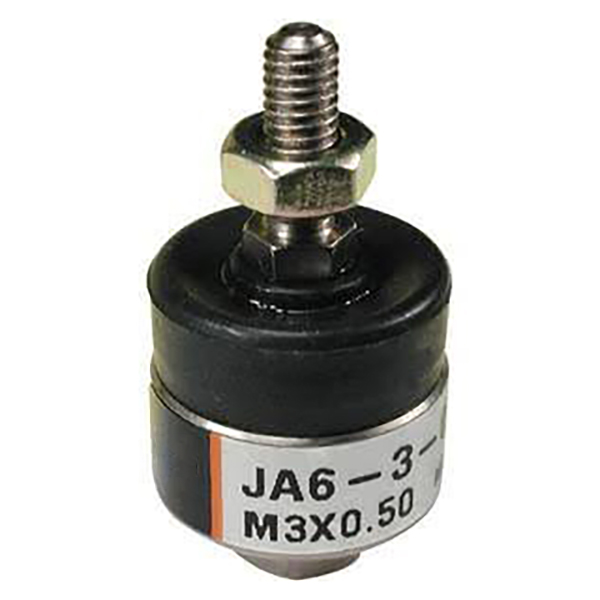

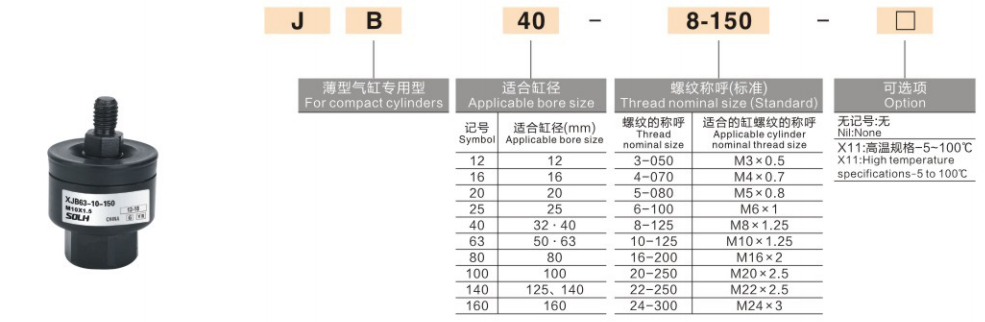

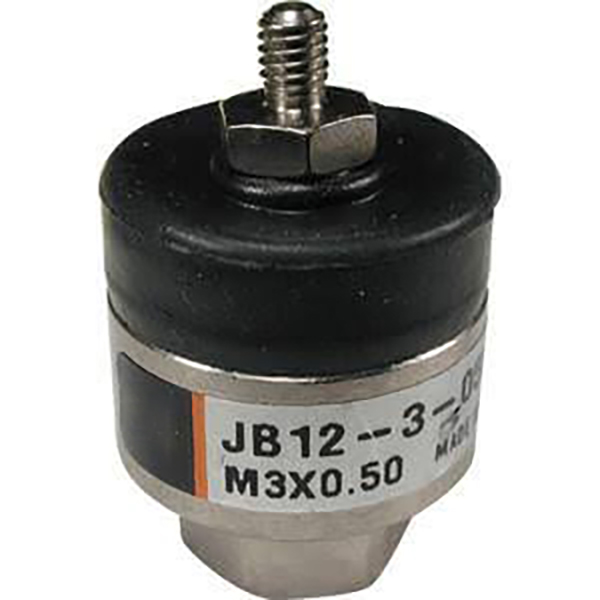

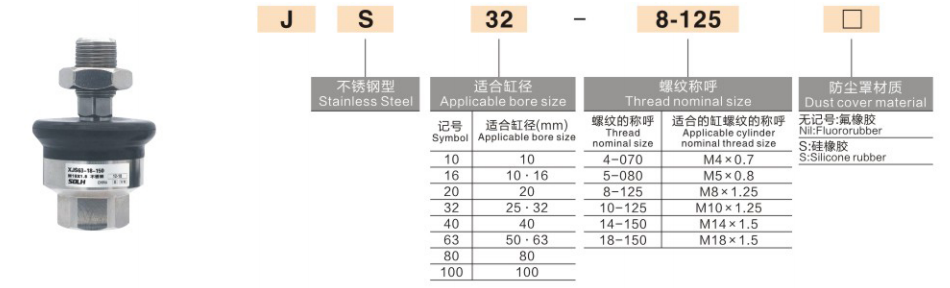

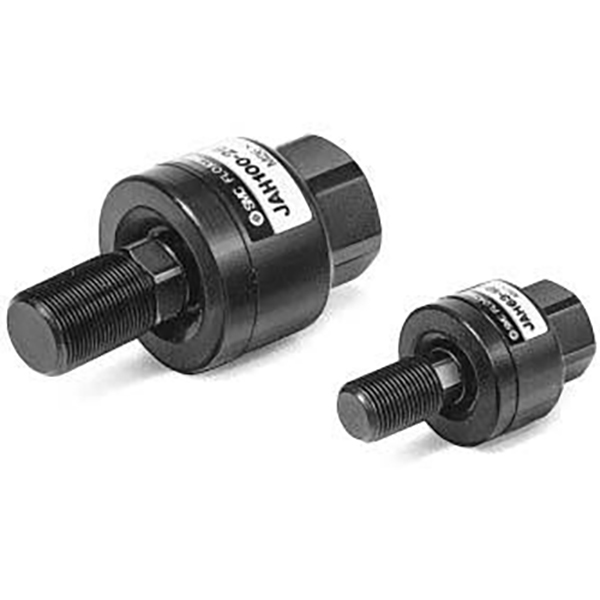

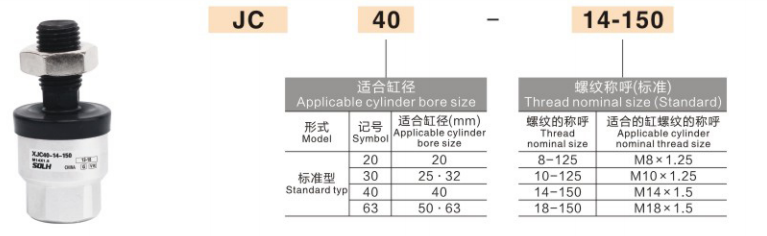

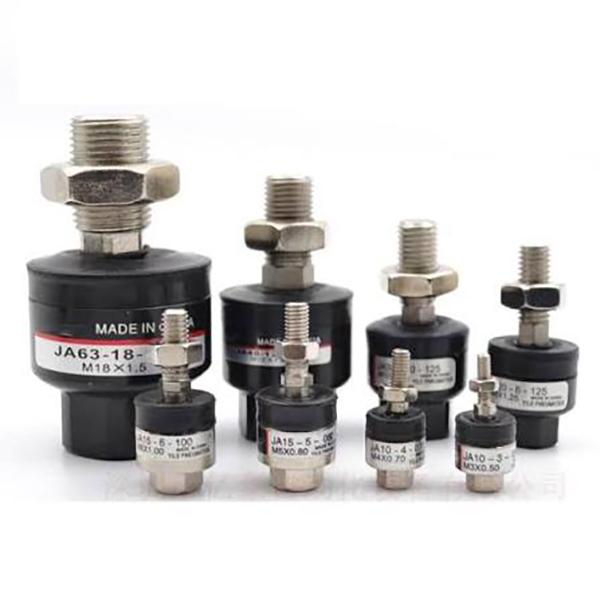

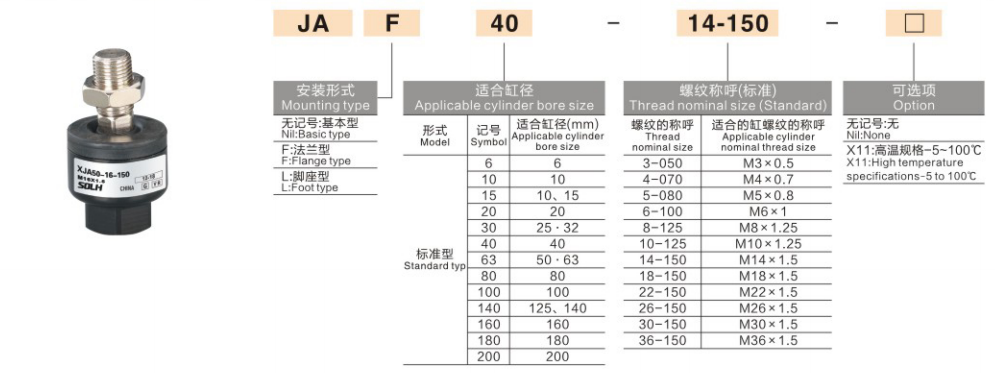

4. Обяснение на кода на модела и примери

  Вземете JA20-8-100 / JB16-6-080 като справка:
  Префикс JAJB/JC/JS = тип серия
  1-во число (20/16): съответстващ отвор на цилиндър Φ20 / Φ16
  2-ро число (86): резба на бутален прът M8×1,25 / M6×1,0
  Суфикс (100080): монтажен размер / код на пръта, съответства на стандартна обща дължина

5. Ръководство за избор в 3 стъпки

  1. Изберете серия по тип цилиндър
     Стандартен цилиндър (SC  SI / CP96) → JA, общ приоритет
     Тънък цилиндър (CQ2  CDQ2) → JB, компактно пространство
     Микро цилиндър  ултрастегнато оформление → JC ултра-къс
     Храна  медицинска / мокра / корозивна среда → JS неръждаема стомана

  2. Съвпадение на резбата и размера на отвора
     Потвърдете резбата на буталния прът (M5  M8 / M10 и т.н.) и отвора на цилиндъра. Забележка: един и същ отвор от различни марки може да има различни спецификации на резбата, винаги проверявайте спрямо действителния чертеж на цилиндъра.

  3. Съвпадение на натоварването и работното състояние
     Стандартна пневматична: стандартна серия OK
     Тежък товар  хидравличен: изберете специално плаващо съединение за тежък режим (не е нормално JA)
     Възвратно-постъпателно движение с висока честота: предпочитайте версия с капак за прах за по-дълъг експлоатационен живот

6. Бележки за инсталиране и работа

     • Отстранете капачката за прах, преди да навиете върху буталния прът, поставете отново след сглобяването, за да избегнете смачкване на капачката.

     • Нанесете малко количество анаеробен фиксатор на нишките върху нишките. PTFE лента е забранена; остатъците могат да блокират сферичната става.

     • Следвайте посочения момент на затягане. Прекомерното затягане блокира сферичната става и деактивира плаващата функция.

     • Завъртете ръчно след монтажа, за да потвърдите свободното движение без залепване.

7. Декларация за замяна на SOLH

     Плаващите съединения SOLH JA/JB/JC/JS напълно следват SMC кодирането на модела, размерите и спецификацията на производителността. Директна замяна на вносни части, с конкурентни цени и по-кратко време за доставка, идеални за намаляване на разходите за масово оборудване.
