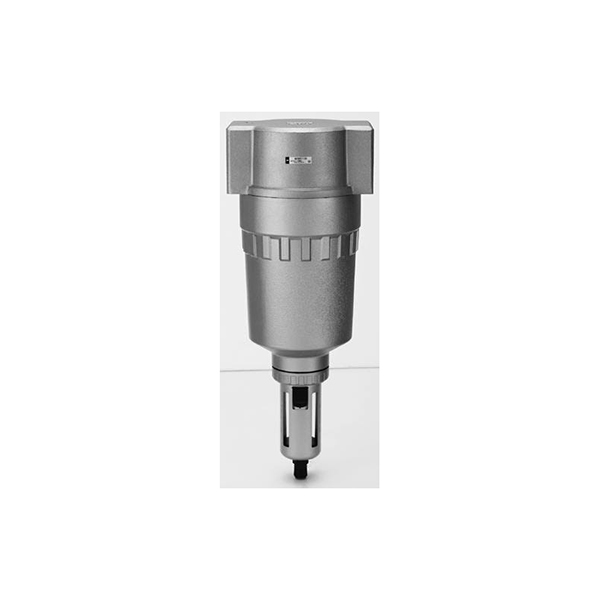

Серия AF800 / AF900 Въздушен филтър с голям капацитет и голям дебит

марка:SOLH от Richge Technology

Общ преглед на продукта

     SOLH AF800 и AF900 са индустриални въздушни филтри за главни тръбопроводи с голям калибър и голям капацитет, напълно взаимозаменяеми по размери и производителност с оригиналните SMC AF800/AF900. Проектиран за основен източник на въздух на въздушен компресор, централизирано подаване на въздух за цялата производствена линия и многоклапанни островни пневматични системи с голям поток. За разлика от малките сплит модули за обслужване на въздух AF200/300/400, те се отличават с голям канал за поток, ултрависок поток на обработка и купа за събиране на вода с голям капацитет.

     Той центробежно отделя кондензирана вода, ръжда и примеси от прах вътре в сгъстения въздух, като напълно предпазва соленоидните клапани надолу по веригата, цилиндрите, вакуумните ежектори и големите пневматични задвижващи механизми, като значително намалява степента на повреда на цялата пневматична линия.

Две пълни спецификации:

   1.  AF800: Средно голям поток, порт G1¼ / G1½ (1,25 / 1,5 инча)

   2.  AF900: Изключително голям главен тръбопроводен филтър, порт G2 (2 инча)

     Допълнителни аксесоари: Ръчно източване / поплавъчно автоматично източване, многостепенен филтърен елемент, прозрачна PC купа / метална взривозащитена купа. Широко съчетан с клъстери от машинни инструменти, линии за производство на литиеви батерии, работилници за боядисване и цялостно химическо оборудване с изискване за източник на въздух с висока мощност.

Пълно правило за кодиране на модела

   Пълен формат на кода за поръчка: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Сериен код за въздушен филтър с голям капацитет и голям поток

    2. F12 / F16 / F20: Размер на резбата на порта

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Средна наставка: Тип дренаж

     -- Празно: Стандартно ръчно източване

     -- AD47: NC нормално затворен поплавъчен автоматичен дренаж (за купа на компютър, без изтичане на въздух след изключване на оборудването)

     -- AD48-6: НЯМА нормално отворен поплавъчен автоматичен дренаж (за найлонова метална купа, непрекъснато автоматично дренаж)

   4. Краен суфикс: опция за материал за купа за вода

     -- Празно: Стандартна прозрачна PC купа + метален защитен капак против сблъсък

     -- M: Метална купа, устойчива на ръжда, с прозорец за наблюдение на нивото на течността (за прашни, мазни, външни сурови среди)

     -- MG: Метална купа с вграден нивомер за течности за дистанционно наблюдение на обема на водата

   5. Персонализираща прецизност на филтърния елемент:

     -- Стандартен 5μm; по избор 2μm висока точност, 10/20/40/70/100μm груб филтър

Таблица с универсални основни технически спецификации

Вътрешна структура и принцип на работа на филтрацията

  1. Етап 1: Ръководна структура за центробежно отделяне на вода

     -- Въздушният поток се върти с висока скорост по допирателната посока; центробежната сила изхвърля течна кондензирана вода, капчици масло и големи частици ръжда към вътрешната стена на купата, които се утаяват на дъното под действието на гравитацията. Над 95% течни замърсители са предварително отделени, за да се намали натоварването на филтърния елемент и да се удължи цикълът на смяна.

  2. Етап 2: Филтърен елемент от многослойни влакна

     -- Сгъстеният въздух след центробежна дехидратация преминава през филтърен патрон с многослойни влакна, за да улови малкия твърд прах и фините маслени аерозолни частици. Версията с висока прецизност от 2 μm осигурява източник на свръхчист въздух за прецизни пропорционални вентили и вакуумни вериги.

  3. Преграда за защита от пръски вода, вградена над купата

     --  Изолира утаената вода на дъното, за да се избегне вторичното увличане на течна вода от въздушния поток в тръбопровода за чист въздух.

  4. Подвижна купа за вода + дренаж

     Дренажен вентил, интегриран в долната част с две дренажни решения:

     -- Ръчно източване: Натиснете долния бутон, за да изпразните натрупаната вода ръчно

     -- Автоматично източване на поплавъка: Поплавъкът се издига, когато водата достигне прага, за да отвори дренажа автоматично, работа без надзор за непрекъснати производствени линии

   5. Основно тяло от твърда анодизирана алуминиева сплав

     -- Голям канал за прав поток със свръхниско съпротивление на въздушния поток, стабилно подаване на въздух без очевиден спад на налягането при пълно

     -- голям поток натоварване; антимаслена и антикорозионна повърхностна обработка.

Допълнителни аксесоари и ръководство за избор на материали

   1. Три опции за купа за вода

   1.1 Стандартна прозрачна PC купа (фабрична настройка)

     -- Предимство: Визуално наблюдение на нивото на водата в реално време, оборудвано с метална обвивка против сблъсък за предотвратяване на счупване от железни отпадъци от работилница. Подходящ за сухи вътрешни обикновени автоматизирани производствени линии.

   1.2 Найлонова метална защитна купа (наставка M)

     -- Предимство: Висока устойчивост на удар, режеща течност и устойчивост на UV атмосферни влияния, без риск от крехко напукване. Идеален за прашно маслено боядисване и тежки работни условия при висока температура на машинни инструменти.

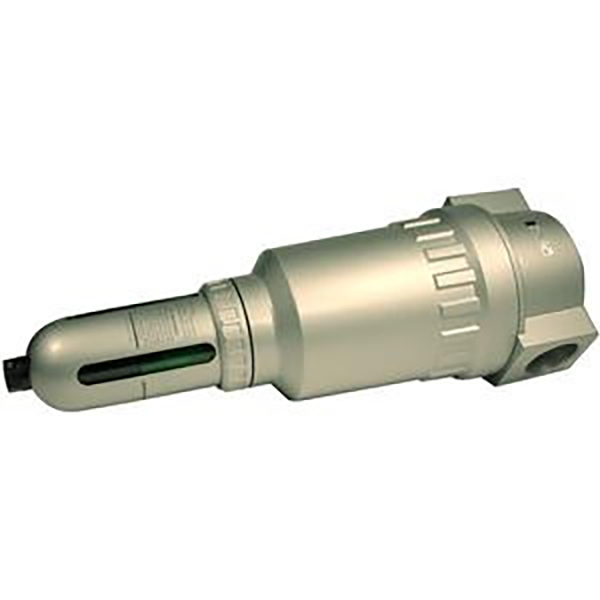

   1.3 Метална купа с нивомер на течността (наставка MG)

     -- Външен прозорец за наблюдение върху метално тяло, четлив воден обем за защитени от светлина затворени взривобезопасни среди, предпочитани за химически и взривозащитени работилници.

   2. Сравнителна таблица на два модела с автоматично източване

  3. Ръководство за избор на точност на филтърния елемент

     -- 5 μm стандартен филтър: Универсален за повечето машинни инструменти, цилиндри и електромагнитни клапани, най-добра цена

     -- 2μm високопрецизен филтър: Вакуумни ежектори, прецизни пропорционални регулатори, вериги за чист въздух за производствени линии за електроника 3C

     -- 10~100μm груб филтър: Първичен предварителен филтър на изхода на въздушния компресор за защита на компонентите на прецизния източник на въздух надолу по веригата

Конкурентни предимства на основния продукт

   1. Ултра ниско съпротивление на потока с голям отвор

     -- 1,25/1,5/2 инча тяло на правия вентил с много по-голямо напречно сечение на потока от малките серии AF. Минимално отслабване на налягането по време на синхронно действие на многоцилиндрови и многоклапанни острови, стабилна изходна тяга за цялото оборудване.

   2. Камера за съхранение на вода с голям капацитет

     -- Купа с голям обем от 45 cm³ намалява честата честота на дренаж, идеална за централизирано филтриране в главния тръбопровод на въздушния компресор.

  3. Пълно покритие за тежки условия на труд

     -- Безплатен избор на прозрачна PC/метална взривозащитена купа, приложима за вътрешна, външна, боядисваща прашна и химически взривозащитена среда.

  4. Подходящо цялостно цялостно решение за източник на въздух

     -- Може да се комбинира с голям регулатор на налягането на потока AR800/AR900 и лубрикатор за маслена мъгла AL800/AL900, за да се образува AFC въздушен сервизен възел с два блока / AC три блока с голям капацитет, пълен блок за обработка на главния източник на въздух.

  5. Напълно взаимозаменяеми с вносни марки

     -- Съгласувани монтажни размери, спецификация на резбата и размер на филтърния елемент с международните масови марки. Директна подмяна за обновяване на главния тръбопровод на въздушен компресор без модифициране на тръбопроводи или скоби.

  6. Ниска поддръжка и дълъг експлоатационен живот

     -- Центробежното предварително разделяне забавя скоростта на замърсяване на филтърния елемент; филтърната касета може да се разглобява, почиства и използва повторно, за да се намалят разходите за подмяна на консумативи.

Стандартни цялостни решения за съвпадение на източник на въздух

  1. Решение 1: Производствена линия за тежък режим на работа Основен въздушен източник с 3 модула

     -- Изход за въздушен компресор → Филтър AF900-F20 + регулатор AR900 + лубрикатор AL900 (устройство от три части AC900) → Разклонение на главния тръбопровод от PA найлон → 4V клапанни острови, цилиндри с въртяща се маса MSQ, 4F конзоли за крачно управление на всяка станция

  2. Решение 2: Безмаслен комплект от две части за взривозащитена литиева батерия и работилници за боядисване

     -- Главен тръбопровод на въздушен компресор → AF800-F16 филтър с метална купа + регулатор AR800 (AFC800 с два блока, премахване на лубрикатора) → 50-VFE/50-VPE взривозащитени електромагнитни клапани + ZU вакуумни ежекторни захващащи станции

  3. Решение 3: Централизирано подаване на въздух за малки клъстери от машинни инструменти

     -- AF800-F12 (G1¼) филтър с висок поток → Многопътен PU/PA основен тръбопровод, захранващ множество машинни инструменти с 3F крачни клапани, SC стандартни цилиндри и C110 въздушни пистолети

Типични сценарии за индустриално приложение

     -- Големи клъстери от машинни инструменти с ЦПУ, основен източник на въздух за оборудване за тежко щамповане и занитване

     -- Покритие на литиева батерия, клетъчно сглобяване, защитени от експлозия автоматизирани производствени линии

     -- Работилници за цялостно боядисване на превозни средства, мастило и прах, защитени от експлозия

     -- Големи линии за опаковане, логистично сортиране, многостанционно централизирано захранване с въздух

     -- Химически тръбопроводен клапан за автоматично управление, нефт и газ, поддържащи цялостно пневматично оборудване

     -- Първичен предварителен филтър на входа на хоста на помещението на въздушния компресор за защита на компонентите на прецизния източник на въздух надолу по веригата

Бележки за спецификациите за избор и работа

  1. Правило за избор на поток

     -- Ако общата консумация на въздух на цилиндрите и клапанните острови на един тръбопровод надвишава 6000 L/min, трябва да се избере AF800; над 12000 L/min изберете AF900. Малките AF200/300 не могат да понесат голям поток, което води до сериозен спад на налягането и недостатъчна тяга на цилиндъра.

  2. Червена линия за избор на купа

     -- Забранено е използването на стандартна PC прозрачна купа за боядисване, мазна среда с флуиди за рязане, открит въздух и взривозащитени зони. Трябва да преминете към метална версия M/MG, за да избегнете опасности за безопасността, причинени от напукване и изтичане на вода след удар.

  3. Задължително правило за вакуумни вериги

     -- Производствените линии с вакуумно захващане приемат само AFC сглобяване от две единици (без смазващо устройство). AL лубрикаторът с маслена мъгла не може да бъде свързан последователно, за да се предотврати блокиране на дюзите на смазочното масло на ZU/ZB вакуумни ежектори.

  4. Стандарт за посока на инсталиране

     -- Стрелка за въздушен поток IN/OUT, отпечатана в горната част на тялото на клапана, монтирайте стриктно следвайки посоката на входа на въздуха на стрелката; купата за вода трябва да е обърната вертикално надолу, за да се осигури нормално утаяване и събиране на кондензирана вода.

  5. Изисквания за цикъла на поддръжка

     -- PC купа: Проверявайте ежедневно натрупаната вода; модел с автоматично източване проверявайте засядането на поплавъка всяка седмица

     -- 5 μm стандартен филтърен елемент: Почиствайте на всеки 30 дни, сменяйте на всеки 15 дни при силно запрашени условия

     -- 2μm филтърен елемент с висока точност: Сменяйте на всеки 15 дни

     -- Преди поддръжка: Затворете предния основен HSV ръчен спирателен вентил, изпускайте остатъчното налягане в тръбопровода, преди да извадите купата и филтърния патрон

Резюме с едно изречение

     Въздушният филтър за главен тръбопровод с голям капацитет SOLH AF800/AF900 използва центробежна структура за предварително разделяне с 12000~20000 L/min ултрависок поток, опционален автоматичен поплавъчен дренаж и прозрачна/метална взривозащитена водна купа, съответстваща на AR/AL800/900, за да образува цялостна въздушна единица с голям отвор като основно оборудване за разделяне на влага и примеси за главния въздушен компресор линии, литиева батерия, централизирани системи за подаване на въздух за боядисване и тежки машинни инструменти.
