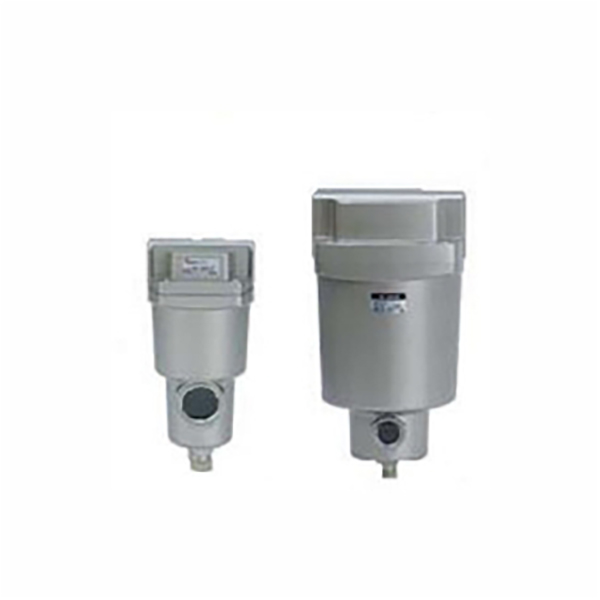

Филтър за пречистване на сгъстен въздух серия AFF / AM (Mainstream Line)

марка:SOLH от Richge Technology

Серийно позициониране и основни функции

     AFF и AM образуват основния комбиниран възел за пречистване на източник на въздух. AFF действа като първичен груб филтър за отстраняване на твърди примеси и кондензирани водни капчици, докато AM е прецизен сепаратор на маслена мъгла за елиминиране на микромаслен аерозол, подобрявайки чистотата на сгъстения въздух и напълно защитавайки пневматичните задвижващи механизми надолу по веригата.

  1. Главен груб филтър от серия AFF

     -- Прецизност на филтриране: 1 μm, 99% скорост на улавяне на частици (обновен от стария клас 3 μm)

     -- Основна функция: Премахване на голям прах, остатъци от ръжда и насипна кондензирана вода, 99% ефективност на отделяне на водата като предна първична филтрация

     -- Стандарт за чистота: ISO8573-1:2010 [4:7:4]

  2. Сепаратор за маслена мъгла от серия AM (фин филтър)

     -- Прецизност на филтриране: 0,1 μm, 99% степен на улавяне на микро маслена мъгла (обновен от стария клас 0,3 μm)

     -- Основна функция: Пълно отделяне на маслена мъгла, концентрация на остатъчно масло на изхода ≤1mg/m³ (0,8ppm), напълно съвместима с изискванията за процес на смазване без масло

     -- Стандарт за чистота: ISO8573-1:2010 [2:7:3]

  3. Споделени общи предимства

     -- Изключително нисък спад на налягането ≤5kPa, пестене на енергия, капацитет на потока, увеличен с 20% спрямо конвенционалните модели

     -- Лека купа за съхранение на течности от неръждаема стомана, максимално намаляване на теглото до 52%

     -- Визуално напомняне за поддръжка: стандартен вграден индикатор за запушване с червен пръстен за преценка на времето за смяна на филтъра; цветно кодирани крайни капачки на филтъра за бързо идентифициране на модела

     -- Модулен каскаден дизайн, може да бъде свързан серийно с ултрафини филтри AMD / AMH, за да отговори на многостепенните изисквания за ултрачист въздух

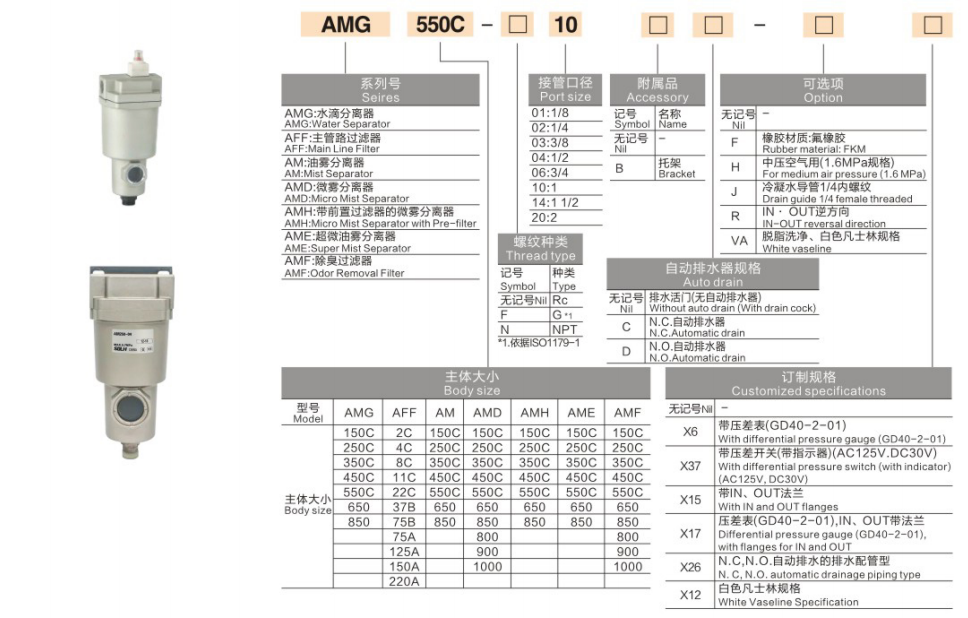

Пълно правило за именуване на модела

 1. Примерни модели: AFF40-04 ; AM50-10D

  2. Примери за стандартни поръчки

     -- AFF груб филтър, 1/2" порт, автоматично източване: AFF40-04D

     -- AM сепаратор за маслена мъгла, 1" порт, автоматично източване: AM50-10D

     -- Висок дебит 7000 L/min, 1,5" порт: AM70D-14

Универсални технически спецификации (Стандартни условия на изпитване: 0,7 MPa, 20 ℃)

  1. Общи общи параметри

     -- Приложима среда: Сгъстен въздух (изисква се предварителен филтър ≥40μm нагоре)

     -- Диапазон на работно налягане: 0.1~1.0 MPa; налягане срещу спукване 1,5 MPa

     -- Работна околна температура: -5 ~ 60 ℃ (без образуване на лед вътре в купата)

     -- Конфигурация на източване: Ръчно източване като стандарт; автоматично източване по избор чрез суфикс -D

  2.Пълна таблица с параметри на потока и размерите

Указания за избор стъпка по стъпка

  1. Схема за съответствие на степента на филтриране

     -- Обикновени общи пневматични вериги: AFF (1μm груб филтър) → регулатор на налягането → лубрикатор

     -- Оборудване за прецизна автоматизация без масло: AFF → AM (0,1 μm сепаратор за маслена мъгла) → терминално оборудване

     -- Полупроводник/оптичен процес със свръхвисока чистота: AFF → AM → AMD (0,01 μm ултра фин филтър)

  2. Изчисляване на маржа на потока

     -- Изберете модел с номинален дебит 1,2~1,5 пъти по-висок от общата максимална консумация на въздух в системата; претовареният поток ще намали драстично ефективността на филтриране и ще увеличи загубата на налягане.

  3. Избор на режим на източване

     -- 24 часа необслужвано непрекъснато производство, висок добив на кондензат: изберете -D версия с автоматично източване

     -- Прекъсващо нискочестотно оборудване: достатъчен стандартен тип ръчно източване

  4. Принцип за съвпадение на портове

     -- Съвместим размер на филтърния порт с диаметър на главния тръбопровод; избягвайте намаляване/увеличаване на диаметъра, за да предотвратите допълнителен спад на налягането.

Типични сценарии за индустриално приложение

     -- Обща промишлена автоматизация: CNC машинни инструменти, въздушни цилиндри, преден електромагнитен клапан за отстраняване на вода и масло

     -- Хранително и фармацевтично производство: източник на чист въздух без масла, за да се избегне замърсяване на продукта

     -- 3C работилници за електроника и покритие: елиминирайте маслената мъгла, за да предотвратите дефекти на повърхностното покритие и замърсяване на прецизни компоненти

     -- Система за последваща обработка на въздушен компресор: каскадно с хладилни/адсорбционни въздушни изсушители за подобряване на цялостната чистота на въздуха

Сравнение на производителността: AFF VS AM

Резюме с едно изречение

     SOLH AFF 1 μm основен филтър за груби частици и AM 0,1 μm сепаратор за маслена мъгла образуват модулни каскадни въздушни пречиствателни устройства с пълен диапазон на потока 300~14500 L/min, визуален индикатор за запушване и опционално автоматично източване, отговарящи на стандарта ISO8573-1 за обща пневматична, хранителна, медицинска, електронна и пръскаща обработка на безмаслен източник на въздух.
