Серия AC FRL Комбиниран три модула

Серия AC FRL Комбиниран три модула | AF+AR+AL Пневматичен въздушен източник с троен монтаж

Марка: SOLIH от Richge Technology | Стандартен промишлен FRL пневматичен сервизен модул

1. Общ преглед и дефиниция на продукта

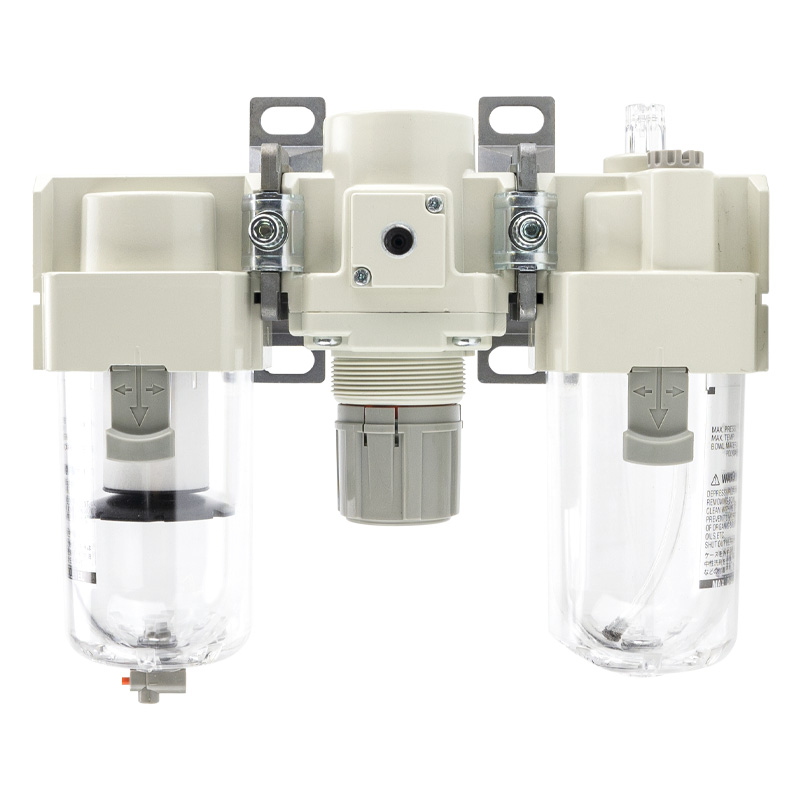

     Серията SOLIH ACFRL комбо от три единици е стандартен пълен комплект възел за обработка на пневматичен източник на въздух, състоящ се отAF въздушен филтър + AR регулатор на налягане + AL въздушен лубрикатор. It completes the whole-process pneumatic air treatment: impurity & moisture filtration, stable pressure regulation and precise micro-oil lubrication in one modular unit. It provides comprehensive protection for downstream pneumatic components such as cylinders, solenoid valves and pneumatic motors, effectively reducing component wear, avoiding jamming failure and extending the service life of the entire pneumatic system. Това е най-стандартният и основен възел на ядрото за традиционните смазани пневматични вериги.

2. Пълна серия модел и таблица със спецификации

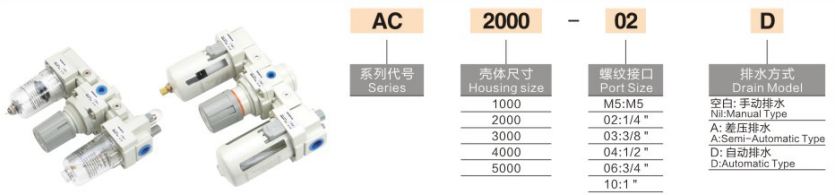

  Дефиниция на суфиксния код

     • -Д: Функция за автоматично източване (не е необходимо ръчно изхвърляне на вода)

     • -G: Оборудван с високо прецизен манометър

  Примерен модел: AC4000-04D → 1/2 инчов размер на порта, стандартен FRL три елемента с функция за автоматично източване

3. Основни технически параметри

4. Структурни характеристики и предимства на продукта

     • Интегрирана модулна структура: Стандартният снаден модулен дизайн реализира бърз монтаж, демонтаж и подмяна. Всяка единица може да се поддържа независимо, което значително намалява трудностите при поддръжката на място и разходите за подмяна.

     • Високоефективно циклонно отделяне на вода: Филтърът използва центробежна вихрова структура за отстраняване на водата, която бързо разделя течната вода и големите частици във въздуха, защитавайки прецизния филтърен елемент и подобрявайки общата ефективност на пречистване на въздуха.

     • Тип преливник Стабилно регулиране на налягането: Регулаторът на налягането приема структура за стабилизиране на напрежението при преливане с бърза реакция и стабилно изходно налягане, като ефективно избягва дрейфа на налягането и колебанията, причинени от промяна на потока или вибрации на оборудването.

     • Регулиране на копчето за самозаключване: Самозаключващият се дизайн на копчето за регулиране на налягането предотвратява промяната на параметрите на налягането, причинена от случайно докосване или дълготрайна вибрация, осигурявайки дългосрочна стабилна работа на пневматичната система.

     • Визуален дизайн на нивото на маслото и водата: Прозрачна PC чаша със защитен защитен капак позволява наблюдение в реално време на нивото на филтърната вода и нивото на маслото в лубрикатора, улеснявайки навременното източване и допълване на масло.

     • Независими сменяеми консумативи: Филтърният елемент и сърцевината на лубрикатора могат да бъдат сменени поотделно, без да се сменя целият комплект единици, което намалява дългосрочните експлоатационни разходи.

5. Стандартен работен поток на въздушната верига

  Въздушен компресор → AC FRL три блока → Електромагнитен клапан → Пневматичен цилиндър / пневматичен задвижващ механизъм

     Трите блока извършват стъпка по стъпка обработка на въздуха: филтриране на влага и примеси → стабилизиране на входното налягане → пулверизиране на смазочно масло, осигурявайки чист, стабилен и смазан източник на въздух за крайните пневматични компоненти.

6. Типични сценарии за приложение

     • Оборудване за индустриална автоматизация: Предварителна обработка на източник на въздух за автоматични машини, манипулатори и автоматизирани производствени линии.

     • Производствени линии за леката промишленост: Стабилно подаване на въздух за опаковъчно, печатно, текстилно и електронно оборудване за обработка.

     • Смазани пневматични компоненти: Специално третиране на източника на въздух за телескопични цилиндри, пневматични грайфери и пневматични двигатели, които изискват смазване с масло.

     • Сервизна централизирана система за въздушен източник: Вторично пречистване и стабилизиране на налягането за главния тръбопровод на въздушния компресор за подобряване на общата стабилност на пневматичната система.

7. Ръководство за избор: две единици срещу три единици

8. Инструкции за ежедневна поддръжка

     • Източвайте водата редовно, за да сте сигурни, че нивото на водата във филтърната чаша е под предупредителната линия.

     • Сменете филтърния елемент навреме, когато разликата в налягането на въздуха се увеличи очевидно или след 6–12 месеца конвенционална употреба.

     • Инсталирайте вертикално стриктно според стрелката на въздушния поток върху тялото на клапана, за да осигурите нормална ефективност на обработката.

     • Проверявайте редовно състоянието на пулверизиране на маслената мъгла, за да осигурите равномерно смазване на компонентите на клемите.

Резюме с едно изречение

     Комбинацията от три блока FRL от серията SOLIH AC интегрира функции за филтриране, стабилизиране на налягането и микросмазване, включваща модулна инсталация, стабилно изходно налягане и визуален мониторинг на масло-вода, като е стандартното и най-широко използвано решение за обработка на въздушен източник за конвенционални смазвани пневматични системи за автоматизация.
