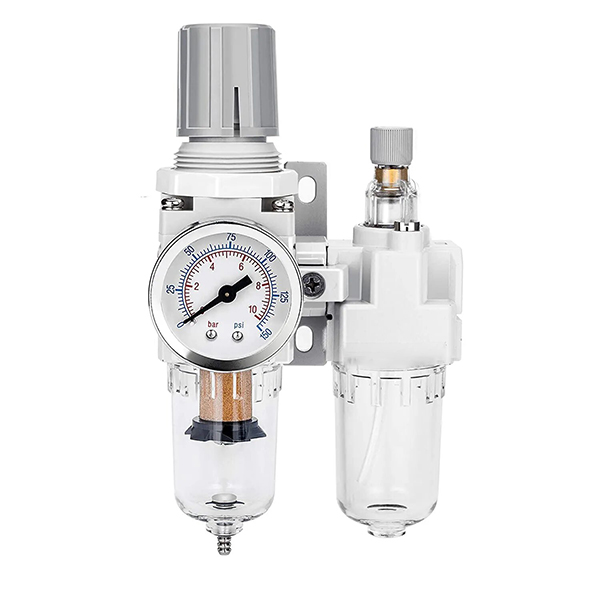

Комбиниран пневматичен FRL с две части AC Series

Серия AC пневматичен FRL комбо с две части | AF+AR въздушен филтър и регулатор, интегриран модул за обработка на източник на въздух

Марка: SOLIH от Richge Technology | Стандартен възел за обработка на промишлен пневматичен източник на въздух

1. Общ преглед на продукта

     Серията SOLIH AC е aстандартна интегрирана комбинация от пневматичен източник на въздух от два блока, съчетаващ въздушен филтър AF и регулатор на налягането AR в един модулен комплект. Той завършва професионалното пречистване на сгъстен въздух и стабилното регулиране на налягането в една инсталация, като ефективно премахва влагата, праха и примесите от частици, като същевременно поддържа постоянно работно налягане на системата. Отличаващ се с интегрирана структура, спестяваща място инсталация и лесна поддръжка, това е най-разпространената стандартна конфигурация за автоматизирано пневматично оборудване, идеално подходяща за климатизация на преден източник на въздух на компресори и различни пневматични задвижващи механизми.

2. Позициониране на продукта

  AC комбинация от два блока = AF филтриране на вода и прах + AR стабилизиране и намаляване на налягането

     Инсталиран в задния край на въздушните компресори за първично пречистване на източника на въздух и прецизен контрол на налягането. Това е универсалният стандартен комплект за пневматични системи за промишлена автоматизация, широко използван в безмаслено чисто оборудване и общи сценарии за стабилизиране на пневматични вериги.

3. Пълна серия модел и степен на поток

4. Основни технически спецификации

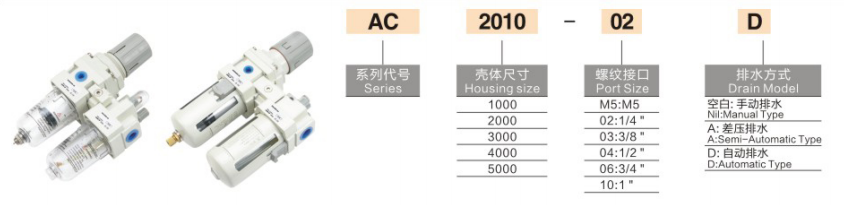

5. Правила за кодиране на модел и обяснение

     • AC2010-02: Комбиниран източник на въздух с 2 единици, размер 2000, порт Rc1/4, стандартен ръчен дренаж

     • AC4010-04D: Комбиниран източник на въздух с 2 единици, размер 4000, порт Rc1/2, тип автоматичен дренаж

     • AC3010-03G: Комбинация от 2 единици с високо прецизен манометър

  Суфикс Определение

     • Без наставка: Ръчно източване (рентабилен стандартен тип)

     • -Д: Автоматично източване (за оборудване за 24 часа непрекъсната работа)

     • -G: Снабден с манометър за визуална настройка на налягането

6. Структурни характеристики и предимства на продукта

     • Интегриран модулен дизайн: Интегрираната филтърна и регулаторна структура реализира монтаж и демонтаж от една част, спестявайки значително място на тръбопровода и опростявайки разположението на място и ежедневната поддръжка.

     • Ефективно отделяне на водата и дълъг експлоатационен живот: Центробежното вихрово разделяне на предния етап премахва ефикасно голяма водна мъгла и примеси, като намалява натоварването на филтърния елемент и удължава експлоатационния живот на 5 μm прецизен филтърен елемент.

     • Стабилно изходно налягане и бърза реакция: Структура за регулиране на налягането тип преливник осигурява чувствителна реакция на налягането и стабилно налягане надолу по веригата, като ефективно избягва колебанията на налягането по време на работа на оборудването.

     • Самозаключваща се структура против неправилно функциониране: Самозаключващият се бутон за регулиране на налягането предотвратява дрейфа на налягането, причинен от вибрации на оборудването или случайно докосване, осигурявайки дългосрочно стабилни параметри на пневматичната система.

     • Визуално наблюдение на нивото на водата: Прозрачна PC чаша за вода със защитен капак реализира визуално наблюдение в реално време на нивото на водата, като избягва прекомерното натрупване на вода, което засяга качеството на филтриране и компонентите надолу по веригата.

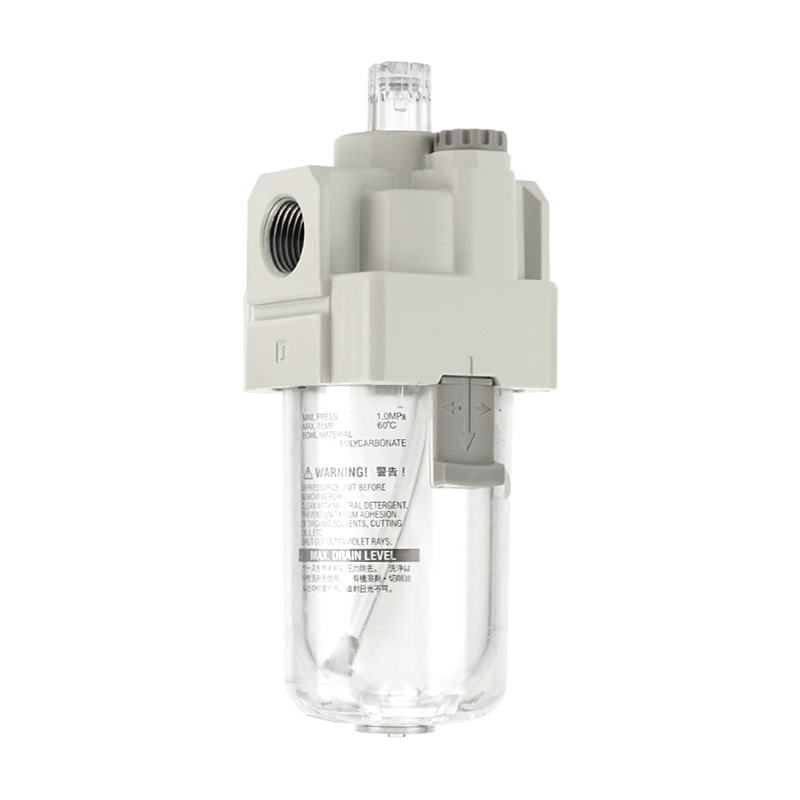

     • Безплатно надграждане и разширение: Стандартният модулен интерфейс поддържа директно снаждане с AL маслен мистер, бързо надграждане до пълен комплект от три блока FRL за смазани пневматични вериги.

7. Типични сценарии за приложение

     • Индустриално оборудване за автоматизация: Предварителна обработка на източник на въздух за автоматизирани машини, машинни инструменти, роботизирани ръце и прецизни производствени линии за автоматизация.

     • Тръбопроводно оборудване за леката промишленост: Стабилно пречистване за електроника, опаковки, печат, текстил и пневматични системи за монтажни линии.

     • Защита на пневматични компоненти: Предна филтрация и стабилизиране на налягането за цилиндри, електромагнитни клапани и пневматични инструменти за намаляване на износването и степента на повреда.

     • Централизирана обработка на въздушни източници: Първично пречистване на въздуха и регулиране на налягането за главните въздухопроводи на заводските работилници за подобряване на цялостното качество на източника на въздух.

8. Насоки за ежедневна поддръжка

     • Редовен дренаж: Редовно източвайте натрупаната вода в чашата, за да сте сигурни, че нивото на водата е под предупредителната линия и да предотвратите навлизането на течна вода във веригата надолу по веригата.

     • Навременна подмяна на филтърния елемент: Незабавно сменете филтърния елемент, ако диференциалното налягане се повиши значително; редовна подмяна на всеки 6–12 месеца за поддържане на оптимална ефективност на филтриране.

     • Стандартна инсталация: Инсталирайте вертикално, стриктно следвайки стрелката на въздушния поток върху тялото, за да осигурите нормално разделяне на водата и ефективност на регулиране на налягането.

9. FRL Инструкции за избор на две и три единици

     • AC две единици (филтър + регулатор): Подходящ забезмаслено и чисто пневматично оборудване, като електронно прецизно оборудване, вакуумни системи и безмаслени цилиндри.

     • AC три блока (филтър + регулатор + лубрикатор): Подходящ за конвенционални пневматични цилиндри, пневматични двигатели и движещи се пневматични компоненти, които изискват смазване с масло.

Резюме с едно изречение

     Комбинацията от два блока от серията SOLIH AC интегрира високоефективно филтриране на въздуха и прецизна стабилизация на налягането, включваща модулна инсталация, регулиране на налягането против дрейф и визуално наблюдение на нивото на водата, като е най-рентабилното и широко приложимо стандартно решение за обработка на източник на въздух за промишлени автоматизирани пневматични системи.
