Филтърен регулатор от серия AW

Филтърен регулатор от серия AW | SOLIH Интегрирано устройство за филтриране на сгъстен въздух и намаляване на налягането

Марка: SOLH от Richge Technology | Всичко-в-едно пневматично устройство за третиране на източник на въздух

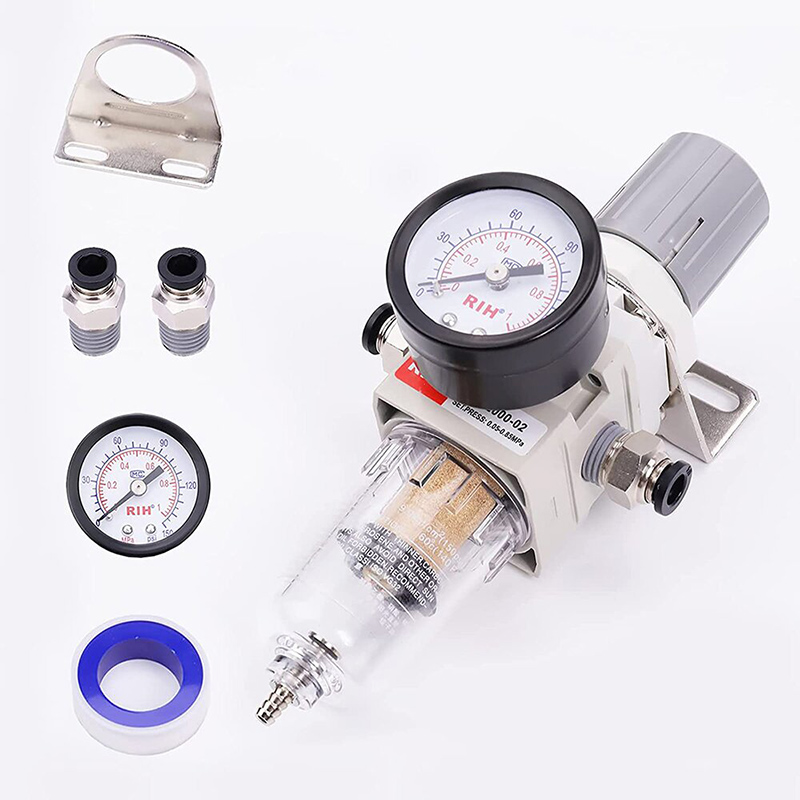

1. Общ преглед на продукта

     Филтър-регулаторът от серия SOLIH AW е устройство за обработка на въздушен източник „всичко в едно“, което интегрира функции за филтриране на въздуха и регулиране на налягането. Той извършва първично пречистване на въздуха и стабилизиране на налягането веднага след въздушните компресори, служейки като спестяваща място алтернатива на отделен AF филтър плюс AR регулаторни модули. Компактната конструкция опростява монтажа на място и намалява цялостния отпечатък на пневматичната система.

2. Общи технически спецификации

3. Диапазон на размера на модела и порта

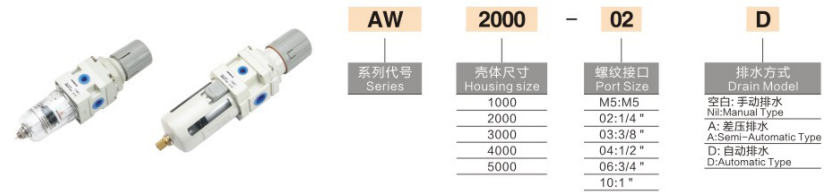

  Обяснение на кода на модела и примери

     • AW2000-02: Филтър-регулатор, серия 2000, Rc1/4", ръчно източване

     • AW4000‑04D: Филтър-регулатор, серия 4000, Rc1/2", автоматично източване

     • AW3000‑03G: Филтър-регулатор, снабден с манометър

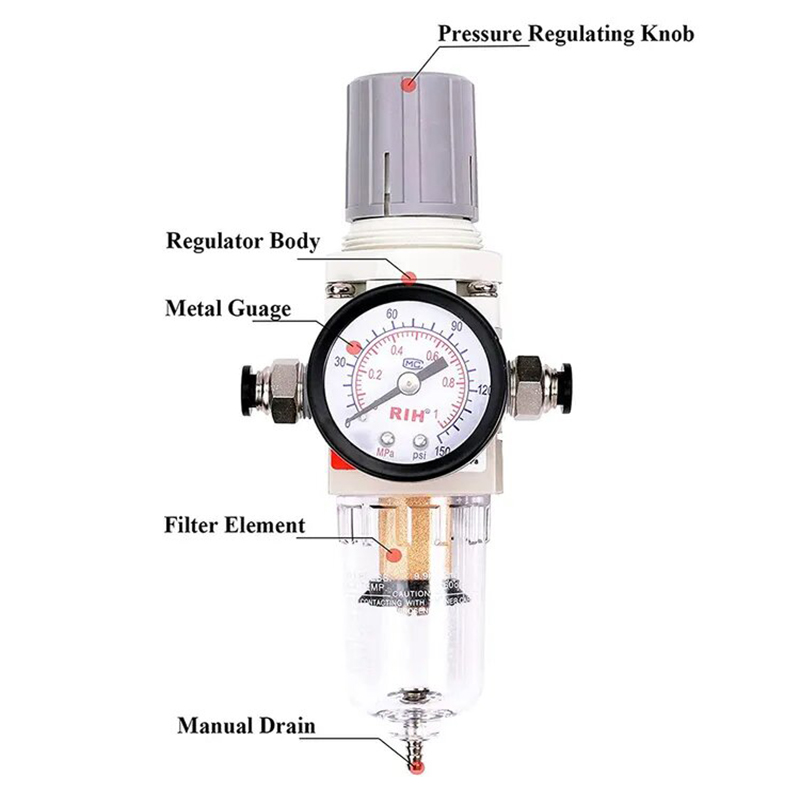

4. Структурни характеристики и предимства

     • Интегриран дизайн от една част: Филтърната купа и регулаторът на налягането са комбинирани в едно цяло за по-лесен монтаж и по-малко точки на свързване.

     • Циклонно отделяне на вода: Центробежното завихряне премахва течната вода, преди въздухът да премине през филтърния патрон, като ефективно удължава живота на филтърния елемент.

     • Копче за регулиране и натискане за заключване: Издърпайте копчето нагоре, за да регулирате налягането; натиснете надолу, за да заключите позиция, предотвратявайки нежелана промяна на налягането, причинена от вибрация или случайно докосване.

     • Вграден порт за манометър: Порт за директен монтаж за манометър без допълнителни адаптери.

     • Прозрачна PC купа със защитно покритие: Визуално наблюдение в реално време на нивото на водата във филтърната купа.

     • Съвместимост на модулно снаждане: Може да се сглобява директно с лубрикатор от серия AL, за да се изгради пълна комбинация от три звена FRL от серия AC.

5. Типични сценарии за приложение

     • Първично пречистване на въздуха и стабилизиране на налягането за оборудване за автоматизация, машини и производствени линии

     • Преден въздушен източник за обработка на оборудване за пръскане, пневматични инструменти, соленоидни клапани и цилиндри

     • Централизирано регулиране и пречистване на налягането за главните тръбопроводи на цеха и изходите на въздушния компресор

6. Указания за поддръжка

     • Редовно източвайте конденза; поддържайте нивото на водата под предупредителната линия.

     • Сменете филтърния елемент, когато падът на налягането се повиши очевидно или след 6-12 месеца нормална работа.

     • Монтирайте вертикално; подравнете стрелката на въздушния поток към тялото с действителната посока на въздушния поток.

7. Препоръчителни комбинации от въздушна верига

     • Стандартна смазана верига: AW филтър-регулатор → AL лубрикатор → пневматичен задвижващ механизъм

     • Чиста верига без масло: AW филтър-регулатор (без AL лубрикатор) → пневматичен актуатор
