Серия пневматични компоненти

SOLH Y тип двойна скоба за накрайник на пръта на пневматичния цилиндър, стандартен съединител за вилица, взаимозаменяем с SMC/AirTAC части. Вътрешна резба M10×1.25-M27×2, съответстваща на отвори 32-125mm, отвор за щифт φ10-27mm, ±5° завъртане в една равнина. Въглеродна стомана почернена/поцинкована или неръждаема стомана. Идеален за накрайници за натоварване с единично ухо с висока товароносимост в механизми за издърпване и шарнирни механизми.

SOLH F тип плаващо съединение за пневматичен цилиндър, компенсиращ съединител. Абсорбира аксиално/радиално несъосност (аксиално ±1,5 mm, ъглово ±2°~±5°), елиминира страничната сила и предпазва уплътненията на цилиндъра. Резби M6×1.0-M20×1.5, съответстващи на отвори 16-100 mm, анодизиран алуминий или 304 неръждаема стомана. Взаимозаменяем с AirTAC F серия, SMC JAF/JAHF. Идеален за пресоване, монтажни линии и транспортиране с дълъг ход.

Тип SOLH U тип рибешко око накрайник на пръта за край на пръта на пневматичен цилиндър, 360° универсална шарнирна връзка с ±13°~±15° въртене. Компенсира до 2 mm коаксиално отклонение, елиминира страничната сила и предпазва уплътненията на цилиндъра. Резби M6 × 1,0-M27 × 2, съответстващи на отвори 16-125 mm, опции за лагерна стомана / самосмазваща се мед / 304 неръждаема стомана. AirTAC F-U и SMC PHS взаимозаменяеми. Идеален за високоскоростни, ексцентрични и многоъглови товарни механизми.

SOLH C-тип самозаключващ се пневматичен бърз съединител, дизайн със самозаключваща се стоманена топка за работа с една ръка. NBR уплътнение, работно налягане 0-1.0MPa. Опции от никелирана стомана/пластмаса. PP10~PP40, серия PF/PH/SP/SM за Φ4×6~Φ8×12 PU тръба и резби G1/4, G3/8, G1/2. Кръстосана марка, взаимозаменяема с SMC & AirTAC. Широко използван за въздушни компресори, пневматични инструменти и пневматични линии на вакуум генератор.

SOLH KQ2H директно натискане с едно докосване, директен заместител на SMC KQ2H. POM тяло, никелирана месингова резба, NBR уплътнение. Работи за сгъстен въздух до 1,0MPa и вакуум до -95kPa. Обхваща Φ2-Φ16 PU/PA тръби, метрични M & R конусни резби, конфигурации с равен диаметър и редуциращи конфигурации. Идеален за вакуумни генератори, микроцилиндри и затворени пневматични тръбопроводи за автоматизация.

SOLH KQ2F натискане с едно докосване, директен заместител на SMC KQ2F. Корпус от никелиран месинг, NBR уплътнение, работи за вакуум (-0.1MPa) до 1.0MPa сгъстен въздух. Един край за PU/PA/FEP/PFA тръба, един край вътрешна резба M5/Rc1/8~Rc1/2. Компактен въртящ се дизайн за тръбопроводи в тясно пространство, широко използван при електромагнитни клапани, цилиндри и автоматизирани вакуумни вериги.

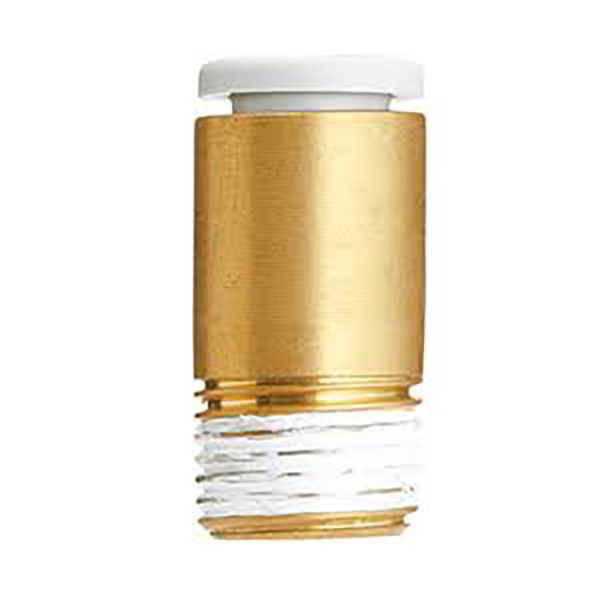

SOLH KQ2S натискане с едно докосване, директна подмяна на SMC KQ2S. Корпус от никелиран месинг, NBR уплътнение, работи за вакуум (-0.1MPa) до 1.0MPa сгъстен въздух. Единият край за PU/PA тръба, край с външна резба с вдлъбнат вътрешен шестостенен гнездо, позволява затягане с шестостенен ключ в тясно пространство. Страхотен за компактни вентилни острови, пневматично окабеляване с висока плътност и системи за вакуумна адсорбция.

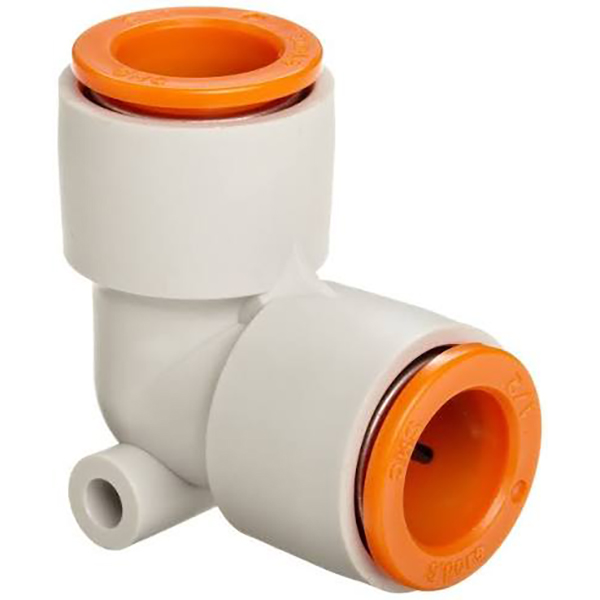

SOLH KQ2L едно докосване 90° коляно натискане във фитинг, директен заместител на SMC KQ2L. POM тяло, NBR уплътнение, поддържа 0~1.0MPa сгъстен въздух и вакуум до 95kPa. Множество стилове: външна резба, коляно с еднакъв диаметър, коляно на стеблото и коляно на редуциращо стебло за PU/PA тръба. Перфектен за спестяващи пространство 90° тръбопроводи на вакуумни генератори, електромагнитни вентили и машини за автоматизация.

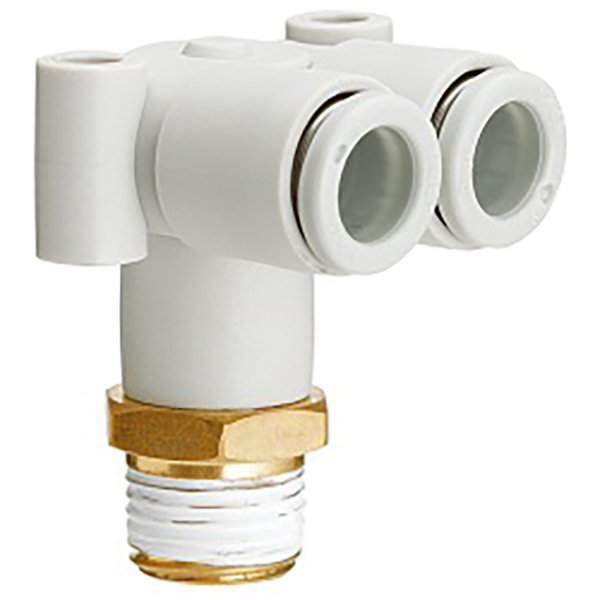

SOLH KQ2LU L-тип 1 до 2 двойни колена за вкарване, взаимозаменяеми с SMC KQ2LU. 90° дизайн с един вход и два изхода за балансиран въздушен поток. POM тяло, никелирана месингова резба и NBR уплътнение, работи за 0~1.0MPa сгъстен въздух и -95kPa вакуум. Множество резби и опции с еднакъв диаметър за PU/PA тръби, широко използвани в роботизирани крайни ефектори и разклонения на вакуумна вендуза.
