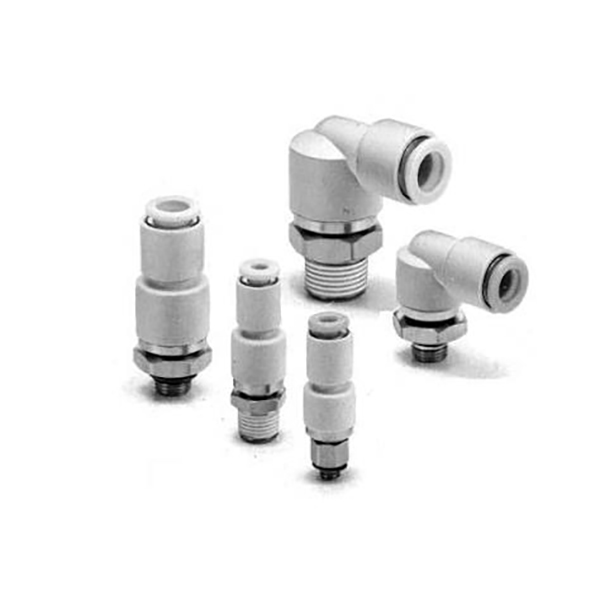

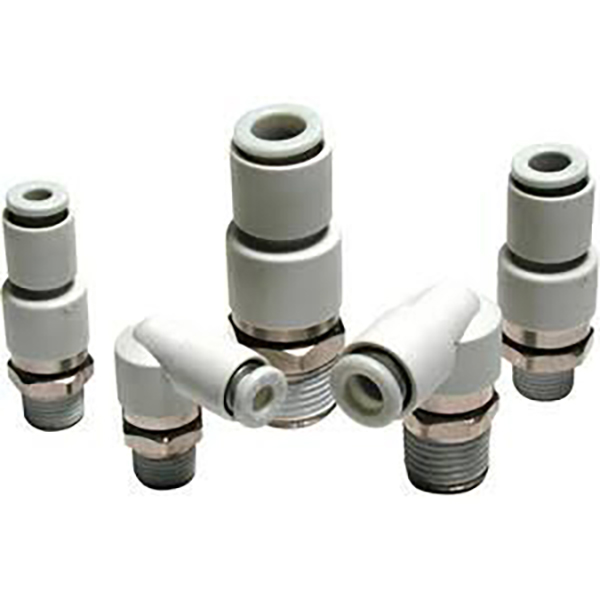

KS / KX серия въртящи се въртящи се фитинги за вкарване

SOLH KS / KX серия въртящи се въртящи се фитинги за вкарване

Марка: SOLH от Richge Technology | Въртящ се на 360° пневматичен ротационен съюз

1. Общ преглед на продукта

  Серията KS / KX са ротационни въртящи се фитинги, предназначени за непрекъснато въртене на 360° и осцилиращи приложения като роботизирани манипулатори, въртящи се маси и осцилиращи краища на цилиндри. Те предпазват въздушните тръби от заплитане, усукване или разкъсване по време на движение.

     • KS = Стандартен въртящ се тип (единичен сачмен лагер)

     • KX = Високоскоростен въртящ се тип (двойни сачмени лагери)

2. Основна разлика: KS срещу KX

     • Стандартен тип KS: Единичен сачмен лагер, нисък въртящ момент. Максимална скорост: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). Подходящ за средно-ниска скорост на трептене и периодично въртене.

     • Високоскоростен тип KX: Двойни сачмени лагери, ултра нисък въртящ момент, по-плавно въртене. Максимална скорост: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). Подходящ за непрекъснато високоскоростно въртене и чести колебания.

3. Основни функции

     • ✅ Свободно въртене на 360°: Вграденият лагерен възел елиминира възлите и усукването на тръбите във въртящите се краища.

     • ✅ Нисък въртящ момент: Само 0,006～0,022 N·m при 0,5 MPa, минимално допълнително натоварване върху осите на движение.

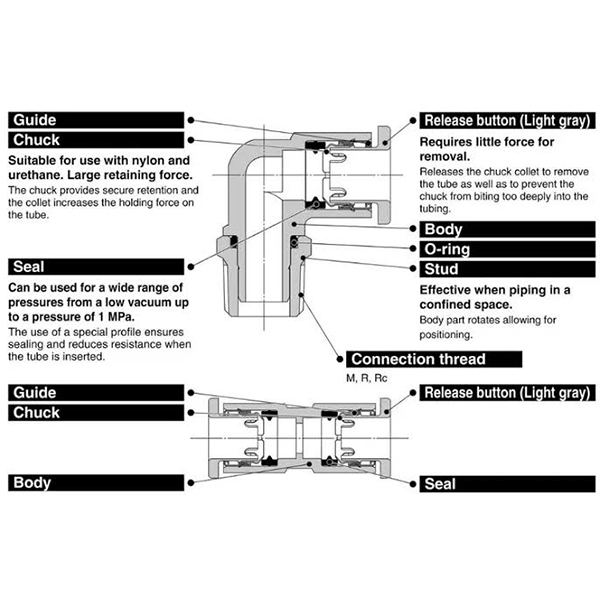

     • ✅ Вътрешна структура против въртене: Предотвратява въртенето на тръбите заедно с фитинга и удължава живота на тръбата.

     • ✅ Конструкция без мед: Безелектрическо никелиране, използваемо в среди с ограничено съдържание на мед (полупроводници, обработка на храни, медицина).

     • ✅ Push-to-Connect: Съвместим с φ4/φ6/φ8/φ10/φ12 PU, найлонови и меки найлонови тръби. Автоматично заключване при поставяне, натиснете яка за бързо освобождаване.

     • ✅ Съвместим с вакуум: −100 kPa ~ 1,0 MPa (Не се препоръчва за поддържане на критичен вакуум поради незначително присъщо изтичане).

     • ✅ Уплътнител с предварително покритие за резби (наставка S): Стандартна опция; не е необходима PTFE лента по време на монтажа.

4. Наименуване на модели и примери

  Стандартна серия KS

     • KSH06-02S: Прав (H), φ6 тръба, резба R1/4, предварително нанесен уплътнител (S)

     • KSL08-01S: Коляно (L), φ8 тръба, резба R1/8, предварително нанесен уплътнител (S)

  Високоскоростна серия KX

     • KXH04-M5: права (H), φ4 тръба, M5×0,8 метрична резба

     • KXL10-03S: коляно (L), φ10 тръба, резба R3/8, предварително нанесен уплътнител (S)

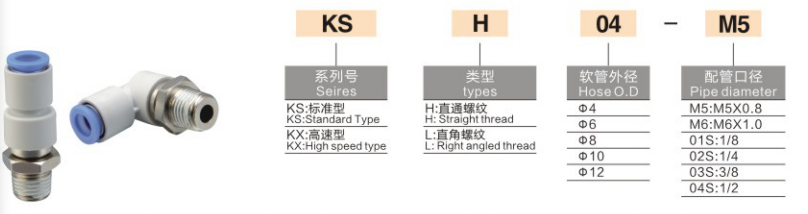

  Правило за именуване

5. Технически спецификации

Общи параметри

Въртящ момент при 0,5 MPa (N·m)

Максимална скорост на въртене (rpm)

6. Сценарии за прилагане

     1. Китката/ставата на робота: Предотвратете оплитането на тръбите върху въртящите се крайни изпълнителни елементи на робота.

     2. Ротационни индексни маси: Непрекъснато подаване на въздух на 360° за високоскоростни грамофони.

     3. Осцилиращи краища на цилиндър: Рокерни и обръщащи механизми за освобождаване на напрежението при усукване на въздушните линии.

     4. Обща автоматизация: Пневматични агрегати с често трептене и периодично въртене.

7. KS / KX срещу обикновени фитинги KQ Push-in

8. Ръководство за избор

     • Нискоскоростни трептения (≤500 rpm) →KS, по-добра цена-производителност

     • Непрекъснато високоскоростно въртене (>500 rpm) →KX, двоен лагер за по-дълъг експлоатационен живот

     • Среди без мед и чувствителни към вакуум → Предпочитайте KS / KX
