KQ2Y серия Мъжки тройник за вкарване

SOLH KQ2Y серия Мъжки тройник за включване | Пневматичен конектор за сервизен тройник

Марка: SOLH от Richge Technology | SMC KQ2Y Еквивалентна мъжка тениска (сервизна тениска) Монтиране с едно докосване

1. Общ преглед на продукта

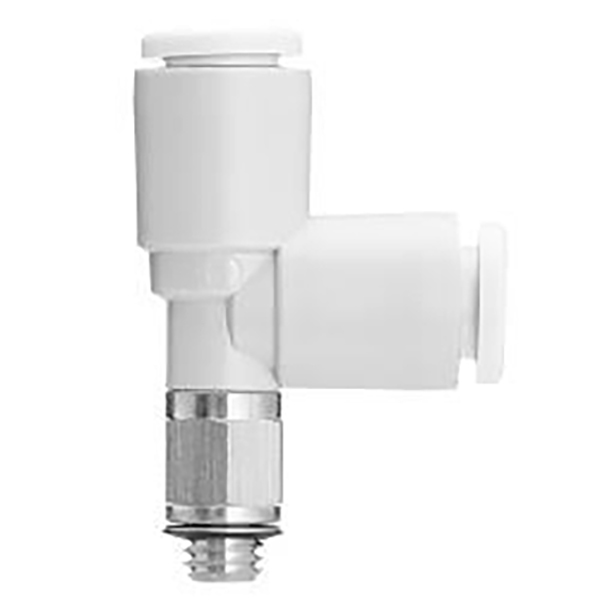

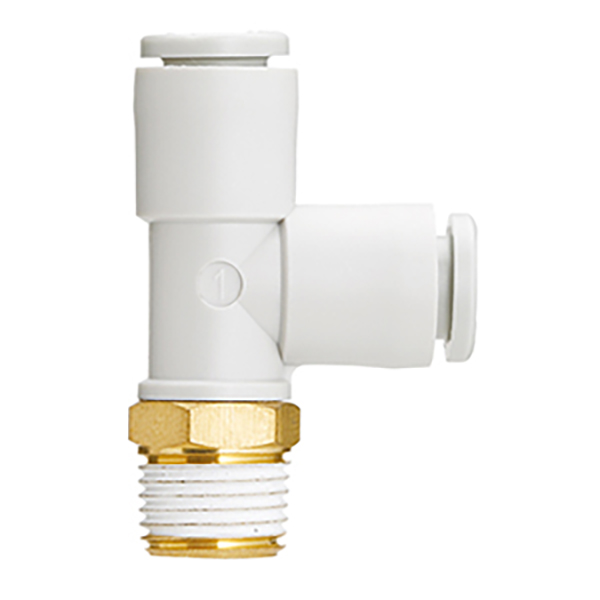

     KQ2Y е мъжката тениска за бягане (известна като сервизна тениска) от серията SOLH KQ2 за монтаж с едно докосване. Основната му конфигурация е1 вход с външна резба + 2 изхода с еднакъв диаметър. Той разклонява две въздушни тръби директно от главния резбован порт и е един от най-широко използваните разклонителни фитинги в пневматичните системи.

2. Правила за именуване на модели

  Пример за разбивка на модела:KQ2Y06-01AS
     KQ2: серия KQ2 второ поколение фитинг за включване (бяло тяло)
     Y: Т-образен тройник с външна резба (1 вход с резба, 2 изхода за натискане)
     06: Външен диаметър на тръбата за пуш-ин изходи: φ6 mm
     01: Спецификация на външната резба (R18; метрична M3/M5/M6)
     A: Уплътнение за многократно сглобяване и разглобяване; S: Предварително нанесен уплътнител за резба, не може да се използва повторно; N: Никелирана, устойчива на корозия

  Пример:KQ2Y04-M5A → Вход с външна резба M5, двойни φ4 mm изходни отвори, уплътнение.

3. Структура и основни характеристики

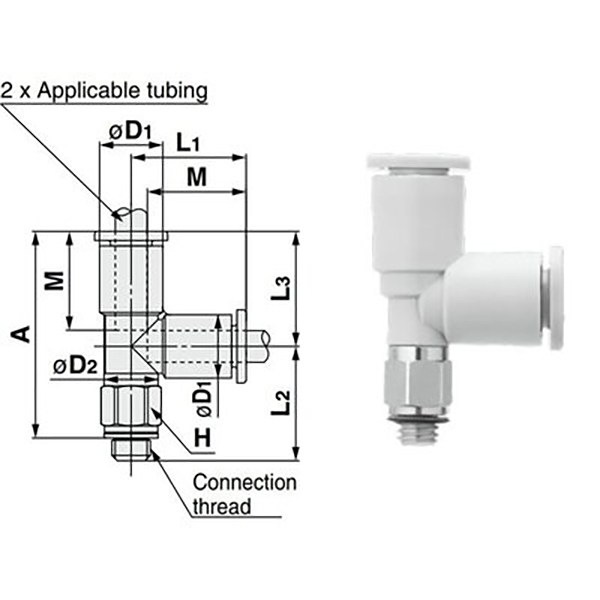

  3.1 T-тип структура (1 вход, 2 изход)

     • вход: Външна резба (метрична M / Imperial R), свързва се с клапани, въздушни цилиндри и главни тръбопроводи

     • Изходи: 2 пъхнати порта с еднакъв диаметър за PU / найлонови тръби, свързване без инструменти

     • Подпори за края на резбатаВъртене на 360°. Ориентацията може да се регулира свободно след монтажа, за да се елиминира напрежението при усукване върху тръбите.

  3.2 Основни предимства

     • Удобен за обслужване дизайн: Няма нужда да режете основната тръба. Разклонете се директно от порта с резба за лесно добавяне и поддръжка на верига.

     • Компактен и лек: PBT пластмасов корпус + никелирана месингова резба, малък отпечатък и ниско тегло.

     • Съвместим с вакуум: Работи от -100kPa вакуум до 1.0MPa положително налягане, подходящ за вакуумни вериги.

     • Висока ефективност на уплътняване: NBR уплътнителен пръстен. Уплътнение тип А позволява многократно разглобяване; Тип S предварително покрит уплътнител предотвратява изтичане.

     • Лесно освобождаване на тръбата: Кръгъл бутон за освобождаване. Натиснете, за да премахнете тръбата, без да повредите външната стена на тръбата.

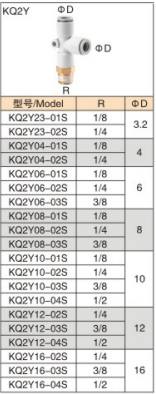

4. Списък с модели и спецификации

  4.1 Метрична резба (M3/M5/M6)

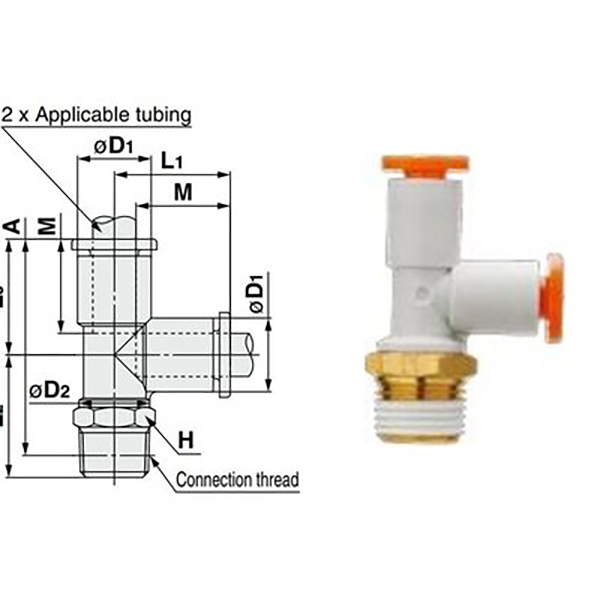

  4.2 Имперска тръбна резба (R1/8 ~ R1/2, индустриален стандарт)

5. Общи технически спецификации (стандарт от серия KQ2)

6. Сравнение на избора: KQ2Y срещу KQ2D срещу KQ2T

7. Указания за избор и инсталиране

  Ръководство за избор

     • Разклонение от соленоиден клапан / порт с външна резба на цилиндър → KQ2Y (напр. KQ2Y06-01AS)

     • Разделяне 1 към 2 в средна тръба, изискване за нисък шум → KQ2D

     • Стандартно разделяне под прав ъгъл, чувствителен към разходите проект → KQ2T

  Бележки за инсталиране

     • Изрежете тръбата плоско без неравности. Поставете тръбата докрай, докато чуете щракване, за да избегнете изтичане на въздух.

     • Тип А (уплътнение) може да се разглобява многократно; Тип S (уплътнител с предварително покритие) се нуждае от повторно запечатване след разглобяване.

     • За вакуумни приложения изберете тип A с NBR уплътнение, за да поддържате стабилно ниво на вакуум.

8. Типични приложения

     • Разклонение на изхода на електромагнитен клапан: KQ2Y06-01AS, монтиран на порт R1/8 на 5/2-пътен електромагнитен клапан за захранване на два въздушни цилиндъра.

     • Синхронизирано управление на цилиндъра: KQ2Y08-02AS на главния порт с резба R1/4 за разделяне на две φ8 тръби за синхронно задействане на двоен цилиндър.

     • Преоборудване на вакуумна верига: Разклонение от порта на основната резба на вакуумния генератор към вакуумни вендузи, лесно за поддръжка и модификация.
