Серия KQ2X / KQ2XD Редуциращо многопосочно вкарване

Серия SOLH KQ2X / KQ2XD редуциращ Y и многопосочен фитинг за вкарване | SMC еквивалентен пневматичен сплитер

Марка: SOLH от Richge Technology | SMC KQ2X / KQ2XD Резервен редуциращ Y и 4-посочен сплитер за натискане

1. Общ преглед на продукта

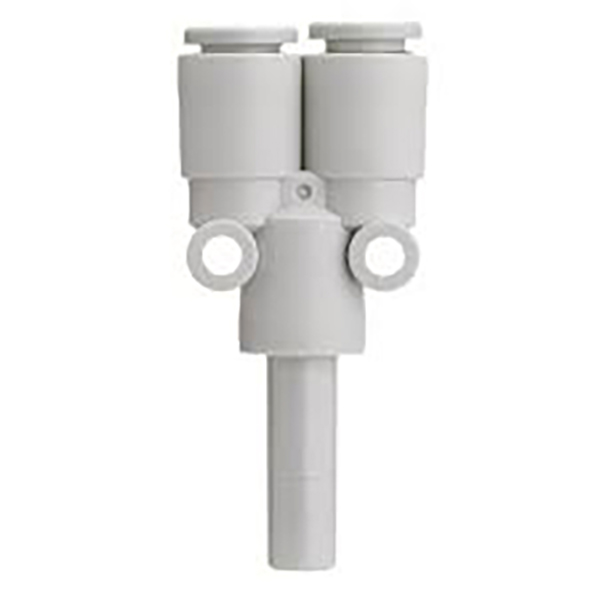

Серия KQ2X: Намаляващ Y-тип сплитер, 1 вход 2 изход

     KQ2X е Y-образен 1 към 2 редуциращ фитинг за натискане. Порт ② е порт с едно стебло; Порт ① се състои от два еднакви входа за натискане. Той разделя един входящ въздушен поток на два изхода с еднакъв диаметър с различни размери на входната и изходящата тръба, реализирайки намаляване и тръбопроводно разклонение за пневматични вериги и разпределение на вакуумна линия.

     материал: PBT пластмасов корпус, NBR уплътнителни пръстени. Съвместим с PU / PA пневматични тръби. Бърз монтаж с натискане за свързване, не е необходима PTFE лента.

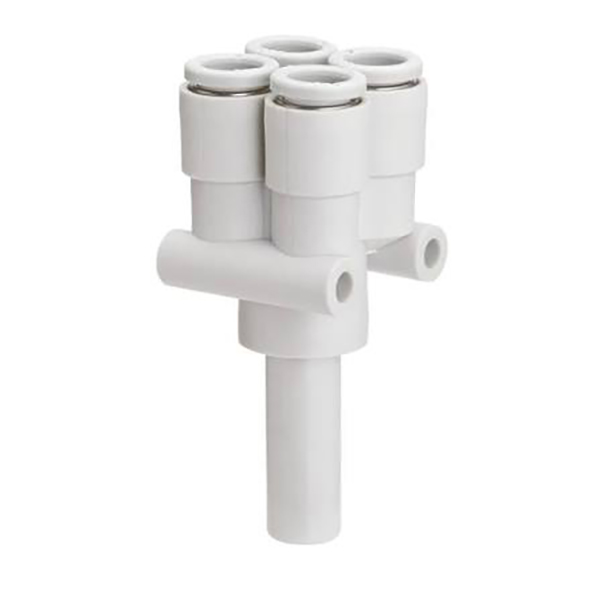

Серия KQ2XD: 4-посочен сплитер от кръстосан тип, 1 вход 4 изход

     KQ2XD е 1 към 4 редуциращ многопортов пуш-ин фитинг. Порт ② е порт с едно стебло; Порт ① осигурява четири идентични входни порта. Той разделя едно подаване на въздух на четири клона с еднакъв диаметър с редуциращ дизайн, спестявайки място за монтаж. Идеален за многостанционно миниатюрно вакуумно или пневматично разпределение.

Материал, същият като KQ2X: корпус от PBT + NBR уплътнения, конструкция за вкарване, съвместима с PU и найлонова въздушна тръба.

2. Обяснение на кода на модела

Серия KQ2X

  Формат: KQ2XXX-XX
     Първи две цифри: OD на тръбата на два разклонителни порта (Порт ①)
     Последните две цифри: Външен диаметър на стеблото на главния входен порт (Порт ②)
     Пример: KQ2X04-06 → Порт ①: два × Φ4 входни порта; Порт ②: стебло Φ6

Серия KQ2XD

   Формат: KQ2XDXX-XX
     Първи две цифри: OD на тръбата на четири разклонителни порта (Порт ①)
     Последните две цифри: Външен диаметър на стеблото на главния входен порт (Порт ②)
     Пример: KQ2XD04-06 → Четири × Φ4 порта на порт ①; Порт ②: стебло Φ6

3. Основни технически спецификации и ръководство за инсталиране

Инструкции за монтаж

     • Нарежете тръбата право и вертикално, вкарайте я докрай във фитинга, докато фиксира.

     • За да премахнете тръбата: първо натиснете освобождаващия пръстен, след това издърпайте тръбата.

Ръководство за диференциране

     • KQ2X: 1 вход, 2 изхода (Y-тип 2-посочен сплитер)

     • KQ2XD: 1 вход, 4 изхода (напречен 4-посочен сплитер)

Сценарии за приложение

     • Разпределение на вакуумна верига за множество вендузи в автоматизацията

     • Пневматичен клон за малки джигове, 3C и опаковъчно оборудване

     • Компактен колектор за многостанционни миниатюрни вакуумни модули

     • Роботизирано разделяне на въздушната линия с краен ефектор с намален отпечатък
