Марка: SOLH от Richge Technology | KQ2W Удължен L-тип коляно с едно докосване
 |
 |
 |

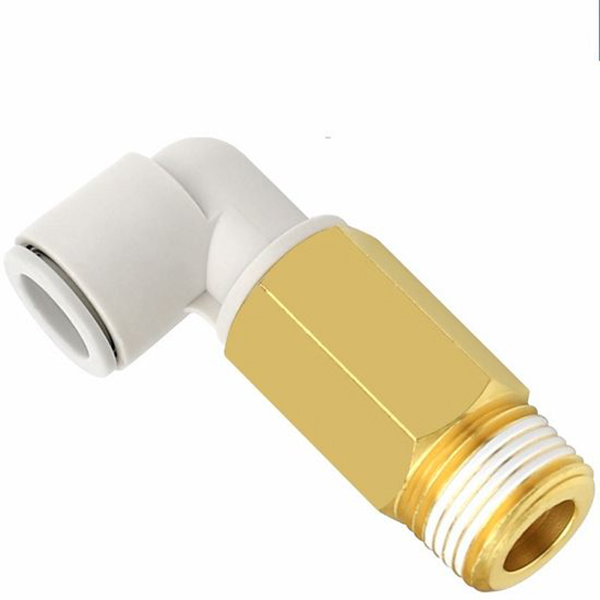

Серията KQ2W е L-тип удължено коляно за натискане на стеблото в семейството на пневматични фитинги SOLH KQ2. Конструкция под прав ъгъл 90°. Външна резба в единия край (имперска R конусна резба / метрична M фина резба), другият край за вмъкване на PU/PA пневматична тръба. Серията също така включва нередуцираща удължена версия KQ2Wxx-99, двата края за тръбна връзка за удължаване на тръбопровода и избягване на препятствия.
Основно предимство: Удълженият дизайн на стеблото разрешава ограниченията на пространството за монтаж и механичните смущения. Структура с едно докосване, поставяне и премахване на тръба без инструменти. Пластмасов корпус + месингова секция с резба, против стареене, съвместим с пневматични и вакуумни вериги. Заместител за директен внос за серията SMC KQ2W за задгранични проекти.
Формат: KQ2W □□ - □□S
KQ2W: Сериен код за L-тип удължено коляно
□□: Външен диаметър на тръбата ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)
суфикс:01S02S/03S/04S: външна резба Imperial R (1/8",1/4",3/8",1/2")
M3GM5: Метрична външна резба M3×0,5 / M5×0,8
-99: Нередуцираща удължена версия, двата края на тръбна връзка с еднакъв диаметър, без резба
|
Артикул |
Параметър |
|
Материал на тялото |
PBT инженерна пластмаса, висока устойчивост на удар |
|
Секция на темата |
Месинг с никелово покритие за предпазване от ръжда |
|
Уплътнителен материал |
NBR нитрилен каучук |
|
Съвместими тръби |
PU тръба, PA найлонова пневматична тръба |
|
Работно налягане |
0~1.0MPa, приложимо за вакуум |
|
Работна температура |
-20℃ ~ +60℃ |
|
Метод на свързване |
Push-in; натиснете освобождаващ пръстен за поставяне или отделяне на тръбата |

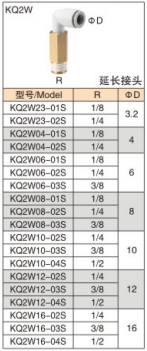

4.1 Imperial R резба версия (месингова външна резба)
|
Модел |
Външна резба R |
Тръба ΦD |
|
KQ2W23-01S |
R1/8 |
3.2 |
|
KQ2W23-02S |
R1/4 |
3.2 |
|
KQ2W04-01S |
R1/8 |
4 |
|
KQ2W04-02S |
R1/4 |
4 |
|
KQ2W06-01S |
R1/8 |
6 |
|
KQ2W06-02S |
R1/4 |
6 |
|
KQ2W06-03S |
R3/8 |
6 |
|
KQ2W08-01S |
R1/8 |
8 |
|
KQ2W08-02S |
R1/4 |
8 |
|
KQ2W08-03S |
R3/8 |
8 |
|
KQ2W10-02S |
R1/4 |
10 |
|
KQ2W10-03S |
R3/8 |
10 |
|
KQ2W10-04S |
R1/2 |
10 |
|
KQ2W12-02S |
R1/4 |
12 |
|
KQ2W12-03S |
R3/8 |
12 |
|
KQ2W12-04S |
R1/2 |
12 |
|
KQ2W16-02S |
R1/4 |
16 |
|
KQ2W16-03S |
R3/8 |
16 |
|
KQ2W16-04S |
R1/2 |
16 |

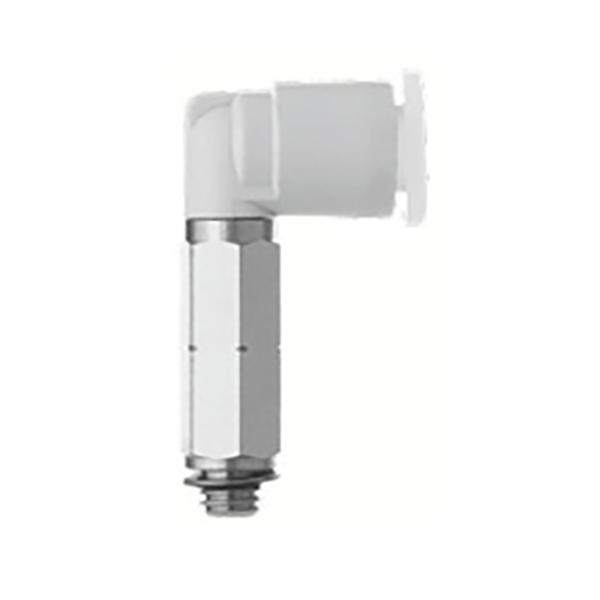

4.2 Версия с метрична M резба
|
Модел |
Мъжка резба |
Тръба ΦD |
|
KQ2W02-M3G |
M3×0,5 |
2 |
|
KQ2W02-M5 |
M5×0,8 |
2 |
|
KQ2W23-M3G |
M3×0,5 |
3.2 |
|
KQ2W23-M5 |
M5×0,8 |
3.2 |
|
KQ2W04-M3G |
M3×0,5 |
4 |
|
KQ2W04-M5 |
M5×0,8 |
4 |
|
KQ2W06-M5 |
M5×0,8 |
6 |

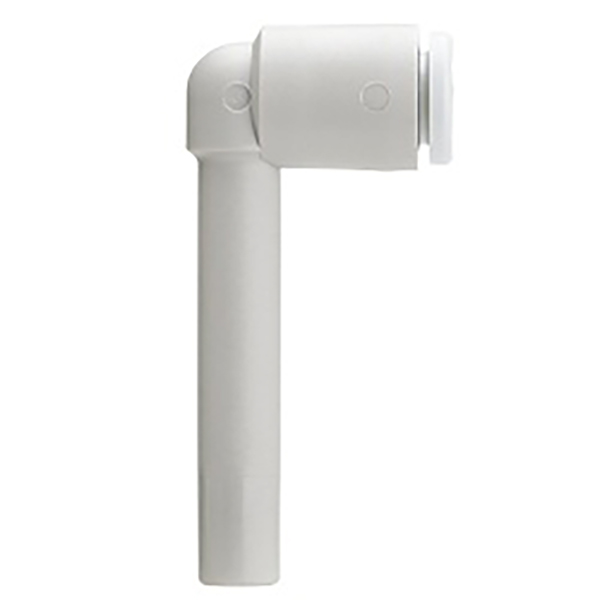

4.3 Нередуцираща разширена версия (от тръба до тръба, без резба)
|
Модел |
Порт 1 ΦD |
Порт 2 ΦD |
|
KQ2W23-99 |
3.2 |
3.2 |
|
KQ2W04-99 |
4 |
4 |
|
KQ2W06-99 |
6 |
6 |
|
KQ2W08-99 |
8 |
8 |
|
KQ2W10-99 |
10 |
10 |
|
KQ2W12-99 |
12 |
12 |
• Избягвайте механични смущения за цилиндри, вакуум генератори и соленоидни клапани; разширяване и пренасочване на посоката на тръбопровода
• 90° удължено насочване на тръбите за роботизирани вакуумни вендузи в компактни автоматизирани линии
• Директен заместител на оригиналния SMC KQ2W, заместващ внос за намаляване на разходите
• Срежете тръбата вертикално и плоско, вкарайте я до дъното, за да гарантирате запечатване.
• PTFE лентата може да бъде увита на нишки; не затягайте прекалено резбите, за да предотвратите напукване на тялото на фитинга.
• Отстраняване на тръбата: натиснете белия освобождаващ пръстен и издърпайте тръбата навън едновременно.
