KQ2E серия Съединителен фитинг за преграда

SOLH KQ2E Серия преградни съединителни фитинги | Пневматичен конектор за монтиране на панел

Марка: SOLH от Richge Technology | SMC KQ2E еквивалентен пневматичен монтаж с едно натискане на преградата

1. Общ преглед на продукта

     KQ2E е съединителният фитинг за преграда в серията фитинги с едно докосване SOLH KQ2, напълно взаимозаменяем с SMC KQ2E. Обикновено наричан фитинг за панелна преграда, той е стандартният компонент за проникване на пневматична линия през панели на оборудването и прегради. Той свързва вътрешни и външни въздушни вериги, поддържа панелен монтаж на клапани и цилиндри, широко използвани в контролни шкафове, кутии за автоматизация и прегради за чисти помещения.

2. Правила за именуване на модели

Примери за разбивка на модела:

  Стандартна двутръбна преграда: KQ2E06-00A
     KQ2: KQ2 серия 2-ро поколение фитинг за включване (бяло тяло)
     E: Съюз за прегради, панел през структура
     06: Външен диаметър на тръбата φ6 mm, двата края с еднакъв размер за натискане
     00: Двойни входни портове (преграда от тръба към тръба)
     A: NBR уплътнение, тип уплътнение за многократно сглобяване и разглобяване

  Компактна малка преграда: KQ2E04-00J
     Суфикс J: Миниатюрна компактна версия, по-малък размер за тънки панели и миниатюрно оборудване

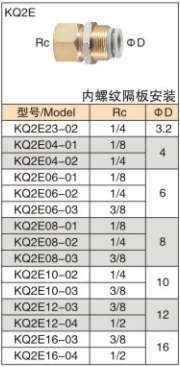

  Вътрешна резба към преграда на тръбата: KQ2E06-02A
     02: Rc14 вътрешна конусна тръбна резба

  Пълно значение: φ6 порт за включване ↔ Rc1/4 съединител за преграда с вътрешна резба

3. Три структурни типа

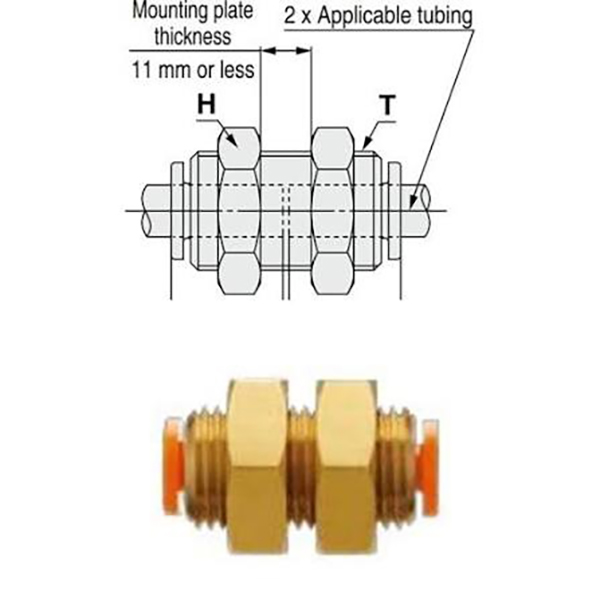

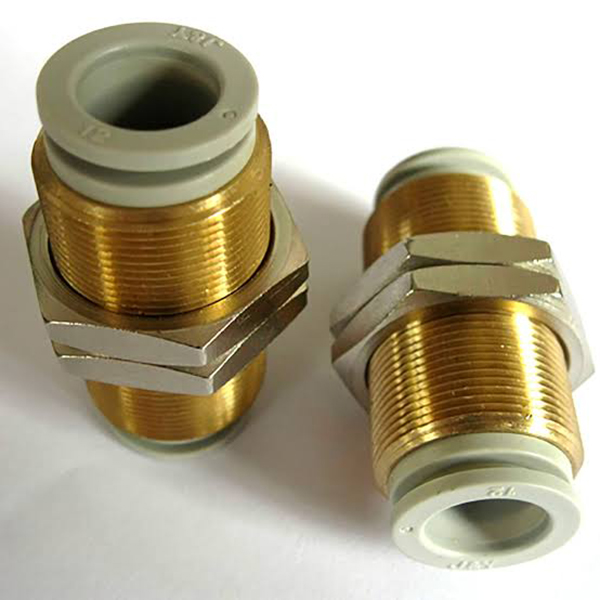

3.1 Стандартен двутръбен съединител за преграда (KQ2EXX-00)

  Характеристики на структурата:

     • Плъзгащи се портове с еднакъв диаметър в двата края. Средна секция с никелирана месингова резба + контрагайка, фиксирана след преминаване през панела

     • Канал с прав поток без намаляване на диаметъра или промяна на посоката, минимален спад на налягането

     • Въздушните тръби от двете страни на панела могат да бъдат директно свързани без допълнителни адаптери след монтажа

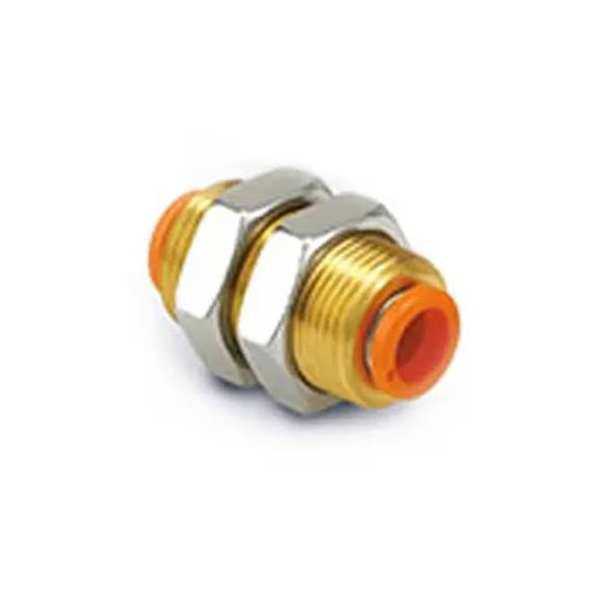

3.2 Компактен мини двутръбен съединител за преграда (KQ2EXX-00J)

  Характеристики на структурата:

     • Миниатюризиран дизайн, оптимизиран за микро оборудване и тънки панели, по-къса обща дължина и по-малък диаметър на резбата в сравнение със стандартната версия

     • Подходящ за сценарии с тънък панел и тясно място за монтаж, гъсто окабеляване

     • Същите параметри на производителност като стандартния модел, само намален физически размер

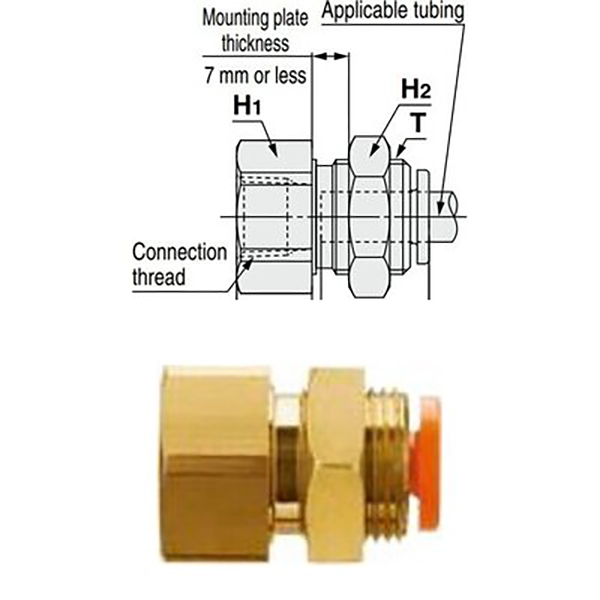

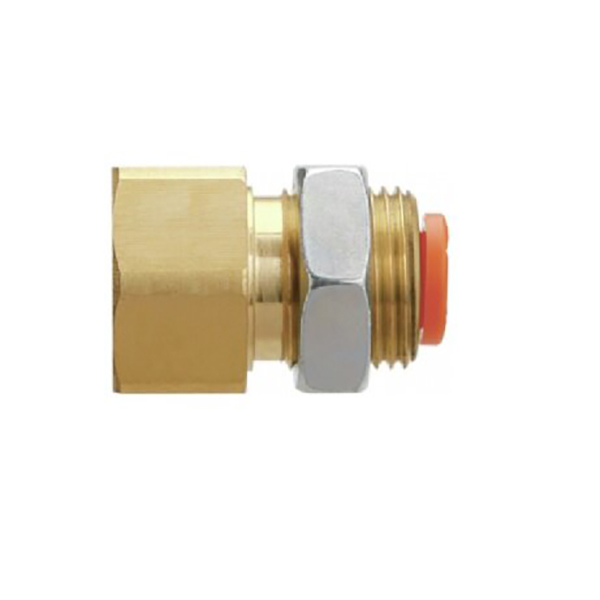

3.3 Съединение на вътрешната резба към преградата на тръбата (KQ2EXX-YY)

  Характеристики на структурата:

     • Външна резба Rc в единия край (свързване на електромагнитен клапан, цилиндър, клапанен остров вътрешен панел), в другия край входящ порт за външна тръба

     • Предлага се със секция с резба и контрагайка за проникване и фиксиране на панела. Реализирайте монтаж: кран с вътрешна резба + външна тръба за въздух

     • Портът за резба директно свързва стандартни вентили с резба; само плъзгащ се порт, открит външен панел за чисто окабеляване и предотвратяване на неправилна работа

4. Общи технически спецификации (цяла серия)

5. Указания за избор и инсталиране

  Ръководство за избор

     • Въздушна тръба през контролен шкаф / панел на оборудването, тръби от двете страни → KQ2EXX-00

     • Соленоид/цилиндър, монтиран в панела, тръба отвън → KQ2EXX-YY

     • Миниатюрно оборудване / тънък панел, ограничено тясно пространство → KQ2EXX-00J

  Бележки за инсталиране

  1. Препоръка за размер на отвора на панела:
     •Φ4Φ6 тръба: Препоръчителен диаметър на отвора Φ15 mm
     •Φ8Φ10 тръба: Препоръчителен диаметър на отвора Φ20 mm
     •Φ12Φ16 тръба: Препоръчителен диаметър на отвора Φ24 mm

  2. Ограничение на дебелината на панела: Стандартна версия ≤7 mm; компактна версия J ≤5 mm

  3. Подготовка на тръбата: Изрежете тръбата плоско и без неравности. Поставете докрай, докато чуете щракване, за да предотвратите изтичане.

  4. Закрепване на гайка: Закрепете чрез затягане на предоставената контрагайка след преминаване през панела; PTFE лента не е необходима за тип A (интегрирано уплътнение).

  5. Вакуумно приложение: Изберете тип А с NBR уплътнение за стабилно задържане на вакуума.

6. Сравнение с подобни модели

7. Типични приложения

     • Преграда на контролния шкаф: KQ2E06-00 прекарва вътрешната тръба извън шкафа за свързване на външни цилиндри, подредено окабеляване

     • Монтаж на панела на електромагнитен клапан: KQ2E06-01A за вентил вътрешен панел, само порт за натискане, изложен отвън, чист и против докосване

     • Проникване на преграда за чиста стая: Запечатано проникване на въздушна линия между чистата стая и оборудването, без да се нарушава чистата среда

     • Плътно окабеляване за компактно оборудване: KQ2E04-00J за тънък панел на малки машини, за да спестите място за оформление с много вериги
