IS10 серия механичен превключвател за налягане

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH IS10 е механичен превключвател за налягане с безконтактна тръстикова тръба (суха тръстика), основен компонент за наблюдение на налягането за стандартни пневматични вериги. Отличаващ се с проста компактна структура и ултра-надеждна производителност при дълъг цикъл, той е широко съчетан с три модула за смазване на регулатора на въздушния филтър FRL за откриване на въздушно налягане в реално време и изходен сигнал за блокиране.

Принцип на работа и вътрешна основна структура

  1. Принцип на работа

     -- Сгъстен въздух избутва буталото срещу напрежението на пружината, вграденият магнит върху буталото се придвижва близо до тръстикова тръба, за да завърши магнитния задействащ механизъм и проводимост на веригата. Когато налягането на въздуха падне под прага за нулиране, пружината избутва буталото назад, магнитът се отдалечава от тръбната тръба и веригата прекъсва.

  2. Основни структурни части

     -- Бутало с вграден постоянен магнит: Усеща изместването на въздушното налягане

     -- Рид тръба (сух рийд превключвател): безконтактно магнитно задействане, нулева механична контактна абразия

     -- Винт за регулиране на налягането: Ръчно задаване на прага на задействане с отвертка

     -- Механичен градуиран прозорец за наблюдение: Директно отчитане на предварително зададената стойност на налягането в единица MPa

Таблица със стандартни основни технически спецификации

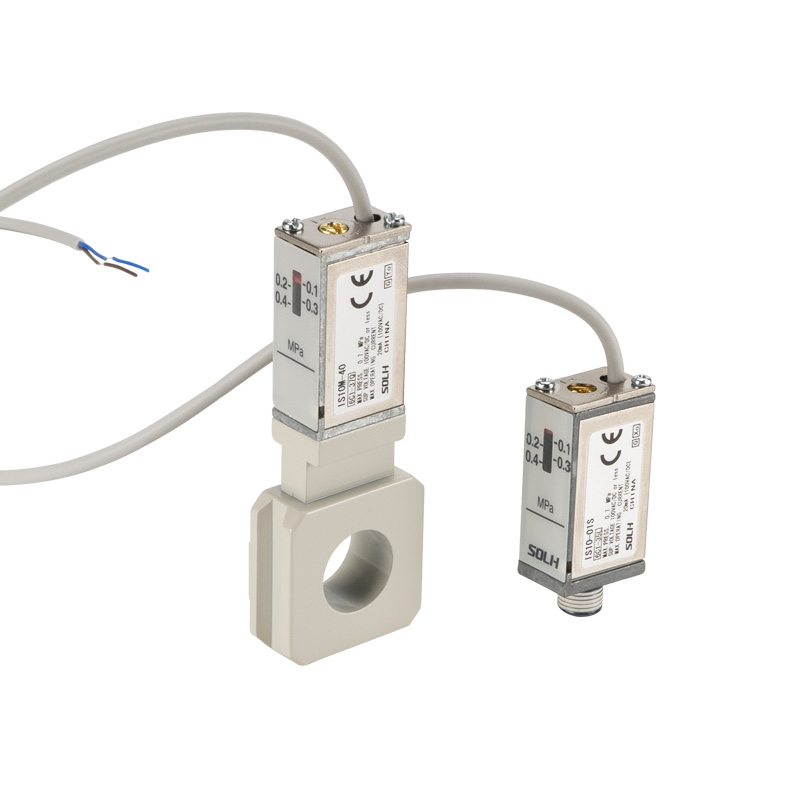

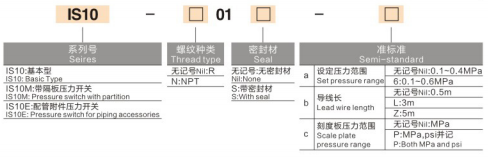

Модел от пълна серия и два стила на монтаж

Две основни инсталационни структури за различни изисквания към оформлението:

  1. Тип монтиране на вградена резба (IS10-01S)

     -- Директен монтаж с винтове през порт с резба R1/8, съвместим с единичен цилиндър, изходен отвор на електромагнитен клапан и мини индивидуални въздушни възли.

  2. Тип монтаж на основата на колектора (IS10M / IS10E)

     -- IS10M, оборудван с квадратна затягаща основа отстрани, може да бъде директно закрепен към SMC стандартен AC модулен FRL три блока без допълнителни адаптерни фитинги, спестявайки вътрешно пространство за монтаж на шкафа.

Конкурентни предимства на основния продукт

  1. Нулево механично износване на контакта

     -- Безконтактно задействане на магнитна тръстика, без електрическа искра в контактната точка; експлоатационен живот 5~10 пъти по-дълъг от традиционните механични микроконтактни пресостати като IS3000.

  2. Интуитивно офлайн калибриране на налягането

     -- Странично вграден прозорец с градуирана скала MPa, регулирайте винта за настройка с отвертка; прагът на налягането може да се настрои без захранване на място.

  3. Универсална съвместимост на AC и DC натоварване

     -- Поддържа всички AC/DC напрежения под 100V, може директно да управлява миниатюрни соленоидни вентили или да свързва цифрови входни клеми на PLC без междинно реле.

  4. Миниатюрен лек компактен дизайн

     -- 16% по-лек и 11% по-малък обем от старото поколение серия IS1000, перфектно пасва на силно интегрирано тясно автоматизирано оформление на оборудването.

Съвпадение на типични сценарии за индустриално приложение

  1. Мониторинг и аларма за ниско налягане на основния източник на въздух

     -- Монтира се на изхода на FRL три агрегата; изпраща алармен сигнал за блокиране, след като захранващото налягане падне под 0,4MPa, за да защити пневматичните вибратори и ударните чукове от повреда с недостатъчен натиск.

  2. Потвърждение на позицията на пълен ход на цилиндъра

     -- Когато цилиндърът се изпъне напълно, налягането в камерата се повишава до предварително зададена стойност, за да изведе сигнал за задействане за последователно блокиране на следващото действие на производствената станция.

  3. Безопасна защита на веригата на вибратора

     -- Мониторинг в реално време на работното въздушно налягане; прекъснете захранването на клапана за бързо изпускане, когато налягането е по-ниско от прага, избягвайте изгарянето на вибратора, причинено от слаба сила на вибрация.

Резюме с едно изречение

     Превключвател за налягане с безконтактна тръбна тръба SOLH IS10 предлага монтаж на вградена резба и варианти с щипка за колектор FRL, с 0,1~0,6MPa регулируем диапазон, 5 милиона дълъг експлоатационен живот и офлайн калибриране на налягането, идеален компактен сензор за наблюдение на налягането на въздуха с ниска цена за цилиндър, вибратор и общи пневматични вериги за автоматизация.
