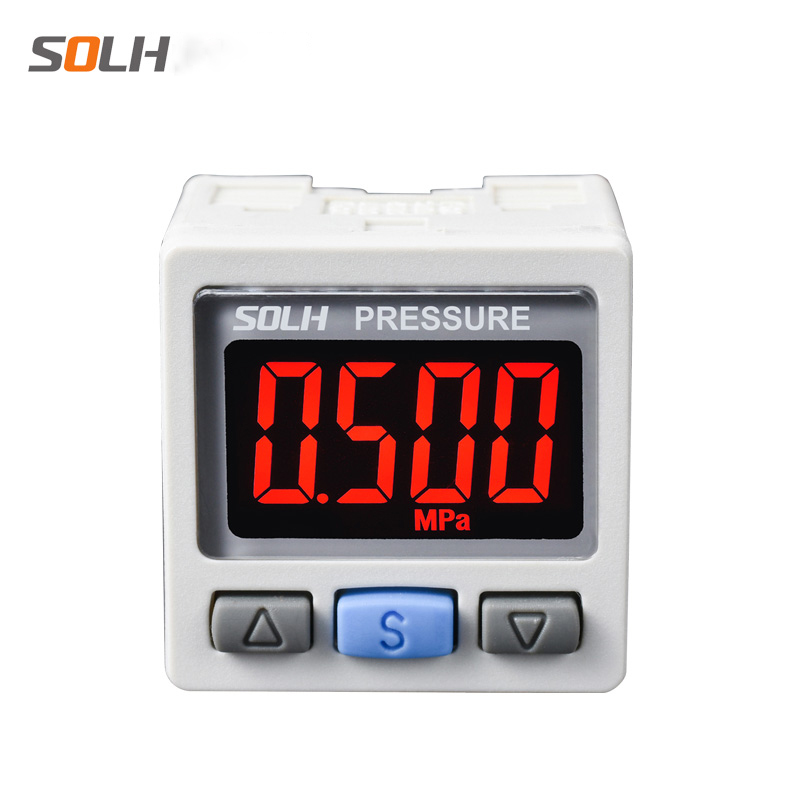

Серия ZSE30A(F) / ISE30A високопрецизен двуцветен цифров превключвател за налягане

марка:SOLH от Richge Technology

Продуктово позициониране

     Високопрецизните цифрови превключватели за налягане от серията SOLH ZSE30A(F) / ISE30A се използват за наблюдение на налягането в реално време, прагова аларма и управление на сигнала със затворен контур на всички пневматични вериги. Съвместим с работни условия на вакуум, комбинирано смесено налягане и стандартно положително налягане. Основните предимства включват ±0,2% FS свръхвисока прецизност, двуцветен червен/зелен LCD дисплей и функция за партидно копиране на параметри с едно щракване, действаща като "око за визуално наблюдение" на автоматизираните пневматични системи.

Класификация на серията по обхват на измерване на налягането

Основни технически спецификации (клас с висока точност)

  1. Дисплей: 4-разряден LCD екран, двуцветен автоматичен превключвател (зелено / червено); OUT1 съответства на зелено, OUT2 съответства на червено

  2. Точност на измерване: ±0,2% FS при 25 ℃, разделителна способност до 1/1000 пълна скала

  3. Опции за изходен сигнал

     -- Сигнал за превключване: 2-канален NPN / PNP транзисторен изход с отворен колектор (OUT1 & OUT2)

     -- Аналогов сигнал (по избор): 1~5V изходно напрежение или 4~20mA изходен ток

  4. Захранване: 12~24 VDC ±10% широк диапазон на напрежение

  5. Издръжливост на свръхналягане

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Модел с положително налягане ISE30A: 1,5 MPa

  8. Клас на защита: IP40 прахоустойчив

  9. Работна околна температура: 0 ~ 50 ℃

  10. Ексклузивна функция: Копиране на параметри с едно щракване, копиране на настройки от 1 главен модул до максимум 10 подчинени модула, ефективно избягване на грешки при настройка на параметри по време на отстраняване на грешки в партидно оборудване

Пълно правило за именуване на модела

  Пример за модел: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Сериен идентификатор на типа налягане

     -- 01: Спецификация на резбата на порта = вътрешна резба M5 (R1/8)

     -- N/P: Тип превключващ изходен транзистор

        N = NPN отворен колектор; P = PNP отворен колектор

     -- M / C / D: Дефиниция на изходна комбинация

        M = само 2 независими превключващи изходни канала

        C = 1 превключващ канал + 1~5V аналогов изход за напрежение

        D = 1 превключващ канал + 4~20mA аналогов токов изход

Логика на двуцветен LCD дисплей

     -- Зелена подсветка: Действително налягане в предварително зададения от потребителя нормален работен диапазон

     -- Червено фоново осветление: Налягането надвишава горния/долния праг на аларма (предупреждение за свръхналягане/ниско налягане)

     -- 4 регулируеми режима на показване: Поддръжка на стандартна логика (нормално зелено, необичайно червено) или обратна логика за превключване на цветовете според изискванията

Типични сценарии за индустриално приложение

  1. Пневматичен цилиндър и верига за затягане на детайла

     Задайте праг на налягането на затягане 0,5~0,7MPa; задейства червен алармен сигнал, след като налягането падне под долната граница, за да се предотврати разхлабване на детайла по време на обработка.

  2. Станция за манипулиране с вакуумно засмукване (ZSE30A вакуумен модел)

     Задайте надежден праг на адсорбция ≤ -80kPa; незабавно извежда алармен сигнал, ако степента на вакуум се влоши, за да се избегне падане на детайла по време на прехвърляне.

Сравнение на производителността спрямо обикновените механични пресостати

Ръководство за избор стъпка по стъпка

     -- Само вакуум или смесен вакуум + микро положително налягане → Изберете ZSE30AF универсален модел за комбинирано налягане

     -- Стандартна обща пневматична верига (0,4~0,7MPa подаване на въздух) → Най-популярният модел ISE30A-01-N-M

     -- Изискване на непрекъснато събиране на данни за налягането в реално време от PLC → Изберете C (1~5V напрежение) или D (4~20mA ток) аналогов изходен вариант

Резюме с едно изречение

     SOLH ZSE30A вакуум, ZSE30AF съединение и ISE30A цифрови превключватели за положително налягане разполагат с ±0,2% FS високо прецизен двуцветен LCD, 2-канален NPN/PNP превключвател + опционален 1~5V/4~20mA аналогов изход с копиране на партиден параметър с едно щракване, широко използван за наблюдение на налягането при затягане и вакуумното засмукване и аларма в автоматизирано пневматично оборудване.
