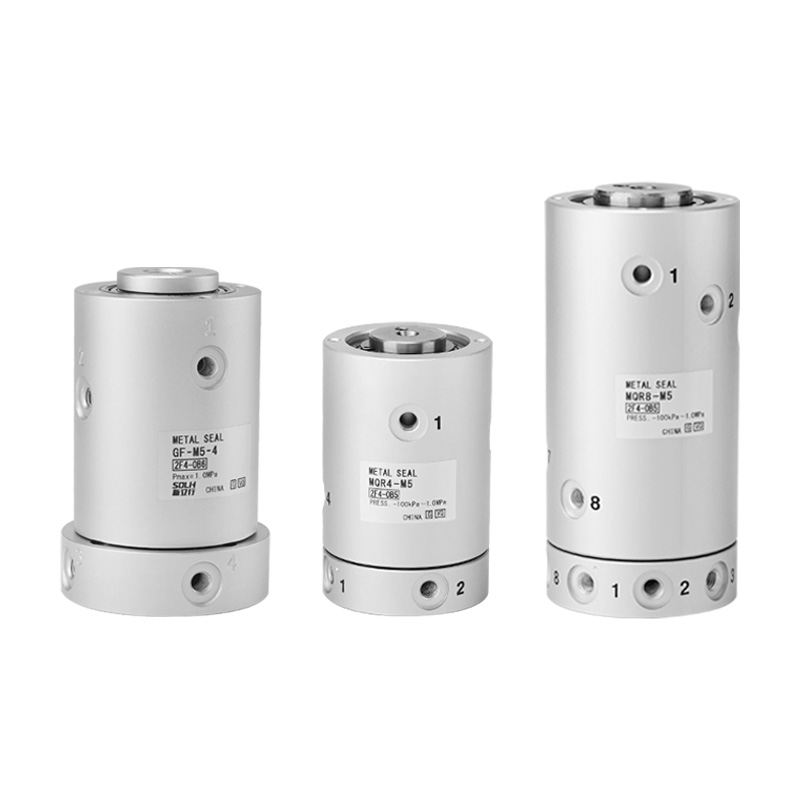

Серия MQR Ротационен съюз с уплътнение с нисък въртящ момент (SOLH)

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията MQR е многоканално ротационно съединение, използващо метално безконтактно уплътняване на междината с ултра нисък въртящ момент. Специално разработен за непрекъснато въртящи се части, включително съединения на роботи, въртящи се маси и въртящи се валове за подаване на сгъстен въздух и вакуум. Той напълно избягва усукването на тръбопровода, разполага с ултра-плавно въртене и ултра-дълъг експлоатационен живот за автоматизирани ротационни пневматични системи.

Основни предимства на продукта

     -- Изключително нисък въртящ момент: Само 0,003～0,50 N·m, носи малко допълнително натоварване на задвижващия серво/мотор

     -- Безконтактно уплътняване на метални междини: Без гумени уплътнителни пръстени, без залепване или задръстване; гладко стартиране дори след дългосрочно статично съхранение

     -- Независими многоканални въздушни вериги: Допълнителни 1/2/4/8/12/16 прохода с нулеви кръстосани течове между всяка верига

     -- Изключително удължен експлоатационен живот: До 1 милиард цикъла на въртене, дизайн без поддръжка

     -- Двупосочно въртене и капацитет с висока скорост: Максимална скорост на въртене до 3000 rpm, подходяща за високоскоростно ротационно индексиращо оборудване

     -- Съвместим с двоен вакуум и положително налягане: Диапазон на работно налягане -100kPa ~ 1.0MPa, работи както за вакуумно засмукване, така и за стандартни контури за подаване на въздух

Универсални стандартни технически спецификации

     -- Приложима течност: Сгъстен въздух, инертен газ

     -- Диапазон на работно налягане: -100kPa ~ 1.0MPa

     -- Околна и средна температура: -10 ~ 80 ℃

     -- Тип на уплътнение: безконтактна метална уплътнителна структура

     -- Поддържаща структура: Водеща опора с двоен лагер

     -- Порт Резба: M5 × 0,8 (вътрешна / външна резба по избор)

     -- Изискване за смазване: Без смазване, не е необходимо редовно пълнене с масло

Таблица за бърза справка за параметрите на модела

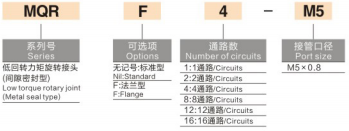

Примери за правило за именуване на модели

     -- MQR4-M5: 4 независими прохода, стандартен порт с резба M5

     -- MQR8-M5: 8 независими прохода, стандартен порт с резба M5

     -- MQR16-M5: 16 независими прохода, стандартен порт с резба M5

Типични сценарии за приложение

     -- Пневматично подаване на въздух за шарнири и въртящи се валове на промишлени роботи

     -- Ротационни индексиращи маси, ротационни цилиндри и оборудване за автоматизация на въртящи се маси

     -- Непрекъснати въртящи се кръгове за подаване на въздух на автоматизирани станции за обработка

     -- Ротационни вакуумни адсорбционни механизми за вендузи и затягащи приспособления

     -- Ротационни пневматични вериги за опаковъчни, печатни и електронни машини за производство

Основни насоки за инсталиране

     -- Фиксирайте неподвижния корпус, задвижете въртящата се страна чрез свързваща плоча

     -- Препоръчва се възел на гъвкав съединител, за да се елиминира радиалното изместено натоварване

     -- Ротационният съюз не може да понесе голяма радиална или аксиална сила; използва се само за средно предаване

     -- Спирално подреденото оформление на порта опростява маршрута на тръбите и предотвратява навиването на тръбопровода по време на въртене

Резюме с едно изречение

     SOLH MQR многоканално въртящо се съединение с метално уплътнение се отличава със свръхнисък въртящ момент, продължителност на живота от 1 милиард цикъла без поддръжка, съвместимост с двоен вакуум и положително налягане и опционални 1~16 независими въздушни прохода, идеалният компонент за подаване на въздух против усукване на тръбопровода за съединения на роботи и цялото високоскоростно ротационно оборудване за автоматизация.
