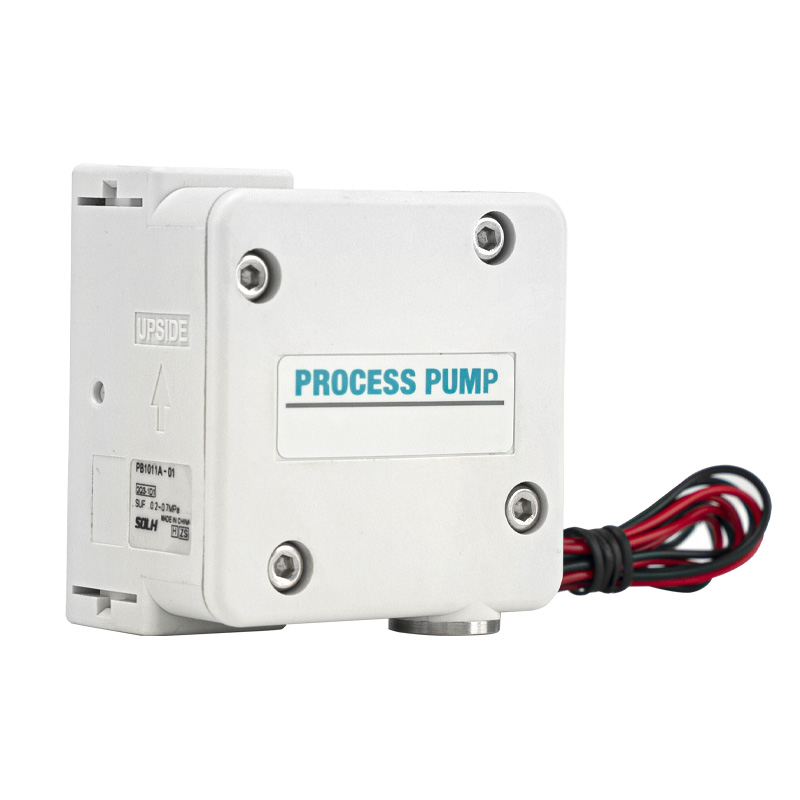

Диафрагмена помпа от серия RPB1011 (тип PB1000A с вграден електромагнитен клапан)

марка:SOLH от Richge Technology

Продуктово позициониране

     SOLH PB1011A принадлежи към серия миниатюрни еднодействащи пневматични мембранни помпи PB1000A с вграден електромагнитен клапан. Отличава се с компактен контур, пълна устойчивост на корозия и нулево изтичане на уплътнението на вала. Проектиран за доставка на микро до среден поток на химически разтворител, чиста вода, медицинска течност и реагент, това е компактна прецизна дозираща помпа, широко използвана във фината химическа, полупроводникова и биотехнологична промишленост.

Класификация на модела и режим на шофиране

     --  PB1011A: Вграден интегриран 3-портов електромагнитен вентил (DC24V), директно управление на електрическия сигнал, plug-and-play окабеляване

     --  PB1013A: Тип външен въздушен пилот, задвижван от независим външен електромагнитен клапан

     --  Суфикс на размера на порта: 01 = стандартен флуиден порт Rc1/8

     --  Общи пълни модели: PB1011A-01; PB1011A-01-B (с крачна скоба за монтаж); PB1011A-01-N (порт с NPT резба)

Основни технически спецификации (PB1011A)

     -- Задвижващо устройство: Вграден 3/2 електромагнитен клапан, DC24V, консумация на енергия 0.35W

     --  Диапазон на потока: 8～2000 mL/min (0.12～120 L/h)

     --  Работно налягане при изпускане: 0～0.6 MPa

     --  Повдигане на сухо засмукване: Макс. 2,5 m

     -- Работна температура на течността: 0 ~ 50 ℃ (без заледяване в камерата на помпата)

     -- Максимално допустим вискозитет на течността: 100 mPa·s

     -- Диапазон на налягането на захранващия въздух: 0,2～0,7 MPa

     -- Консумация на въздух: ≤40 L/min (ANR)

     -- Общи размери и тегло: 60×60×41 mm, прибл. 170 гр

     -- Шум при работа: ≤64 dB(A); допълнително намален шум с подходящ шумозаглушител

     -- Експлоатационен живот на диафрагмата: До 30 милиона цикъла на превключване

Конфигурация на материала на намокрената част

      -- Тяло на помпата: Полипропилен PP / SUS316 неръждаема стомана по избор

     -- Сърцевина на диафрагмата и възвратния клапан: композитен PTFE + PP

     -- Уплътнителен материал: FKM флуоро каучук, изключителна устойчивост на киселини, основи и органични разтворители

     -- Предимство на материала: Дизайнът на уплътнение без вал елиминира средни течове; пълна устойчивост на корозия за химически разтвор, чиста вода, медицински реагент и лека киселина/алкална течност.

Принцип на работа (тип електрическо управление PB1011A)

     -- Соленоидът е включен: Сгъстен въздух навлиза в задвижващата камера, натиска диафрагмата да се премести наляво; течността в камерата на помпата се изпуска през горния еднопосочен клапан.

     -- Електромагнитът е изключен: Задвижващата камера изпуска въздух; диафрагмата се връща надясно под силата на вградената пружина; новата течност се засмуква в кухината на помпата през долния възвратен клапан на входа.

     -- Високочестотен цикъл на включване/изключване на соленоид (1～10 Hz) реализира непрекъснато засмукване и изпускане на течност; изходният поток може да се регулира точно чрез промяна на честотата на превключване.

Изисквания за монтаж и тръбопроводи

  1. Задължително правило за инсталиране

     -- Изходният отвор за течност (OUT) трябва да сочи нагоре, за да се избегне въздушно запушване в камерата на помпата, причиняващо прекъсване на потока.

 2. Дефиниция на порт и спецификация на нишка

     -- Основни портове за вход/изход на течност: стандартен Rc1/8", NPT1/8 по избор

     -- SUP порт за подаване на въздух: резба M5×0,8

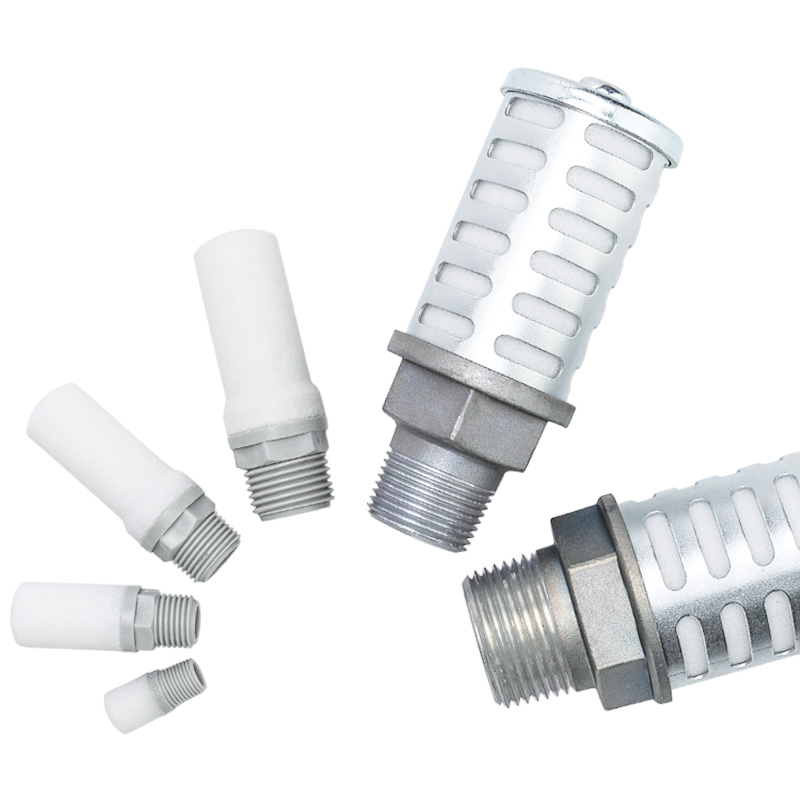

     -- Изпускателен EXH порт: резба M5×0.8, съвместим с миниатюрен шумозаглушител AN05-M5

  3. Монтажни отвори

     -- 2 × M4 отвора за винтове с дълбочина 6 mm; или φ4.5 проходни отвори; специален аксесоар за крачна скоба KT-PB1A-5, наличен за стационарно инсталиране на оборудване.

Типични сценарии за индустриално приложение

     -- Производство на полупроводници и фотоволтаици: пренос на химически разтворители, цикъл на циркулация на почистваща течност

     -- Медицинско и биохимично оборудване: Микро доставка на реагент, буферен разтвор и биологична течност

     -- Машини за печат и опаковане: система за автоматично подаване на мастило, лепило

     -- Опазване на околната среда и пречистване на водата: дозиране на химически агенти, вземане на проби от отпадъчни води

     -- Промишленост за обща автоматизация: флуиди за рязане, почистващи препарати и транспортиране на леки масла

Насоки за избор на модел

     -- Съвпадение на потока: Изберете PB1011A за поток ≤2000 mL/min; PB1013A въздушен пилотен модел за специални сценарии за контрол на връзката (максимален поток 1000 mL/min)

     -- Избор на намокрен материал: PP тяло на помпата за обща слаба химическа течност; Комбинация SUS316 + PTFE за силен корозивен разтворител

     -- Режим на управление: Електрическо директно управление изберете PB1011A; оборудване външно блокиращо свързване изберете тип въздушен пилот PB1013A

     -- Допълнителни аксесоари: Инсталирайте шумозаглушител на изпускателния порт, за да намалите шума при работа; съвпадаща скоба за крака за дълготраен фиксиран монтаж

SOLH Interchange Advantage

     Серията SOLH-PB1011 напълно съвпада с оригиналната серия SMC PB1011 по общи размери, оформление на резбата на порта и всички параметри на производителност, директна подмяна без модификация на тръбопровода, с превъзходна производителност на разходите.

Резюме с едно изречение

     SOLH PB1011A миниатюрна вградена соленоидна пневматична диафрагмена помпа приема непропускливи PTFE/FKM устойчиви на корозия намокрени части без уплътнение на вала, поддържа 8~2000mL/min дозиране на микро-среден поток, предлага се във версии с електрически интегриран соленоид и външен въздушен пилот, компактната прецизна трансферна помпа за полупроводници, медицина, печат и околната среда системи за доставяне на реагенти.
