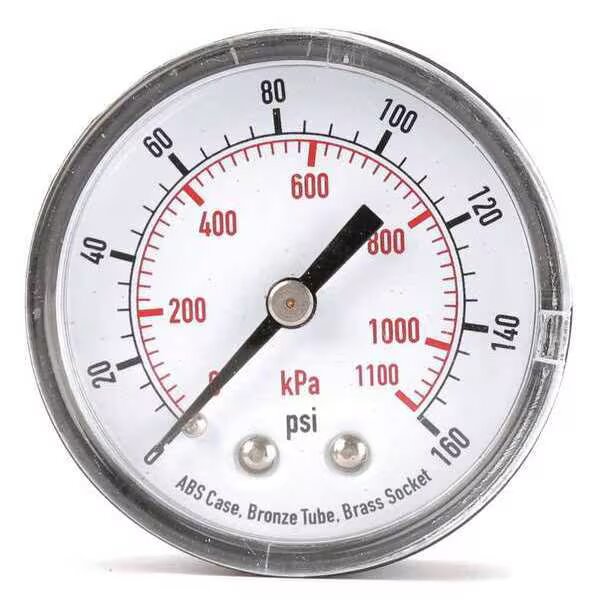

Пневматичен манометър от серия G

Общ пневматичен манометър от серия G

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH G е стандартен манометър, предназначен за пневматични системи за измерване на налягането на сгъстен въздух, разделен на стандартен основен тип и тип граничен индикатор с цветен предупредителен пръстен. Диапазонът на външния диаметър на циферблата е φ15 ~ φ63, обхватът на налягането обхваща 0,2~1,5MPa със стандартна точност ±3% F.S. Предлагат се две монтажни конструкции: модел G със задна резба за монтаж на панел и модел GA със странична резба за директен монтаж на тръбопровод.

Сериен размер и спецификация на размерите (външен диаметър × съединителна резба)

     -- G15: φ15, M5 вътрешна резба / R1/8; ултра-миниатюрен, съчетан с микро пневматични клапани

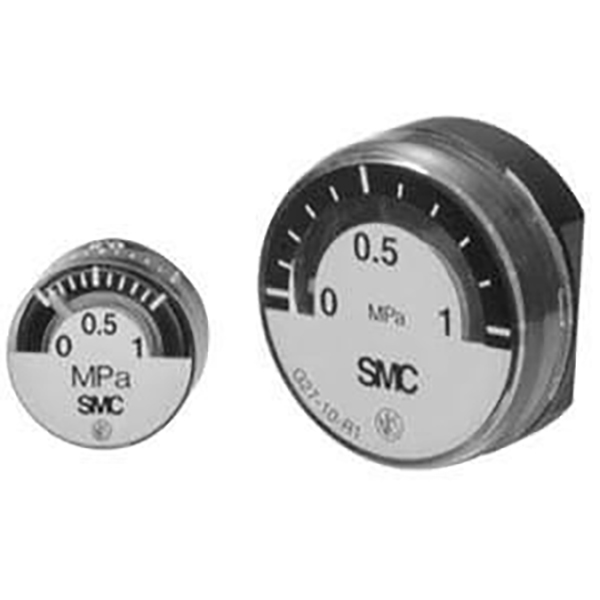

     -- G27: φ26, R1/16 / R1/8; компактно тънко тяло за ограничено тясно пространство за монтаж

     -- G36 / GA36: φ37.5, R1/8; масов стандартен модел с общо предназначение

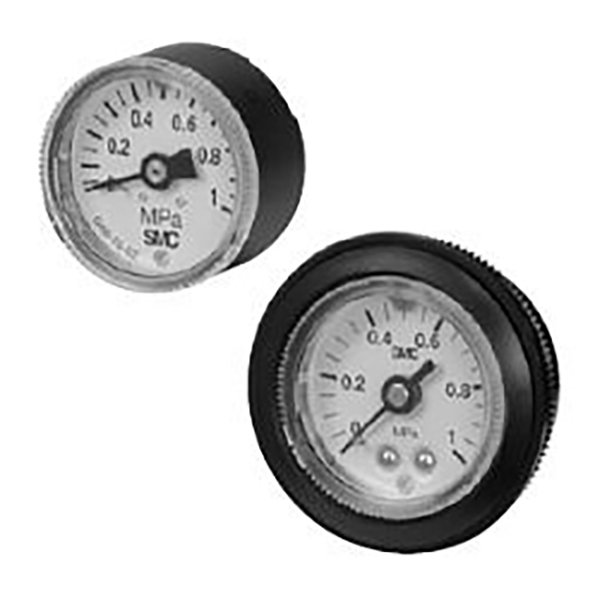

     -- G46 / GA46: φ42.5, R1/8 / R1/4; най-широко използваният, допълнителен пръстен за индикатор на границата

     -- G53-L: φ51, R1/8 / R1/4; средно голям циферблат с червено-зелен предупредителен пръстен за ограничение

     -- G63-L: φ63.4, R1/8 / R1/4; супер голям циферблат, ясно четене от голямо разстояние

Правило за именуване на модели и примери

 1. Формат за именуване

     -- G / GA + Код на размера + Незадължителен суфикс L + Код на диапазона на налягане + Код на резбата

     -- Суфикс L = Снабден с червено-зелен пръстен за индикатор на границата

  2. Примерни модели

     -- G46-10-02:

         G46 = φ42,5 модел със задна резба | 10 = 1,0MPa диапазон | 02 = резба R1/4

     -- GA36-10-01:

        GA36 = φ37,5 модел на странична резба | 10 = 1,0MPa диапазон | 01 = резба R1/8

     -- G36-L-10-01

        С червено-зелен предупредителен пръстен за ограничение L, φ37.5 задна резба, 1.0MPa, R1/8

  3. Дефиниция на код

     -- Код на обхвата на налягането:

         2 = 0~0.2MPa

         4 = 0~0.4MPa

        10 = 0~1.0MPa

        15 = 0~1.5MPa

    -- Код на нишката

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 метрична вътрешна резба3.

Универсални основни технически параметри

  1. Измерима среда: Сгъстен въздух; Несъдържащи масло и без мед версии на мокрите части по избор за чист процес

  2. Стандартни диапазони на налягане: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa

  3. Степен на точност: Стандартен ±3% F.S.; мини G15 & G27 ±5% F.S.

  4. Конфигурация на материала:

     -- Корпус: цинкова сплав / никелиран лят алуминий

     -- Покритие на прозореца: Удароустойчив поликарбонат

     -- Свързващ фитинг: Месинг; налична алтернатива без съдържание на мед

  5. Работна температура: -5 ~ +60 ℃ (средно без заледяване)

  6. Класификация на монтажа

     -- Тип G: Задна резба, предназначена за монтаж на вграден панел

     -- Тип GA: странична резба, директен вграден тръбопроводен монтаж

L Модел с пръстен за индикатор на границата

     -- Червен пръстен: Горна граница/праг на аларма за високо налягане

     -- Зелен пръстен: нормален интервал на безопасно работно налягане

     -- Бяла стрелка: динамична стойност на въздушното налягане в реално време

     -- Основно предимство: Интуитивна визуална преценка на състоянието без внимателно отчитане на скала, идеален за монтажни линии и централизирани многоточкови шкафове за наблюдение

Ръководство за избор стъпка по стъпка

  1. Миниатюрно и тясно ограничено пространство: Изберете G15 / G27 (φ15 / φ26)

  2. Обикновени стандартни пневматични вериги: G36 / G46 (φ37.5 / φ42.5)

  3. Изисква се визуално предупреждение за налягане: G36-L / G46-L с пръстен за ограничаване на цвета

  4. Изискване за дистанционно четене на дълги разстояния: голям циферблат G53-L / G63-L (φ51 / φ63)

  5. Разграничение в режима на инсталиране

     -- Директен монтаж на тръбопровод → серия странична резба GA

     -- Контролен панел на оборудването, вграден монтаж → G серия задна резба

Бърз справочник за популярен стандартен модел

     -- G27-10-R1: φ26 циферблат, диапазон 1.0MPa, резба R1/16

     -- G36-10-01: φ37.5 задна резба, 1.0MPa, R1/8

     -- G46-10-02: φ42.5 задна резба, 1.0MPa, R1/4

     -- G46-L-10-02: φ42.5 задна резба, червено-зелен ограничителен пръстен, 1.0MPa, R1/4

Резюме с едно изречение

     Пневматичният манометър от серията SOLH G покрива φ15~φ63 пълни размери на циферблата със задна/странична резба, два стила на монтаж, опционален пръстен за предупреждение за ограничаване на цвета тип L, пълни диапазони на налягане от 0,2~1,5MPa и чисти версии без съдържание на мед, стандартният аксесоар за наблюдение на въздушното налягане за всички пневматични вериги за индустриална автоматизация.
