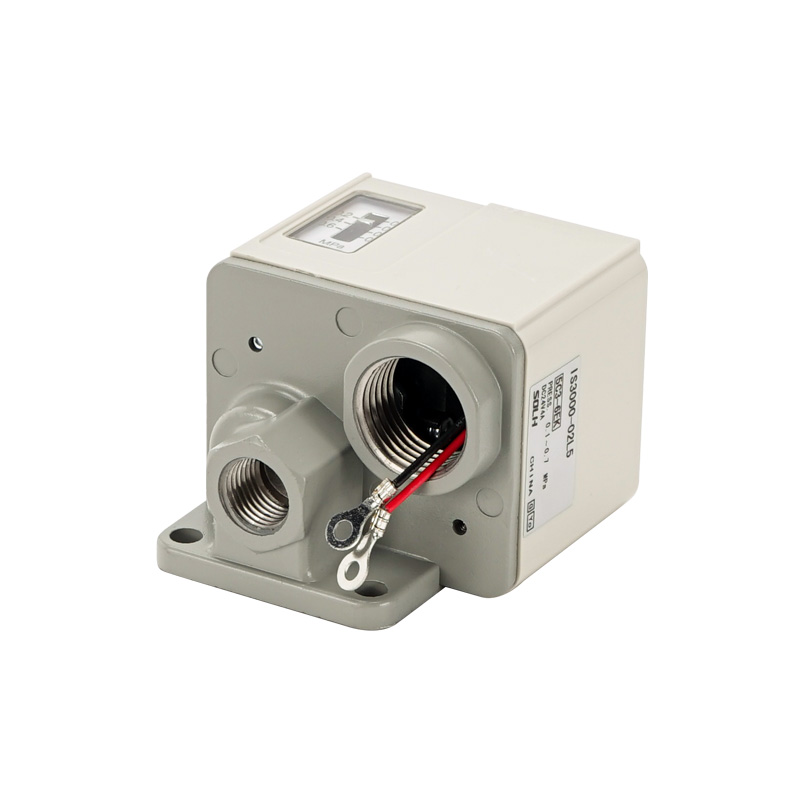

Механичен микропневматичен превключвател за налягане от серия IS3000

Марка: SOLH от Richge Technology

Продуктово позициониране

     Серията SOLH IS3000 е класически механичен микропревключвател за налягане с бутало. Той натиска вътрешен микроконтактен превключвател чрез въздушно налягане, действащо върху пружинно бутало, осигурявайки стабилен директен електрически изход. Използва се главно за защита на въздушната верига от над/под налягане и автоматично управление на задействане, същата степен и съвместим заместител като серията рийд ключ IS10. Перфектен за среда с силни вибрации, където електронните цифрови превключватели са нестабилни.

Принцип на работа и основна структура

  1. Принцип на работа

     -- Сгъстен въздух избутва пружиниращото бутало; след като въздушното налягане достигне предварително зададения праг, буталото механично задейства вградения микропревключвател, за да отвори или затвори контактната верига. Когато налягането падне под стойността на хистерезис, пружината нулира буталото и възстановява първоначалното състояние на превключвателя.

  2. Основни структурни компоненти

     -- Горен бутон за регулиране на налягането: Директна въртяща се настройка на налягането на спусъка без захранване

     -- Вграден 1ab микропревключвател: Универсален AC/DC товар, директно свързване на PLC входни терминали или задвижване на малки електромагнитни вентили

     -- Градуиран прозорец за наблюдение на налягането: Видима скала MPa за предварително зададено отчитане на налягането в реално време

     -- Корпус от лят под налягане алуминий: защита от прах IP40, подходящ за общи среди във фабрични работилници

Универсална стандартна таблица с технически спецификации

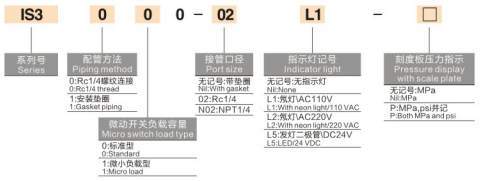

Пълно кодиране на модела и обяснение на варианта

  1. Примерен модел: IS3000-02-P

     -- IS3000: Основна стандартна серия корпуси с резба

     -- 02: Код на нишка на порт = Rc1/4; суфикс N02 = NPT1/4 американска резба

     -- P: Вградена неонова индикаторна светлина (празна = стандартен модел без светлина)

 2. Производни специални модели

     -- IS3100: Вариант за повърхностен монтаж на уплътнение, съчетан с модулни модули за обслужване на въздух (серия AFC/AC) за интегриран монтаж на колектор

     -- IS3010: Специализиран модел за микро ниско натоварване, оптимизиран за въвеждане на малък DC сигнал на PLC контролери

Основни предимства на продукта

  1. Устойчив на удари и вибрации механичен дизайн за тежък режим на работа

     -- Твърдо бутало + микроконтактна конструкция, стабилна производителност при непрекъснати вибрации от вибратори, ударни чукове и оборудване за щамповане, без отклонение на сигнала или фалшиво задействане.

  2. Лесно калибриране на място без захранване

     -- Горно въртящо се копче за регулиране + видим градуиран прозорец; прагът на налягането може да се настрои офлайн без захранване на контролния шкаф.

  3. Широка съвместимост на AC/DC натоварване

     -- Високият капацитет на контактно натоварване от 1 A ​​позволява директно задвижване на малки електромагнитни вентили без междинни релета или директно свързване към цифрови PLC входни точки.

  4. Ултра-нисък хистерезис

     -- Максимална мъртва зона ≤0,05MPa, постоянно задействане и налягане за нулиране, за да се избегнат чести бързи цикли на включване и изключване на оборудването надолу по веригата.

Съвпадение на типични сценарии за индустриално приложение

  1. Защита от ниско налягане на главния източник на въздух

     -- Инсталиран след лубрикатора на регулатора на въздушния филтър; задейства алармен сигнал, ако захранващото налягане падне под 0,4MPa, за да предпази K/GT вибраторите, BVP/SK ударните чукове и пневматичните задвижващи механизми от повреда с недостатъчен натиск.

  2. Потвърждение на позицията на хода на цилиндъра

     -- След като цилиндърът се разтегне напълно, налягането в камерата се повишава до предварително зададена стойност, за да изпрати сигнал за превключване за блокиране на следващата стъпка на производствения процес.

  3. Защитна блокировка на веригата на вибратора

     -- Следи работното въздушно налягане; прекъсва захранването на XQ бързите изпускателни клапани, когато налягането падне под прага, за да предотврати изгарянето на вибратора, причинено от работа под налягане.

Сравнение на производителността: IS3000 VS IS10 Reed VS ISE30A Digital Switch

Резюме с едно изречение

     SOLH IS3000 серия бутален механичен пневматичен превключвател за налягане се отличава с нисък хистерезис, силна устойчивост на вибрации и висок капацитет на контактно натоварване, с налични варианти на PLC с резба/уплътнение и микронатоварване, широко използвани за защита на налягането на въздушната верига и автоматични сигнали за задействане на процеса на вибратори, станции за затягане на цилиндри и общо оборудване за автоматизация.
