Възвратен клапан за бързо свързване от серия AKH / AKB

Серия SOLH AKH / AKB Бързо свързващ възвратен клапан (тип ръкав)

Марка: SOLH от Richge Technology | Интегриран еднопосочен вентил + фитинг за натискане

1. Общ преглед на продукта

  Серията AKH / AKB е интегрирана комбинация от компонентивъзвратен клапан + фитинг за бързо вкарване, предназначен за предотвратяване на обратен поток, задържане на налягането и прекъсване на вакуума в пневматични вериги. Компактен размер, бърз монтаж и изключително ниско налягане на напукване.

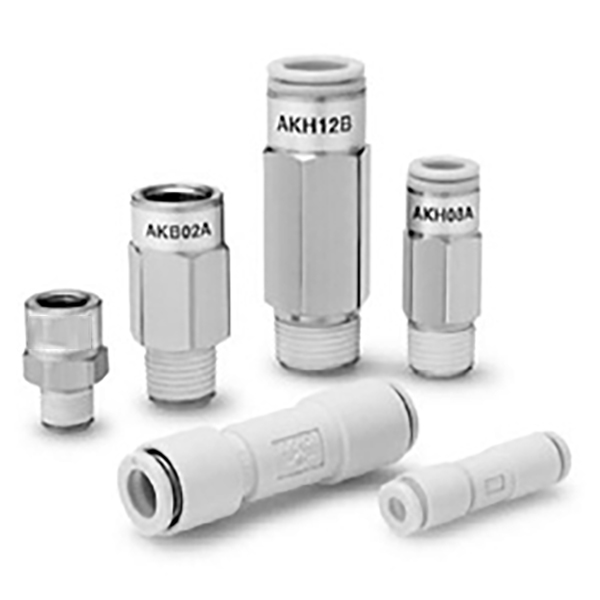

  Основна разлика между AKH и АКБ

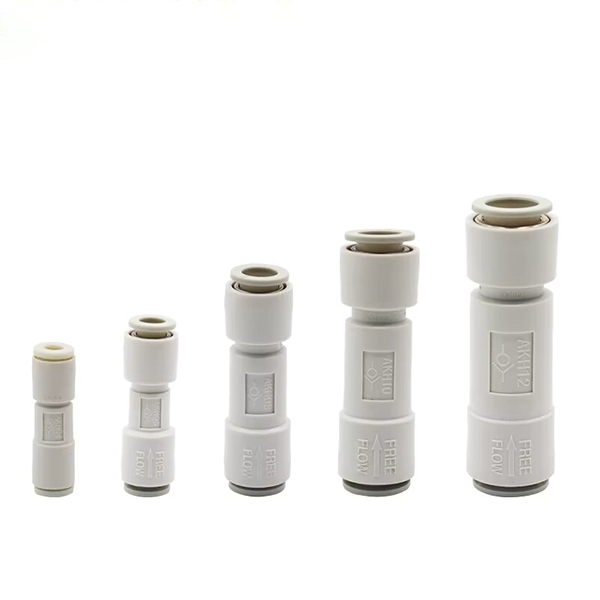

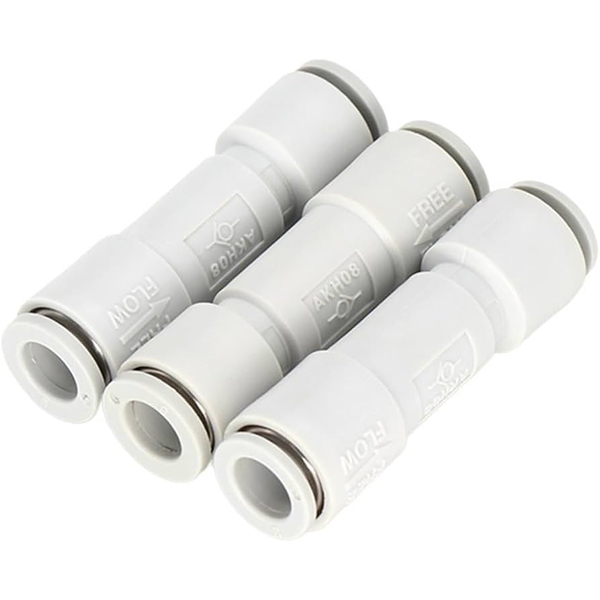

   AKH: Права втулка с двоен порт за натискане, от двете страни за въздушна тръба (Φ4 ~ Φ12).

   АКБ: Една външна резба + една вътрешна резба тип втулка, за предотвратяване на обратния поток между резбовите портове

• АКБ‑A: Посока на потока → Външна резба → Външна резба

• АКБ‑B: Посока на потока → Външна резба → Външна резба

2. Основни функции

  1. Изключително ниско налягане на напукване:0,005 MPa (5 kPa), подходящ за вакуумни системи (-100 kPa ~ 1 MPa)

  2. Висок дебит: Голяма ефективна площ на напречното сечение с ниско съпротивление на потока

  3. Бързо монтиране с натискане: Съвместим с PU / PA найлон / мека найлонова тръба; звуково „щракване“, след като тръбата се заключи на място

     • Материал: Корпус на клапана PBT / цинкова сплав; обков никелиран месинг; челюсти за захващане SUS304 неръждаема стомана

     • Максимално работно налягане: 1,5 MPa

     • Работна температура: -5 ℃ ~ +60 ℃ (без условия на заледяване)

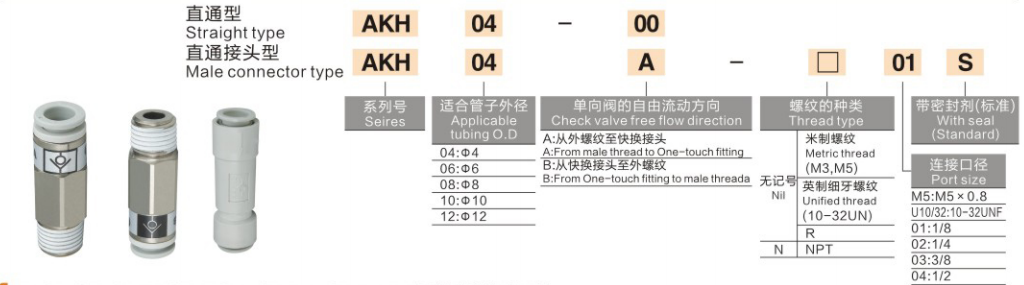

3. Дефиниция и примери на код на модела

 1. AKH (тип двойно натискане)

      • AKH06‑00: Серия AKH, Φ6 тръба, двойни входни портове (-00 = без резба)

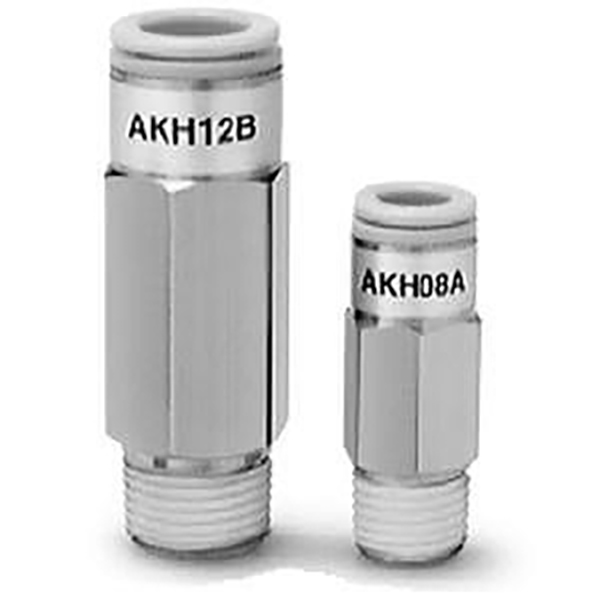

      • AKH08A‑02S: Серия AKH, Φ8 тръба, R1/4 външна резба, предварително нанесен уплътнител за резба S

  2. AKB (тип втулка с резба)

     • АКБ02A‑02S: серия AKB, резба R1/4, посока на потока тип A (мъжки → женски), уплътнител за предварително покритие S

4. Стандартни спецификации

 1. AKH – Двоен възвратен клапан

  2. AKB – възвратен клапан с резбова втулка

5. Типични приложения

     • Задържане на налягането в цилиндъра: Предотвратете потъването или отнасянето на товара

     •. Вакуумна верига: Избягвайте изтичане на вакуум (идеално за ниско налягане на крекинг)

     •. Двойна блокировка на помпата: Защитете помпата с ниско налягане от обратен поток с високо налягане

     • Разклонена верига против обратен поток: Независимо задържане на налягането за множество задвижки

6. Сравнение с други възвратни клапани

     • AKH / AKB: Интегриран дизайн за бързо вкарване / ръкав, компактен и бърз монтаж, директна тръбна връзка

     • AK2000 / AK4000: Тип тръба с резба, по-висок капацитет на потока, без входни отвори

     • AKP: С освобождаване на остатъчното налягане, предназначено за безопасни пневматични вериги
