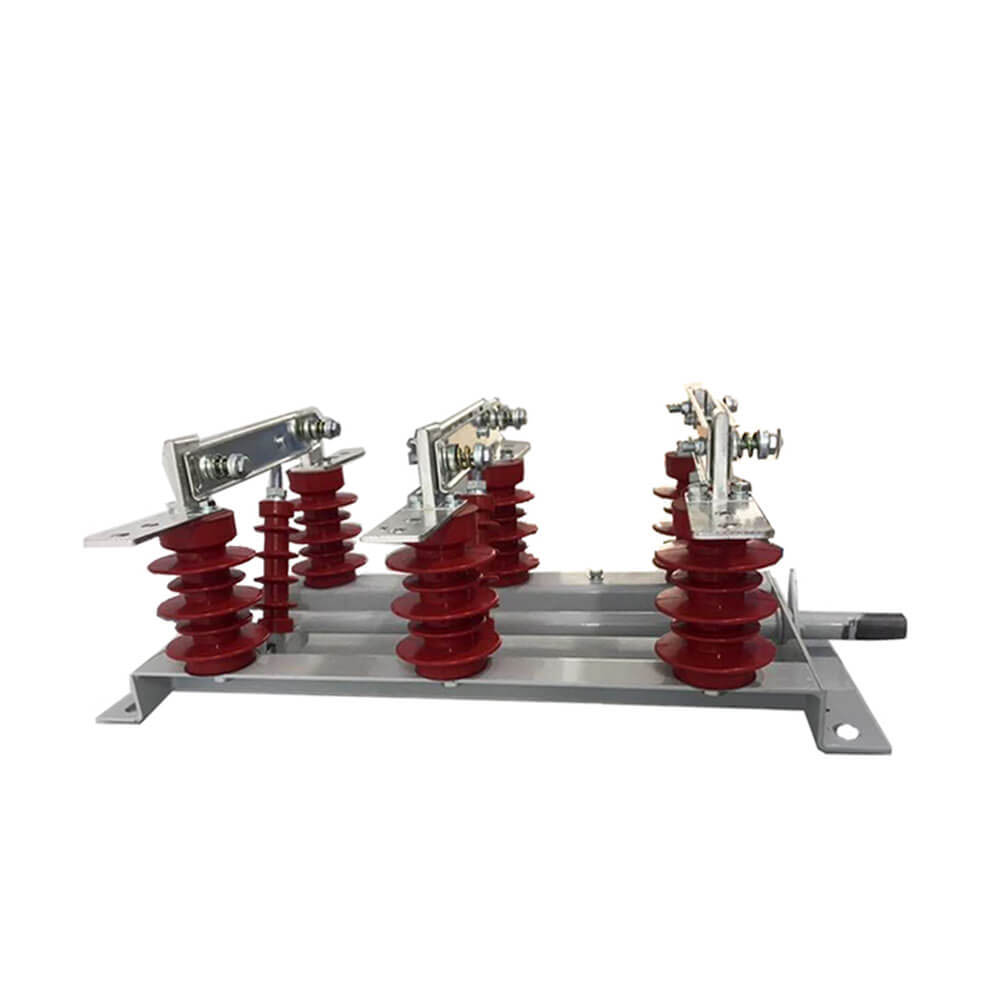

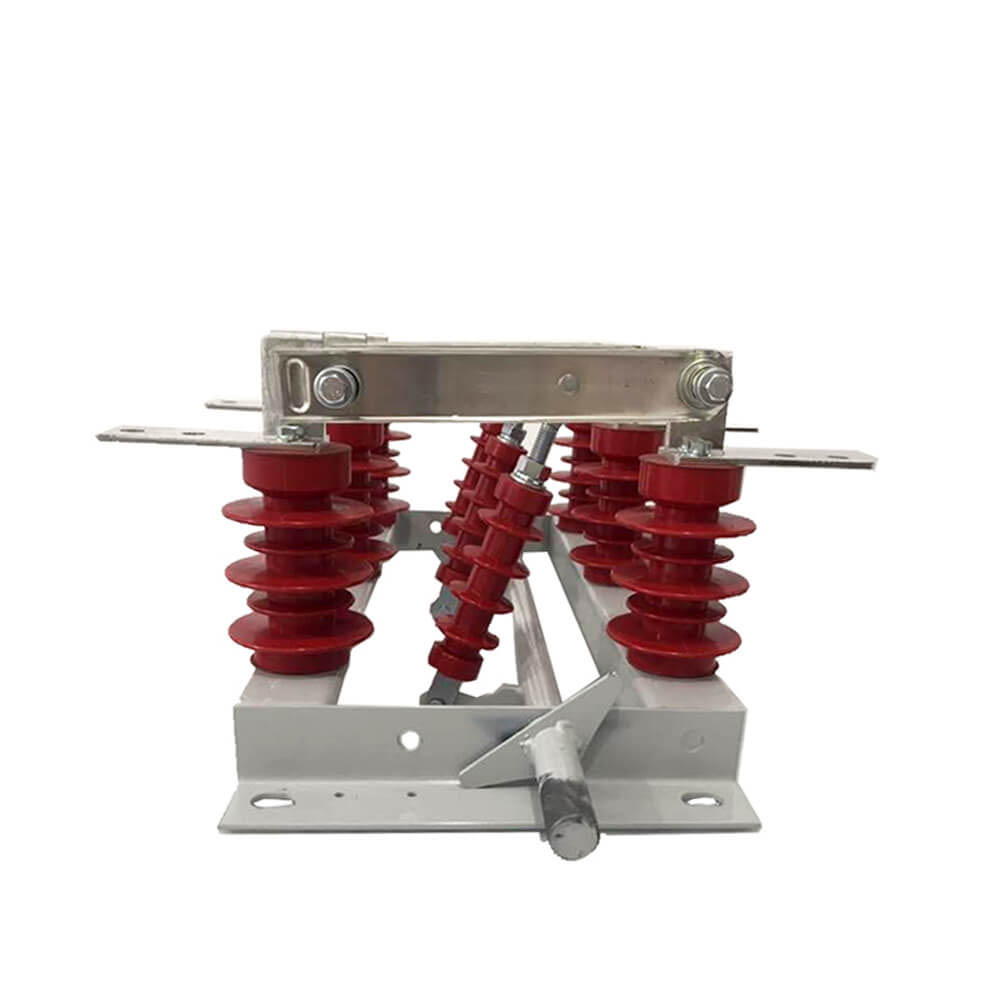

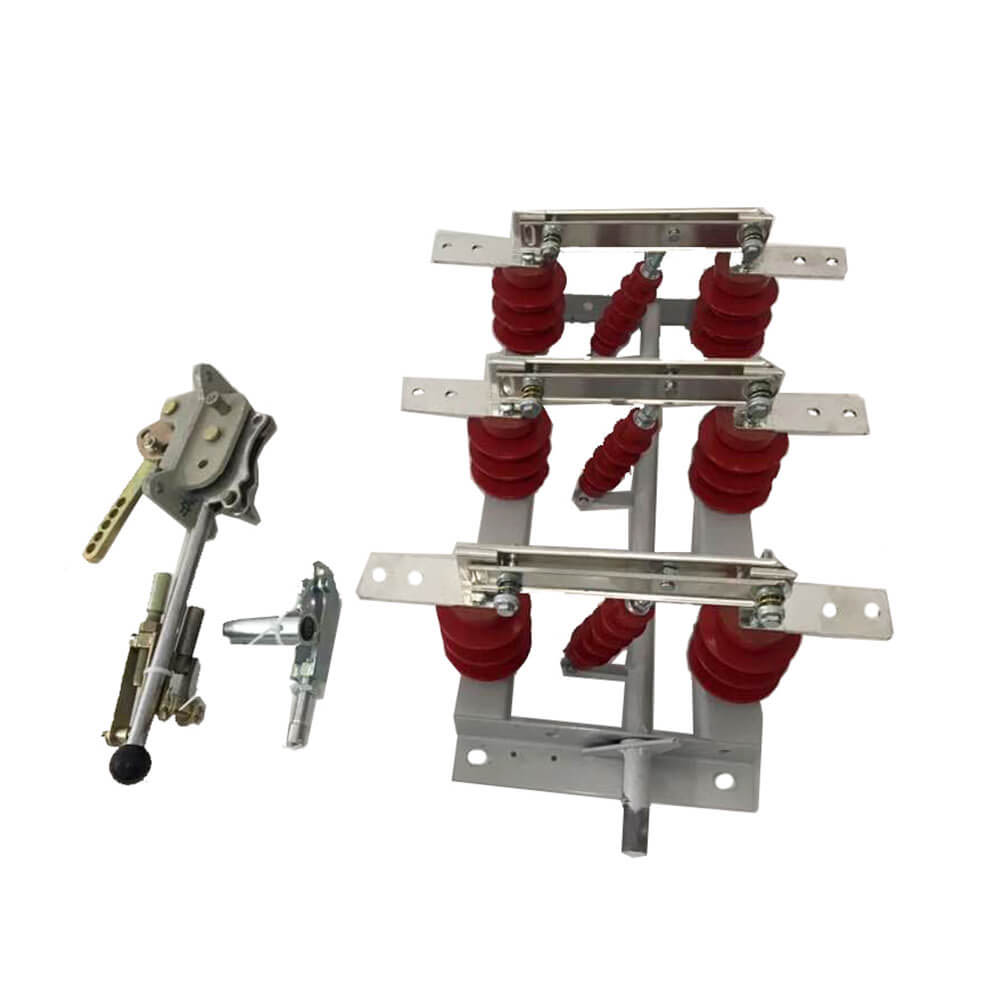

Проводимата част на прекъсвача тип GN19-12/400, 630, 1000, 1250 е фиксирана върху основата с два изолатора на стълба за всяка фаза. (Тип GN19-12C/400, 630, 1000, 1250 има един изолатор на стълба и един изолатор от порцеланов корпус.) Трите фази са монтирани паралелно, а проводящата част се състои от статични контакти на контактни ножове и контактни държачи (или проводящи пръти). Всяка фаза на контактния нож е свързана към средата на изолатора на вратовръзката, изолатора на вратовръзката и е инсталирана на основата на свързания шпиндел. Шпинделът е свързан към свързващия прът (осигурен от потребителя) и CS6-1 тип механизъм за движение чрез дръжката. Свързващият контактен нож се състои от две медни плочи с прорези, което не само увеличава площта на разсейване на топлината на контактния нож, за да се понижи долната температура, но също така подобрява механичната якост на контактния нож, така че динамичната стабилност на превключвателя се подобрява. Единият край на контактния нож е монтиран върху контактния блок (или върху проводящия прът) чрез болт (кола на Шоу). GN19-12/1000, 1250 в контакт с инсталацията на магнитна заключваща плоча, плюс целта на магнитната заключваща плоча е, че когато голям ток на късо съединение за подобряване на контактния нож с два жлеба между| привличане. Превключвателите GN19-12/400, 630 имат малко ограничение на тока, така че няма нужда да добавяте магнитна заключваща плоча.
1. Изолация и безопасност: След прекъсване на връзката се създава надеждна изолационна междина, за да се гарантира, че
2. Превключване на линия: Превключете и свържете линията според оперативните изисквания.
3. Превключване с нисък ток: Използва се за превключване на малки токове във веригата, като токове на зареждане на втулки, шини, съединители, къси кабели, токове на кондензатори на превключващи кондензатори за изравняване на напрежението, циркулиращи токове по време на превключване на двойна шина и токове на възбуждане на трансформатори на напрежение.
4. Възбуждащ ток на трансформатора: В зависимост от специфичните обстоятелства на различни структурни типове, той може да превключва тока на възбуждане на празен ход на трансформатори с определен капацитет.
Видове изолатори за средно напрежение
Изолаторите за средно напрежение могат да бъдат разделени на външни и вътрешни типове въз основа на методите на монтаж:
- Външни изолатори със средно напрежение: способни да издържат на природни фактори като вятър, дъжд, сняг, мръсотия, кондензация, лед и скреж, подходящи за монтаж на външни платформи.
- Вътрешни изолатори със средно напрежение: Подходящи за вътрешни среди, обикновено изискващи по-високи изолационни характеристики.
Въз основа на структурата на изолационната опора те могат да бъдат допълнително разделени на:
- Изолационен превключвател с една колона: Директно използвайте вертикалното пространство под надземната шина като електрическа изолация, спестявайки място, намалявайки свързващите проводници и осигурявайки ясни състояния на разединяване, особено подходящи за предаване на свръхвисоко напрежение.
- Изолационен превключвател с двойна колона: Подходящ за по-високи изисквания за ток, осигуряващ по-голяма стабилност.
- Триколонен изолационен превключвател: Подходящ за по-сложни енергийни системи, предлагащ по-добра товароносимост и надеждност.
1: Функция за изолиране на безопасността - По време на поддръжката на електрическото оборудване, тя осигурява ясна електрическа междина и точка на изключване, за да се гарантира безопасността на персонала по поддръжката.
2：Ограничения за работа - Изолиращият прекъсвач не може да работи под товар; не трябва да се използва за прекъсване или затваряне на токове на натоварване или токове на късо съединение. Изолиращите прекъсвачи, оборудвани с дъгогасителна камера, могат да работят при малки натоварвания и ненатоварени линии.
Операция при включване: Първо затворете изолиращия превключвател, след това затворете прекъсвача или превключвателя на товара.
Операция при изключване: Първо отворете прекъсвача или товарния превключвател, след това отворете изолиращия превключвател.
Когато избирате изолиращ прекъсвач, уверете се, че неговото номинално напрежение, номинален ток, ток на динамична стабилност и ток на термична стабилност отговарят на изискванията на приложението. Основната роля на изолиращия прекъсвач е да изключва вериги без ток на натоварване, което позволява безопасна поддръжка. Преди да задействате изолиращия прекъсвач, уверете се, че прекъсвачът е прекъснал веригата.
Изолаторът не разполага със специализирано дъгогасително устройство; не го работете при натоварване или условия на късо съединение, за да гарантирате безопасността на оборудването и персонала.
 |
 |
 |

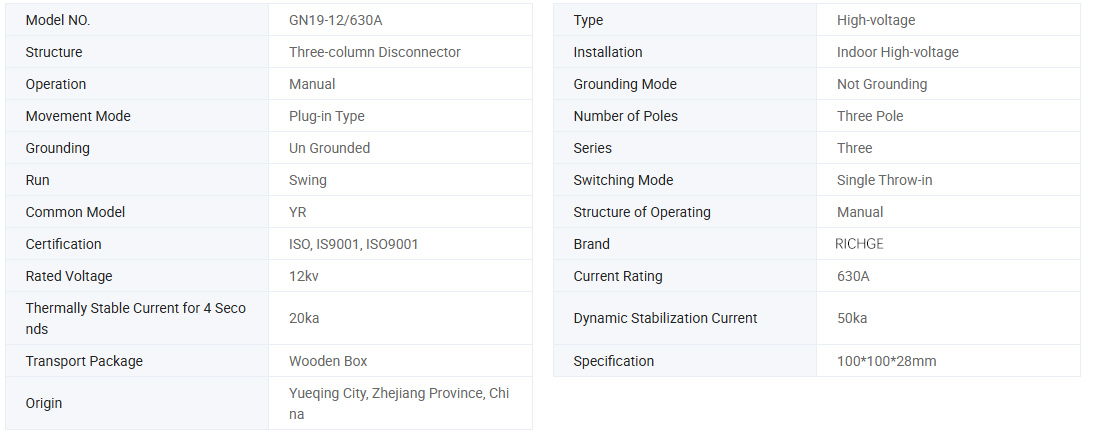

| Модел |
Номинално напрежение (kV) |
Номинален ток (А) |
Номинален краткотраен ток на устойчивост (/4s) |
Номинален пиков ток на устойчивост (на) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| ГН19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Горната граница на температурата на околната среда +40 ℃, долната граница -l0 ℃, Забележка: Разрешете съхранение и транспортиране при -25 ℃
2. Надморска височина не повече от 1000м
3. Относителна влажност: среднодневната стойност не е повече от 95%, средната месечна стойност е не повече от 90%
4. Налягане на водните пари: средното дневно не е повече от 2,2 × 10-3Mpa, средното месечно не е повече от 1,8 × 10-3Mpa
5. Околният въздух не трябва да съдържа корозивни или запалими газове, водни пари и други видими замърсявания.
6. Няма редовни и силни вибрации.
Забележка: Моля, консултирайте се с производителя, за да разрешите проблема, ако не е в съответствие с горните условия
●Приемам OEM&ODM: ДА
●Сертификат: CE, доклади от тестове
●Срок за изработка: 7~ 12 работни дни
●Гаранционен срок: 12 месеца
●Срок на доставка: 15 дни
●Когато поръчвате този ключ, моля, посочете спецификацията на модела, номиналното напрежение, номиналния ток и други технически данни.
●Ако има специални изисквания, можете да преговаряте с нас, за да ги разрешим.
