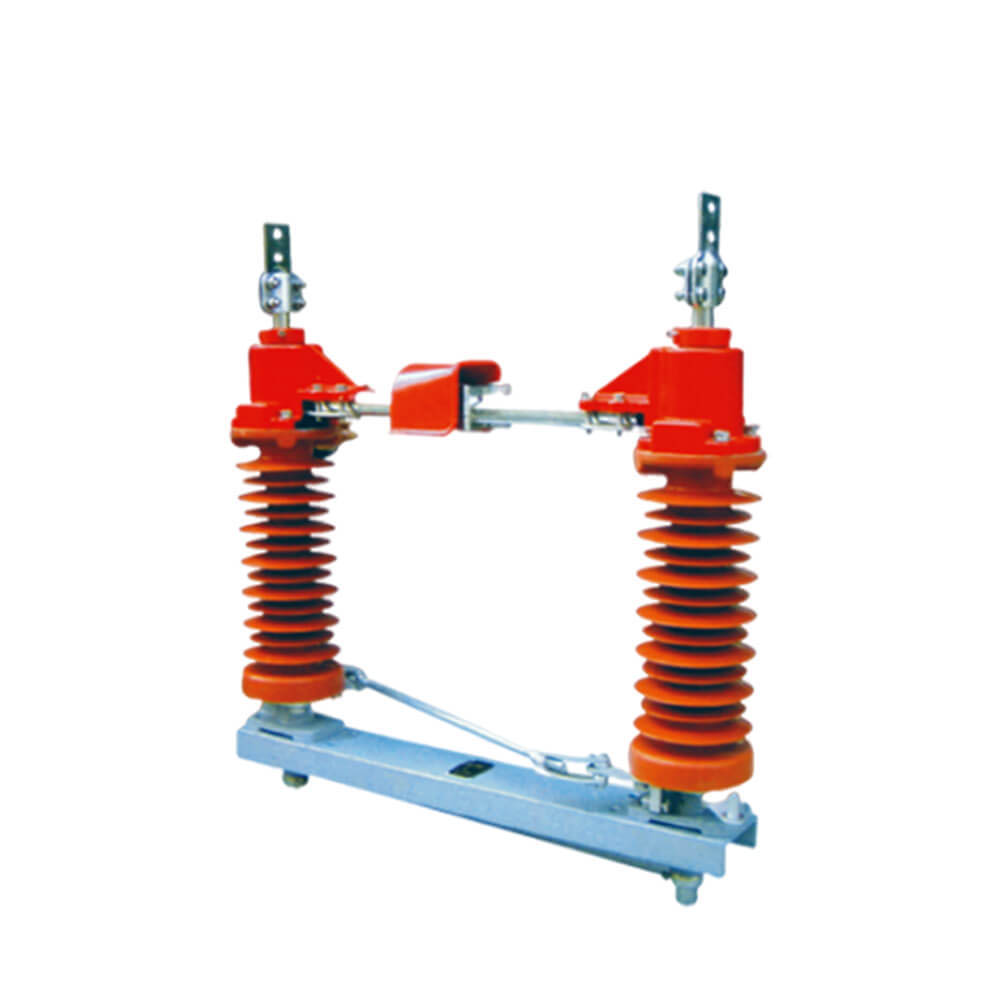

GW4 серия Външен променливотоков електрически разединител 12kV 40.5kV еднополюсна изолационна вещица

GW4-12(40.5) Външен HV прекъсвач

  Разединителят за високо напрежение е важно превключвателно устройство в електрическата система на електроцентрала и подстанция, което трябва да се използва заедно с прекъсвач за високо напрежение. Използва се за свързване, прекъсване или смяна на линии на оборудване с високо напрежение при условие на напрежение и товар. Основните му функции са: да гарантира безопасността на електрически уреди и устройства с високо напрежение при работа по поддръжката, да изолира напрежението, не може да се използва и прекъсва, входен ток на натоварване и ток на късо съединение, може да се използва само за някои превключващи операции, които не произвеждат силна дъга, тоест няма функция за гасене на дъгата; според мястото на инсталиране, той може да бъде разделен на вътрешен тип и външен тип, според броя на изолационните стълбове, тип единична колона, тип двойна колона и тип три колони, с допълнително оборудване за всяко ниво на напрежение.

  GW4-12(40.5)външен променливотоков прекъсвач за високо напрежение се използва за отваряне и затваряне на верига с напрежение, но без товар 50/60Hz, 12(40.5)kV захранваща система. Съответства на стандартите IEC129-1984 AC прекъсвач и заземителен превключвател и GB1985 и други относителни стандарти.

Работен механизъм

  Разединителят за високо напрежение може да осигури безопасността на електрическите уреди и устройства с високо напрежение при работата по поддръжката и играе ролята на изолиращо напрежение. Не може да се използва за прекъсване, въвеждане на ток на натоварване и прекъсване на ток на късо съединение. Може да се използва само за някои превключващи операции, които не произвеждат силна дъга, т.е. няма функция за гасене на дъгата. Според различните места за инсталиране, той може да бъде разделен на вътрешен тип и външен тип и може да бъде разделен на вътрешен тип и външен тип според броя на изолационните стълбове Тип колона, тип двойна колона и тип три колони, с допълнително оборудване за всяко ниво на напрежение. Той може също така надеждно да изолира изключващата част на разпределителното устройство за високо напрежение от частта под напрежение, така че да гарантира безопасността на работата по поддръжката. Всички контакти на високоволтовия разединител са открити във въздуха с видими точки на скъсване. Разединителят няма устройство за гасене на дъгата, така че не може да се използва за прекъсване на тока на натоварване или тока на късо съединение. В противен случай, под действието на високо напрежение, точката на скъсване ще произведе силна дъга, която трудно може да се изгаси сама и дори може да причини флашоувър (късо съединение между фази или фази), да изгори оборудването и да застраши личната безопасност. Това е сериозна авария на "дърпане на разединител с товар".

  Разединител за високо напрежение може да се използва и за превключване на някои вериги за промяна на режима на работа на системата. Например, във верига с двойна шина може да се използва разединител за високо напрежение за превключване на работната верига от една шина към друга.

Характеристика на структурата

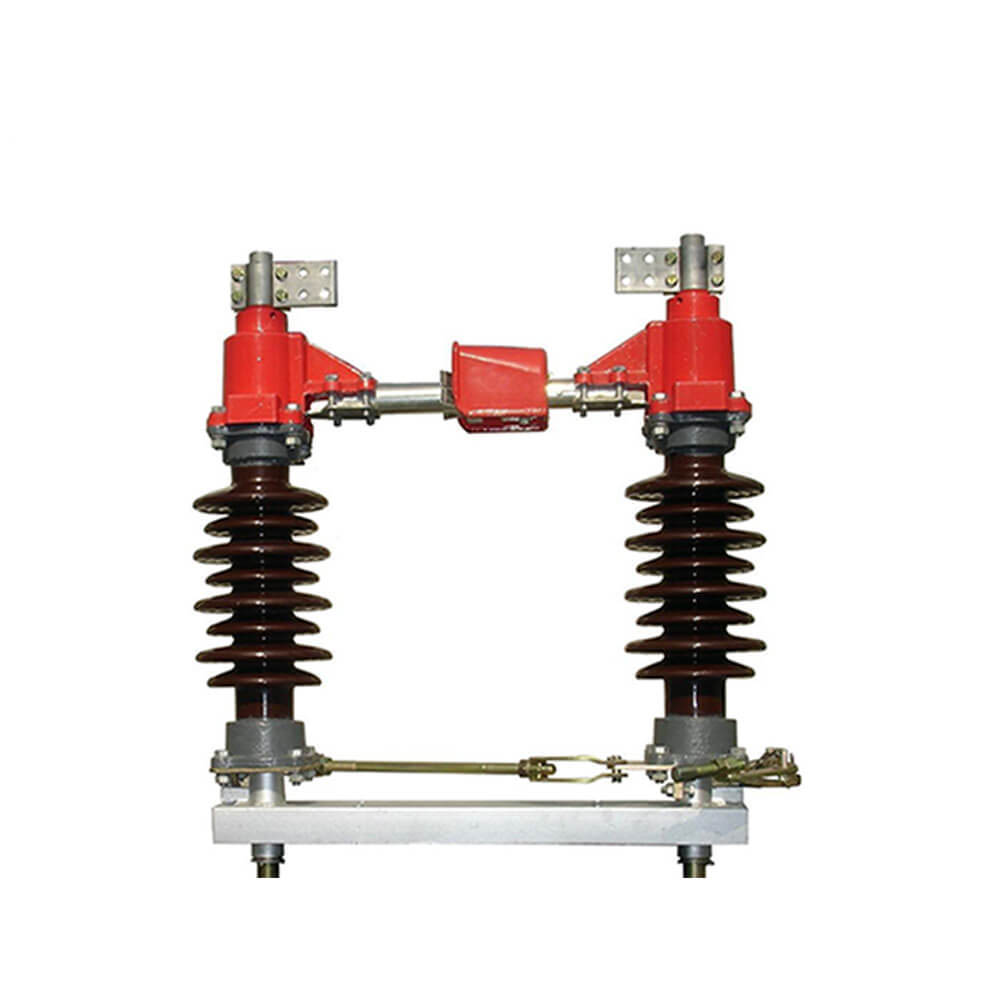

 Този прекъсвач се състои от пиедестал, изолационна скоба, електрически материал и механизъм за задвижване. Има две скоби на всеки стълб, а електрическият нож е монтиран в горната част на всяка скоба и точката на свързване на двете остриета е между двете скоби. Със задвижването на работния механизъм двете остриета могат да се въртят хоризонтално на деветдесет градуса, за да се затворят. Можем да свържем три еднополюсни изключващи превключвателя в свързващ триполюсен превключвател чрез свързващ прът. Този превключвател може да бъде съчетан с ръчен механизъм тип CS11 или CS17, като в него CS17 може да се използва в превключвател със заземяване. (моторният механизъм може да бъде инсталиран според изискванията на потребителя), Разумна структура, гъвкава работа; удобна инсталация, възможност за използване на еднополюсен или триполюсен; голямо разстояние на контакт, безопасна и надеждна изолация. Типът заземяване е гъвкав според изискванията на потребителя, може да се избере единично заземяване, двойно заземяване или без заземяване.

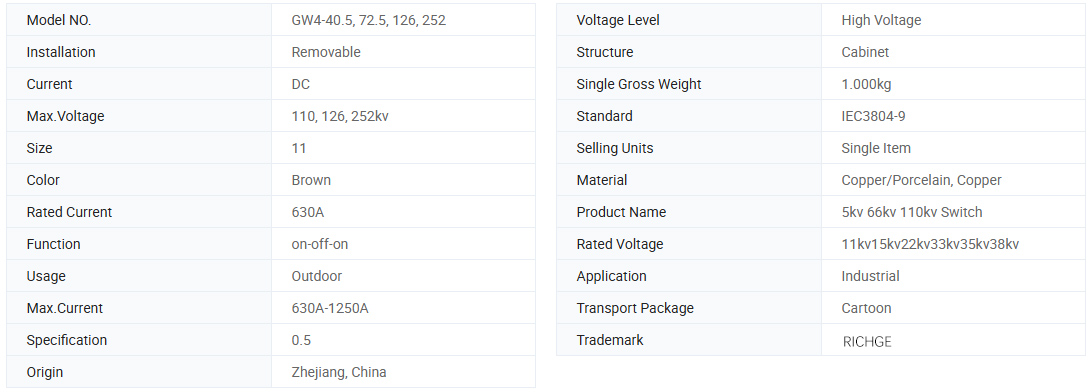

Основна информация.

Технически параметър

Модел	Номинално напрежение (kV)	Номинален ток (A)	Издържан ток (kA)	4s кратко време издържан ток (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

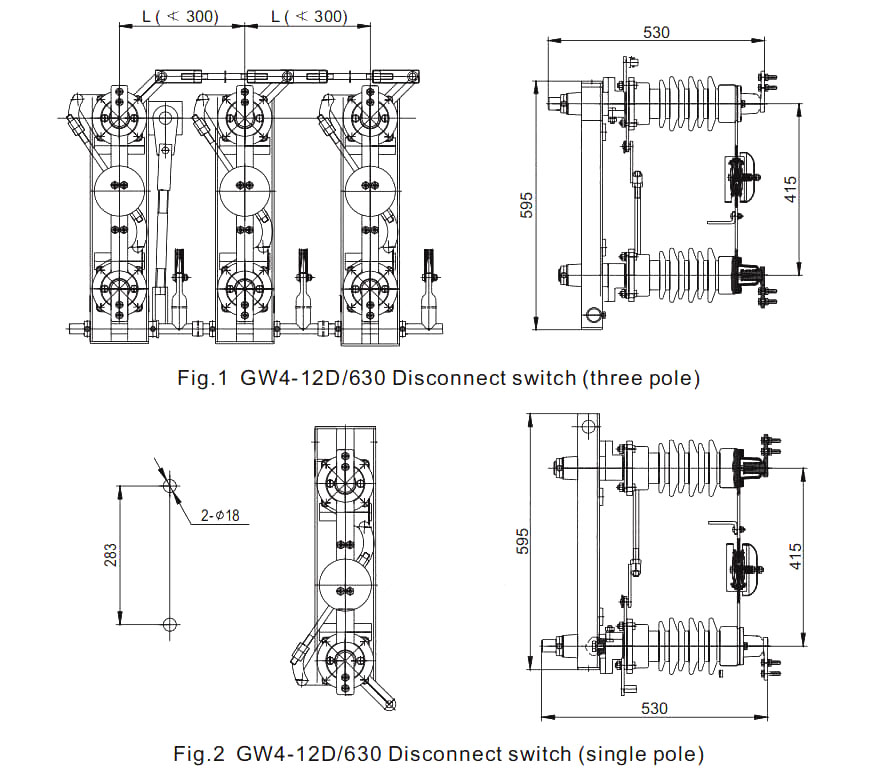

· Рисуване

Използвайте условията на околната среда

1.Надморска височина: ≤3000m;

2. Околна температура: -25℃~+40℃;

3. Скорост на вятъра: ≤35m/s;

4. Степен на замърсяване: ≤III;

5. Интензитет на земетресението: ≤8 степен;

6. Приложимите случаи не трябва да съдържат запалими, експлозиви, разяждащ газ.

Инструкции за поръчка

●Приемам OEM&ODM: ДА

●Сертификат: CE, протоколи от тестове

●Срок за изработка: 7~ 12 работни дни

●Гаранционен срок: 12 месеца

●Срок на доставка: 15 дни

●Когато поръчвате този ключ, моля, посочете спецификацията на модела, номиналното напрежение, номиналния ток и други технически данни.

●Ако има специални изисквания, можете да преговаряте с нас, за да ги разрешим.
