Доставя стенни превключватели с двоен изолатор за високо напрежение на открито

LIYOND доставя високо напрежение на открито с двоен изолационен превключвател с нож през стената

Устройство и принцип на работа

     Проводимата част на прекъсвача тип GN19-12/400, 630, 1000, 1250 е фиксирана върху основата с два изолатора на стълба за всяка фаза. (Тип GN19-12C/400, 630, 1000, 1250 има един изолатор на стълба и един изолатор от порцеланов корпус.) Трите фази са монтирани паралелно, а проводящата част се състои от статични контакти на контактни ножове и контактни държачи (или проводящи пръти). Всяка фаза на контактния нож е свързана към средата на изолатора на вратовръзката, изолатора на вратовръзката и е инсталирана на основата на свързания шпиндел. Шпинделът е свързан към свързващия прът (осигурен от потребителя) и CS6-1 тип механизъм за движение чрез дръжката. Свързващият контактен нож се състои от две медни плочи с прорези, което не само увеличава площта на разсейване на топлината на контактния нож, за да се понижи долната температура, но също така подобрява механичната якост на контактния нож, така че динамичната стабилност на превключвателя се подобрява. Единият край на контактния нож е монтиран върху контактния блок (или върху проводящия прът) чрез болт (кола на Шоу). GN19-12/1000, 1250 в контакт с инсталацията на магнитна заключваща плоча, плюс целта на магнитната заключваща плоча е, че когато голям ток на късо съединение за подобряване на контактния нож с два жлеба между| привличане. Превключвателите GN19-12/400, 630 имат малко ограничение на тока, така че няма нужда да добавяте магнитна заключваща плоча.

Ключови атрибути

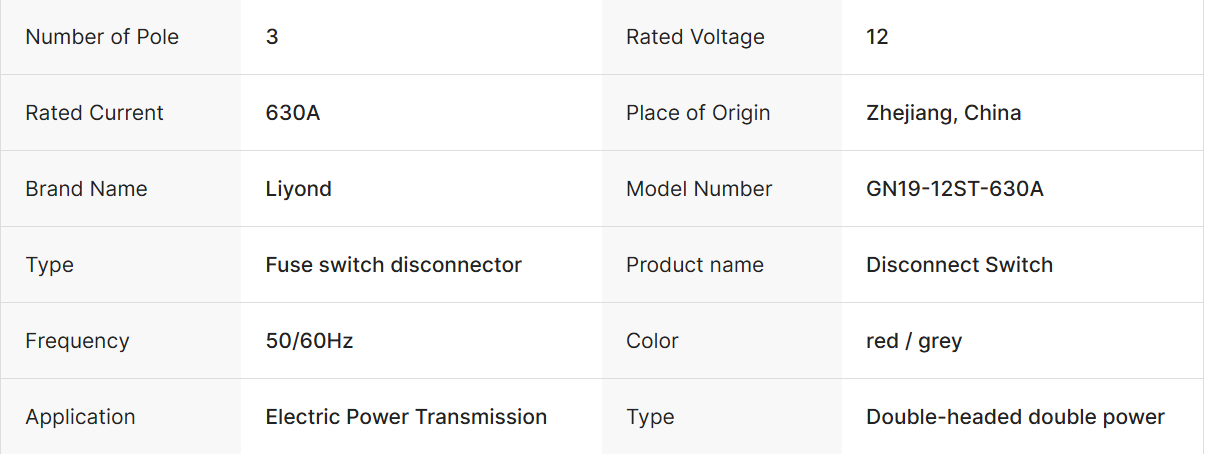

Основна информация

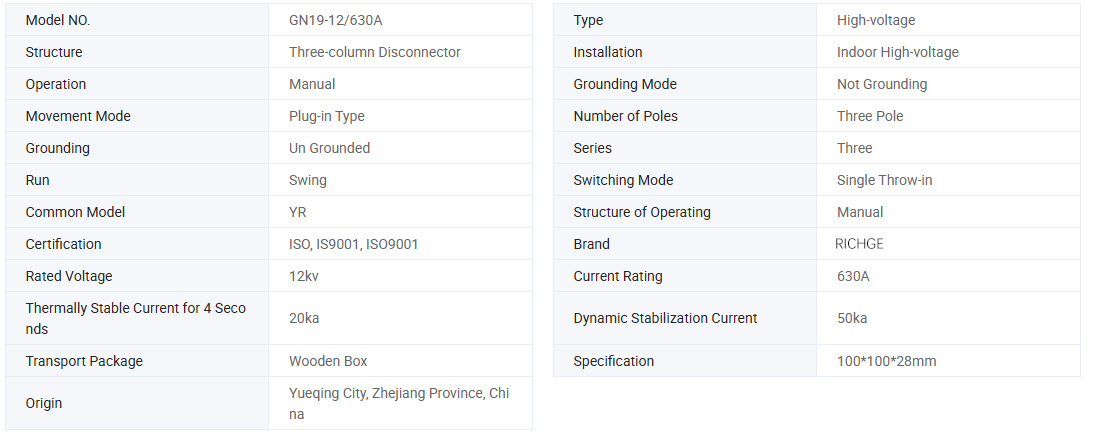

Технически параметър

Модел	Номинално напрежение (kV)	Номинален ток (А)	Номинален краткотраен ток на устойчивост (/4s)	Номинален пиков ток на устойчивост (на)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
ГН19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

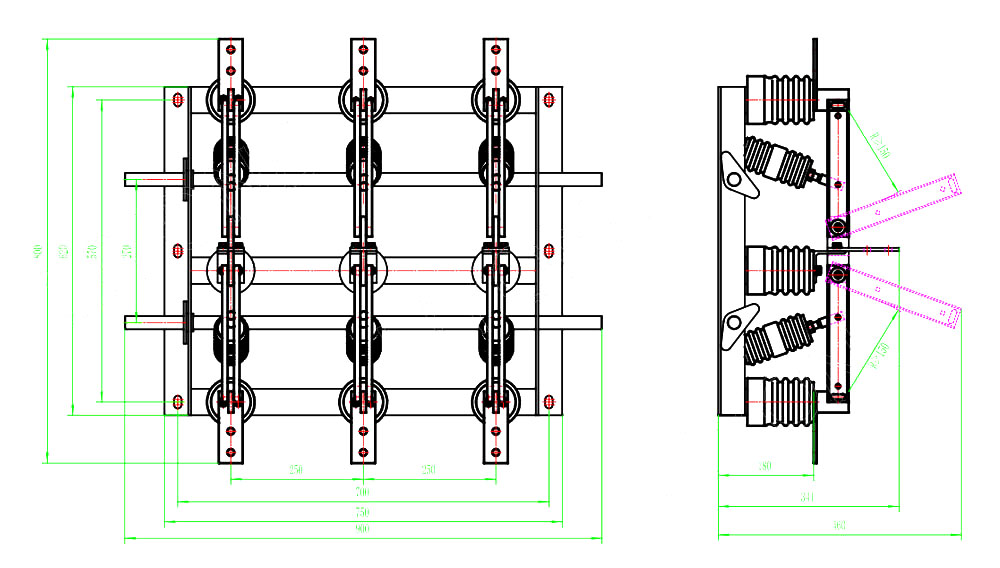

рисуване

Използвайте условията на околната среда

1. Горната граница на температурата на околната среда +40 ℃, долната граница -l0 ℃, Забележка: Разрешете съхранение и транспортиране при -25 ℃

2. Надморска височина не повече от 1000м

3. Относителна влажност: среднодневната стойност не е повече от 95%, средната месечна стойност е не повече от 90%

4. Налягане на водните пари: средното дневно не е повече от 2,2 × 10-3Mpa, средното месечно не е повече от 1,8 × 10-3Mpa

5. Околният въздух не трябва да съдържа корозивни или запалими газове, водни пари и други видими замърсявания.

6. Няма редовни и силни вибрации.

Забележка: Моля, консултирайте се с производителя, за да разрешите проблема, ако не е в съответствие с горните условия

Инструкции за поръчка

●Приемам OEM&ODM: ДА

●Сертификат: CE, доклади от тестове

●Срок за изработка: 7~ 12 работни дни

●Гаранционен срок: 12 месеца

●Срок на доставка: 15 дни

●Когато поръчвате този ключ, моля, посочете спецификацията на модела, номиналното напрежение, номиналния ток и други технически данни.

●Ако има специални изисквания, можете да преговаряте с нас, за да ги разрешим.
