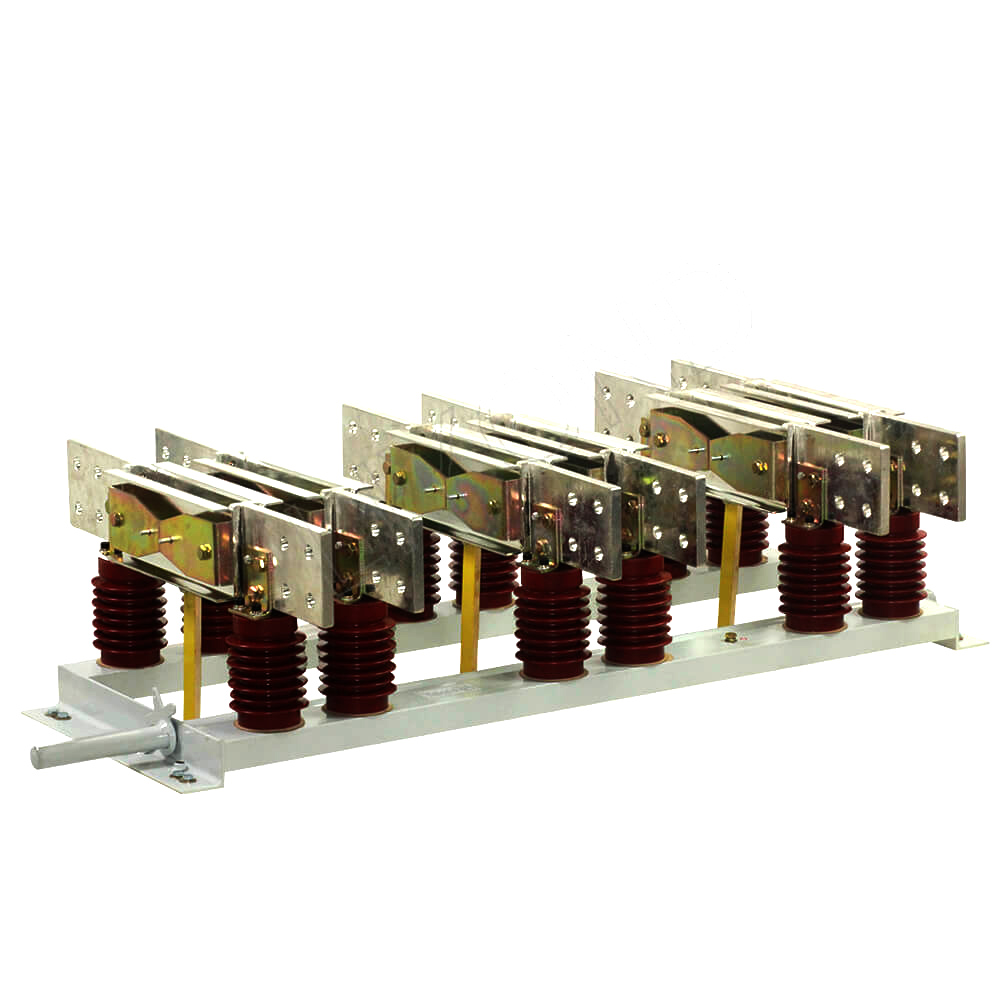

GN22-12 Трифазен изолиращ превключвател 6300A Силен ток на закрито с високо напрежение

GN22-12 Трифазен изолиращ превключвател 6300A Силен ток на закрито с високо напрежение

    GN22-12 (C) (D) серия вътрешни високоволтови разединители за високо напрежение се използват в енергийни системи с номинално напрежение от 12 kV, 50 Hz и по-ниско, за свързване, изключване или преобразуване на линии под напрежение, но без товар.

Съответстващ механизъм: Оборудван с CS6-1, CS6-2 и други ръчни работни механизми, като могат да се използват и електрически работни механизми.

   Тази серия превключватели се управляват от механизъм за ръчно управление CS6-2 или електрически механизъм за управление и могат да бъдат монтирани от лявата или дясната страна на разединителя.

Структурни особености

Този продукт е силнотоков изолиращ превключвател с трифазна обща долна ножова структура. Той използва прототип на механично заключване с двустепенно действие на затваряне и контакт, постигайки контакт без износване, малка работна сила, високо контактно налягане и добра динамична термична стабилност.

Области на приложение:

Разпределителни системи: Използва се в метални разпределителни уредби за изолиране и защита на електрически вериги.

Оборудване за електроразпределение: Идеално за използване в електрически подстанции, осигурявайки безопасно изолиране на веригата по време на поддръжка.

Електрически централи: Използват се при приложения на закрито, където е необходима електрическа изолация с високо напрежение за безопасна работа и поддръжка.

Трансформаторни станции: Прилага се в трансформаторни подстанции за безопасно изолиране на трансформаторни вериги.

Инсталации за възобновяема енергия: Могат да се използват в системи за съхранение на енергия или възобновяема енергия като слънчеви и вятърни паркове за защита и изолация по време на поддръжка.

Условия на околната среда за използване

1. Температура на околния въздух: -15 ℃ ~ 40 ℃, средна дневна температура ≦35 ℃.

2.Надморска височина ≦1000m.

3.Температурни условия:

Средна дневна относителна влажност ≦95%, средно дневно налягане на водните пари ≦2,2kPa;

Средна месечна относителна влажност ≦90%, средно месечно налягане на водните пари ≦1,8kPa.

4. Интензитет на земетресението ≦8 градуса.

5.Места без пожар, опасност от експлозия, силно замърсяване, химическа корозия и силни вибрации.

Забележка: Ако условията за използване на продукта надхвърлят горните разпоредби, потребителят трябва да преговаря и да реши с компанията.

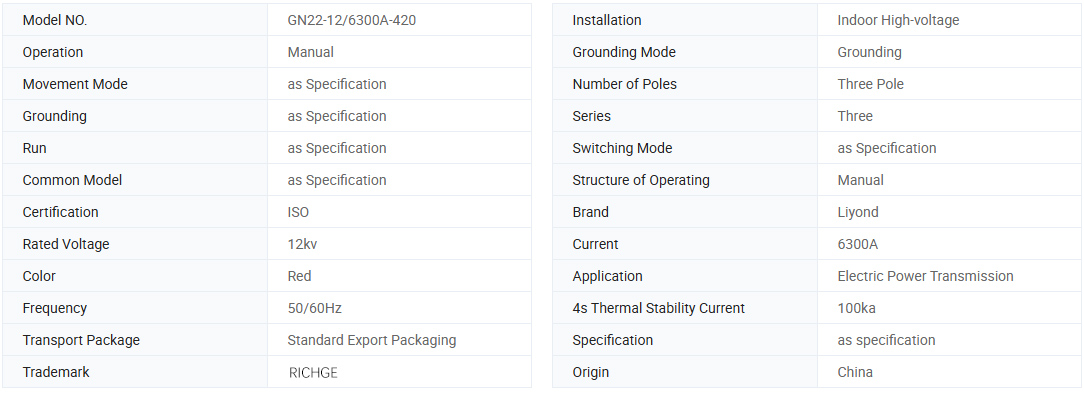

Основна информация.

Опишете дисплея

Технически параметър

Модел.	Номинално напрежение	Номинален ток	4-секунден ток на термична стабилност (ефективна стойност) kA	Ток на динамична стабилност (пикова стойност) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22- 12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22- 12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22- 12(C)(D)/6300A	12	6300	100	250
GN22- 12(C)(D)/8000A	12	8000	100	250

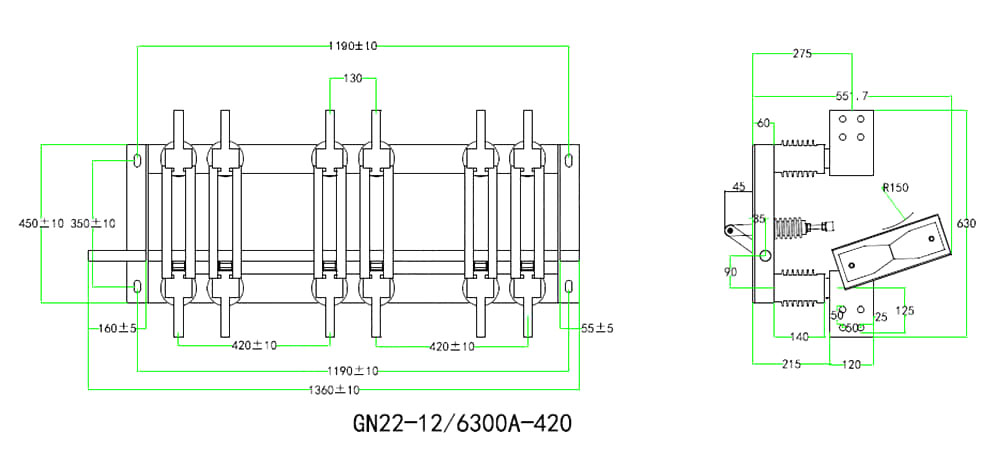

Референтен чертеж с размери (6300A)

Фабрика

Сертификат
