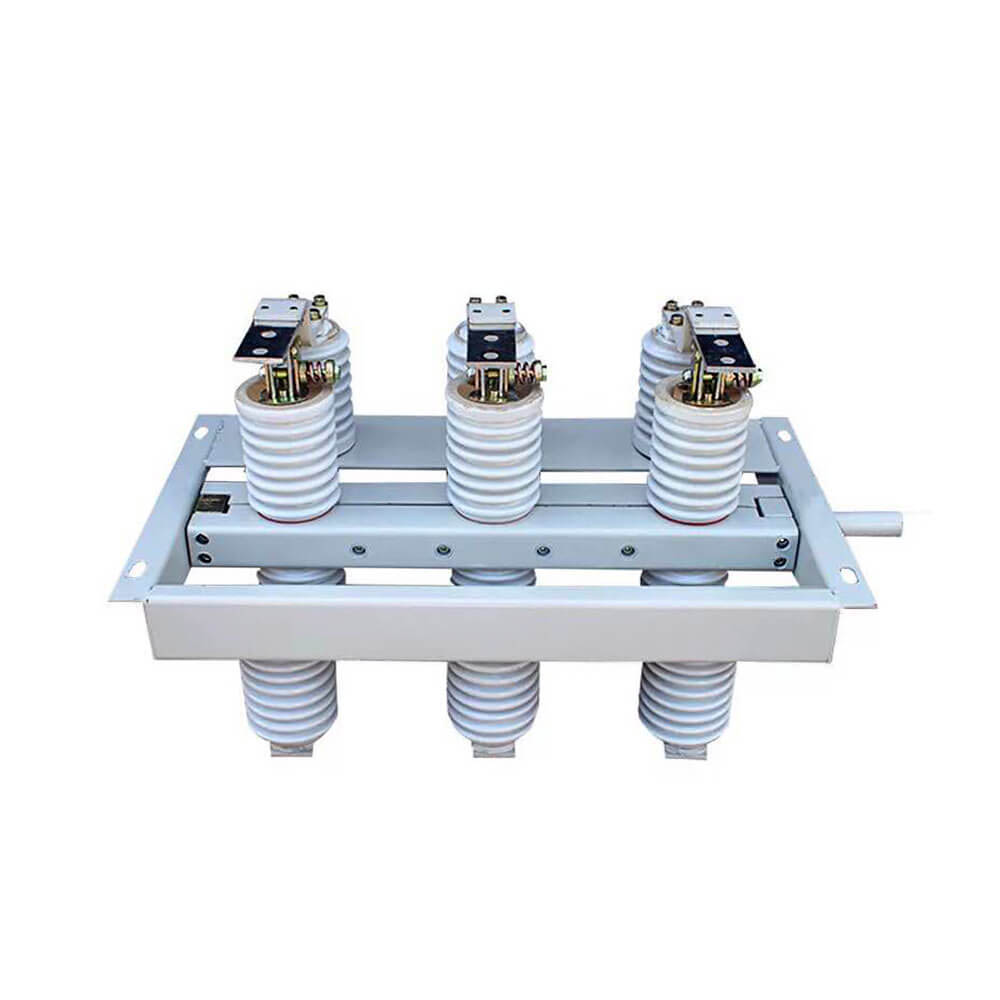

Ротационен вътрешен изолиращ превключвател за високо напрежение тип GN30-12
Вътрешен ротационен разединител за високо напрежение GN30-12 е нов тип с въртящ се нож. Основната структурна формула е да се фиксират два комплекта изолатори и контакти върху горната и долната равнина на трифазната обща ниска рамка, като се реализира отварянето и затварянето на превключвателя чрез въртене на ножа. Превключвателят GN3-12D добавя форма на свързващ нож на базата на GN30-12, за да отговори на нуждите на различни енергийни системи. Този продукт е с компактен дизайн, малко пространство, здрава изолация, лесен за инсталиране и настройка. Той отговаря на изискванията на "AC високо напрежение изолиращ прекъсвач и заземителен прекъсвач" и е приложим за вътрешни системи с номинално напрежение до 10 KV AC 50 Hz и по-ниско. Може да се използва като верига за отваряне и затваряне, когато има напрежение и няма товар. Може да се използва с разпределителна апаратура за високо напрежение или може да се използва самостоятелно.

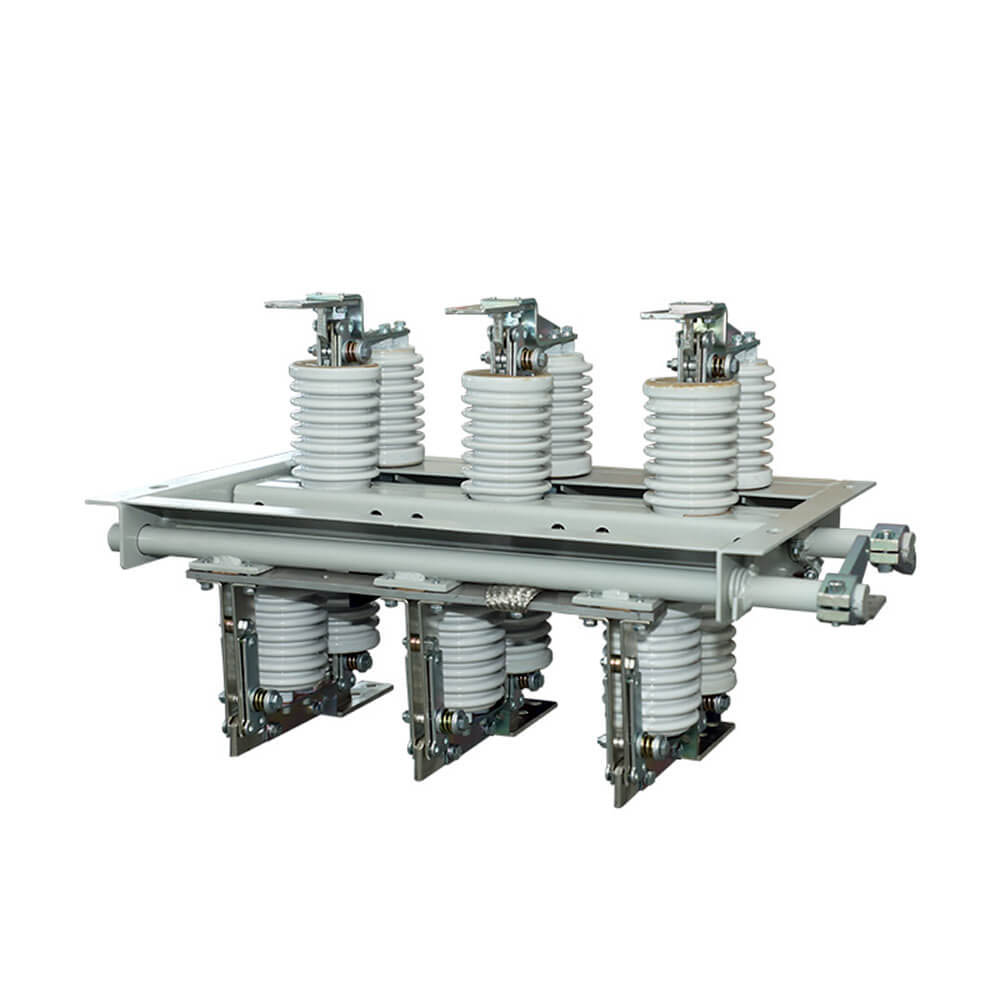

GN30-12 (D) тип въртящ се превключвател за високо напрежение на закрито е нов тип изолационен превключвател от тип въртящ се нож, основната структура е фиксирана от две групи изолатор и контакт върху двете равнини на трифазно шаси, чрез въртящия се контакт, реализира превключвателя за включване и изключване. Превключвател тип GN30-12 (D) е нов тип добавен заземяващ нож на базата на превключвател тип GN30-12, който може да отговори на нуждите на различни енергийни системи. Дизайнът на продукта е с компактно, малко заето пространство, силна изолационна способност, лесна инсталация и настройка, неговата производителност отговаря на изискванията на GB1985-89 „AC изолиращ превключвател за високо напрежение и превключвател за заземяване“, приложими за номинално напрежение 10kV AC 50Hz и под вътрешна захранваща система, за отваряне и затваряне на веригата при напрежение, без товар. Може да се използва с разпределителен шкаф за високо напрежение, а също така може да се използва отделно.
Характеристики на изолиращия превключвател GN30-12
1. Изработен е от керамични изолатори, издръжливи, устойчиви на замърсяване и не се почистват.
2. Използване на нова технология за сребърни спояващи контакти, ниско контактно съпротивление, добра електрическа проводимост и висока механична якост.
3. Висококачествен хардуер, здрав и издръжлив, не се поврежда лесно, лесен за използване и лек.
 |
 |
| Модел |
Номинално напрежение (kV) |
Номинален ток (A) |
4s номинален краткотраен издържан ток (ефективна стойност) (на) |
Номинален пиков ток на устойчивост (на) |
| GN30-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN30- 12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/D630-20 |
12 | 630 | 20 | 50 |
| GN30- 12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Височина на плаката: не повече от 3000 м;
2. Температура на околната среда: не по-висока от +40°C, не по-ниска от -30°C; дневна температурна разлика 15°C;
3. Относителна температура на въздуха в помещенията: не повече от 90% (при +25°C);
4. Сила на земетресението: не повече от 8 градуса
5. На мястото на монтажа не трябва да има газ, химическо отлагане на пари, солен спрей, прах, мръсотия и други експлозиви и корозивни вещества, които сериозно засягат изолацията и проводимостта на разединителя;
6. Не трябва да има чести силни вибрации на мястото на монтажа
●Приемам OEM&ODM: ДА
●Сертификат: CE, доклади от тестове
●Срок за изработка: 7~ 12 работни дни
●Гаранционен срок: 12 месеца
●Срок на доставка: 15 дни
●Когато поръчвате този ключ, моля, посочете спецификацията на модела, номиналното напрежение, номиналния ток и други технически данни.
●Ако има специални изисквания, можете да преговаряте с нас, за да ги разрешим.
