GN19-12, 12C серия на закрито превключватели с високо напрежение (наричани по-нататък превключватели на изключване) са устройства на закрито с номинална напрежение от 12 kV, трифазни AC 60Hz и се използват за разделителни и затварящи вериги, когато има напрежение и натоварване.

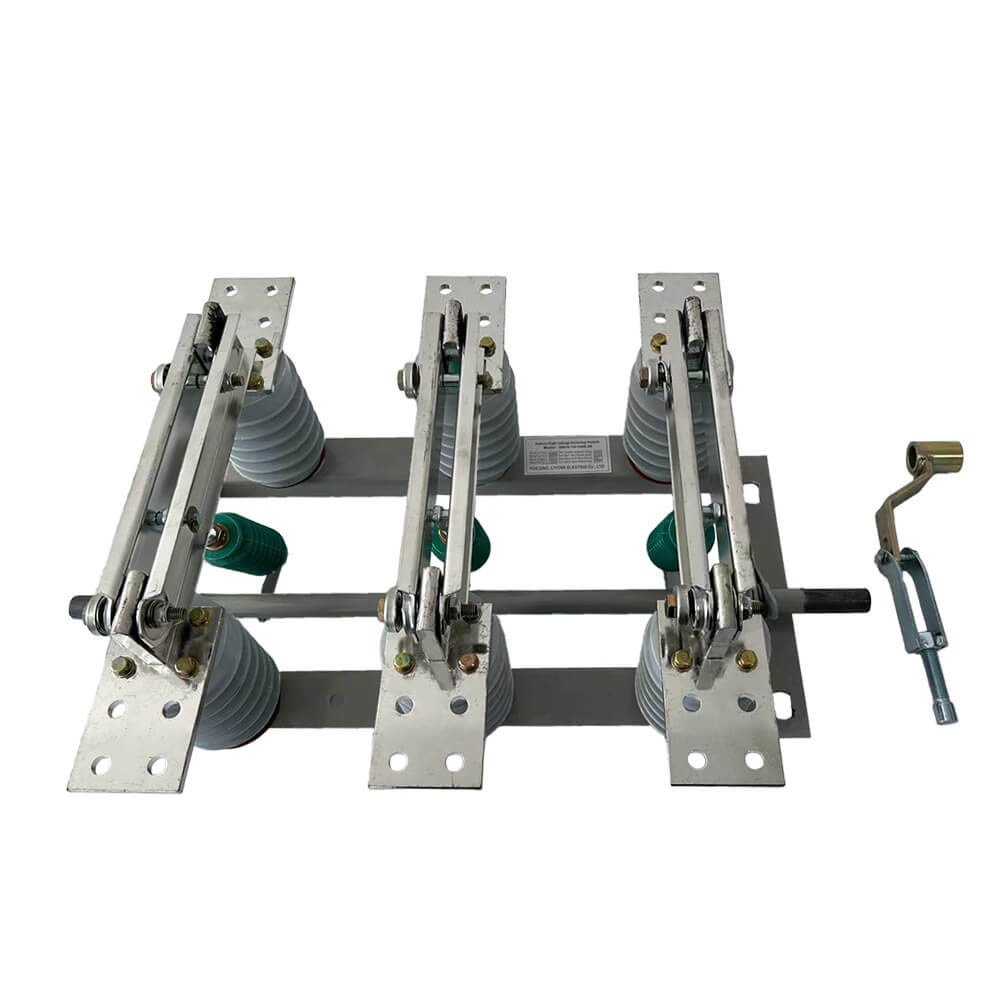

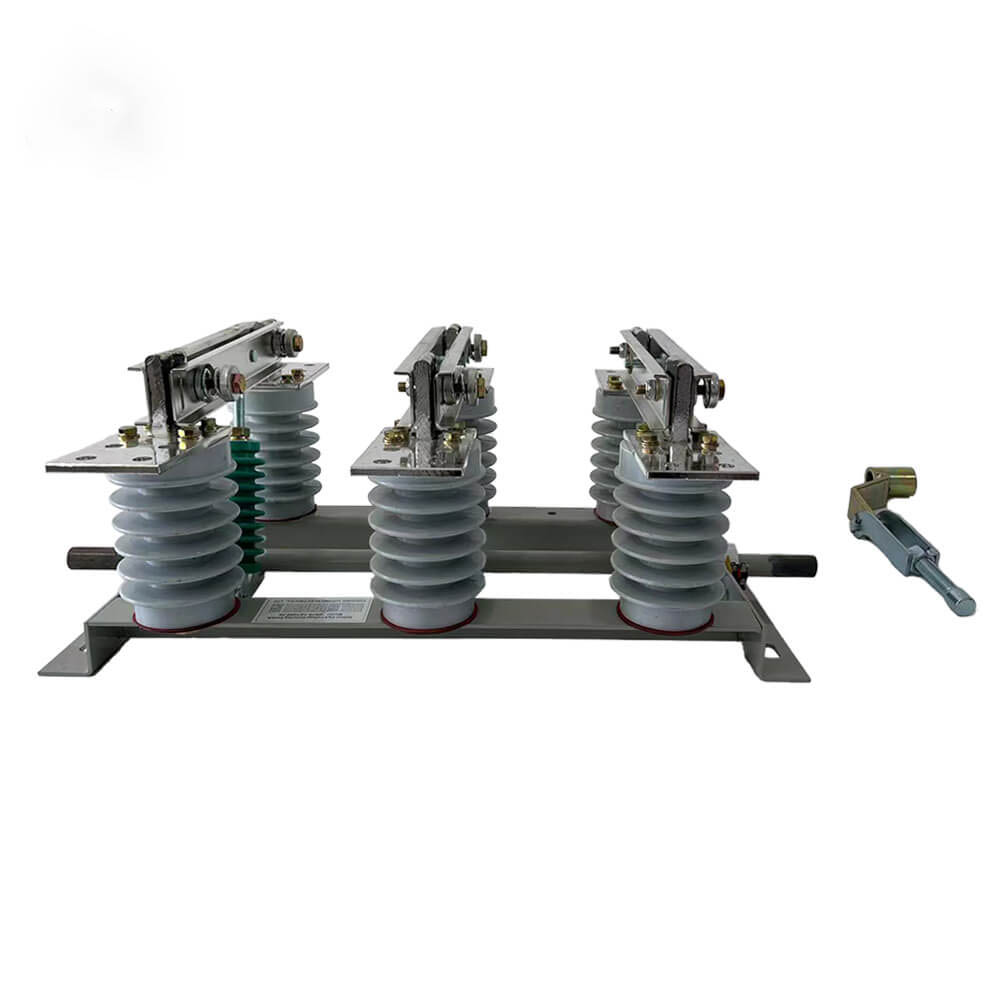

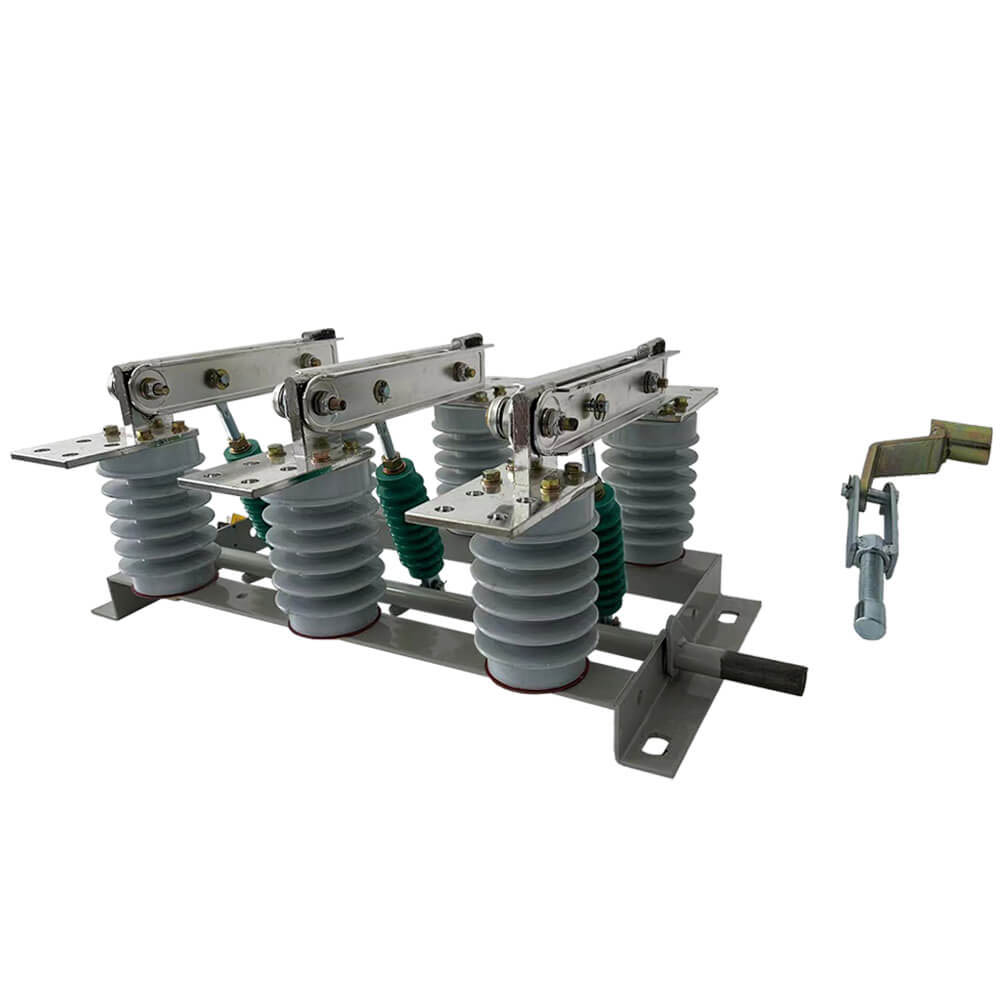

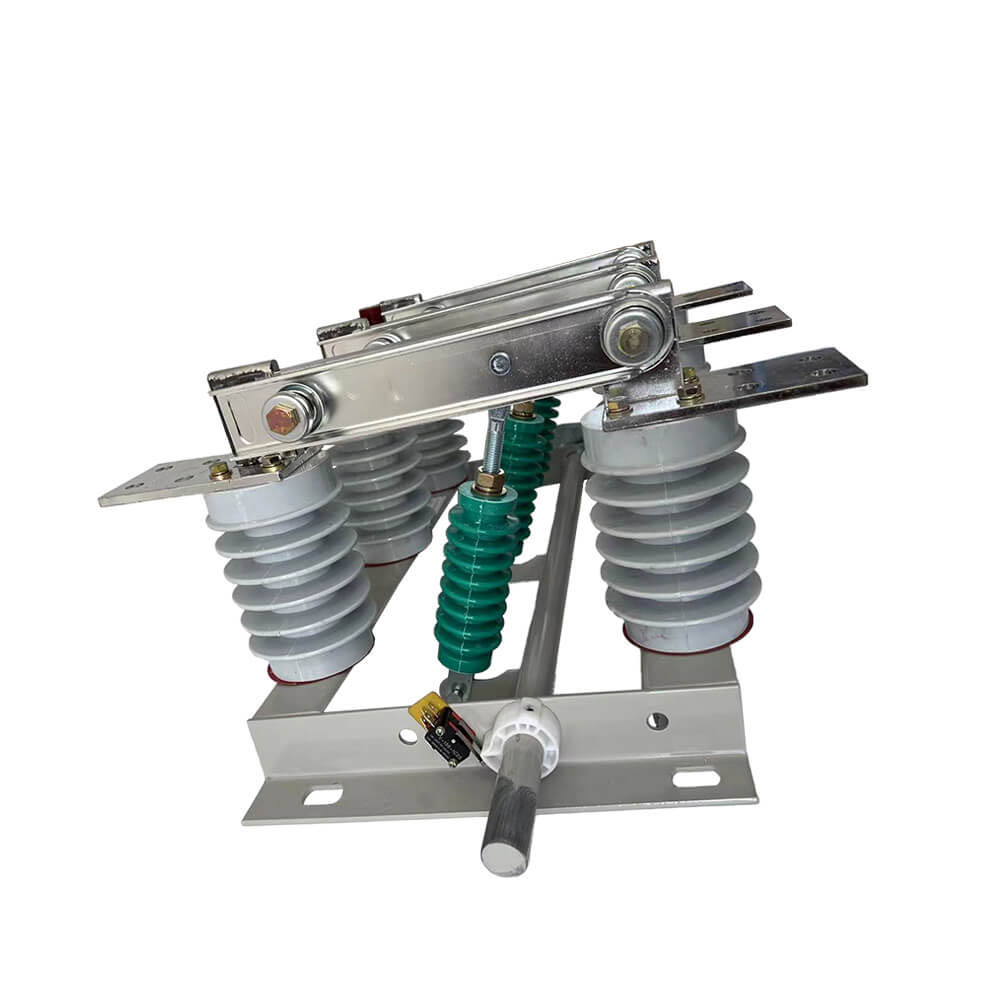

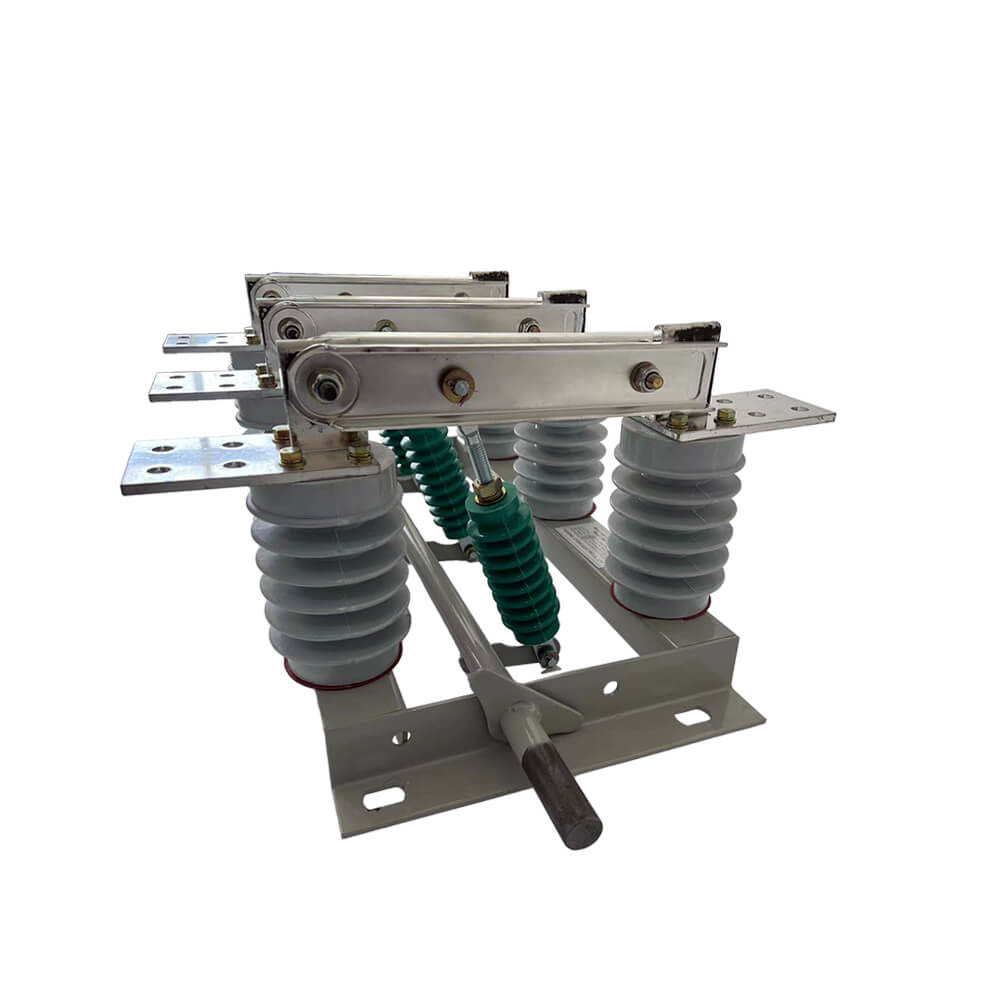

Тази серия от изолационен превключвател е триполюсен тип, състоящ се от основна рамка, въртящ се вал и лост, изолатор на стълбовете на порцелана, нож на вратата и табло за свързване. Въртящият се вал се поставя върху основната рамка, върху която са заварени три двойки лостове, а лостовете се прикриват с ножа на вратата през изолатора на порцелана за издърпване. Валът се простира от долната рамка и всяка част от него може да бъде свързана с работния механизъм.
Проводимата част на GN19-12/400, 630, 1000, 1250 тип изключване е фиксиран върху основата с два стълба изолатори за всяка фаза. (GN19-12C/400, 630, 1000, 1250 тип има един стълб изолатор и един изолатор за корпус на порцела.) Трите фази са инсталирани паралелно, а проводимата част се състои от статични контакти на контактни ножове и държачи за контакт (или проводими пръти). Всяка фаза на контактния нож е свързана в средата на изолатора на вратовръзката, връзката на изолатора и инсталирана в основата на свързаното вретено. Вретеното е свързано към свързващия прът (предоставен от потребителя) и CS6-1 тип движещ се механизъм през дръжката. Свързващият контактен нож е съставен от две наклонени медни плочи, които не само увеличават областта на разсейване на топлината на контактния нож, за да се намали долната температура, но и подобрява механичната якост на контактния нож, така че динамичната стабилност на превключвателя да се подобри. Единият край на контактния нож е монтиран на контактния блок (или на проводимия прът) от болт (кола на Шоу). GN19-12/1000, 1250 в контакт с инсталирането на магнитна заключваща плоча, плюс целта на магнитната заключваща плоча е, че когато голям ток на късо съединение за подобряване на двата контактния нож на канала между | привличане. GN19-12/400, 630 Превключвателите за изключване имат малка граница през ток, така че няма нужда да добавяте магнитна заключваща плоча.
 |
 |
 |

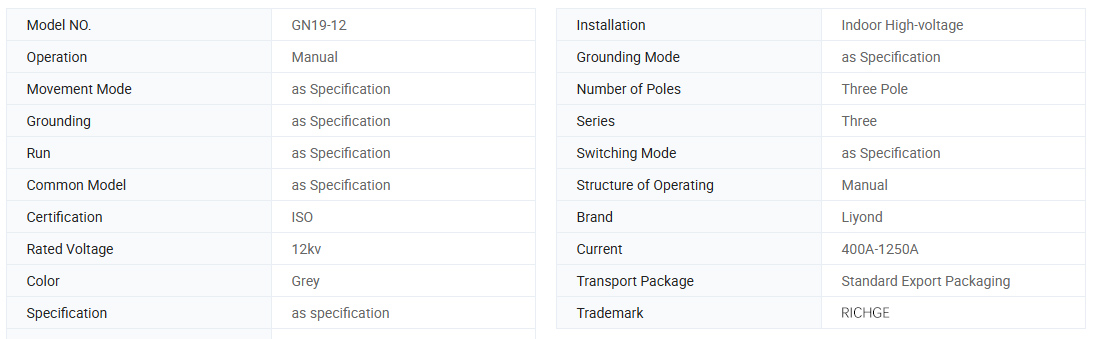

| Модел |
Номинално напрежение (KV） |
Оценен ток (А) |
Оценено кратко време издържа на ток ( / 4s) |
Оценен връх издържа на ток (The) |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Горната граница на температурата на околната среда +40 ℃, долната граница -L0 ℃, Забележка: Оставете съхранение и транспортиране при -25 ℃
2. Надморска височина не повече от 1000м
3. Относителна влажност: Средната дневна е не повече от 95%, средната месечна е не повече от 90%
4. Налягане на водната пара: Средно дневната е не повече от 2,2 × 10-3MPa, средната месечна е не повече от 1,8 × 10-3MPA
5. Околен въздух трябва да бъде без корозивни или горими газове, водна пара и друго очевидно замърсяване.
6. Няма редовни и насилствени вибрации.
Забележка: Моля, консултирайте се с производителя, за да разрешите проблема, ако не е в съответствие с горните условия
Инструкции за поръчка ● Приемете OEM & ODM: Да
● Сертификат: CE, тестови отчети
● Време за производство: 7 ~ 12 работни дни
● Гаранционен период: 12 месеца
● Време за доставка: 15 дни
● Когато поръчвате този превключвател, моля, посочете спецификацията на модела, номинално напрежение, номинален ток и други технически данни.
● Ако има специални изисквания, можете да договорите нашите, за да ги разрешим.
