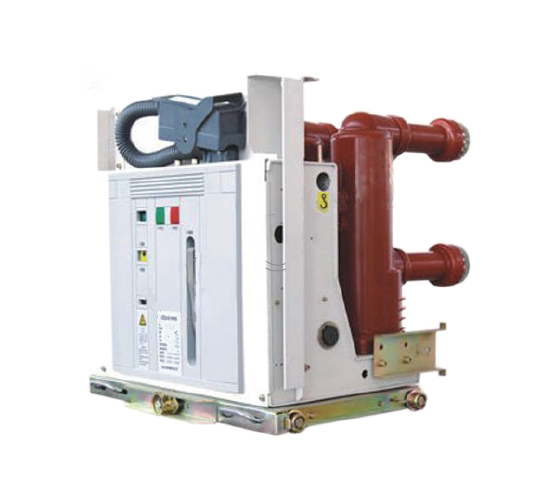

VSG-12 изолационен цилиндър Изтеглящ се прекъсвач на VCB верига

VSG-12 изолационен цилиндър Изтеглящ се прекъсвач на VCB верига

   Ние се наслаждаваме на изключително добър статус сред нашите перспективи за нашите страхотни търговски цени, конкурентна цена и идеалната услуга за метални затворени електрически превключватели, шкаф за разпределение на захранване на LV, затворени метални превключватели с високо напрежение. Изправени пред бъдещето, ние ще продължим да поддържаме основните ценности на целостта, уважението, иновациите, страстта и професионалния екип, винаги се придържаме към ориентирания към клиента подход и ще върнем на глобалните клиенти с висококачествени продукти и услуги. Ние разчитаме на нашите богати човешки ресурси и отлични условия за научни изследвания, за да се адаптираме към цялостното развитие на пазара с иновативен механизъм. Ние преследваме целта на „качеството, репутацията и обслужването първо“ и се придържаме към търговските директори на „равновесие и взаимни ползи“. И сърдечно ще си сътрудничим с приятели на различни кръгове както у дома, така и в чужбина с нов жест.

Вътрешен прекъсвач за вакуумна верига

  VSG-12 вътрешно напрежение вакуумна верига (Abbr.: Прекъсвач на веригата) е трифраза A.C. 50Hz на захранване на разпределението на захранването, оборудвано с номиналното напрежение 12 kV. Този продукт е в съответствие с GB1984-2003 (високо напрежение A.C. прекъсвач), JB3855-1996 (3.6-4.5kv на закрито A. C. A.C. прекъсвач на веригата). Той може да се използва за защита и контролиране на оборудването в мрежата на мрежата и динамичния дизайн на индустриалното и минното предприятие. Той е подходящ за превключване на натоварване и честа работа с различна собственост и с възможност за многократно операции на разрушаване на тока с късо съединение.

Вътрешните прекъсвани вакуумни прекъсвачи са подходящи за трифазни променливи системи с номинални напрежения до 12 ~ 24kV и честота 50/60Hz. Те се използват широко в електроцентрали, подстанции, нефтохимикали, металургия, производство и други индустрии, летища, жилищни райони и др. Контролират и защитават електрическото оборудване, особено за случаи, които трябва да се експлоатират рядко при номинален ток или мултицир с късо съединение. Той може да бъде инсталиран в закрит въздух-изолиран превключвател, като KYN28 или AMS тип.

  Прекъсвачът на веригата е направен от зряла APG технология. Прилагането на терминалния буфер VD4 гарантира, че закритият терминал е по -надежден във всяка операционна среда. VD4 може напълно да отговори на изискванията на GB, DL, IEC, DIN, VDE и стандартите на други напреднали индустриални страни.

Вакуумният прекъсвач се състои главно от три части: Вакуумна дъга погасителна камера, работен механизъм, скоба и други компоненти.

1. Вакуумна дъга погасителна камера

Според различните видове превключватели, има керамични вакуумни дъгови камери с външни екрани, малки вакуумни дъгови камери с междинни запечатани чаши с надлъжни магнитни полета и вътрешно запечатани стъклени балонни дъгови камери. Основната структура е следната:

•  Херметична изолационна обвивка: Системата за херметична изолация, съставена от керамичен, стъклен или микрокристален стъклен херметичен цилиндър, подвижен краен капак, фиксиран краен капак и гофрирана тръба от неръждаема стомана е контейнер с вакуум. За да се осигури херметичност, в допълнение към строгите оперативни процедури в типа запечатване, самият материал също е необходим, за да има малка дишане и вътрешно освобождаване на газ.

• Проводима система: Съставена е от фиксиран проводим прът, фиксирана повърхност на дъга, фиксиран контакт, движещ се контакт, движеща се повърхност на дъгата и движещ се проводим прът. Контактната структура може да бъде приблизително разделена на три вида: цилиндричен контакт, контактно канализиране на напречно магнитно поле, извита повърхност със спирална форма и надлъжен контакт с магнитно поле. Понастоящем този тип гасене на дъга приема надлъжна технология на магнитно поле, която има силна и стабилна способност за гасене на дъга.

• Защитна система: Защитният капак е незаменим компонент във вакуумната камера за погасяване на дъгата и има различни видове покритие на екраниране, като основния защитен капак, заобикалящ контактната точка, гофрирания капак за екраниране на тръбата и капака за равен на напрежението. Функцията на основния защитен капак е следната: ① За да се предотврати пръскане на продуктите върху вътрешната стена на изолационната обвивка по време на процеса на дъгата, като по този начин намалява силата на изолацията на обвивката. ② Подобряването на равномерността на разпределението на електрическото поле в камерата за погасяване на дъгата е полезно за намаляване на силата на местното поле и насърчаване на миниатюризацията на вакуумната дъгова гасене на камерата, кондензираща ARC продукти и абсорбирането на известна енергия на ARC е полезно за възстановяването на диелектричната сила на пропастта на ARC.

2. Оперативен механизъм

Според различните видове прекъсвачи, се използват различни работни механизми. Общите механизми за експлоатация включват пружинен работен механизъм (VS1), постоянен оперативен механизъм за магнит и комбиниран оперативен механизъм (VBD).

Други части: превозни средства на шасито, изолационни скоби, изолатори и др.

Какви са характеристиките на прекъсвачите на вакуумните вериги

• Силен капацитет на счупване, до 50ka; След счупване, средата между пукнатините се възстановява бързо и няма нужда да се заменя средата.
• Разстоянието за откриване на контакт е малко. Разстоянието за прекъсване на контакта на прекъсвача от 10KV вакуумна верига е само около 10 мм. Необходимата оперативна мощност е малка, действието е бързо, оперативният механизъм може да бъде опростен и животът на обслужването може да бъде удължен. Като цяло поддръжката не се изисква от около 20 години.
• Кратко време за гасене на дъга, ниско напрежение на дъгата, енергия с ниска дъга, ниска загуба на контакт и множество прекъсвания.
• Мобилният водач има малка инерция и е подходящ за честа работа.
•  Когато работите с превключвателя, шумът от действие е нисък, което го прави подходящ за градска употреба.
• Погасяване на дъгата или изолация не използват масло и няма опасност от пожар или експлозия.
• Контактната глава е напълно запечатана структура, която няма да намали работата му поради влиянието на влагата, праха и вредните газове. Надеждна работа и стабилна изпълнение на изключване. Като независим компонент, камерата за гасене на дъгата е лесна за инсталиране и отстраняване на грешки.
• По време на експлоатационния живот на прекъсвача на вакуумната верига, контактната част не изисква поддръжка и проверка. Дори ако се извършват поддръжка и проверка, необходимото време е много кратко.
• Дъгата се гаси в затворен контейнер, а дъгата и горещият газ не са изложени.
• Оборудвани с множество функции за повторно прибиране, подходящи за нуждите на приложението на разпределителните мрежи

Предимство:

• Проста структура
• Адаптирайте се към вакуумно прекъсване на ултра ниска резистентност
• Оптимизация на адаптацията и модулен механизъм за работа на пролетта
• Подходящ за чести операции
• Безплатна поддръжка, дълъг експлоатационен живот
• Високо надеждно изпълнение

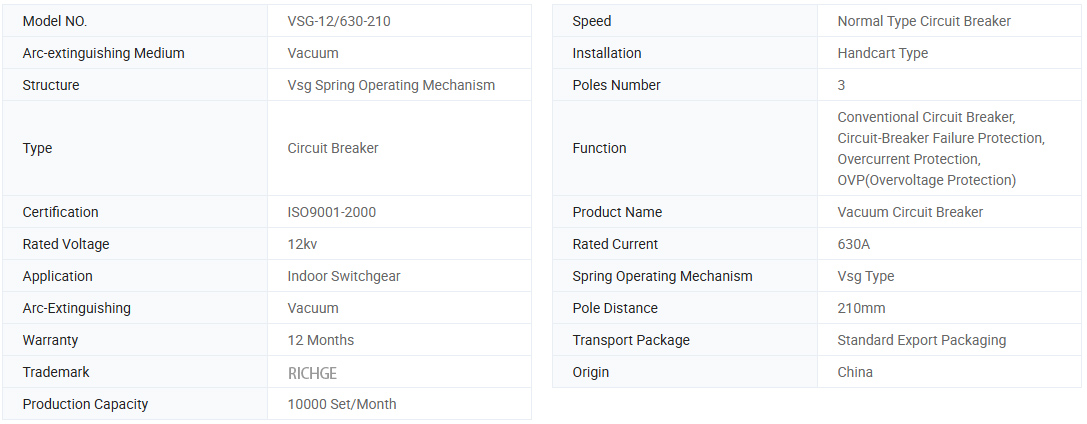

Основна информация.

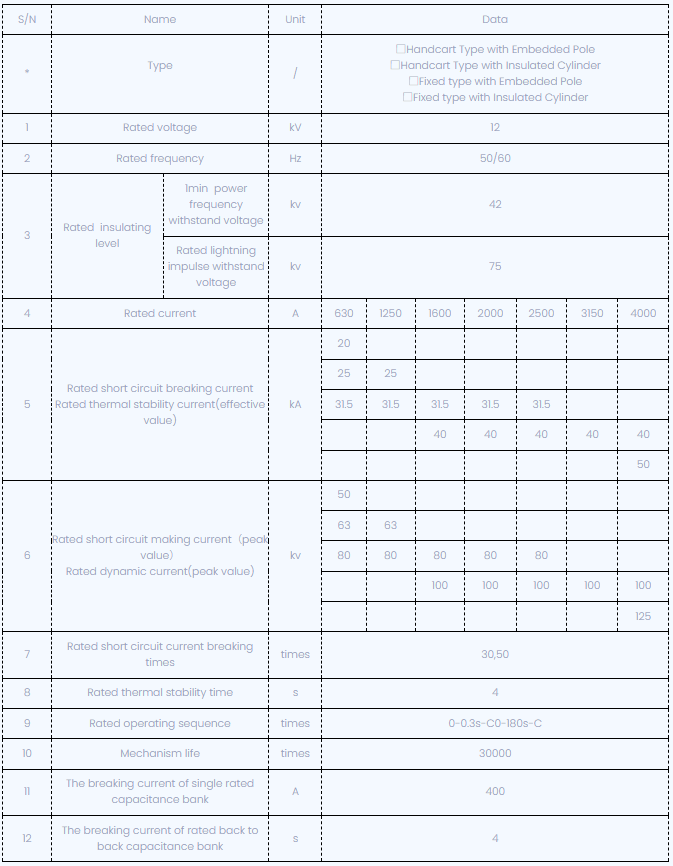

Технически параметри

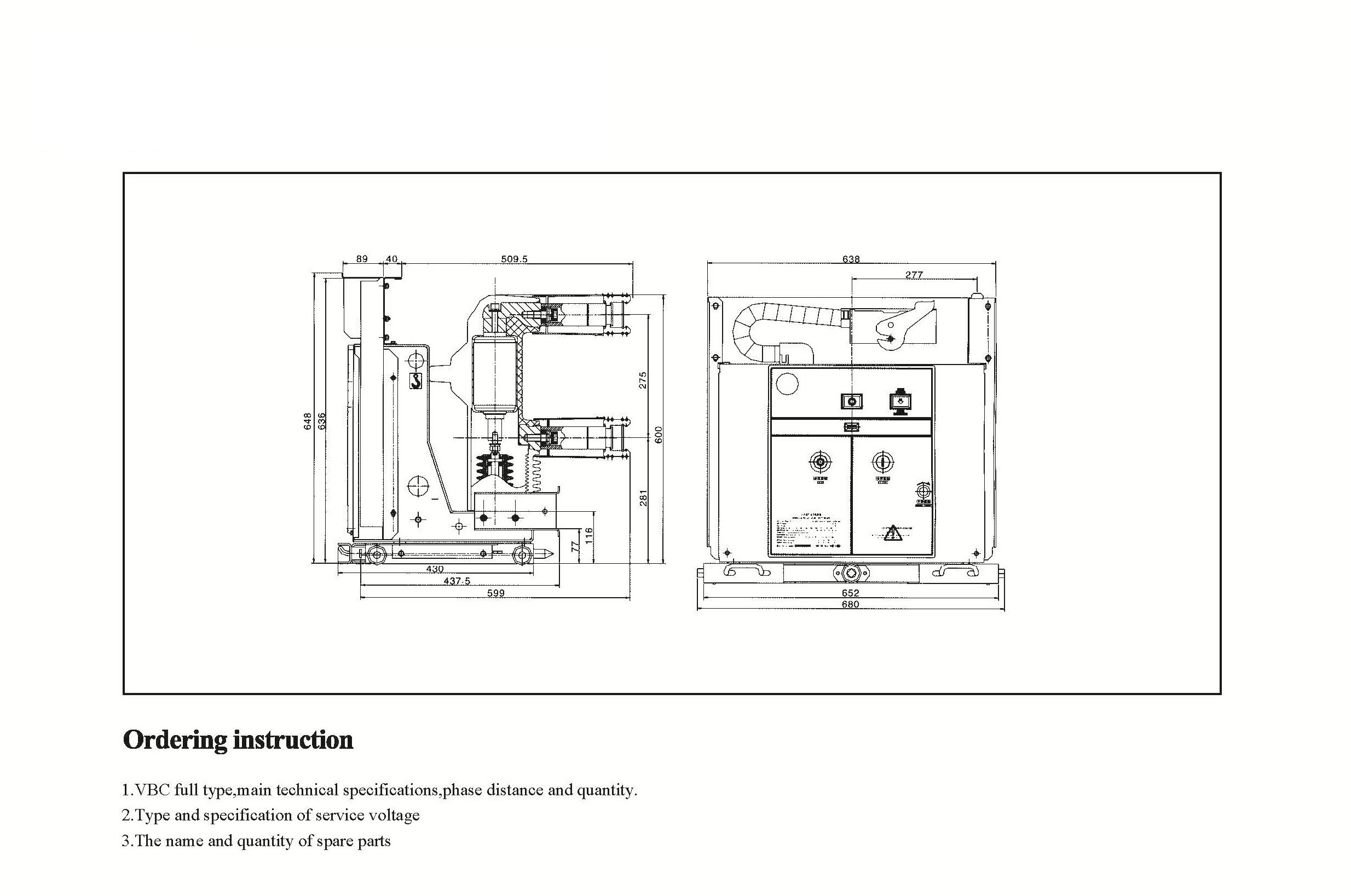

Технически чертежи

Сервизна среда за вакуумния прекъсвач на високо напрежение (VCB)

а) температура на въздуха: най -висока температура: +40ºC; Най -ниска температура: -25ºC

б) влажност: Средната месечна влажност е 95%; Дневната средна влажност е 90%.

в) Надморска височина: Максимална височина на инсталиране: 2500м

г) Очевидно няма атмосферен въздух, замърсен от корозивни и горими газове, пара и т.н.
