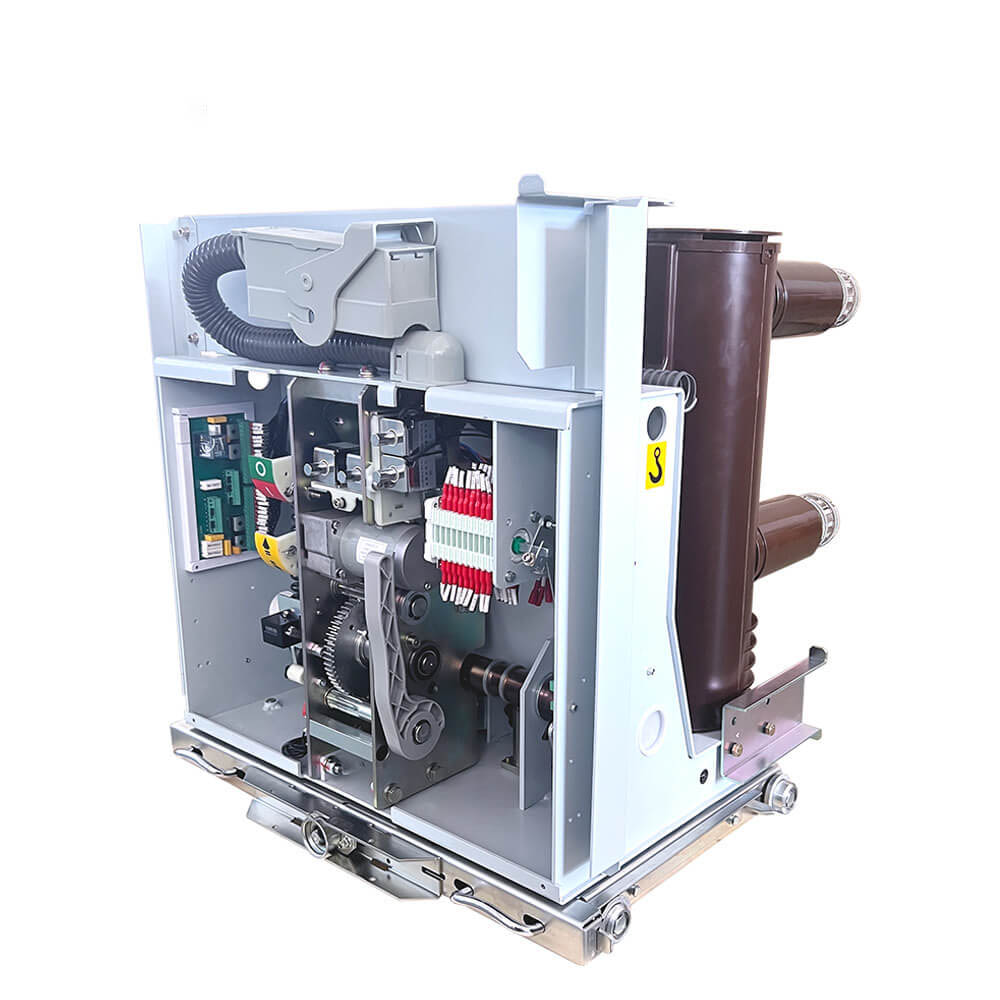

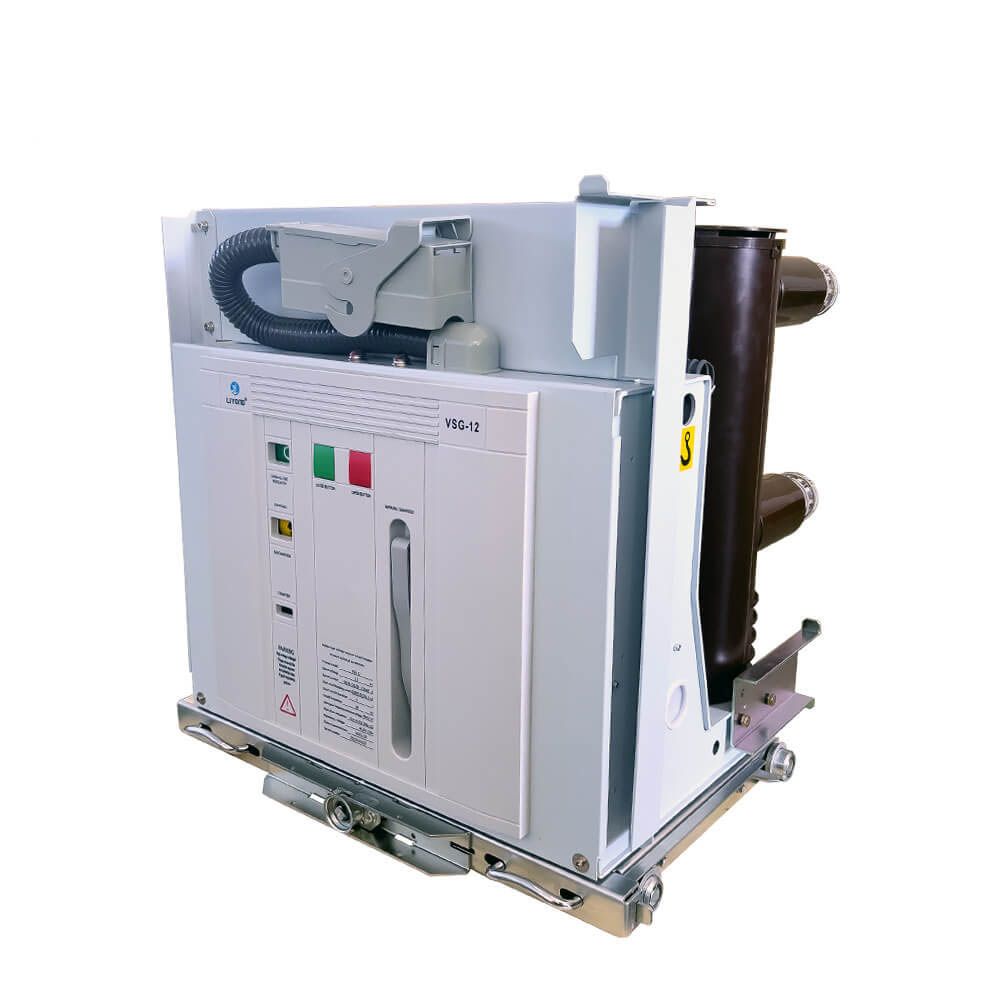

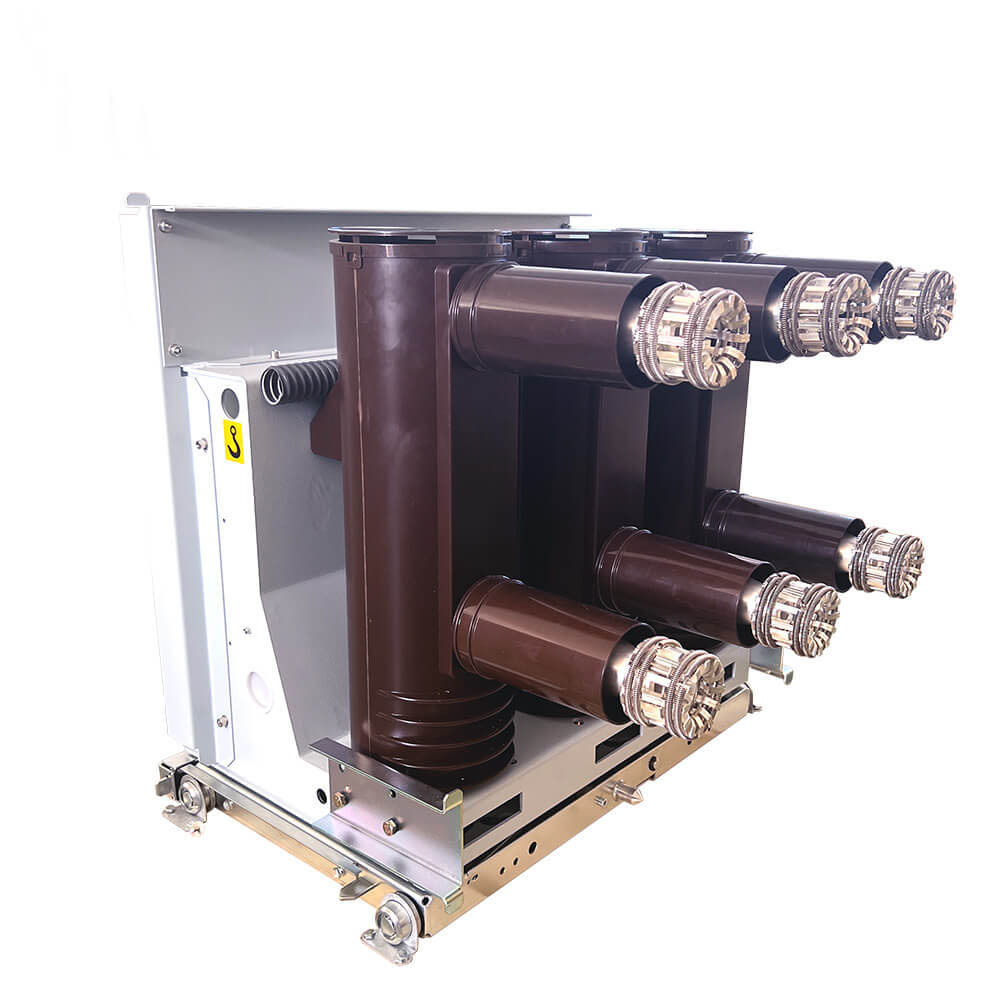

10kV 12kV средно напрежение на ръчната количка VCB с изолационна тръба с проводими части

10kV 12kV средно напрежение на ръчната количка VCB с изолационна тръба с проводими части

     VSG тип вътрешно напрежение вакуумна верига е подходящ за превключване на различни натоварвания от различни натури и чести операции в електроенергийните системи с трифазен AC 50Hz и номинално напрежение от 7.2kV-40.5kV. И защитата и контрола на електрическото оборудване в подстанции. Той може да бъде оборудван с KYN28A и други средни монтирани ръчни колички, а също така може да бъде оборудвано с XGN фиксирано разпределително устройство.

     VSG тип вътрешно напрежение вакуумна верига прекъсвач в съответствие с националния стандарт GB1984 „AC с високо напрежение на веригата“, JB/T3855 „3.6 ~ 40.5kV вътрешен променлив променлив разрушител за променлив разрушител“ и IEC60056 „прекъсвач на променлив ток“. Получете „10-35kV закрито високо напрежение вакуумна верига, подреждащ технически условия“. Той има предимствата на малкия размер, лекото тегло, подходящи за честа работа и прекъсване без поддръжка и се използва по-популярно в 3KV-40,5KV дистрибуторската мрежа.

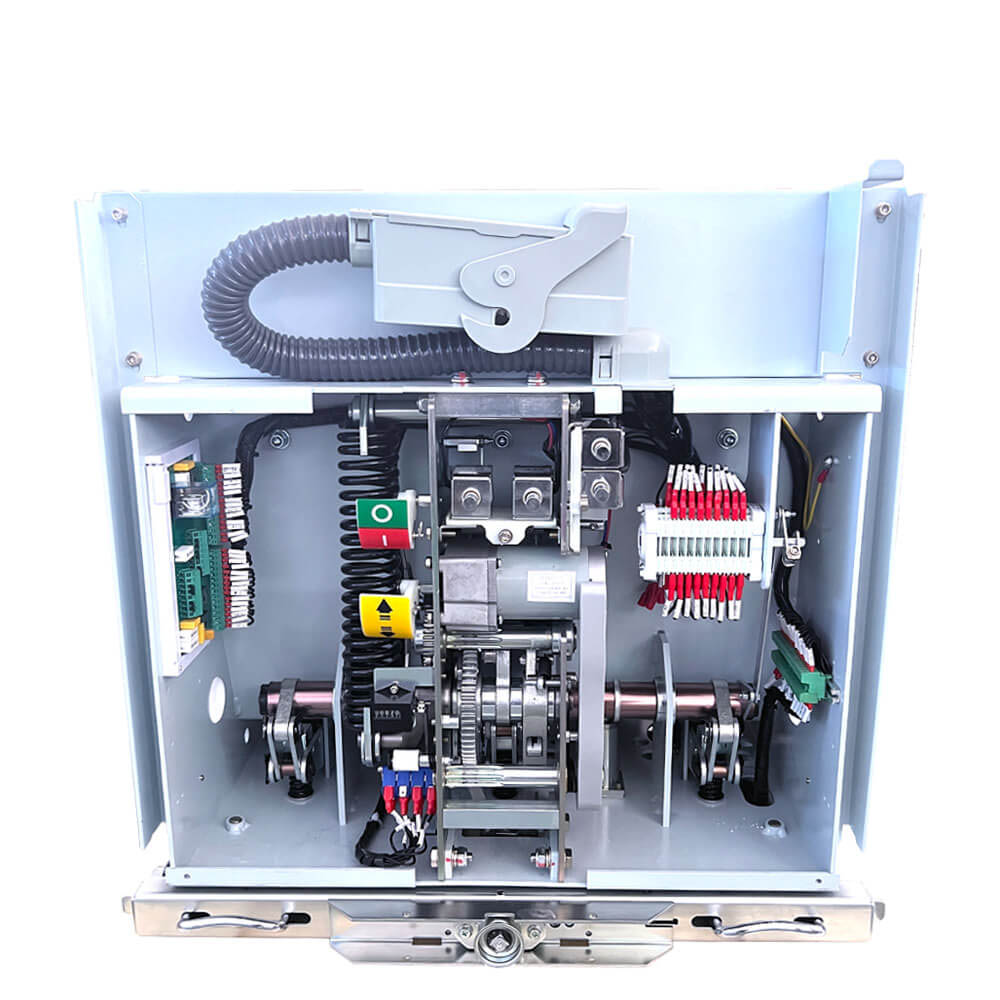

    Механизмът VSG използва CAM (в основния модул на механизма), за да задвижва директно шпиндела (в модула на шпиндела на рамката), за да намали връзката на предаването и да подобри ефективността на предаването (без връзка с шарнира). Намалете енергийния принос на продукта и увеличете експлоатационния живот на продукта. Инсталирайте основния модул на веригата, тоест завършете основната конфигурация на прекъсвача на вакуумната верига. След това инсталирайте модула на шасито, контактната рама, контакта и изолационния втулка, за да завършите конфигурацията на ръчно складвания прекъсвач.

Технически характеристики

1. Първото поколение на количката за вграден тип в Китай с независими интелектуални права. Той разполага с узряла технология и високо съотношение цена/производителност.

2. Ключовите части приемат никело-фосфорна сплав с перфектна устойчивост на износване и устойчивост на корозия.

3. Ключовите части са направени от нас самите, за да гарантираме продуктите да отговарят на изискването за проектиране на дизайна

4. Главната верига на цилиндричната композитна изолация разполага с малък обем, без поддръжка и малко обслужване.

Основни технически параметри:

· Ниво на изолация с номинала: 75kV

· Импулс с рейтинг мълния издържа на напрежение: 42kV

· Оценен ток: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Номинална тока с късо съединение: 25KA, 31.5KA, 40ka

· Номинална тока с късо съединение (пик): 63KA, 80KA, 100KA

· Продължителност на номиналната оценка: 4 секунди

· Номинална операционна последователност: O-0.3S-CO-180S-CO или O-180S-CO-180S-CO (40KA)

· РЕШЕНИЕ ЕДИНГ/РАЗПРЕДЕЛЕНИЕ КАПАНТЕР БАНК БАНК ТЕКУСТ: 630A/400A

· Брой операции при номинална счупване на късо съединение: 30 пъти

· Време за затваряне: 30-70ms

· Време за отваряне: 20-50ms

· Механичен живот: 30 000 операции

· Съхранение на енергия и работно напрежение: AC220/110V, DC220/100V

· Контактна празнина: 11 ± 1 мм

· Overtravel на контакт: 3,5 ± 0,5 мм

· Средна скорост на затваряне: 0,5-0,8m/s

· Средна скорост на отваряне: 0,9-1,2m/s

· Свържете се с времето за отскачане при затваряне: ≤2ms

· Време за синхронизация за трифазно отваряне и затваряне: ≤2ms

· Основно съпротивление на веригата: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000a), ≤25 μΩ (2500a и по-горе)

Характеристики на продукта:

· Широка приложимост: Модулните работни механизми VCB VSG-12 вътрешно напрежение вакуумна верига е подходящ за различни среди и е особено подходящ за приложения, изискващи чести операции и висока надеждност в захранващите системи.

· Модулен дизайн: Оперативният механизъм използва модулен дизайн, осигурявайки удобството на бързите замествания и сглобяването.

· Безопасност и надеждност: Тя може да се похвали с изключителни електрически характеристики, надеждно защитно и контролиращо захранващо оборудване.

· Дълъг механичен живот: С висок механичен живот той може да издържи на продължителни периоди на използване.

Разширен дизайн: Функции като контактна празнина и Overtravel Contact гарантират висока производителност и надеждност.

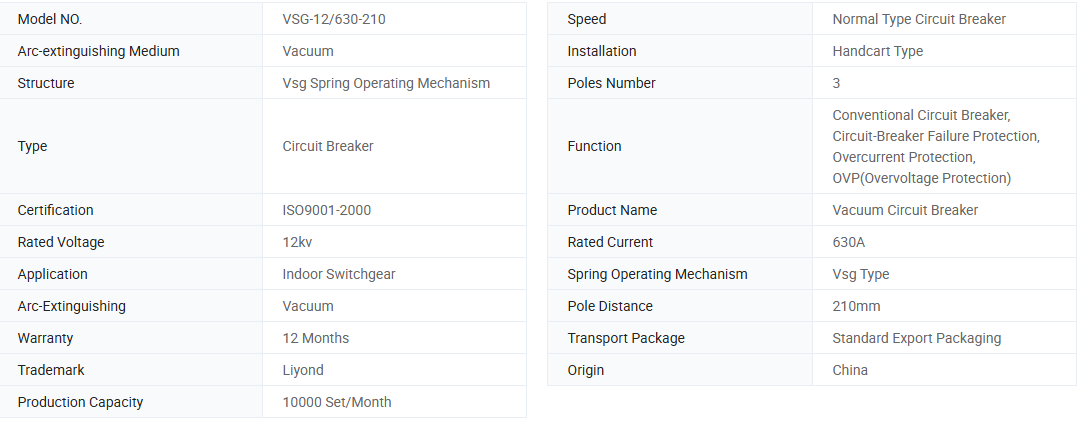

Основна информация.

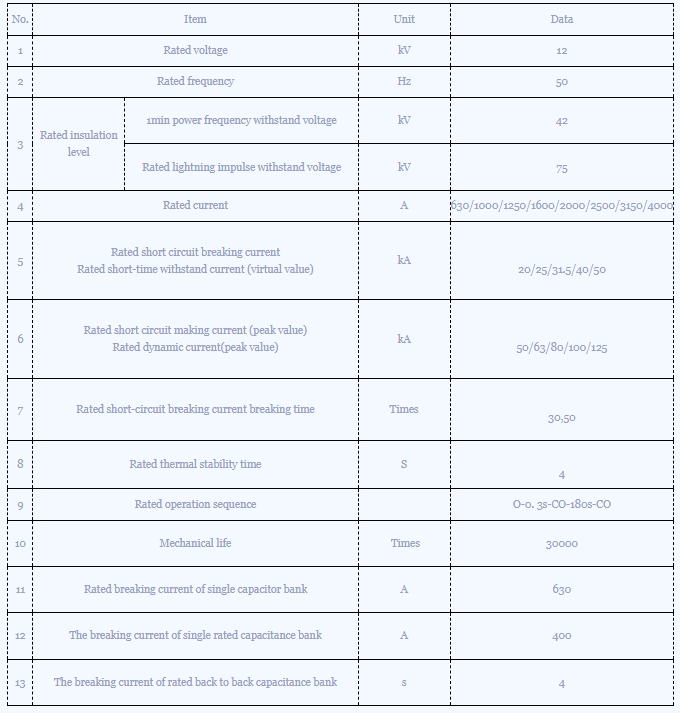

Технически параметър

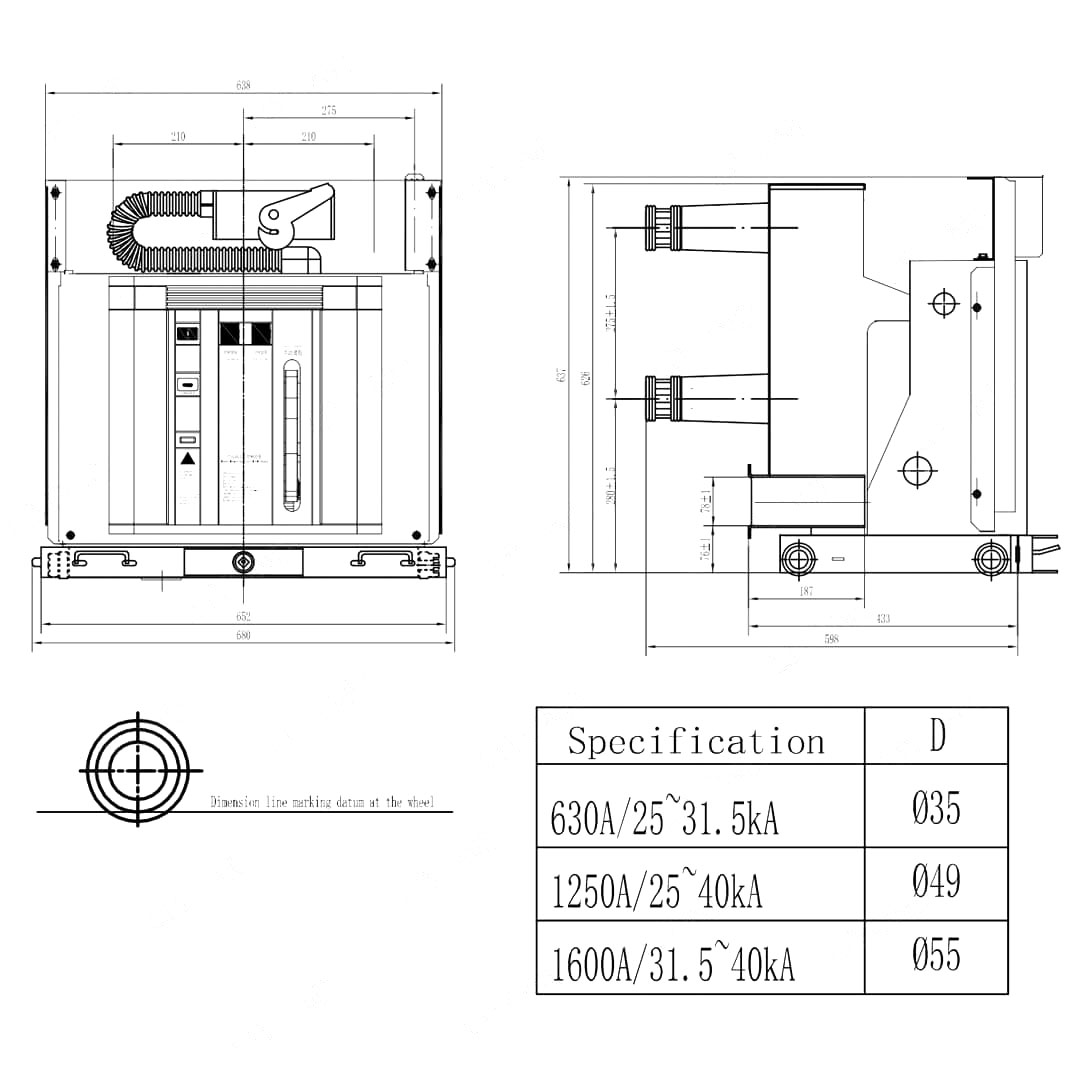

Размерен чертеж:

Работна среда:

· Температура на околната среда: Не надвишава +40 ° C, не по -малка от -15 ° C (съхранението при -30 ° C не е разрешено).

· Надморска височина: Не надвишава 1000M.

· Относителна влажност: Средно дневната стойност не надвишава 95%, средномесечната средна стойност, която не надвишава 90%. Дневно средно налягане на парата на насищане, което не надвишава 22 × 10-3MPa, средномесечната средна стойност не надвишава 18 × 10-3MPa.

· Сеизмична интензивност: Не надвишава ниво 8.

· Сайтове за приложения: Подходящи за използване на места без пожар, експлозии, тежко замърсяване, химическа корозия и силна вибрация.

Инструкция за поръчка

1. VCB пълен тип, основни технически спецификации, фазово разстояние и количество

2. Въпрос и спецификация на напрежението на услугата

3. Името и количеството резервни части

Често задавани въпроси

Q1: Производител ли сте или търговец?

A1: Ние сме водещ професионален производител.

Q2: Колко дълъг е вашият цикъл на доставка?

A2: Зависи от изискванията и количеството на вашия продукт. Като цяло са необходими 5 до 10 работни дни за доставка

Q3: Каква е вашата услуга след продажбата?

A3: Можем да отговорим на въпросите на потребителите да решават проблемите им 24 часа на ден и незабавно да предоставяме цялостна техническа поддръжка за всички наши продукти.

Q4: Как решавате проблеми с качеството?

A4: Моля, предоставете подробни снимки на проблемите с качеството. Нашите отдели за технически и качествени проверки ще ги анализират. Ще дадем задоволително решение в рамките на 2 дни.

Q5: Приемате ли персонализирани услуги?

A5: Ние предоставяме OEM/ODM услуги и можем да отпечатаме вашето лого на продуктите. Нашият професионален екип за технически и оферти може да осигури задоволителни проекти според вашите чертежи и параметри.
