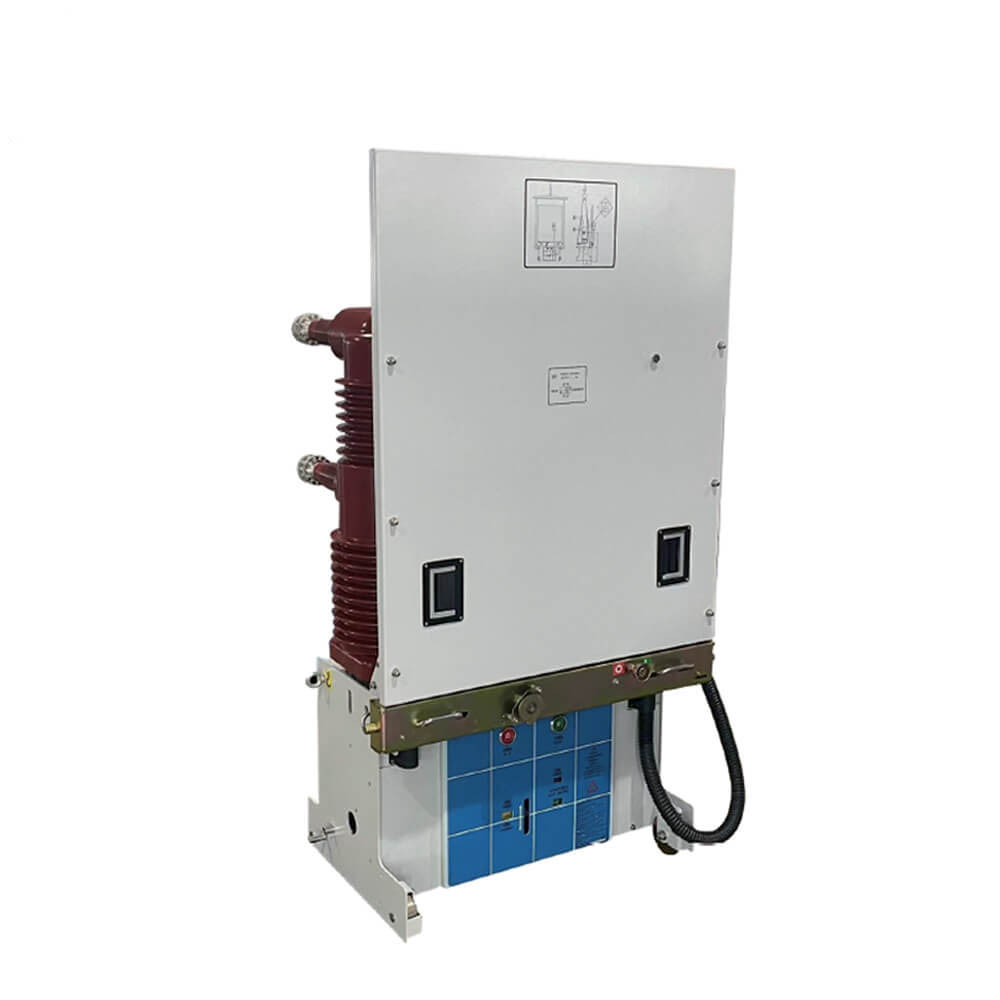

35kV монтиран на вакуумния прекъсвач на вакуум с механизъм, управляван от VBI, с VBI

35kV монтиран на вакуумния прекъсвач на вакуум с механизъм, управляван от VBI, с VBI

     VSG-40.5 серия вакуумна верига е нов тип трифазен 50Hz според уникалната концепция за дизайн и в комбинация с търсенето и развитието на пазара, номиналното напрежение на закрито превключване 40,5kV, то може да бъде осигурено на промишлените и миньорските предприятия, електроцентралата и подстанцията като контрол и защита на електрическото оборудване и е подходяща за честа работа.

VBI вътрешно напрежение вакуумна верига е прекъсвач на вътрешно устройство с трифазен AC 50Hz и номинално напрежение от 40,5kV. Може да се използва за контрол и защита на електрическото оборудване в индустриални и минни предприятия, електроцентрали и подстанции, особено за места с чести операции. Формата за инсталиране на прекъсвача в шкафа за превключване може да бъде или фиксиран тип, или изтеглящ се тип, инсталиран на количка.vbi вътрешен вакуум-прекъсвач с високо напрежение, има надеждна работа и е лесен за инсталиране. Това е най-добрият избор за контрол и защита на системите за предаване и разпределение с високо напрежение.

 Преглед на продукта

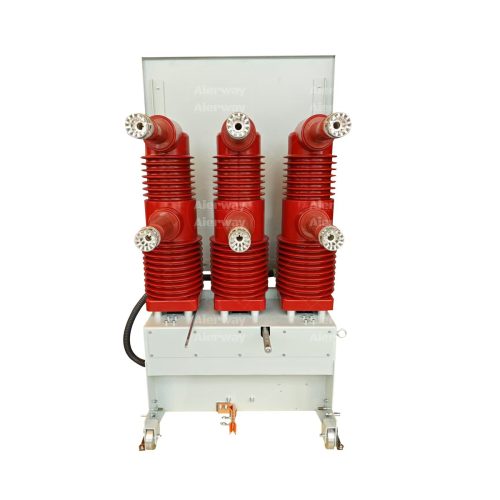

    VBI-40.5 монтиран вакуумният прекъсвач на веригата е високоефективно устройство за превключване със средно напрежение, предназначено за надеждна защита и контрол на електрическите системи, оценени на 40,5kV. Използвайки усъвършенствана технология за прекъсване на вакуум, тя осигурява ефективно гасене на дъга, минимална поддръжка и дълъг експлоатационен живот. Идеален за мрежи за разпределение на електроенергия, индустриални централи и подстанции, този прекъсвач съчетава стабилна конструкция с удобна за потребителя работа.

Основни характеристики

Оценка на напрежението:40,5kV (издържа на 95kV Lightning Impulse).

Текуща оценка:До 2500A непрекъснато, 31.5kA с късо съединение.

Вакуум прекъсвач:Херметично запечатан, без поддръжка и екологично чист (без SF₆ газ).

Механизъм:Пружинен или задвижван с мотор 储能 Механизъм за бързо затваряне/отваряне (<50ms).

Безопасност:Интегриран дизайн против приплъзване, механични/електрически блокировки и заземяващи превключватели.

Спазване на стандартите:Отговаря на IEC 62271, GB/T 1984 и ANSI C37.04.

Инструкции за инсталиране

3.1 Проверки за предварително инсталиране

Проверете непокътната опаковка и няма физически щети.

Потвърдете номиналните параметри съвпадение на системните изисквания.

Осигурете ниво на бетон без вибрации.

3.2 Стъпки за монтаж

Закрепете прекъсвача на пода с помощта на котвени болтове (препоръчително M16).

Свържете първичните шини с настройки на въртящия момент на спецификации на производителя (например 50 nm).

Проводници вторични контролни кабели към терминали (обозначени „Отворена/затворена намотка“, „Спомагателни контакти“).

Заземете на заземяване на шасито на прекъсвача сигурно (съпротивление на земята ≤4Ω)

Ръководство за работа

4.1 Ръчна работа

Затваряне: Завъртете ръчната дръжка по посока на часовниковата стрелка, докато „щракване“ потвърди годежа.

Откриване: Натиснете червения бутон „Trip“ или издърпайте механичния лост за пътуване.

4.2 Електрическа работа

Нанесете 220VDC/110VAC към затварящата намотка (моментен импулс) за дистанционно управление.

Използвайте локалния/отдалечен превключвател за селектор за режим.

4.3 Показатели и аларми

Зелен светодиод: прекъсвач затворен.

Червен светодиод: Breaker Open/Traped.

Контакти за аларма: Задействане на загуба на налягане на SF₆ (ако е оборудван) или пружина

Поддръжка и отстраняване на проблеми

5.1 Рутинни проверки

Проверете контактите на всеки 5000 операции (чрез Viewport).

Смажете движещи се части годишно с високотемпературна мазнина.

Тестова изолация съпротивление (> 1000MΩ @5kV).

5.2 Общи проблеми

Неспазване: Проверете контролната мощност, пружинния заряд или условията на блокиране.

Прекомерно отопление: Затегнете връзките; Измерете съпротивлението на контакта (<50μΩ).

Предупреждения за безопасност

Декорирайте прекъсвача преди обслужването.

Само обучен персонал трябва да извършва поддръжка.

Никога не работете с видими щети или ненормални шумове.

Околна среда и изхвърляне

Изхвърлете вакуумните прекъсвачи като електронни отпадъци (неопасни).

Рециклиране на метали и пластмаси на местни разпоредби.

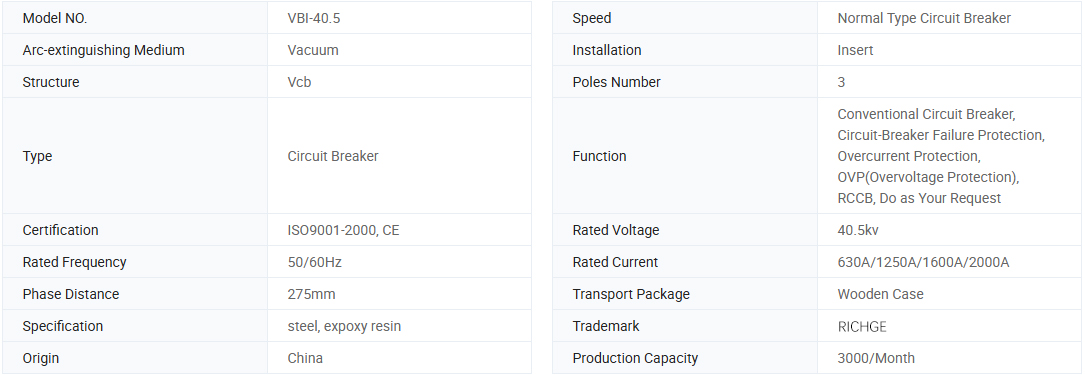

Основна информация.

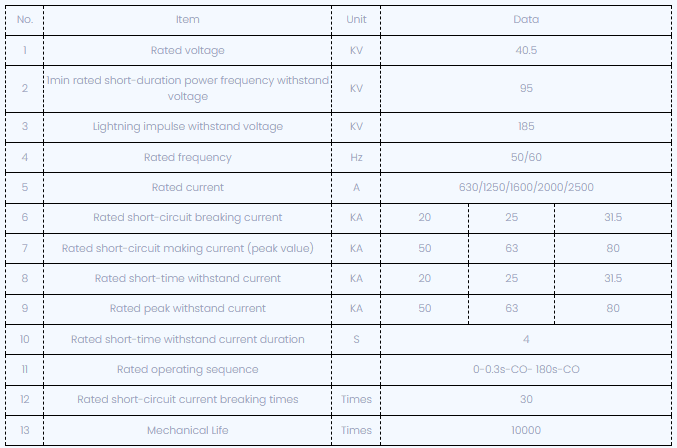

Технически параметри

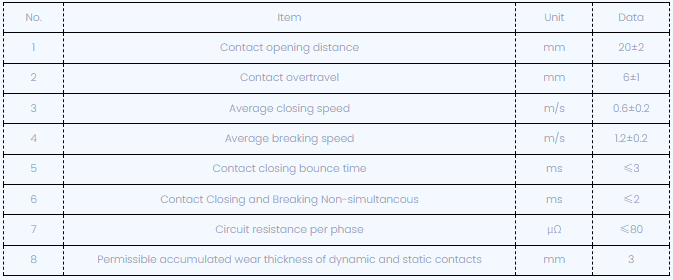

След регулиране на прекъсвача, механичните характерни параметри са показани по -долу:

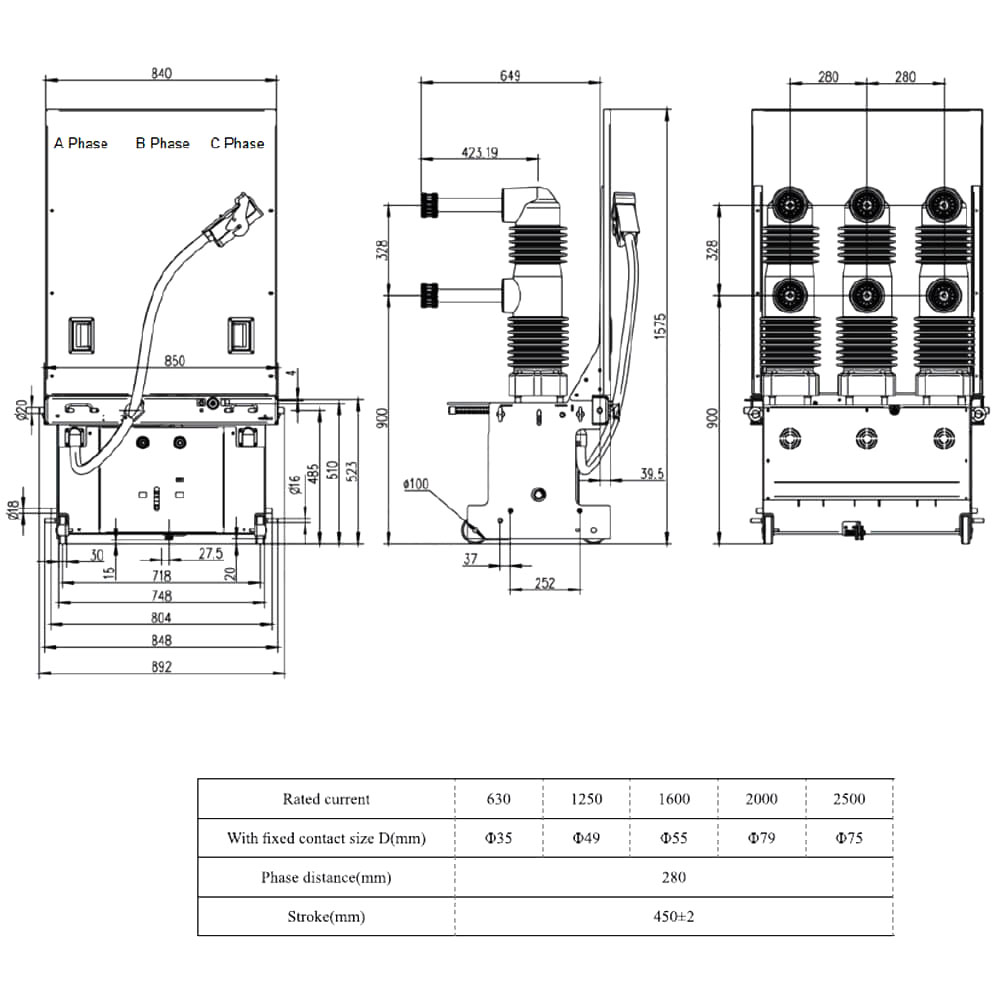

Технически чертежи

Прилагане на атмосферни условия

1. Температура на околната среда: -10c ~ +40c (позволява съхранение и транспортиране на -30 градуса по Целзий);

2. Околна влажност: Средната влажност на деня трябва да бъде не повече от 95%. Средната влажност на месец трябва да бъде не повече от 90%;

3. Налягане на наситено налягане: Средното налягане на ден трябва да бъде не повече от 2,2kPa; Средният натиск на месец не трябва да е повече

от 1,8kpa;

4. Надморска височина: ≤1500m;

5. Интензивност на земетресението: ≤8 градуса;

6. Тя трябва да бъде инсталирана на мястото без огън, експлозия, сериозна мръсотия и химическа ерозия и насилствена вибрация.
